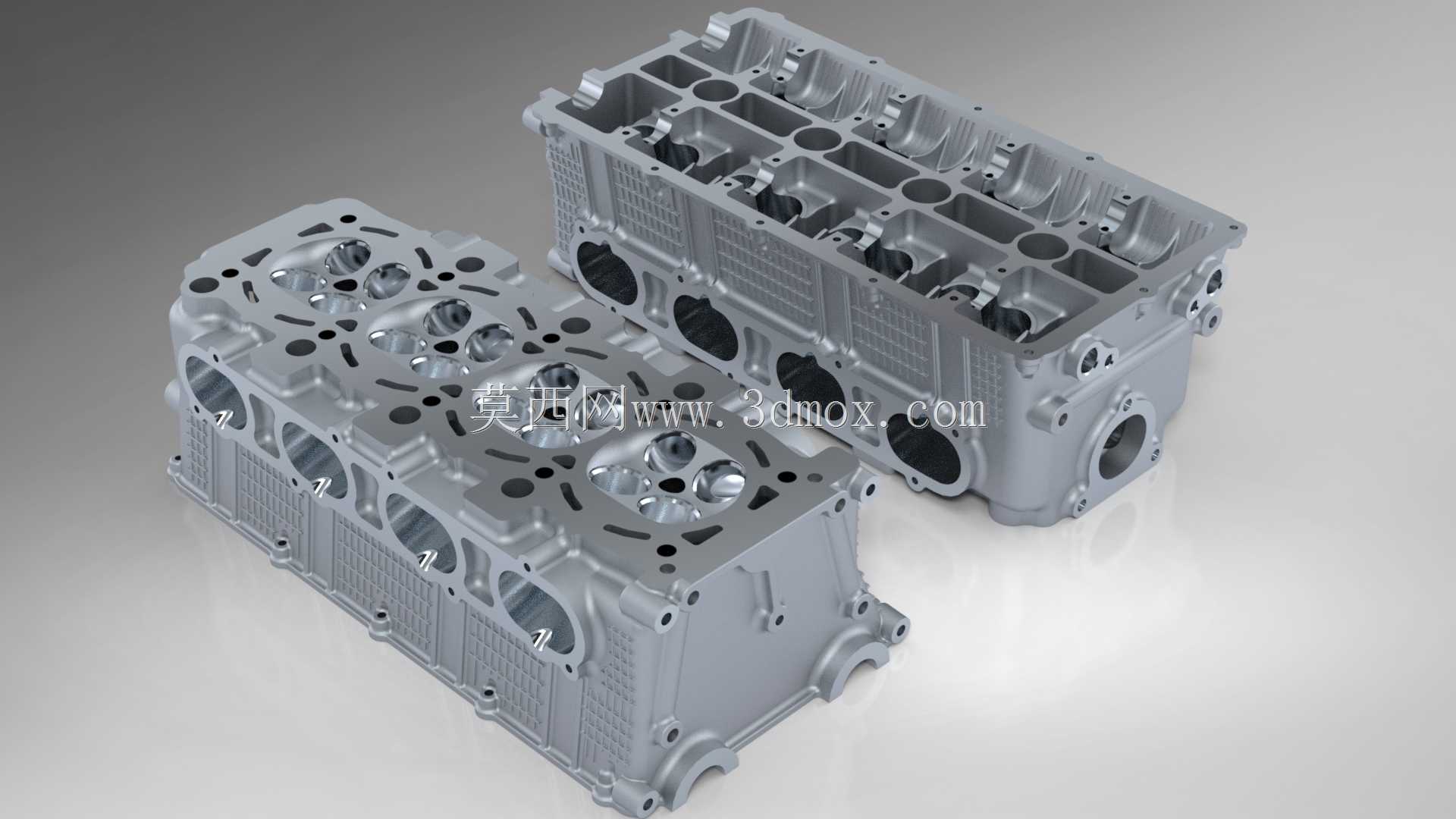

十六气门四缸内燃机气缸盖结构设计

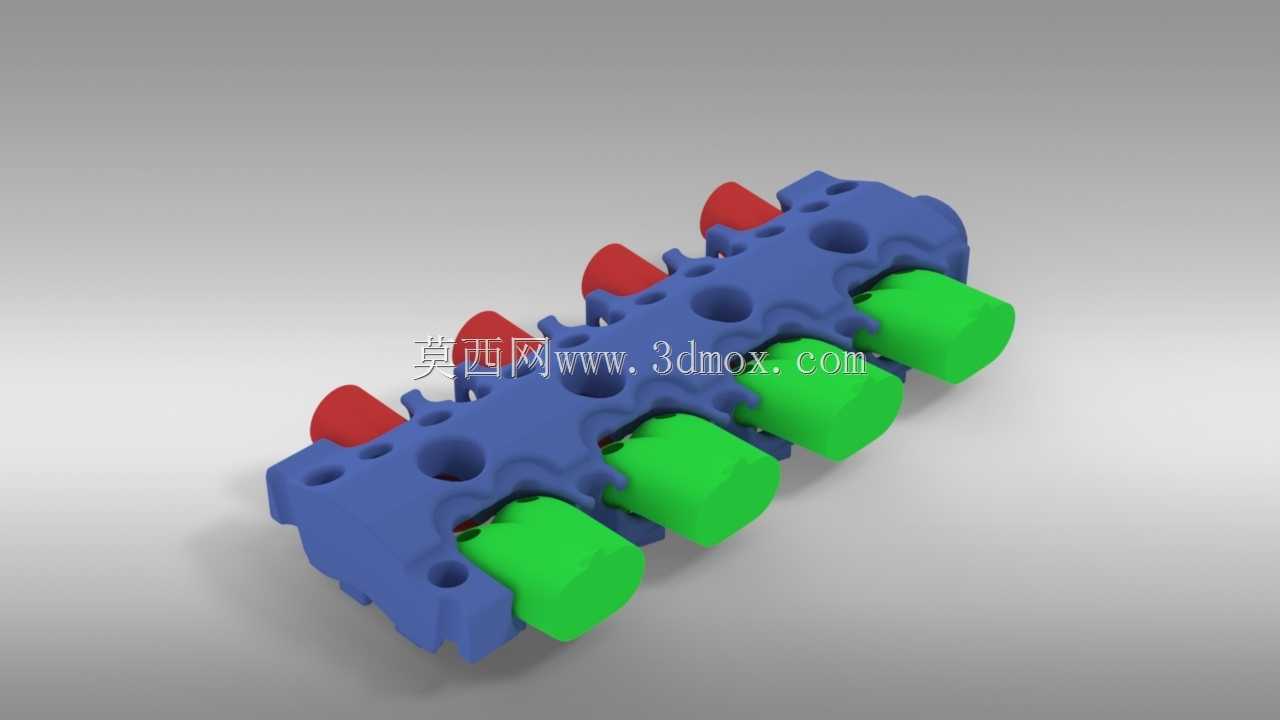

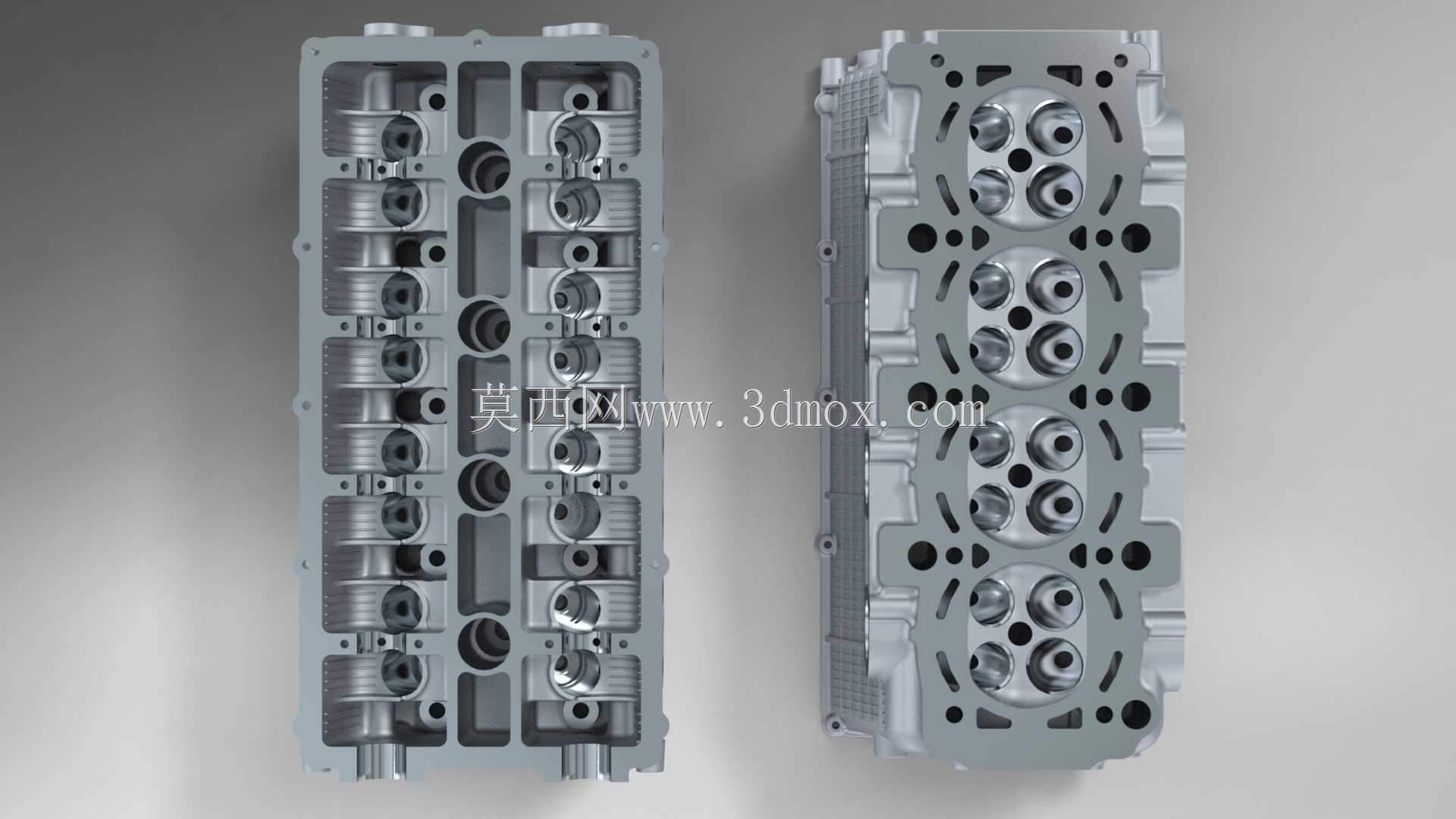

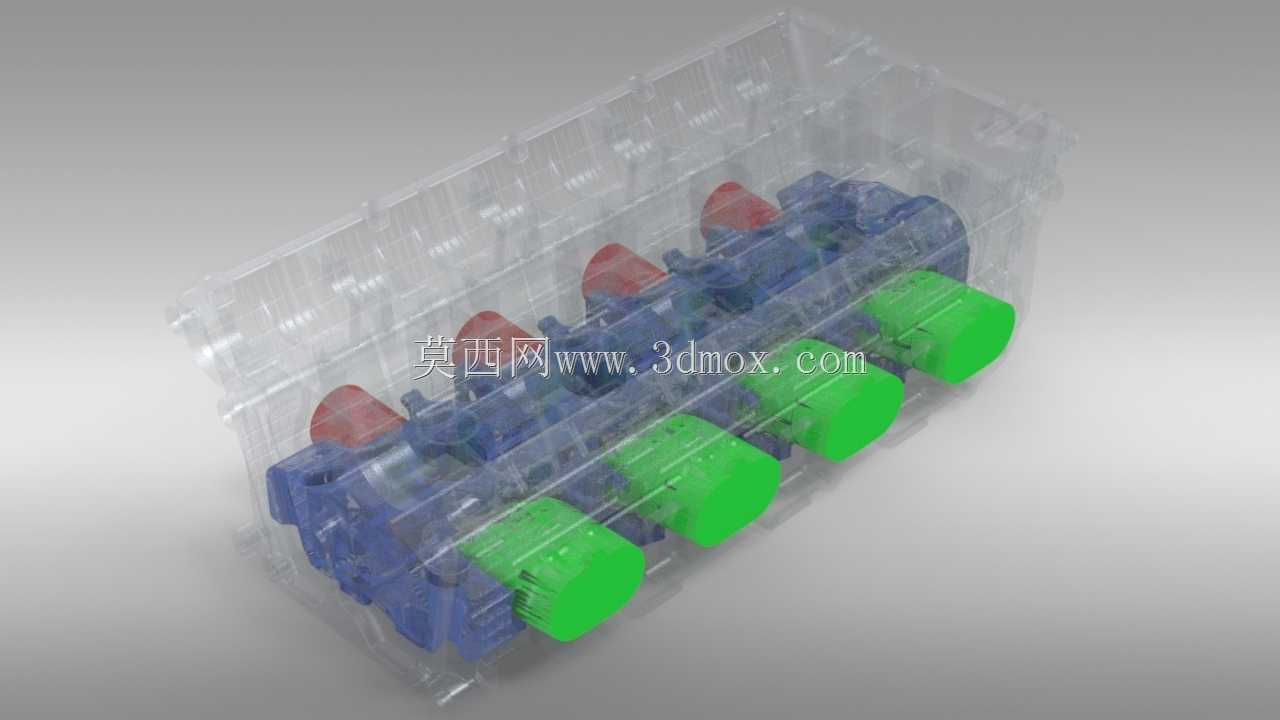

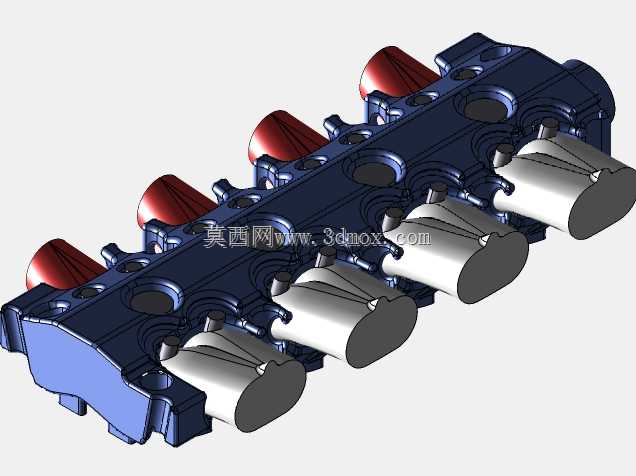

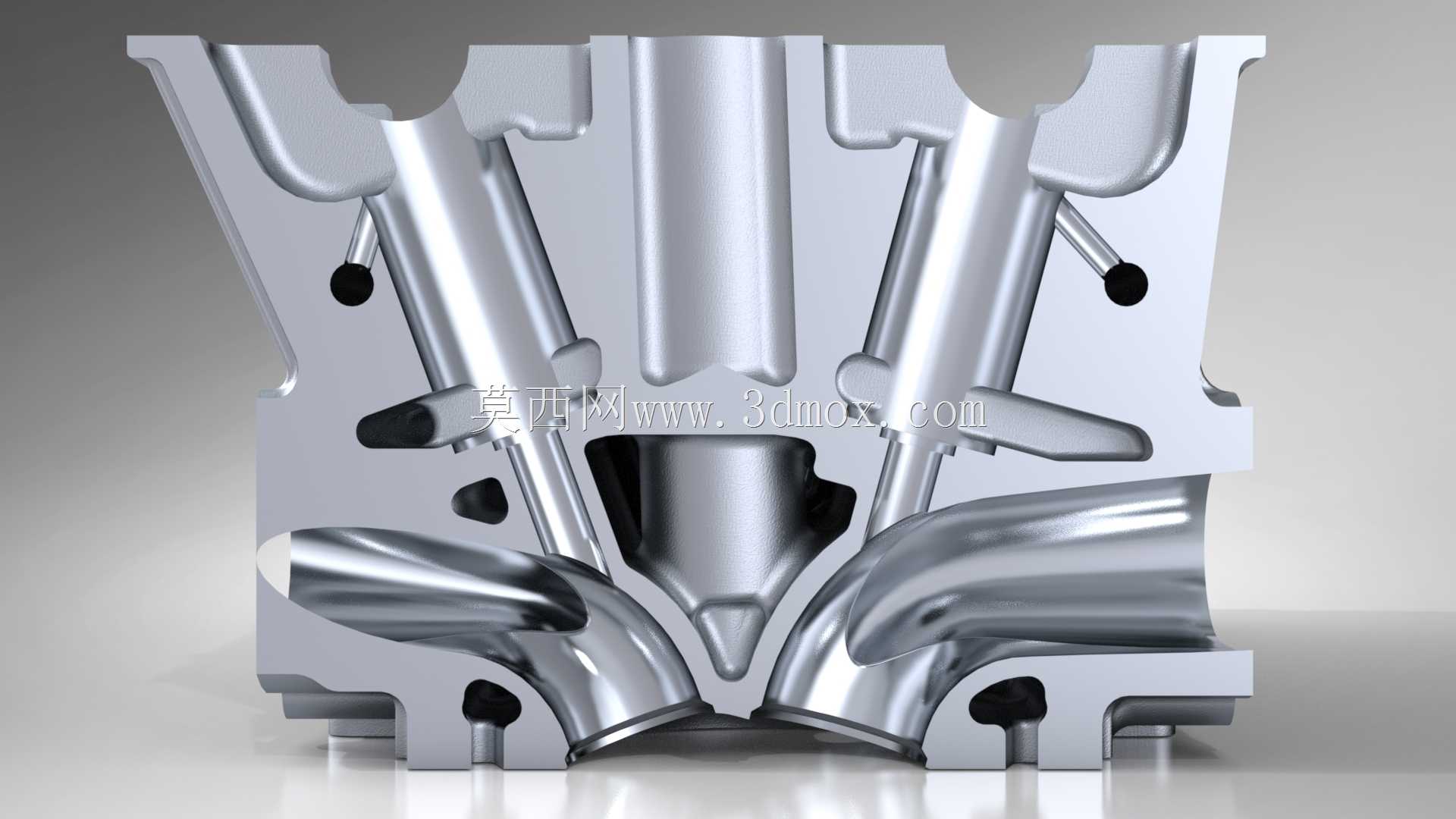

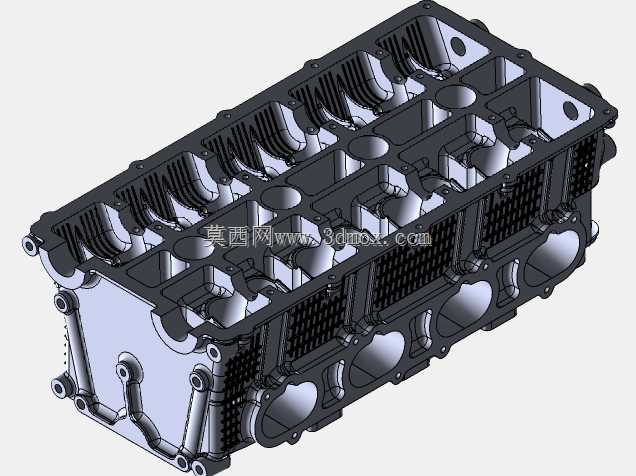

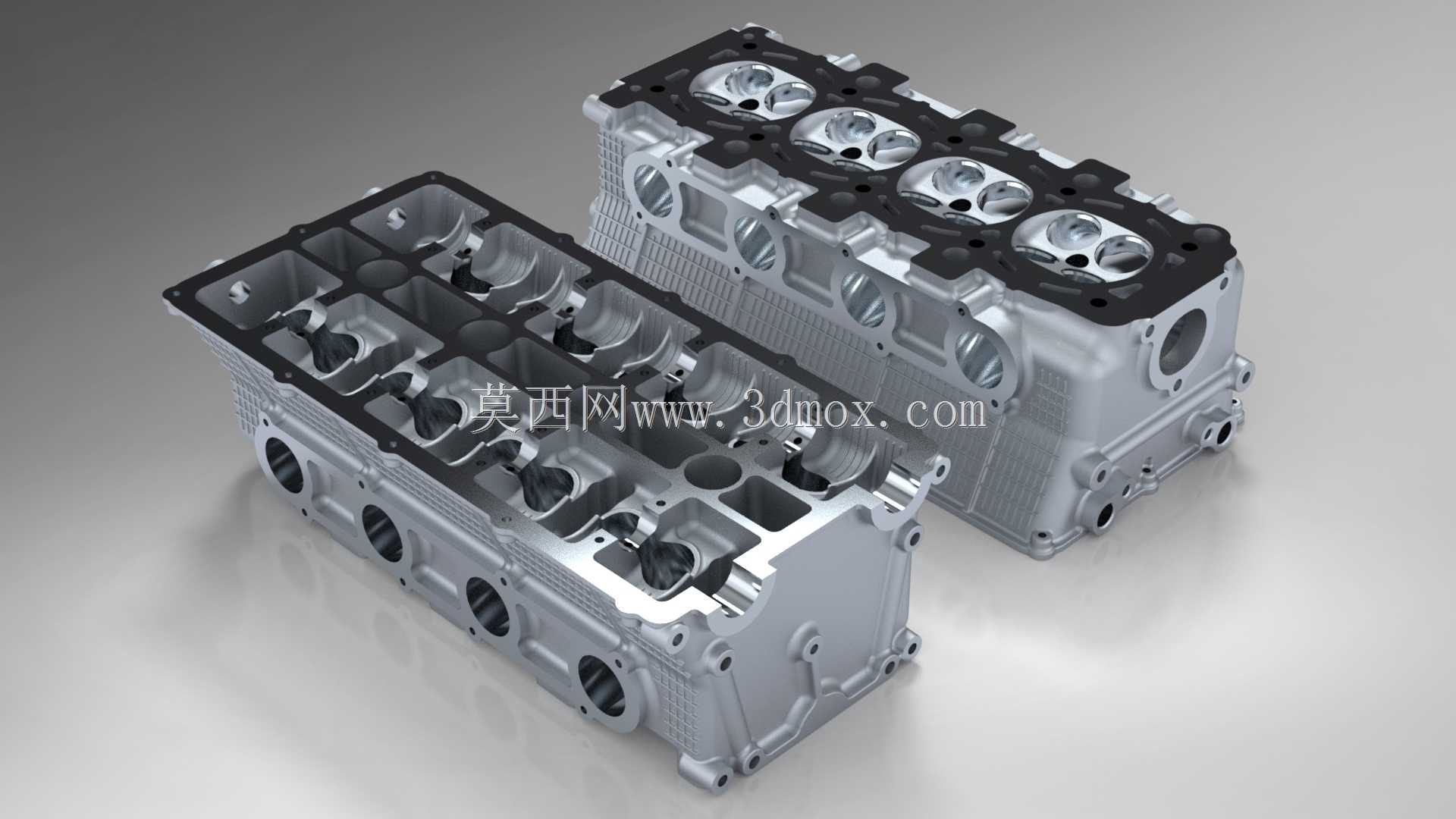

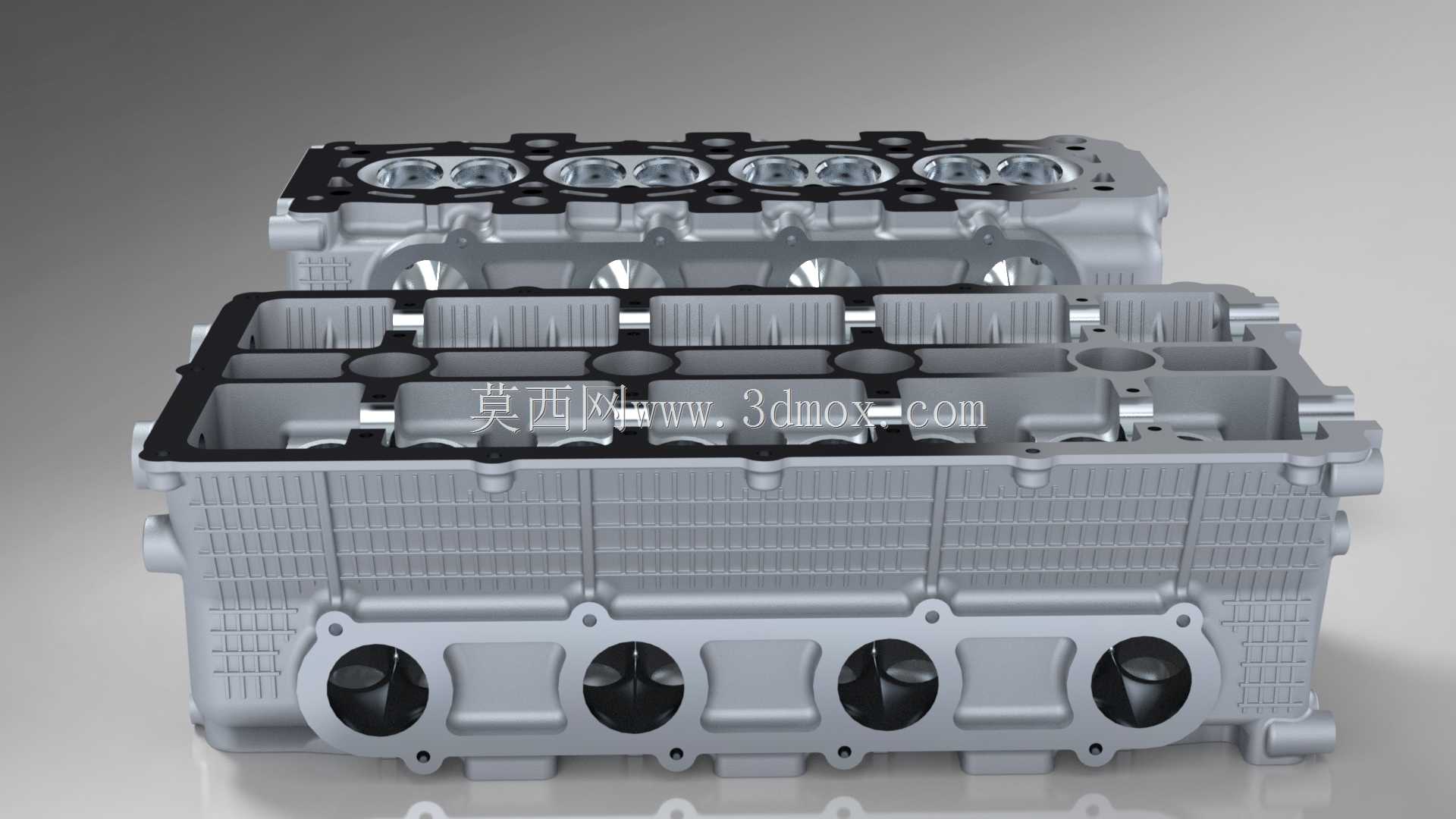

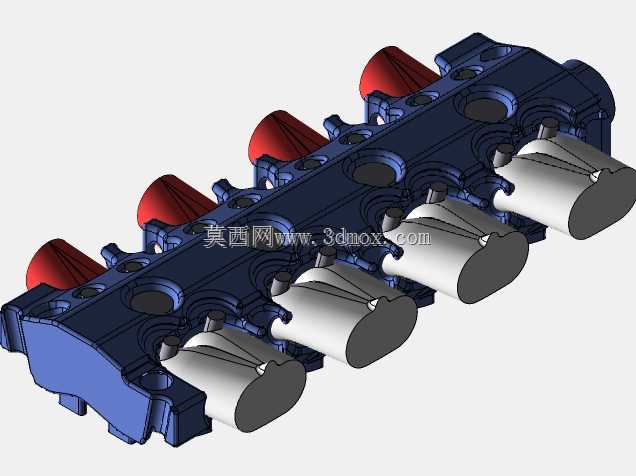

量产线加工铝合金缸盖最容易踩的坑，是鼻梁区壁厚差带来的压铸变形，这款十六气门四缸缸盖在进排气道相邻的热负荷集中区，刻意把相邻水套的壁厚差控制在1.2毫米以内，避免压铸冷却时收缩速率不一致导致的气道位置偏移，后续精加工气门座圈时不用额外补正坐标，能省掉两道半精加工工序。缸盖底面的燃烧室凹坑边缘做了0.3毫米的倒角过渡，不是为了圆滑好看，是铣削加工时刀具走到凹坑边缘不会因为突然的载荷变化崩刃，批量加工时刀具寿命能提升近三成，也不会在棱边留下加工毛刺，省去后续人工挫修的工时。凸轮轴安装座的同轴度公差预留了0.02毫米的工艺补偿量，因为缸盖和缸体合装拧紧后，螺栓的压紧力会让顶面产生微米级的翘曲，提前预留变形量，合装后凸轮轴的转动阻力不会超出设计阈值，不会出现冷启动时凸轮轴卡滞的隐患。进气道的曲面曲率做了分段调整，靠近气门座的喉口位置曲率变化放缓，抛光工序时砂轮不会出现局部过抛，能保证每个气道的流量偏差控制在2%以内，不用逐台做气道流量测试。缸盖侧面的工艺凸台位置特意避开了水套的砂芯定位点，压铸时砂芯的支撑脚不会在加工后留下贯通的砂孔，后续做水压密封测试时废品率能降到千分之三以内。火花塞安装孔的周围加厚了2毫米的实体，不是冗余设计，是因为发动机爆震时这个位置会承受高频的冲击载荷，加厚后能避免长期使用后出现螺纹滑牙的问题，也能减少热量向缸盖上部传递，降低凸轮轴润滑油的工作温度。进排气门的导管孔中心距偏差控制在0.015毫米以内，加工时采用同一把复合刀具一次走刀成型，避免二次装夹带来的位置偏差，保证气门上下运动时不会出现偏磨，延长气门油封的使用寿命。缸盖的螺栓孔周围做了下沉的凸台，拧紧螺栓时压力能均匀分散到缸盖本体，不会因为局部应力集中导致缸盖底面出现微变形，保证和缸体之间的密封垫不会出现压痕不均的情况，长期使用后不会出现冷却液渗漏的问题。
