小型遥控航模用涡轮喷气动力装置

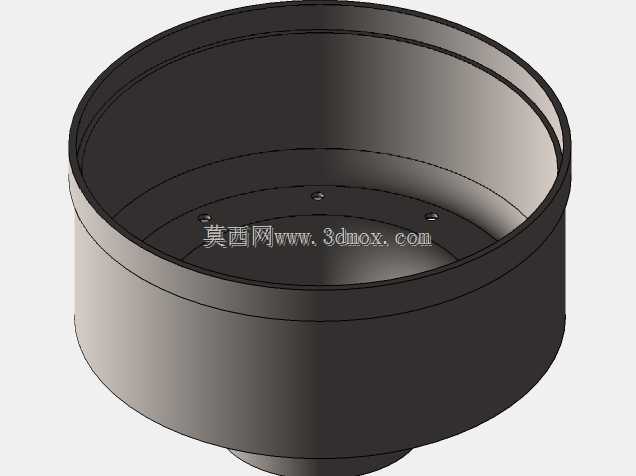

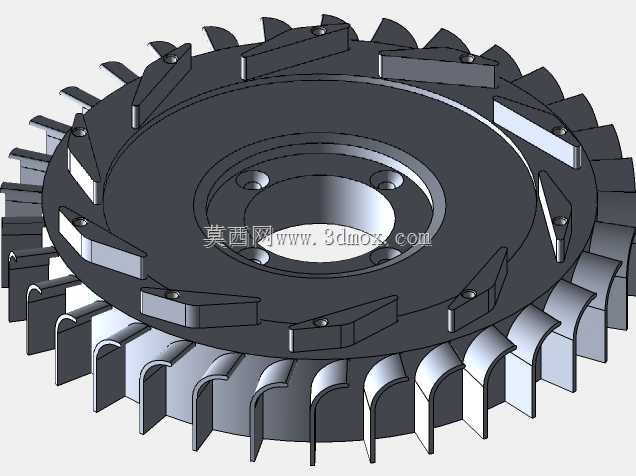

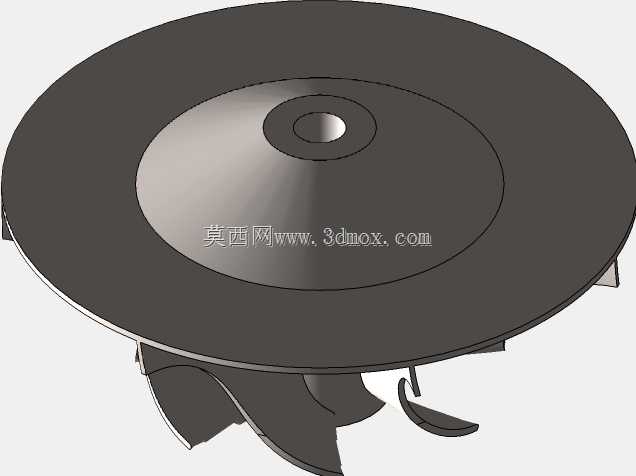

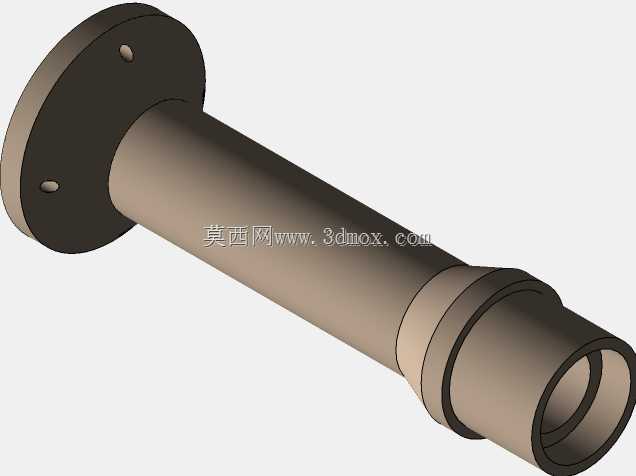

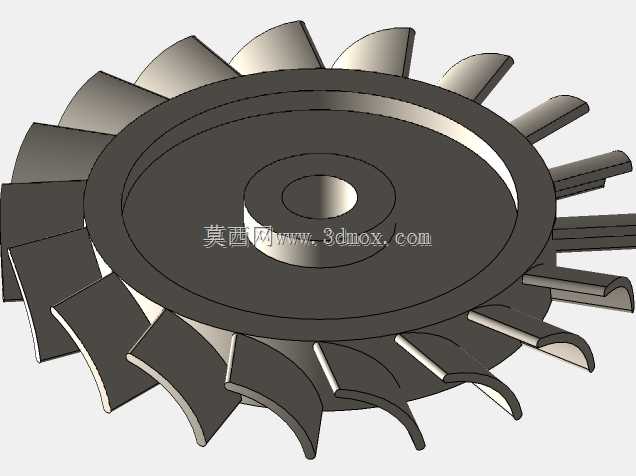

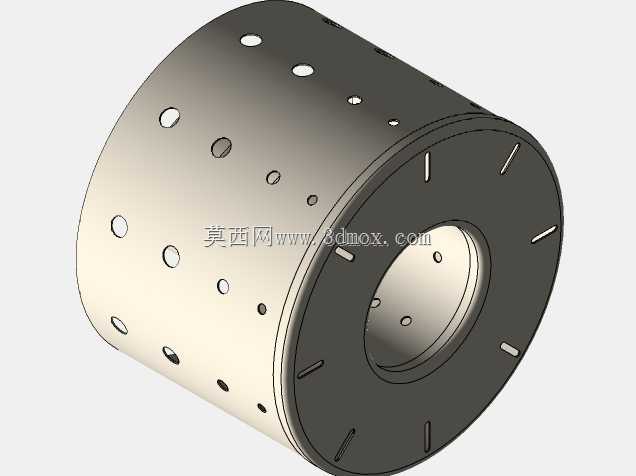

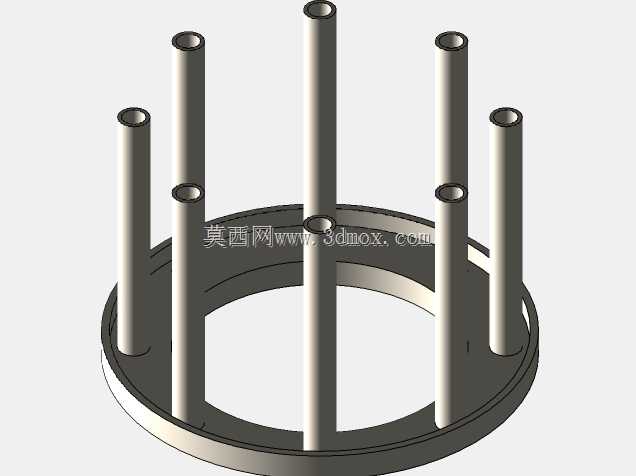

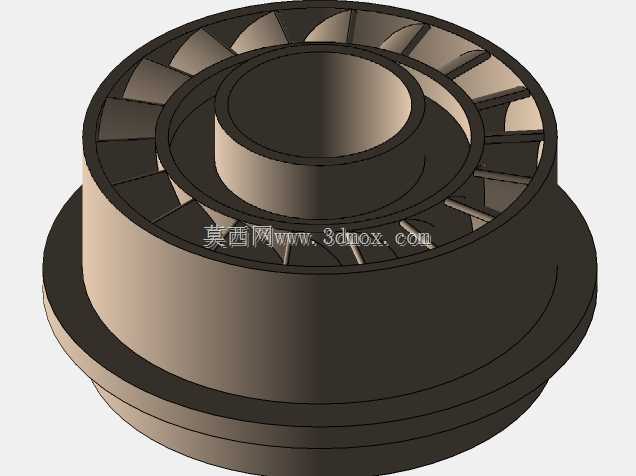

微型涡喷的薄壁机匣加工一直是小批量试制里的高频痛点，0.3mm壁厚的不锈钢筒体在冲压成型时极易出现局部褶皱，周向密布的进气小孔如果采用常规激光逐点打孔，热影响区会让孔边产生微裂纹，高转速运转下裂纹延展直接导致机匣碎裂。这套结构里把燃烧室段的散热孔做了错位排布，相邻三排孔的轴向间距差控制在0.15mm，既避开了冲压应力集中的环向位置，也让激光打孔的热影响区不会在同一条直线上叠加，后续做振动疲劳测试时，机匣的共振频率刚好避开了转子12万转的工作区间，不用额外加贴阻尼片就能满足工况要求。压气机端的叶片和轮盘采用了一体化的铣削方案，没有采用常见的叶片榫头连接结构，省去了榫槽加工的公差匹配环节，毕竟微型涡喷的叶片尺寸只有8mm长，榫头配合的间隙一旦超过0.02mm，高速旋转时的叶尖摆动量就会蹭到机匣内壁，一体化铣削后叶尖的径向跳动量能控制在0.01mm以内，装配时不用反复修磨叶尖间隙。尾喷管的收敛段曲面没有做等壁厚设计，靠近涡轮出口的位置壁厚加到0.8mm，往后逐渐过渡到0.4mm，既扛住了涡轮出口700摄氏度的高温气流冲刷，也不会让尾部重量过大导致整机重心后移，之前做过的等壁厚尾喷管在连续3分钟满油门测试后，出口段会出现轻微的蠕变变形，变壁厚设计后连续测试10分钟形变量都在允许范围内。燃油喷嘴的安装座做了偏心0.2mm的设计，安装时可以通过转动调整喷油角度，让油雾刚好喷到燃烧室的点火核心区，不用在机匣上加工多个角度的安装孔，减少了机匣的密封点位，毕竟微型发动机的密封点位越多，漏气导致的推力损失就越明显，这套结构把整机的密封面数量压缩到了5个，比同级别常规结构少了近一半，地面台架测试时推力能达到12公斤，比同排量的传统结构高了8%左右。
