透明剖视结构直流电动机

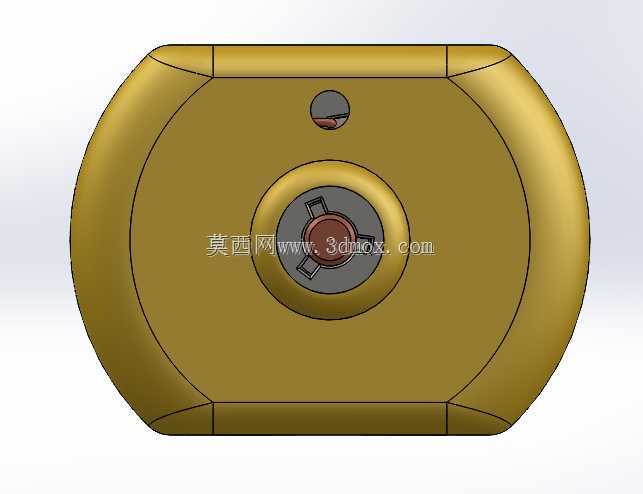

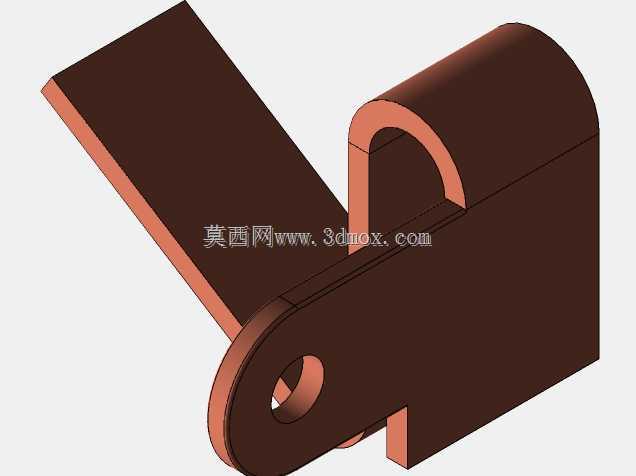

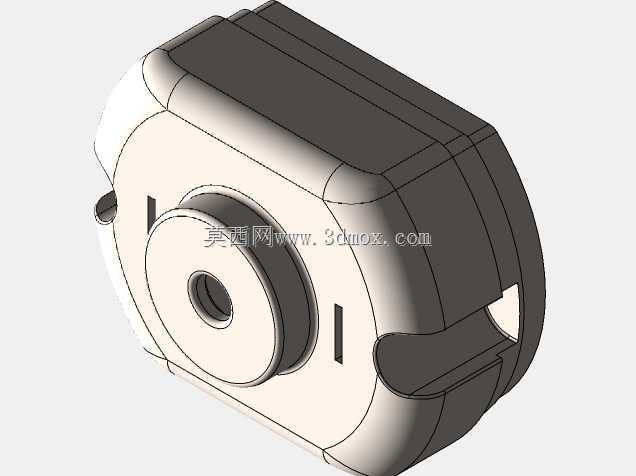

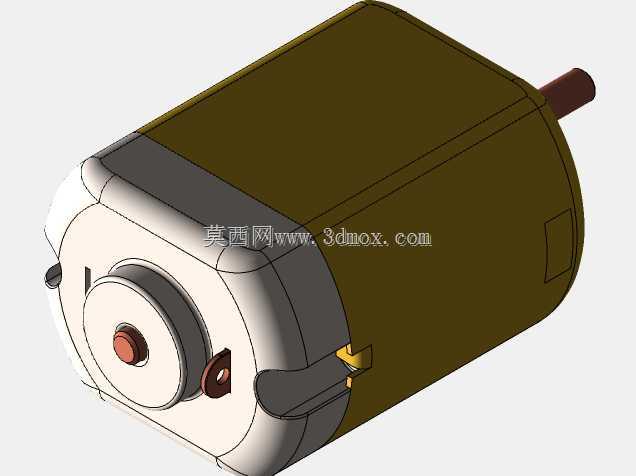

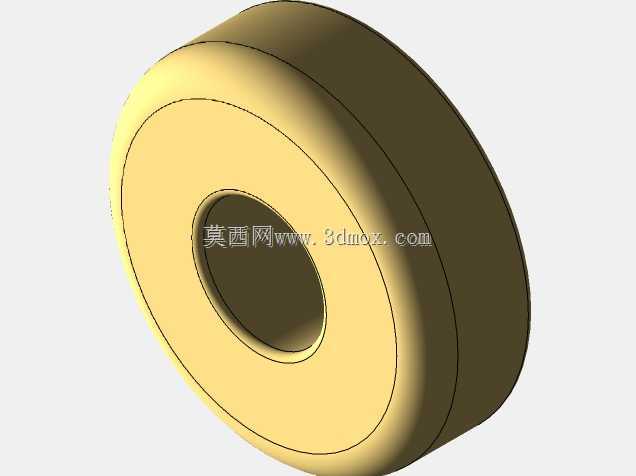

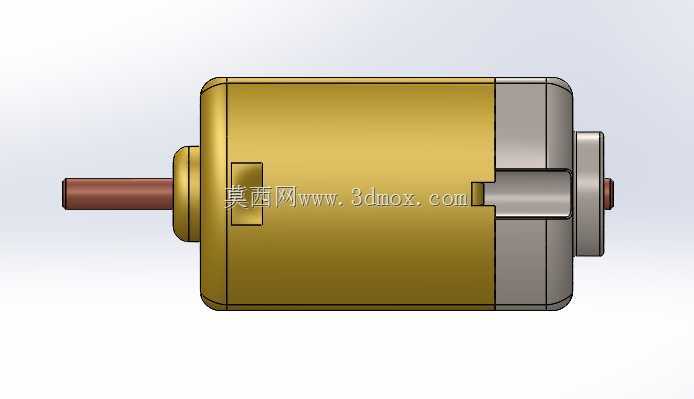

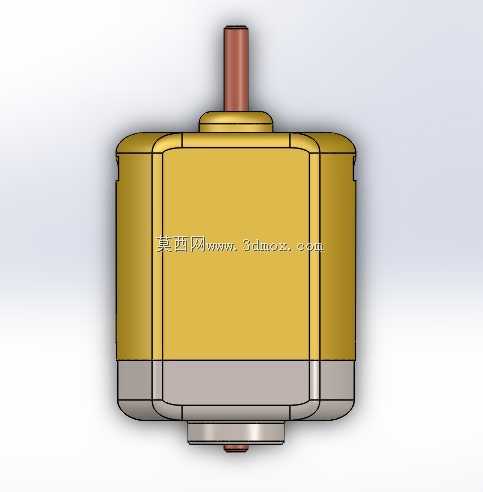

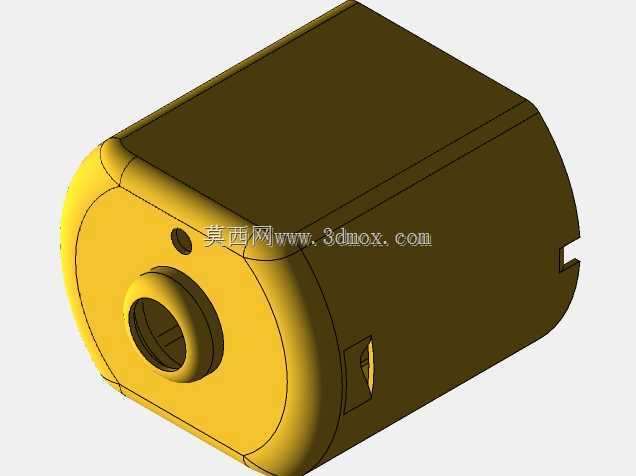

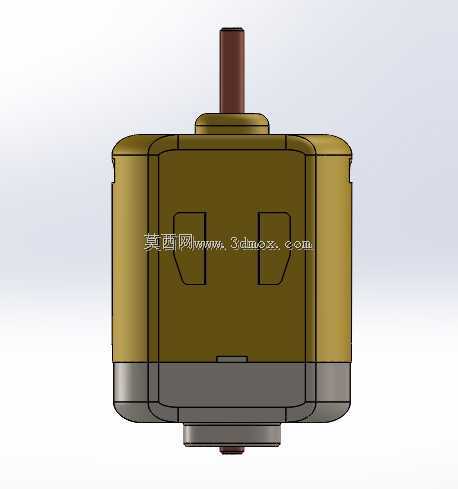

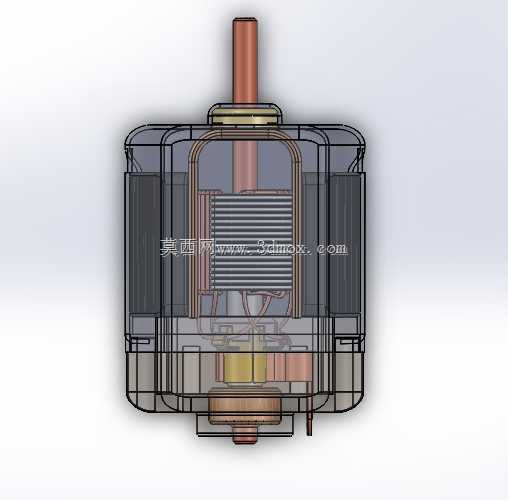

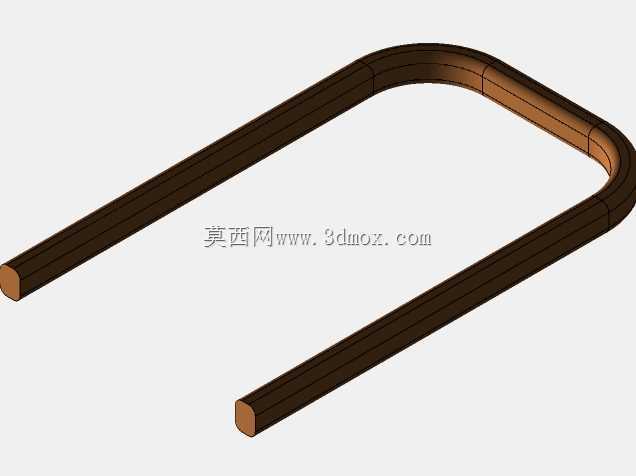

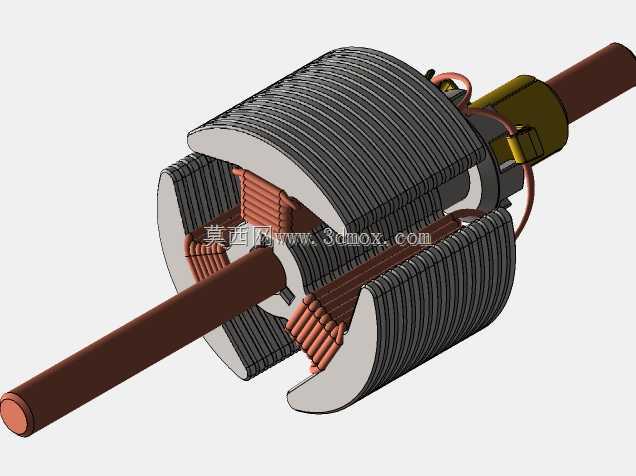

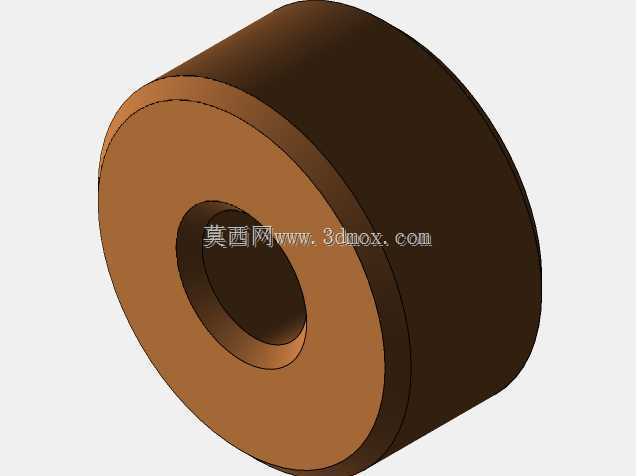

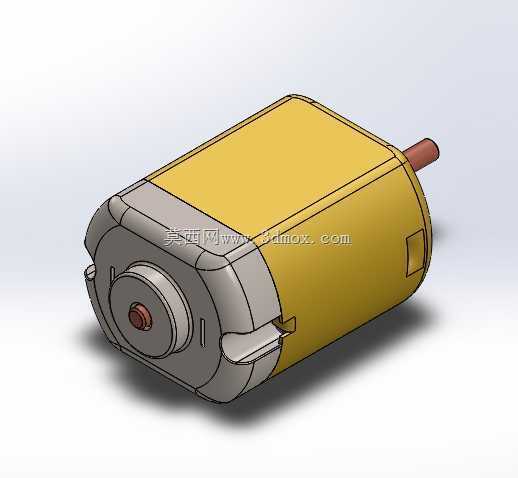

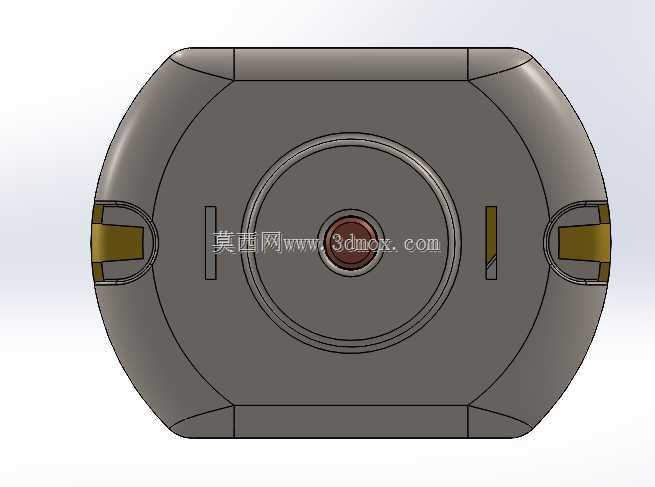

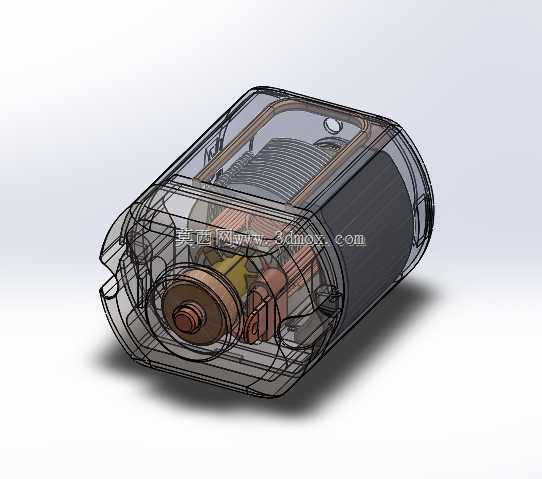

小功率直流电机量产时最容易踩的坑，是电枢绕组与换向器的焊接虚焊、以及碳刷架与端盖的同轴度偏差，这两个问题直接导致电机空载电流超标、运转时火花过大寿命骤减。这套剖视结构的模型把内部所有配合关系完全暴露出来，能清晰看到定子永磁体的安装槽位与机壳的过盈配合余量——槽边预留的0.02mm凸筋，是为了压装磁钢时既能保证周向不窜动，又不会因为过盈量太大挤碎铁氧体磁块。电枢部分的叠片铁芯每段槽口的倒角，不是为了外观好看，是绕线时能避免漆包线的绝缘层被硅钢片锐角割破，槽内预留的浸漆间隙也在模型里做了还原，浸漆后绕组固化成整体，高速旋转时不会因为离心力出现线匝位移。端盖处的轴承室与碳刷架的定位柱采用同一基准加工，模型里把定位柱的配合公差设为H7/h6，装配时不需要额外找正，碳刷面对换向器的接触压力就能均匀分布，不会出现偏磨导致的换向不良。转轴伸出端的挡圈槽位置，特意和轴承内圈端面留了0.1mm的间隙，避免热胀冷缩时转轴顶死轴承，导致运转阻力陡增。连换向器片间的云母槽深度都在模型里做了标注，槽深过浅容易积碳短路，过深则会让碳刷磨损加快，0.5mm的深度是小功率直流电机经过多轮验证的最优值。这套模型没有做多余的外观修饰，所有结构细节都指向实际生产的装配与加工需求，能直接用来做产线装配的工艺参照，也能给新入行的结构工程师讲清楚直流电机内部每一处结构设计的取舍逻辑，不用再对着成品电机拆件反推设计意图。
