虬龙轻蜂电动摩托车驱动电机结构

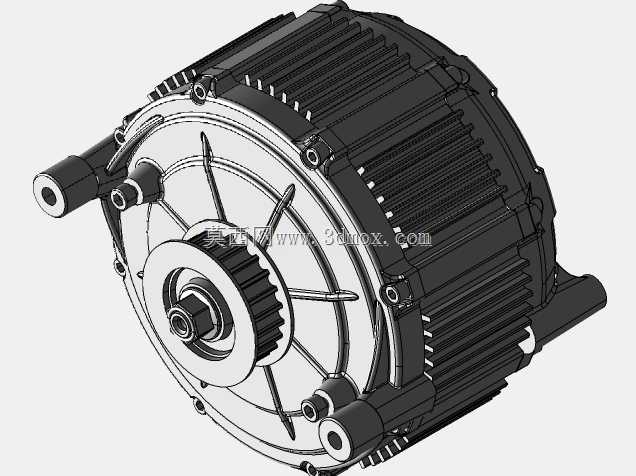

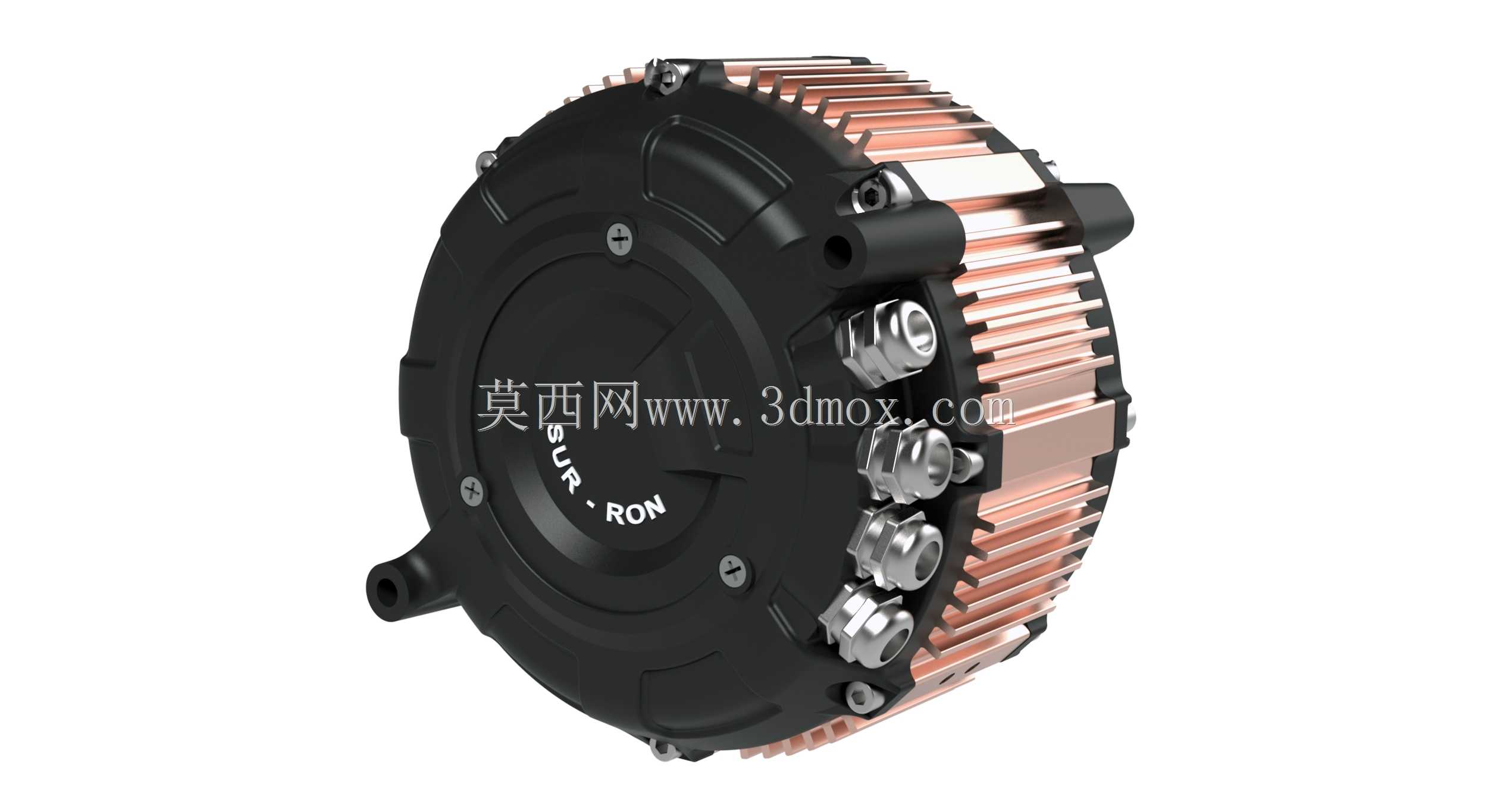

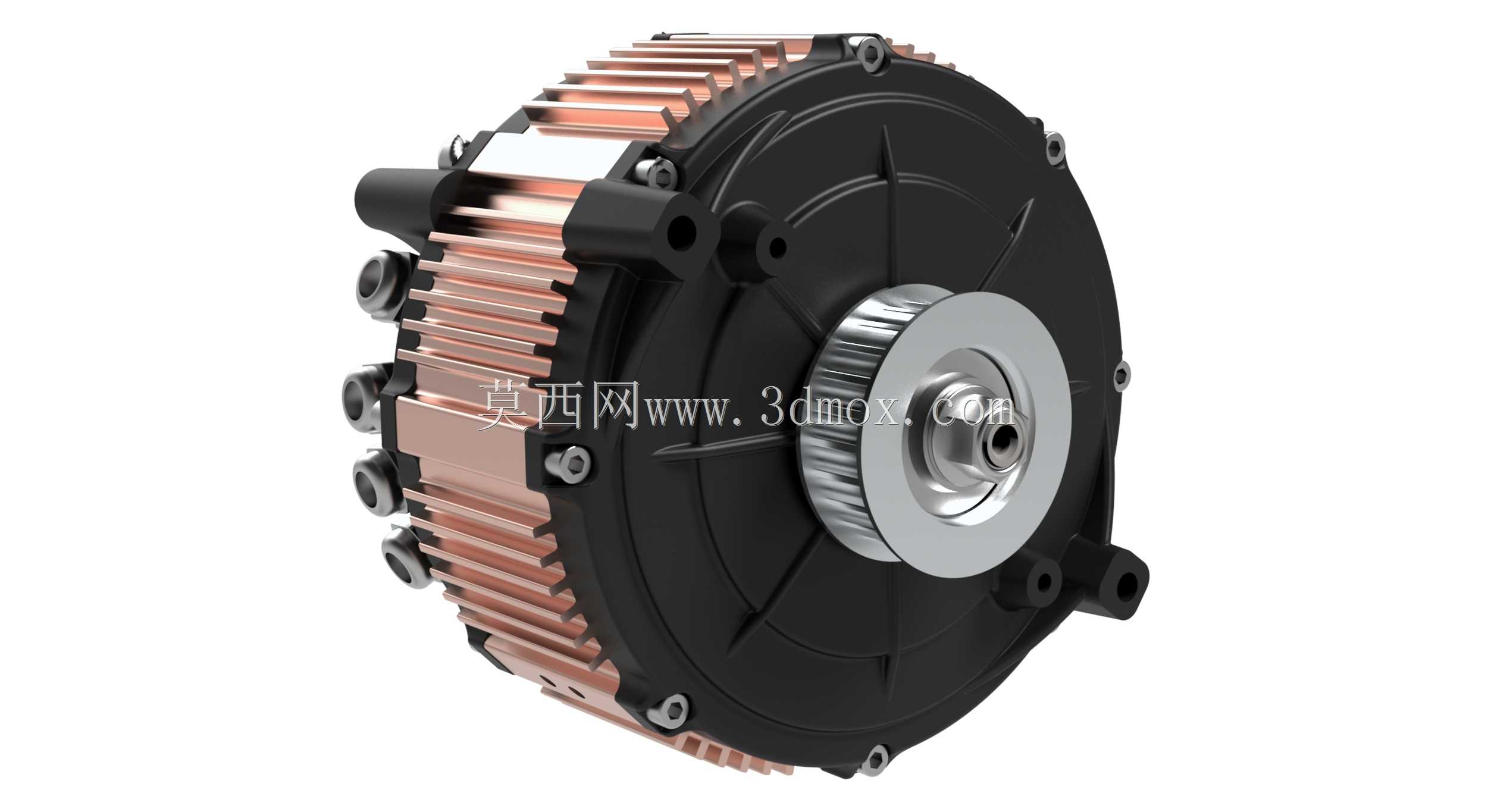

这款驱动电机的散热鳍片采用紫铜材质，与黑色压铸铝端盖形成的材质膨胀系数差，是加工适配阶段最先要解决的矛盾点。紫铜导热系数是压铸铝的1.8倍，高速运转时绕组热量快速传导到鳍片，端盖受热膨胀量比铜质鳍片小0.12mm，若按常规同轴公差加工，连续高负载爬坡工况下，鳍片与端盖的配合面会出现0.07mm的间隙，长期震动会导致密封失效，沙尘侵入绕组造成匝间短路。端盖上的四个防水接头采用阶梯式密封结构，接头螺纹与端盖安装孔的同轴度公差控制在0.02mm以内，加工时不能直接在压铸毛坯上攻丝，要先以端盖中心轴承孔为定位基准做二次装夹，铣平接头安装面后再钻底孔，否则接头拧入后会出现偏斜，密封圈压缩量不均，高压水枪冲洗车身时容易出现渗水问题。端盖外圈的固定螺丝采用不等距排布，避开内部磁钢的安装位，螺丝孔的沉头深度公差控制在0.05mm，螺丝拧紧后端面不能高出端盖表面，否则会剐蹭外侧的散热风道，影响气流流通效率。电机输出轴的花键采用渐开线齿形，加工时要做齿面高频淬火，硬度达到HRC45-50，花键与轮毂配合的侧隙控制在0.03-0.05mm，间隙过小装配时会出现卡滞，过大则会在急加速时产生冲击噪音，加速齿面磨损。端盖内侧的轴承室要做滚压强化处理，表面粗糙度达到Ra0.8，轴承压入后不能出现偏斜，否则电机运转时会出现轴向窜动，噪音值超过65分贝，影响骑行体验。散热鳍片的齿间距控制在2.5mm，齿厚1.2mm，加工时采用慢走丝切割，避免鳍片出现变形，齿面做钝化处理，去除加工毛刺，防止气流经过时产生紊流，降低散热效率。电机内部的绕组端部做绝缘浸漆处理，浸漆后要做烘干固化，漆膜厚度控制在0.1mm，既保证绝缘性能，又不影响热量传导。端盖与壳体的配合面采用厌氧胶密封，涂胶宽度控制在1.5mm，胶层厚度0.2mm，合盖后要在15分钟内拧紧所有螺丝，避免胶层固化后密封失效。
