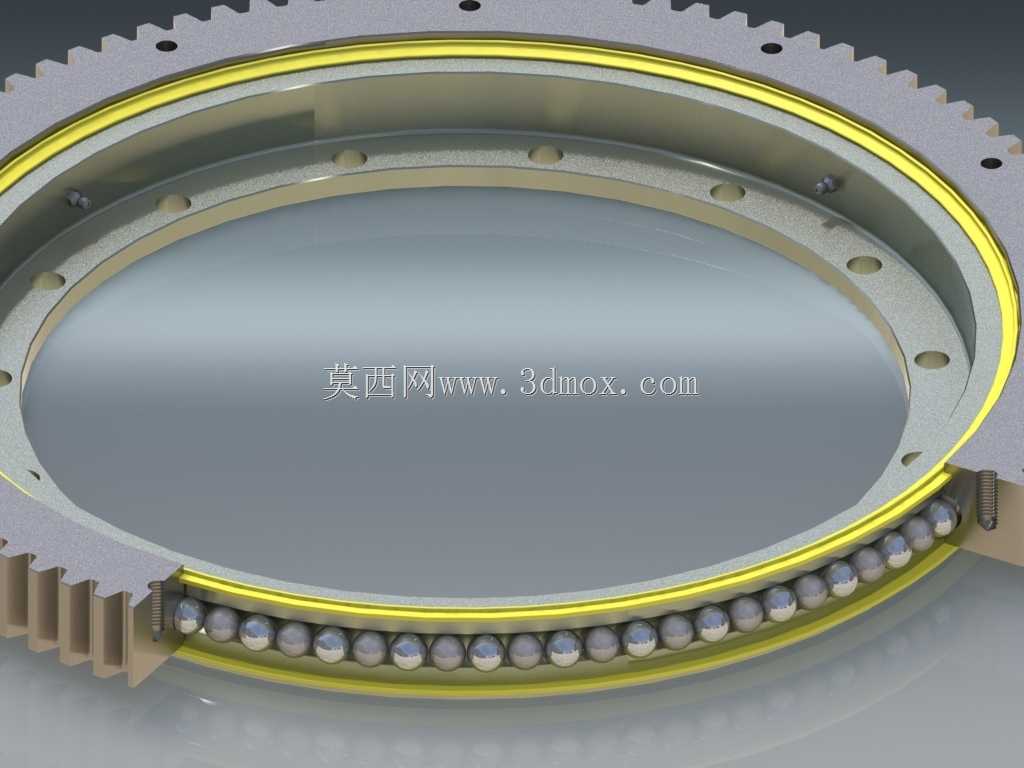

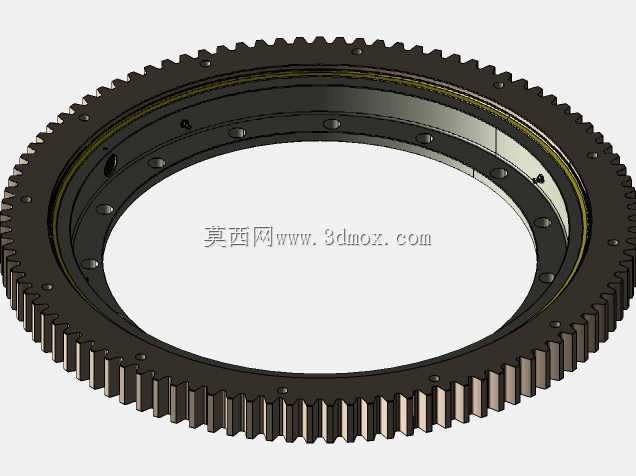

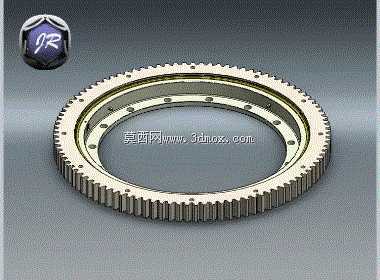

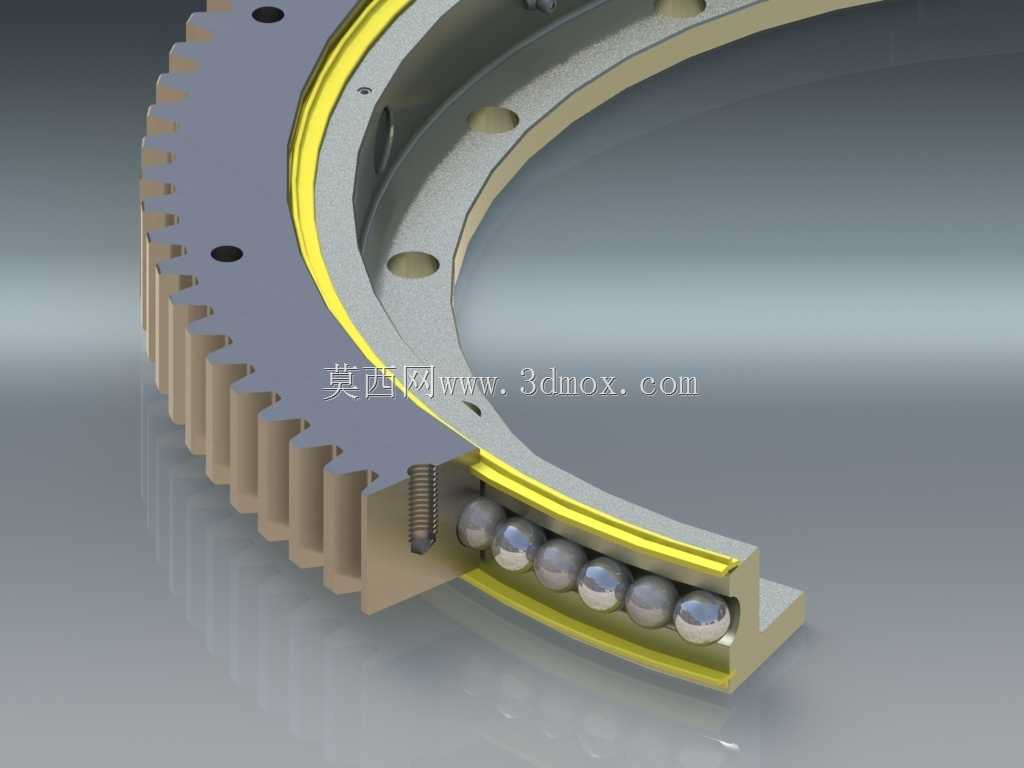

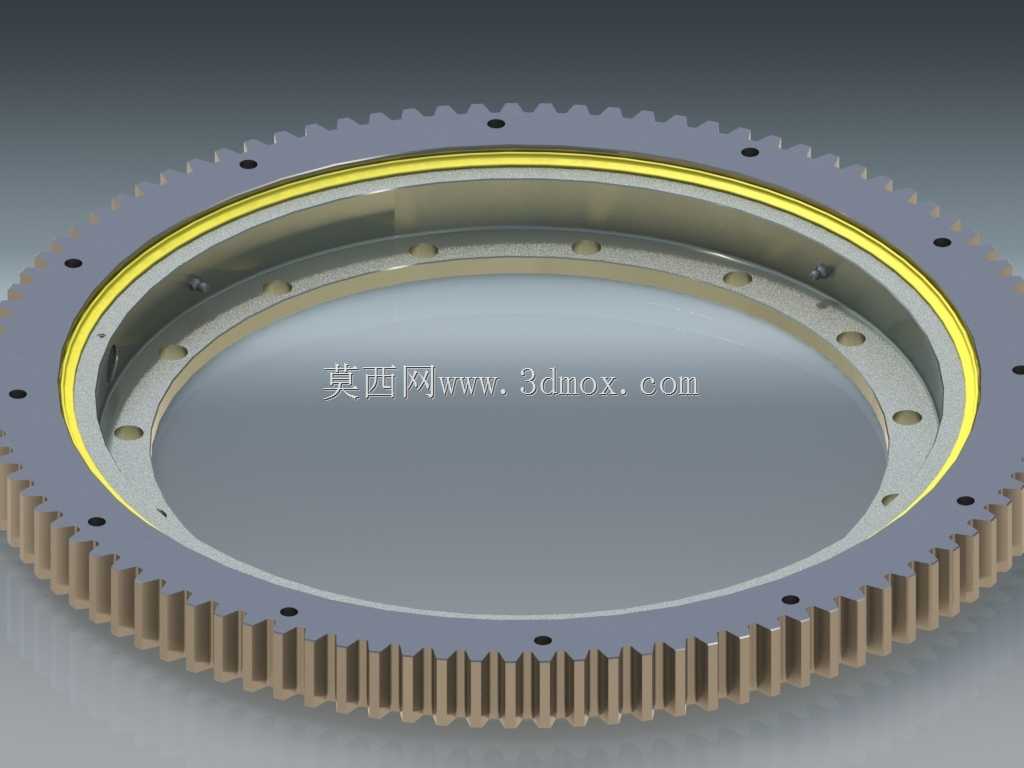

带外齿圈重载回转支承结构设计

重载回转支承在工程机械、风电装备的现场工况里，常因滚道局部应力集中出现早期点蚀，外齿啮合侧隙不当还会引发回转卡滞、冲击载荷陡增的问题，这套结构在设计阶段就针对这些加工与装配的核心矛盾做了针对性调整。齿圈的齿顶修缘量没有沿用通用轴承的经验值，而是结合滚道淬火后的变形量做了反向补偿，滚道表面的淬硬层深度控制在合理区间，既保证接触疲劳强度，又避免淬火后内圈圆度超差导致滚动体受力不均。密封沟槽的尺寸公差做了精细化收窄，常规回转支承的密封件常因沟槽同轴度偏差出现局部磨损过快，这套结构把密封安装位的同轴度公差收紧到普通设计的三分之一，装配时密封唇口的压缩量全程均匀，能有效阻挡粉尘、水汽进入滚道内部，延长维护周期。滚动体的排布没有采用等距设计，靠近齿圈啮合受力侧的滚动体间距做了微小缩减，抵消外齿传力带来的偏载力矩，避免单侧滚道过载出现压痕。连接孔的位置度公差结合配套安装法兰的加工精度做了适配，不用在装配时强行铰孔修正，既能降低现场安装的工时消耗，也能避免强行装配带来的内应力残留，防止长期运转后连接螺栓出现疲劳断裂。内外圈的配合面预留了合适的研磨余量，加工时不用反复拆装测量，一次装夹就能完成滚道和安装基准面的精加工，有效控制滚道对安装基准的径向跳动，保证回转过程的平顺性。齿面的粗糙度要求结合渗碳淬火后的变形特性做了调整，不用过度抛光就能满足啮合精度要求，兼顾加工成本和传动平稳性，滚道的曲率半径和滚动体的直径差控制在最优区间，既保证接触面积足够分散载荷，又不会因为滑动摩擦占比过高导致温升过快。
