Arduino Uno开源开发板精细结构还原

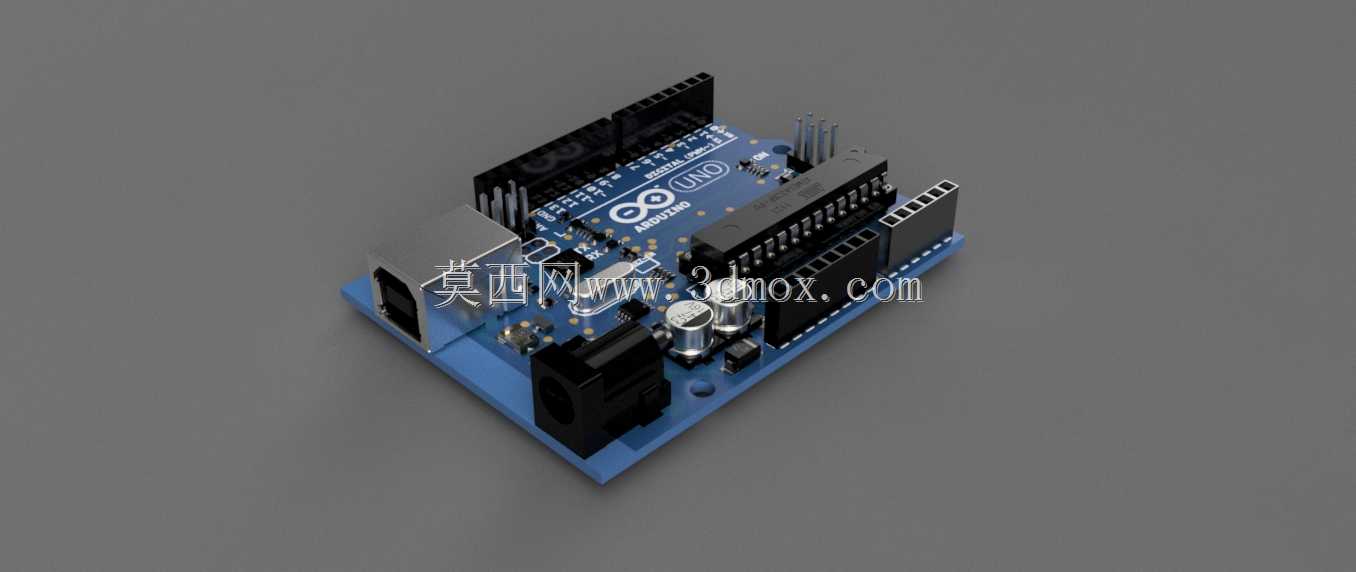

电子实训场景里，开源开发板的结构还原度直接决定了教学演示的直观性，很多简化模型会忽略排针间距、接口倒角这类细节，导致学生对照实物时出现认知偏差。这款Arduino Uno的结构还原完全贴合实物装配逻辑，板载USB接口的内凹深度、电源插孔的壁厚公差都做了精准复刻，排针组的每根针脚直径、相邻针脚的中心距都和实物保持一致，不会出现虚拟装配时插针错位的问题。板上的主控芯片、电容电阻等贴片元件的排布完全遵循真实PCB的布局逻辑，元件高度差做了分层处理，USB接口旁的复位按键凸起高度刚好符合手指按压的行程感，电源指示灯的位置也和实物完全对应，渲染时特意区分了PCB基板的哑光蓝、排针的亮银色、芯片封装的哑光黑三种材质质感，电容表面的十字防爆纹都做了微细节刻画。不同功能区的边界做了细微的高度差处理，电源区的稳压芯片散热片做了薄金属质感的光影表现，数字IO口旁的丝印标识位置也和实物对齐，哪怕是板边的安装孔位，孔径和孔边倒角都完全匹配实物的安装尺寸，不管是用来做实训课件的演示素材，还是做智能硬件项目的结构预演，都能直接对应实物的装配关系，不用再反复核对实物尺寸调整模型参数。板载的以太网接口？不，是电源接口的卡扣结构也做了还原，插拔时的限位感在模型里通过结构倒角体现，不会出现虚拟装配时接口穿模的问题，贴片元件的焊盘边缘做了极薄的凸起处理，模拟真实焊接后的焊锡轮廓，让整个模型的真实感更贴近拿到手的实物状态，学生对照模型认识硬件时，能清晰区分不同接口的功能差异，不会因为模型简化认错引脚定义。
