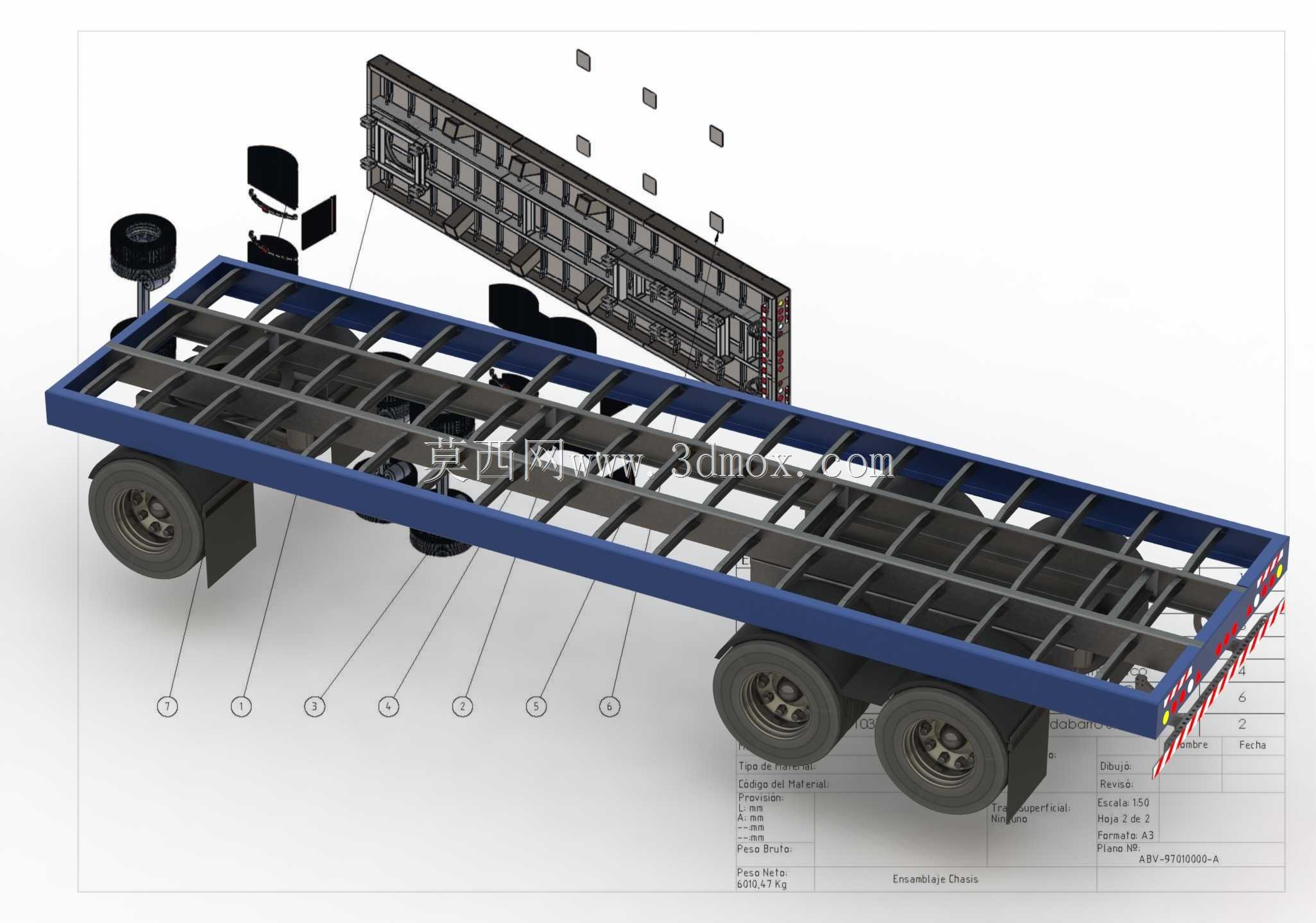

平板式货运半挂车底盘承载结构

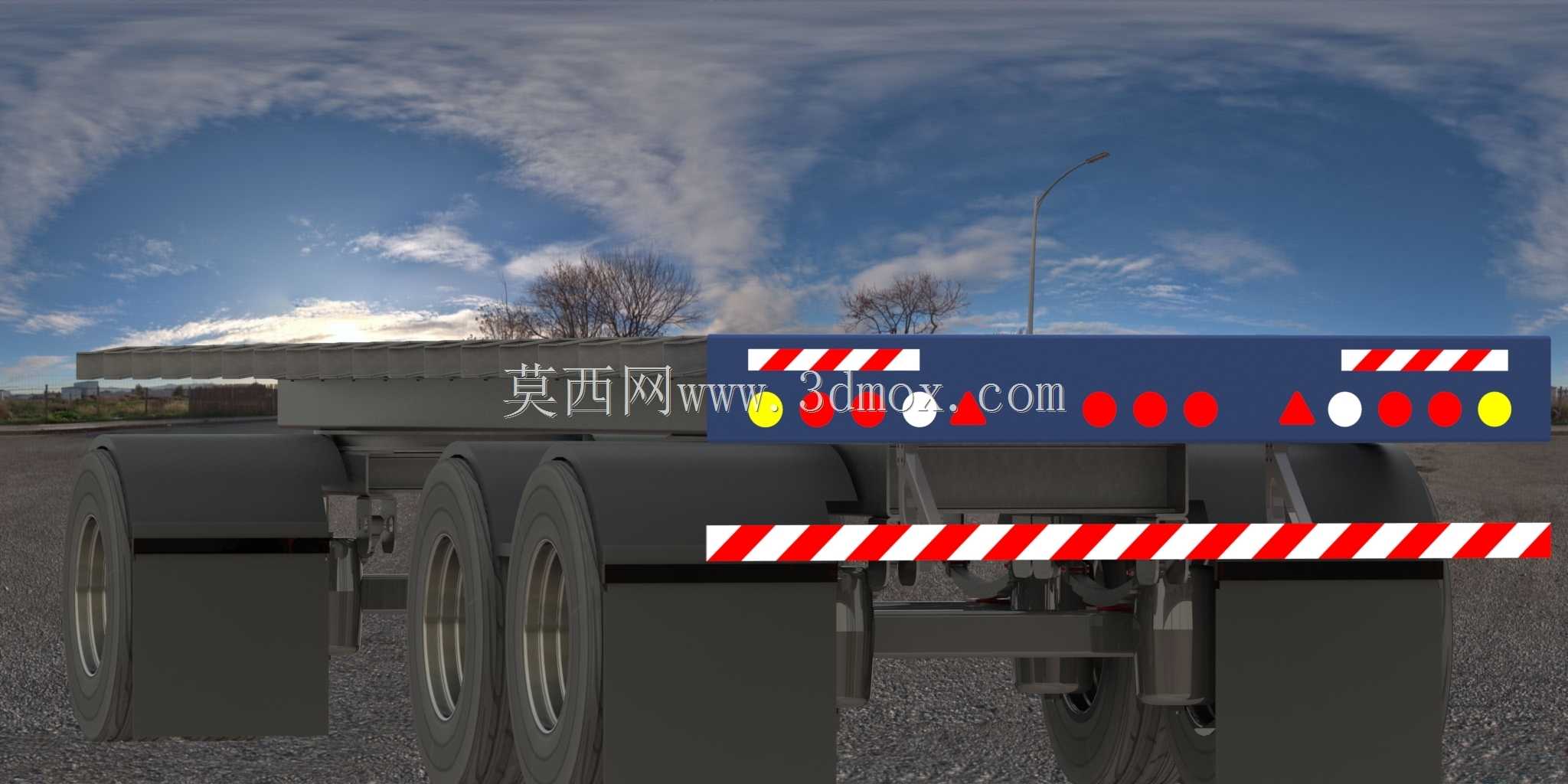

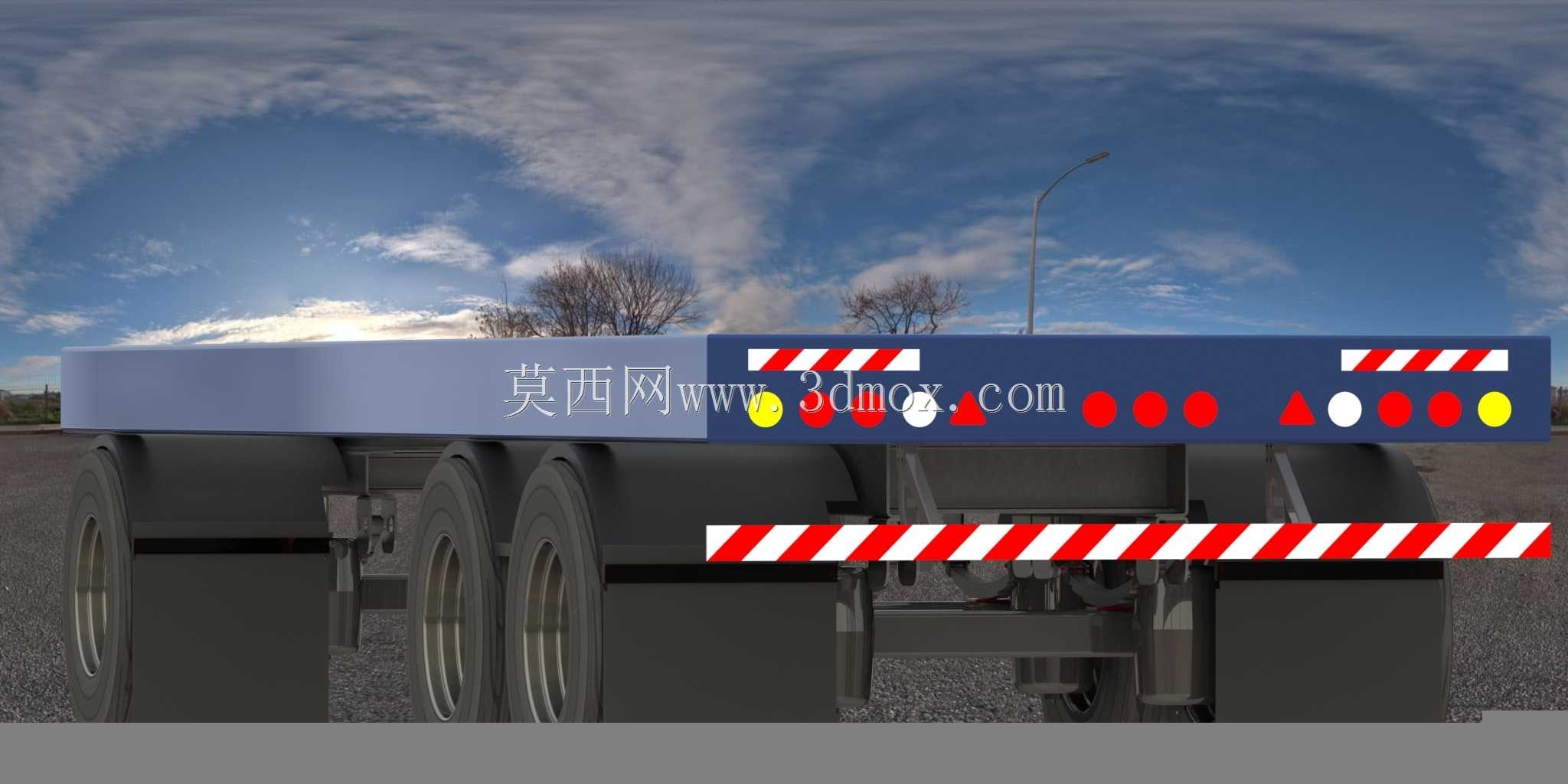

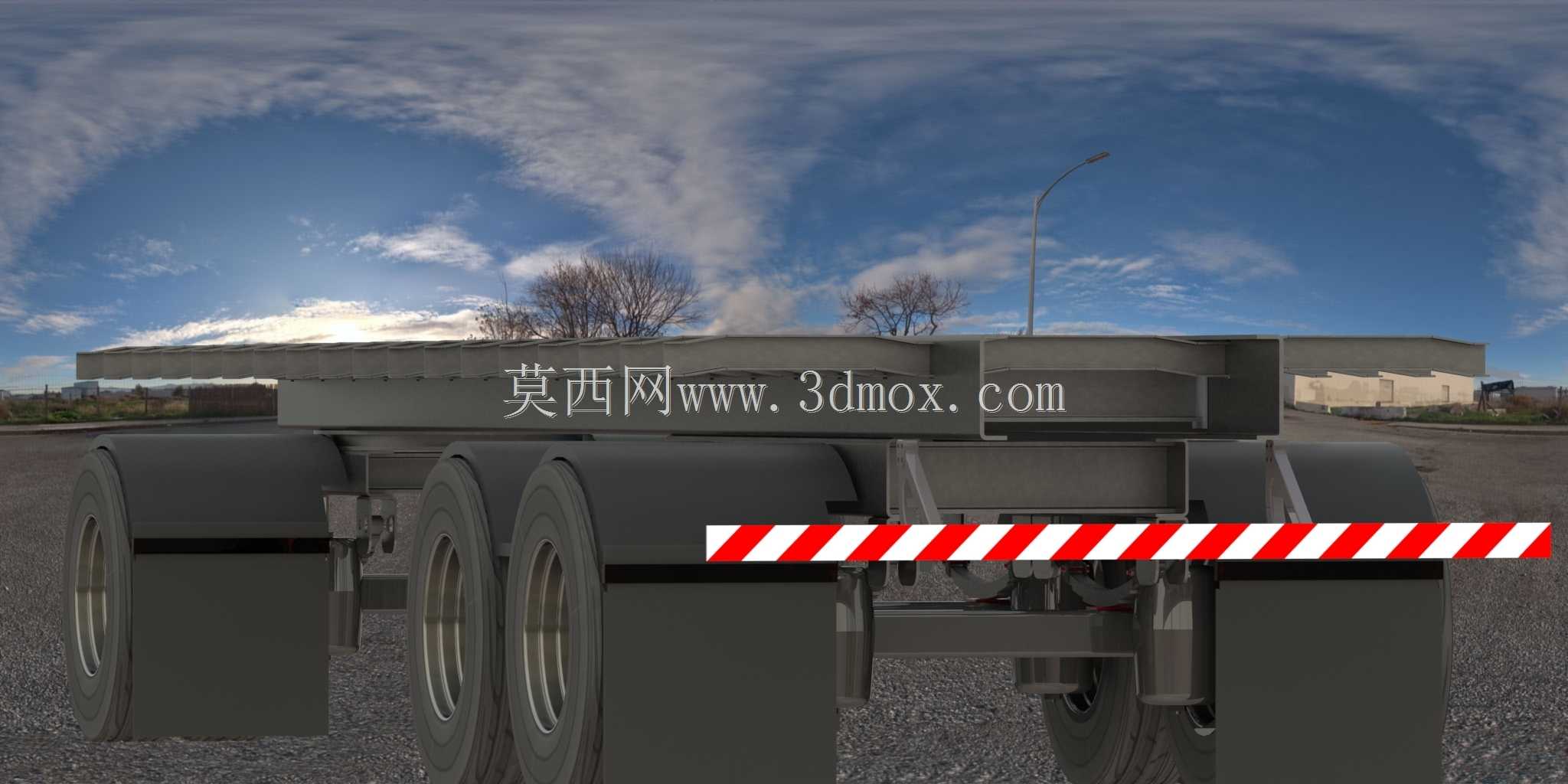

干线物流场景里的平板半挂车，常年要面对非铺装路面的颠簸冲击、偏载装卸的局部应力集中，还有长期交变载荷下的焊缝疲劳开裂问题，这套底盘结构在设计阶段就把这些现场痛点拆解到了每一处构件的细节里。主纵梁采用变截面工字钢结构，中部承载核心区做了翼缘加厚处理，对应重载时的弯矩峰值区域，不用额外增加整根梁的自重就能把抗弯强度拉到合规阈值，避免了等截面梁常见的中部下挠变形问题。横梁和纵梁的连接节点没有用满焊的常规做法，而是在翼缘位置预留了2毫米的应力释放槽，焊接时只在腹板位置做连续角焊，翼缘处采用间断焊，既保证了连接强度，又能让车辆行驶中产生的交变应力在节点处有微小的形变空间，不会在焊缝根部形成应力集中点，大幅降低长期使用后的开裂概率。后悬位置的防护栏安装座直接集成在尾端横梁的加强筋上，不用后期额外焊接支架，避免了现场改装时破坏原有车架的防腐层和应力结构。车桥安装位的推力杆支座做了一体化铸造成型，和纵梁腹板的连接面增加了锯齿形防滑纹，螺栓锁紧后就算长期承受起步、制动的纵向冲击力，也不会出现支座移位的问题。车架上平面的铺板安装孔全部采用长圆孔设计，孔位长度方向顺着车辆行驶方向排布，就算车架在重载下出现微小的纵向形变，铺板的固定螺栓也不会被硬剪切断裂。侧边的可翻转栏板铰链座做了偏心轴设计，栏板关闭时能自动压紧密封胶条，不用额外加装锁扣就能避免行驶中栏板晃动产生异响，翻转时偏心轴的行程也能让栏板完全放平到和车架侧面齐平，不会在装卸货物时形成凸起障碍。车架前部的牵引销安装区域做了双层腹板加强，两层钢板之间预留了3毫米的空腔填充阻尼胶，能吸收行驶中来自牵引车的纵向冲击振动，减少牵引座位置的疲劳损伤。储气筒和阀类元件的安装支架全部采用模块化设计，支架上的安装孔做了通用化排布，后期不管是更换不同品牌的气阀，还是加装ABS、EBS这类电控元件，都不用重新在车架上钻孔，避免钻孔破坏纵梁的结构强度。轮边位置的挡泥板支架直接固定在车桥的安装座上，没有和车架硬连接，车辆颠簸时挡泥板和车桥同步运动，不会出现支架和车架之间的连接焊缝被扯裂的问题。
