撬装式带热交换冷却集成系统

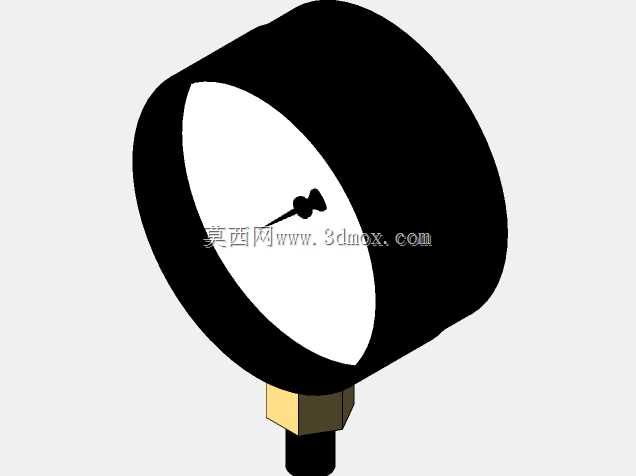

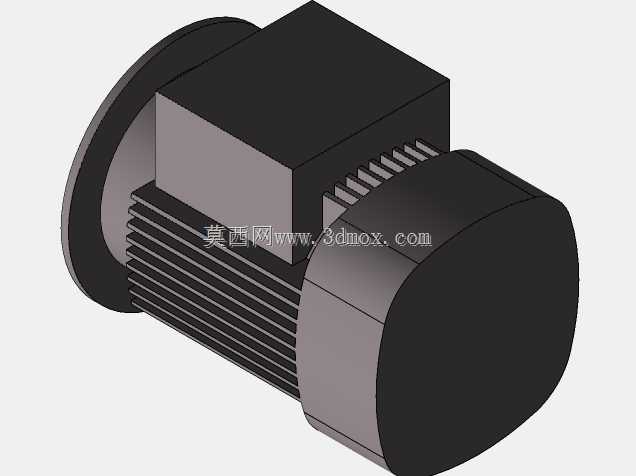

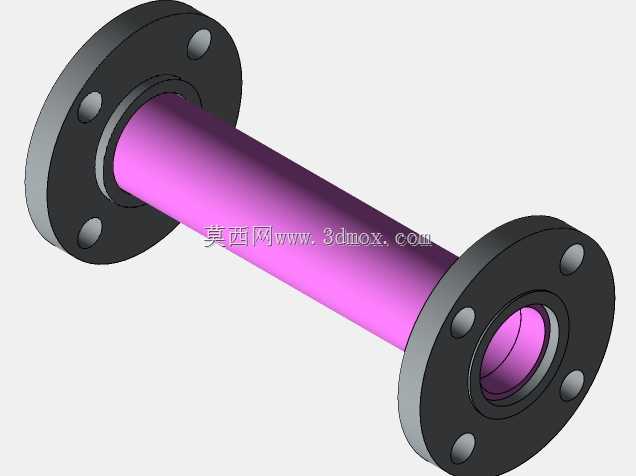

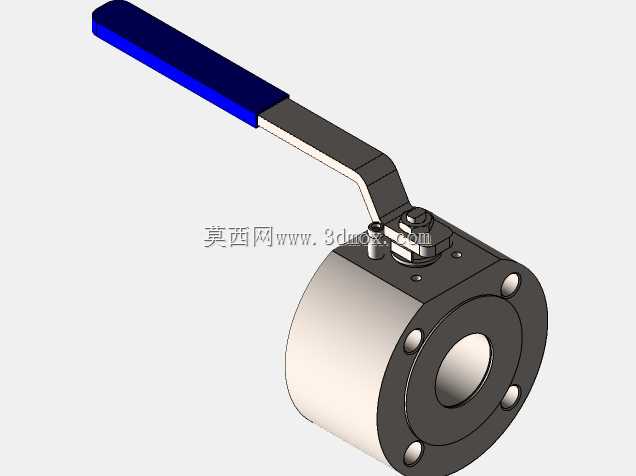

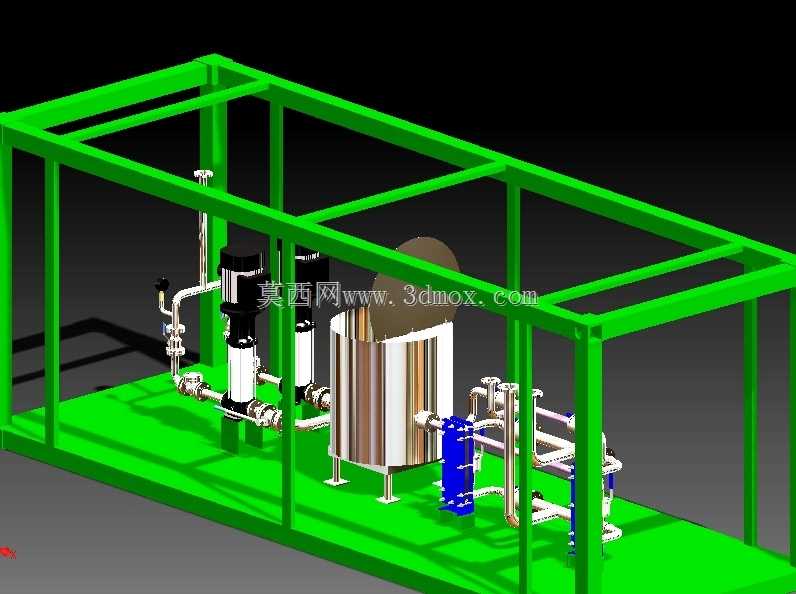

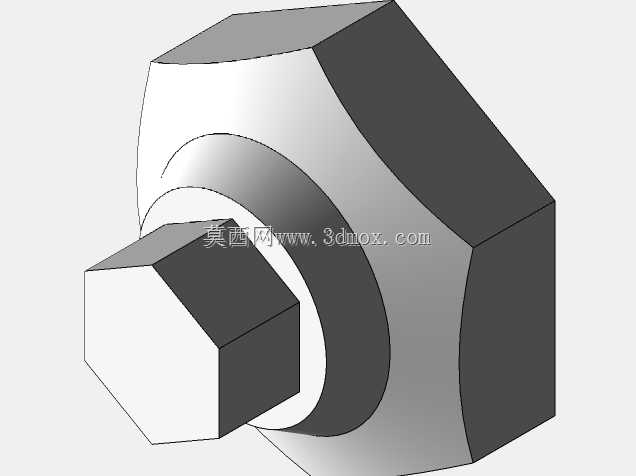

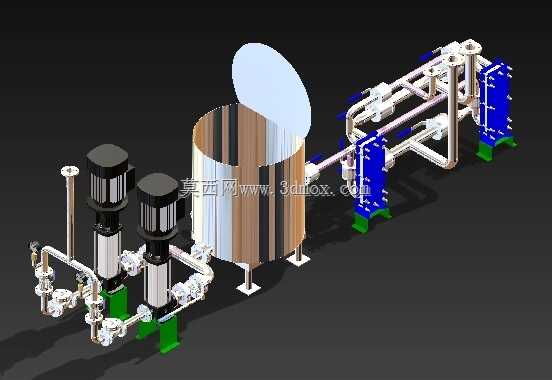

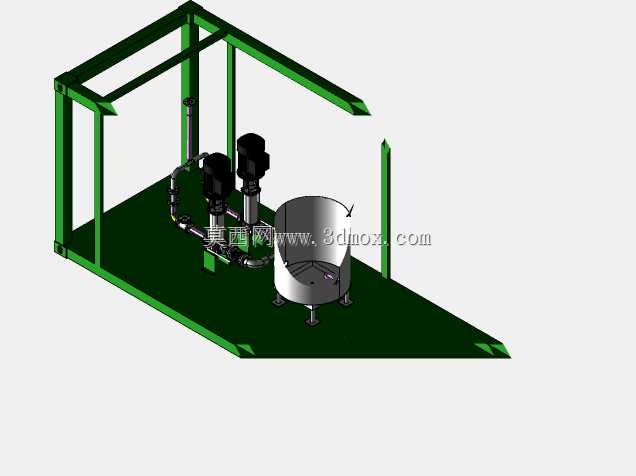

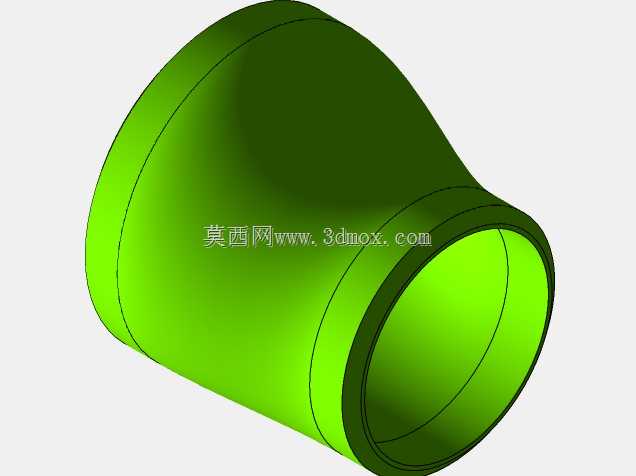

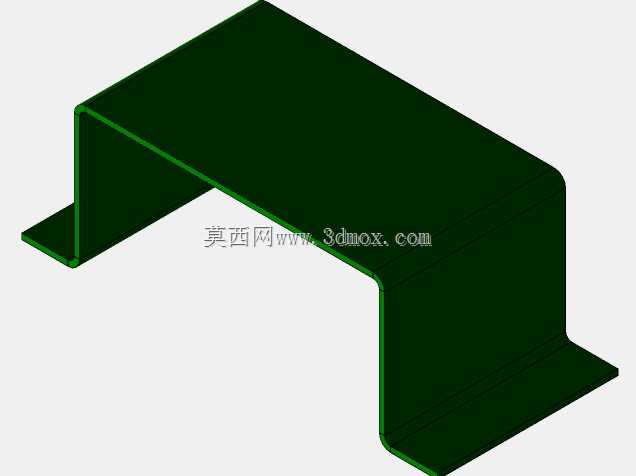

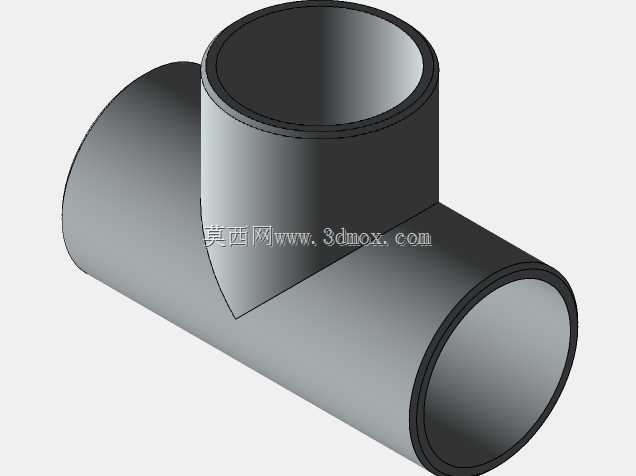

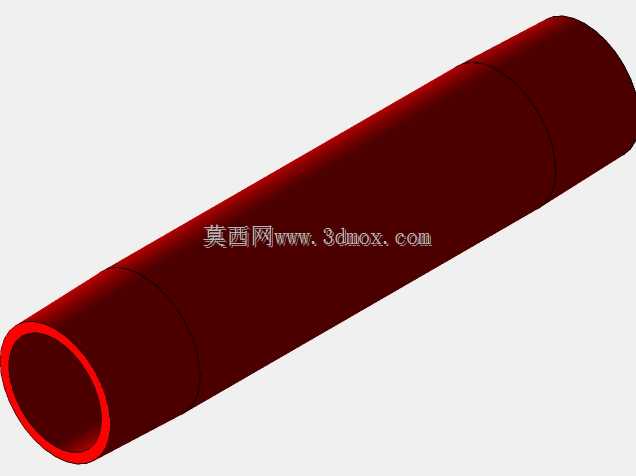

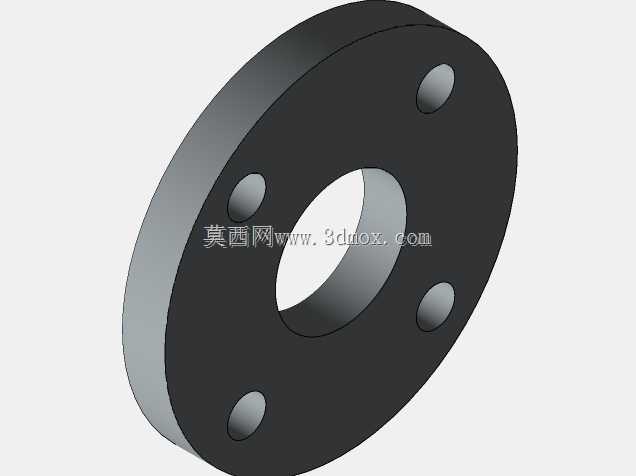

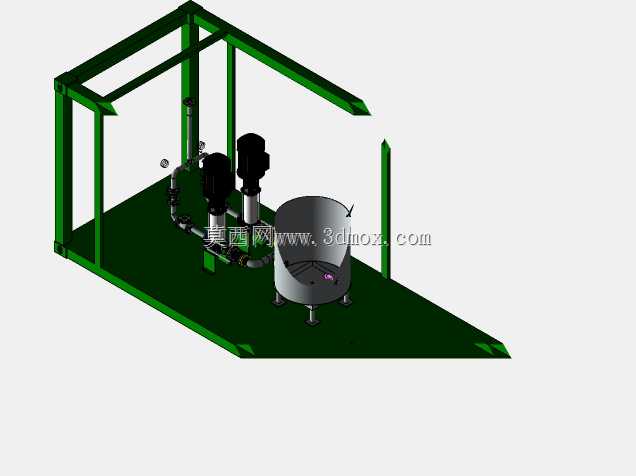

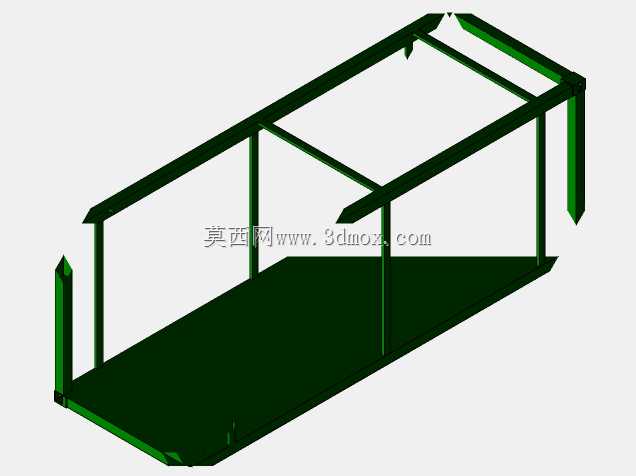

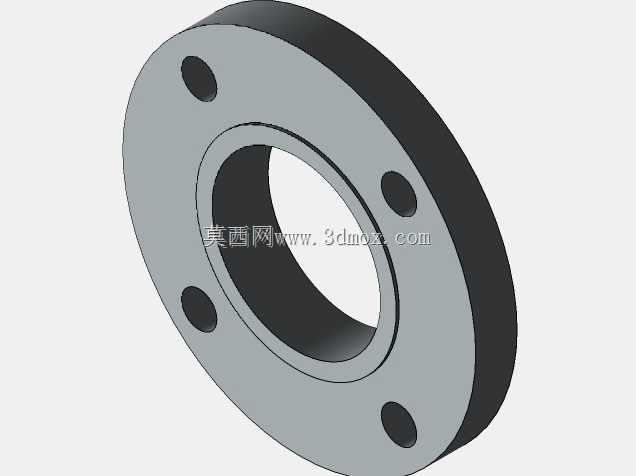

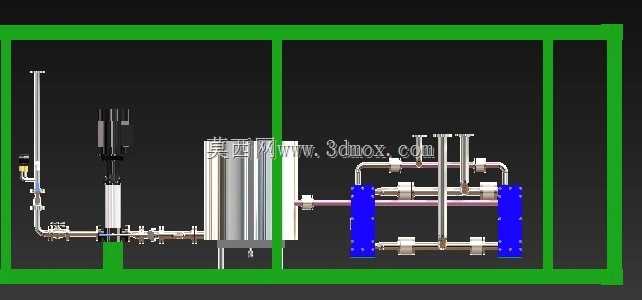

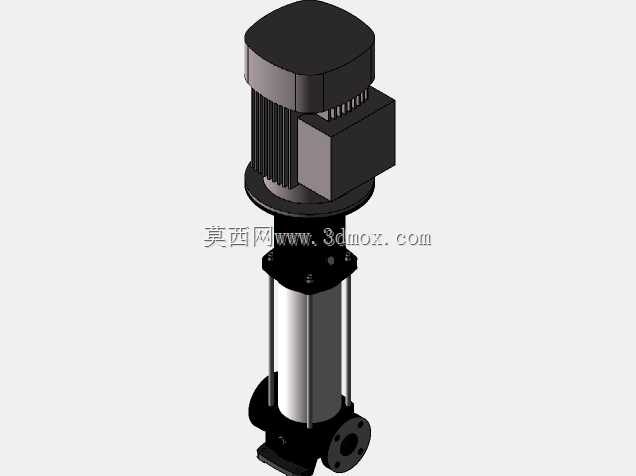

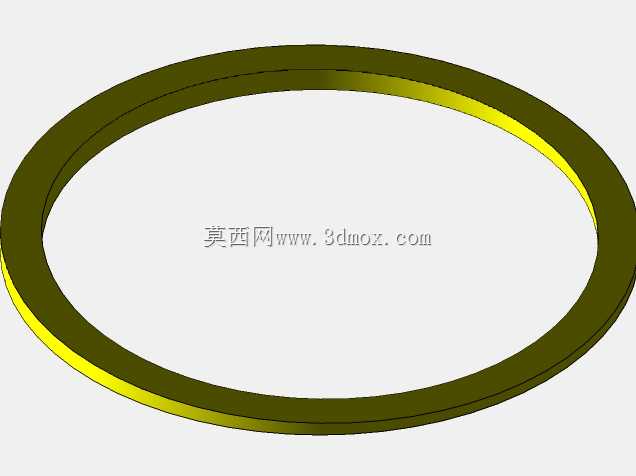

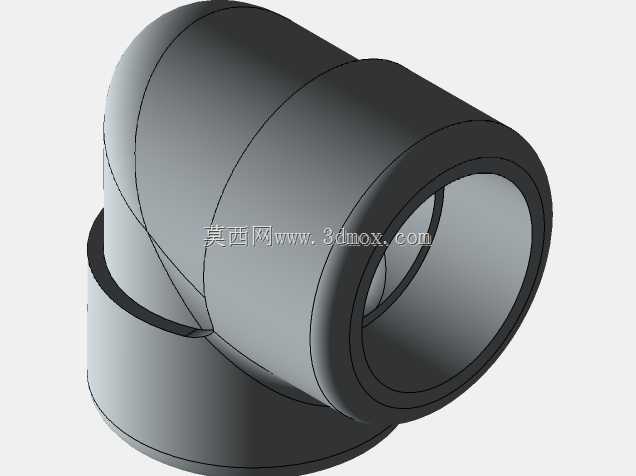

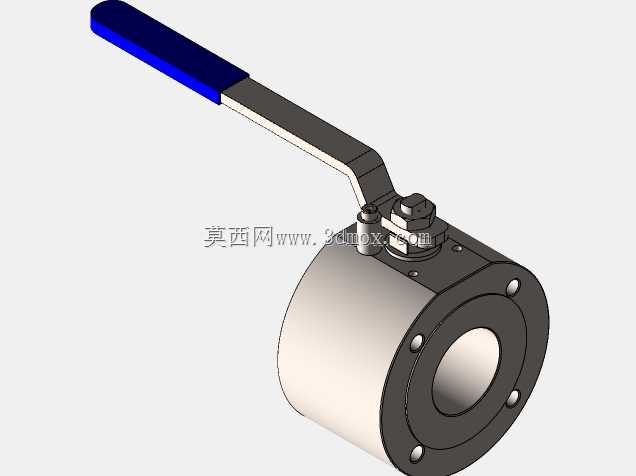

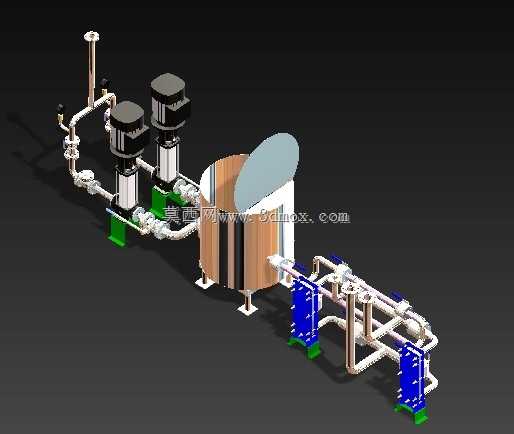

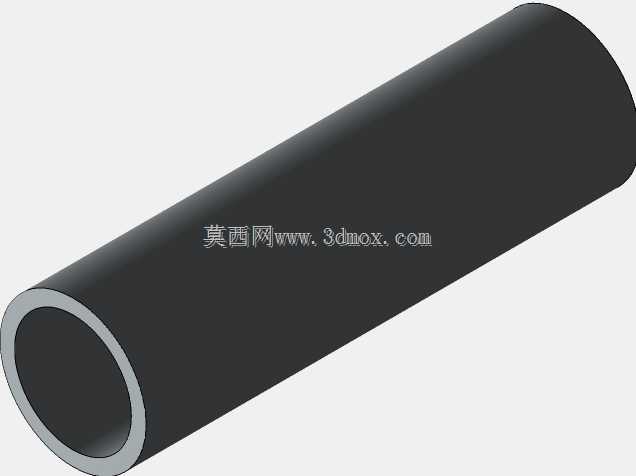

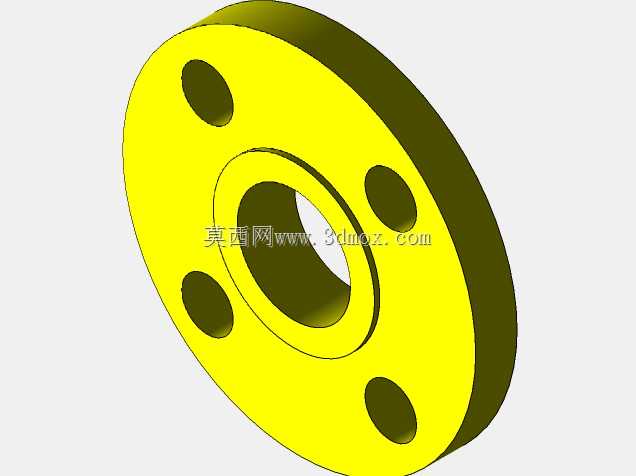

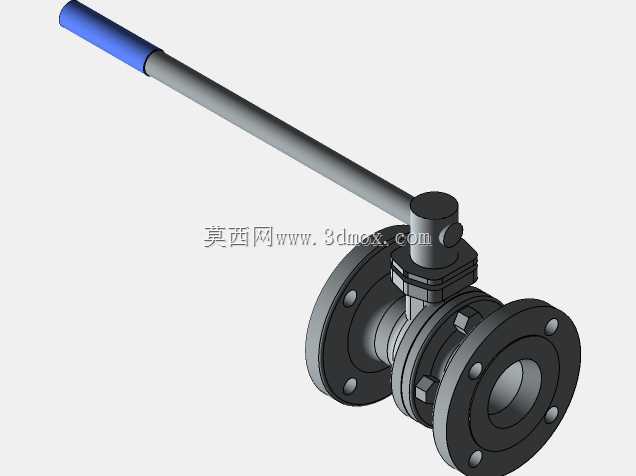

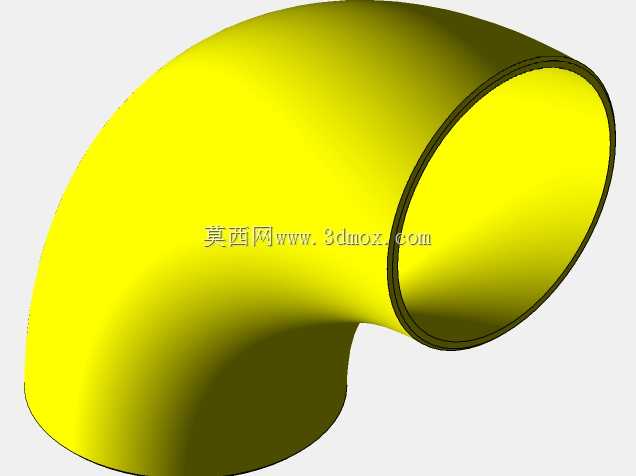

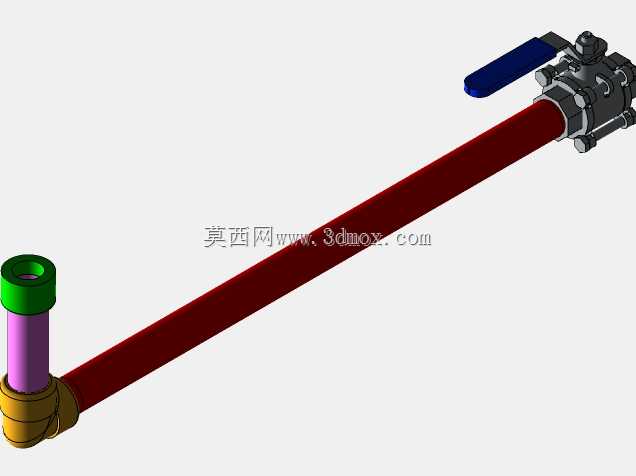

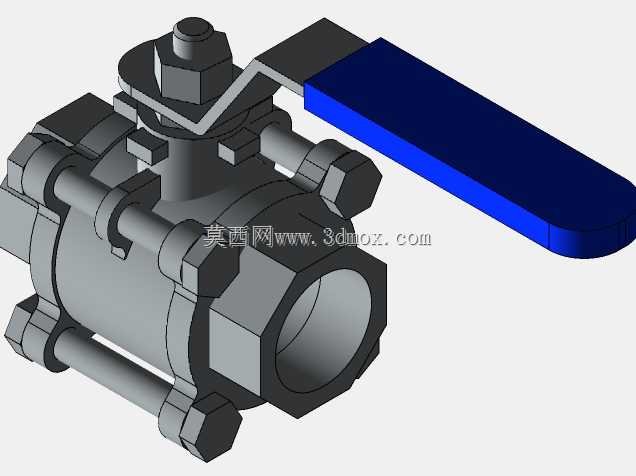

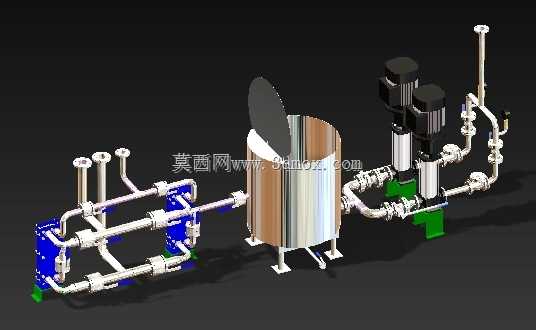

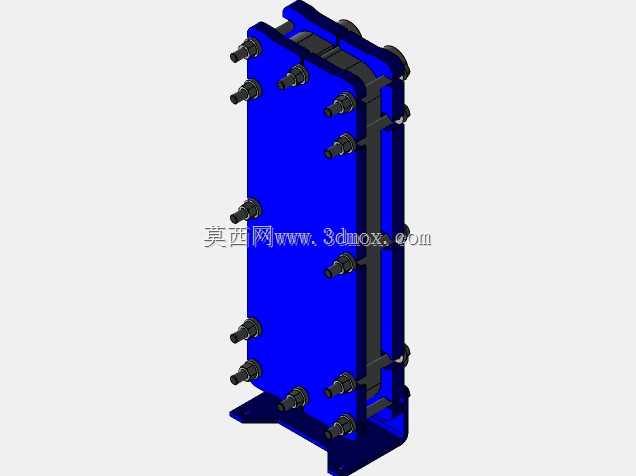

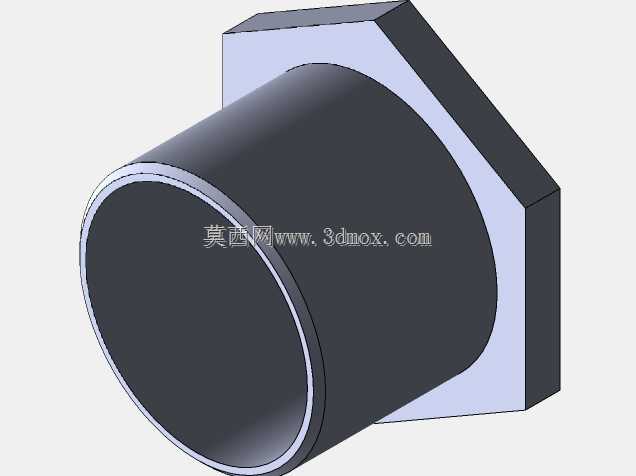

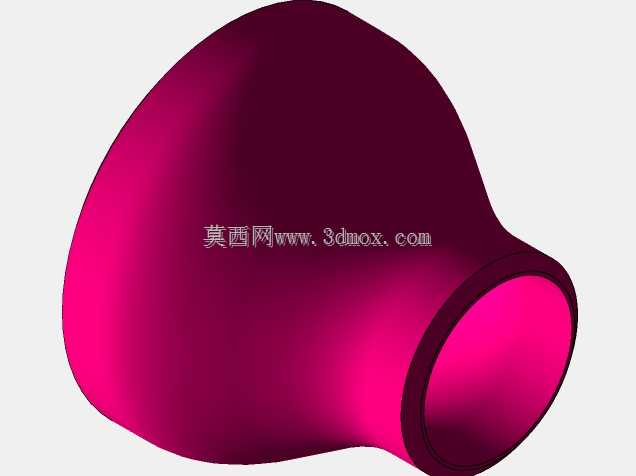

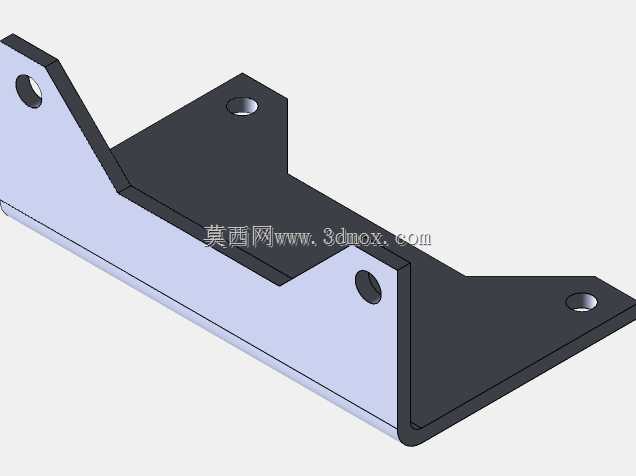

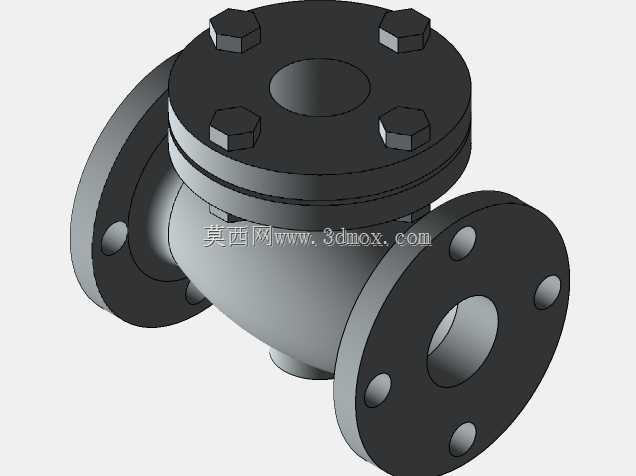

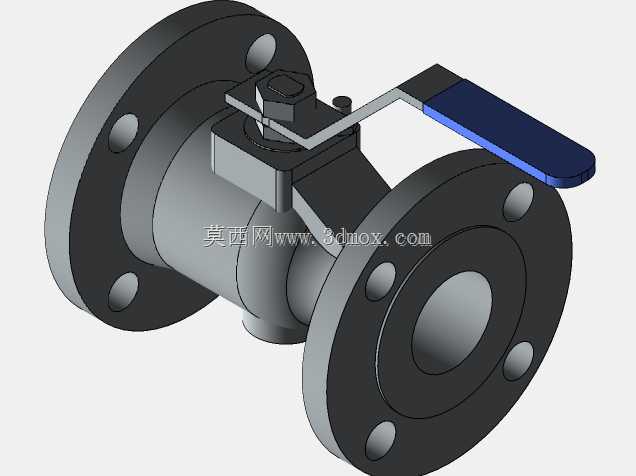

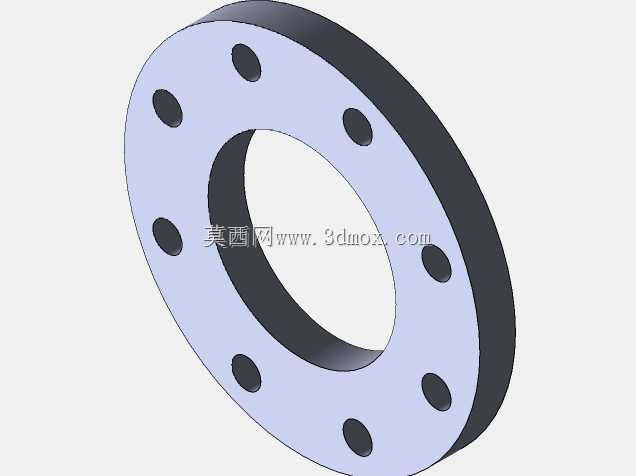

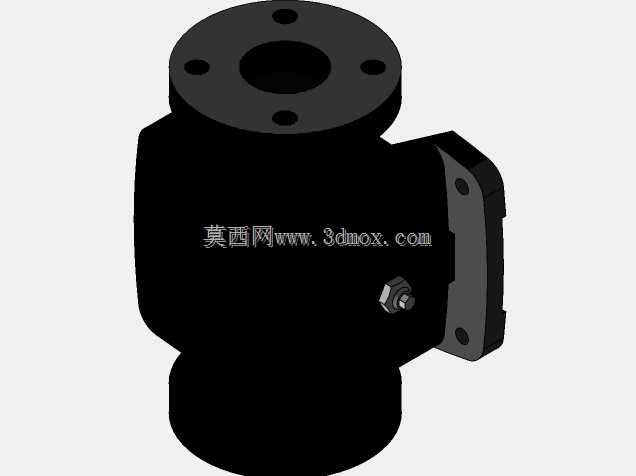

现场零散排布的冷却管路常出现焊口错位、支墩沉降拉裂焊缝的问题，这套撬装结构把所有换热、泵送、储液部件整合在同一型钢底座框架内，从根源上规避了现场散件安装的公差累积隐患。框架选用的矩形型钢在焊接前做了抛丸除锈预处理，拼接节点处预留了2mm的焊接收缩余量，避免焊接变形导致后续泵组安装时联轴器同轴度超差。底座面板上的安装孔全部采用数控冲孔加工，孔位公差控制在±0.1mm以内，泵组、不锈钢储罐、板式换热器的固定脚可以直接对位穿装螺栓，不需要现场扩孔修配。管路走向完全顺着部件接口的法线方向排布，弯头全部采用大曲率半径的冲压弯头，减少流体在管内的沿程阻力，泵出口位置的软接接头预留了15mm的轴向压缩余量，能吸收泵组长时间运行产生的振动，避免振动传递到框架引发紧固件松动。不锈钢储罐的支脚做了加高处理，底部预留出排污阀的操作空间，罐体侧面的液位接口和板式换热器的进水口处于同一水平高度，减少管路爬升带来的气堵风险。框架顶部的横梁没有做满铺设计，只在吊装受力点位置加焊了加强筋，既满足整橇吊装的强度要求，也给后期检修预留了足够的操作空间，操作人员站在底座面板上就能直接完成滤芯更换、阀门调校的作业，不需要额外搭设检修平台。板式换热器的安装位置特意靠近橇体边缘，拆开侧板就能直接清洗板片，不用挪动周边的管路和泵体。所有管路的法兰对接面都做了水线加工，密封垫选用耐温丁腈橡胶材质，装配时螺栓对角预紧，预紧力偏差控制在5%以内，避免运行过程中出现渗漏。撬体边缘预留了对外连接的法兰接口，现场只需要对接进出液总管和电源接线就能投入使用，不需要在现场做大量焊接配管作业，大幅缩短了现场安装的工期，也减少了现场焊接带来的防腐层破坏、焊渣残留堵塞管路的问题。
