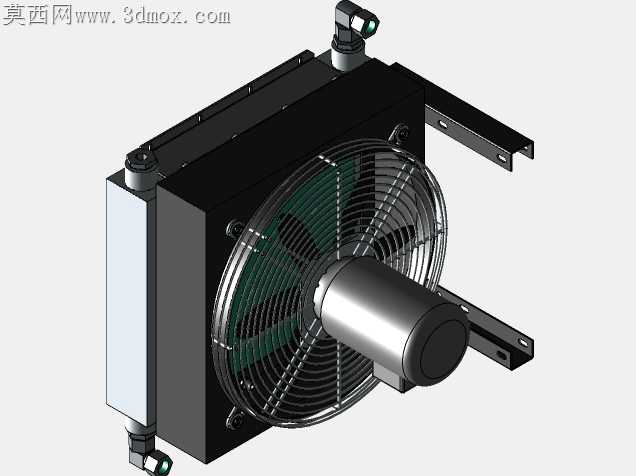

带轴流风机的车载机油冷却散热装置

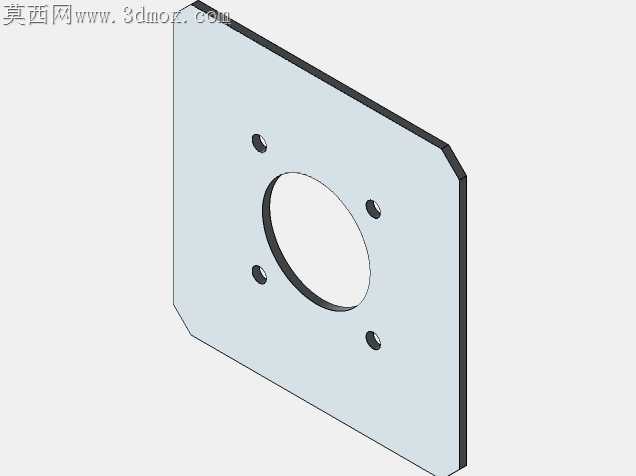

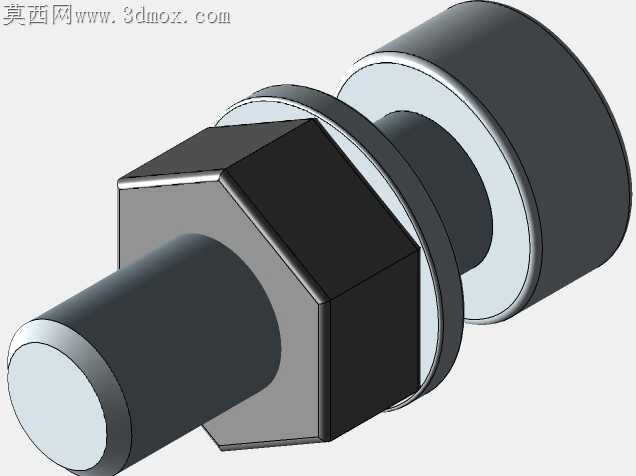

上次给改装车队做配套油冷件的时候，现场试装就出了问题，早先选的薄款芯体在连续高负荷工况下，机油进出温差压不到设计阈值，跑赛道圈速到第三圈就出现油温报警，拆检的时候还发现安装支架的折弯角有细微毛刺，和车架固定位蹭掉了电泳层，时间长了容易锈穿。这次做结构的时候特意把芯体厚度加了两公分，同时重新排布了散热翅片的冲片间距，没有照搬市售款的等距排布，靠近进油口的区域翅片密度稍高，刚进入冷却器的高温机油能快速把热量导到翅片上，靠近出油口的区域翅片间距放宽，减少风阻让轴流风机的风量能穿透整个芯体，不会出现芯体背风区积热的问题。做跨软件转档的时候踩过坑，最初把Solid Edge里做的装配体导成STEP格式的时候，风机防护网的钢丝圈和支架的配合面出现了破面，不是那种大面积的面缺失，是几处微米级的缝隙，导入工程图模块做干涉检查的时候一直报虚警，反复调整转档精度才把破面补上，后来导出IGES格式做备份的时候特意把缝合公差调到了0.02mm，避免后续拿去做加工开模的时候出现轮廓偏差。安装支架的设计也做了量产取舍，最早想做整体式的冲压支架，强度确实够，但不同车型的安装孔位差得挺多，后来改成了分体式的可调支架，支架上开了长圆孔，不用重新打孔就能适配±15mm的安装位偏差，支架和芯体连接的地方加了橡胶减震垫，不是硬连接，车辆行驶的时候的震动不会直接传到芯体上，避免长期震动导致芯体焊缝开裂。风机的选型也匹配了实际工况，没有选高转速的暴力扇，那种风机噪音大还耗电大，选的是中转速大扇叶的轴流风机，风量够的同时运行电流小，不会给车辆电路造成额外负担，风机接线的位置特意做了防水接头，之前有客户反馈老款的接线端子裸露，洗车的时候进水烧了保险，这次把接头放在了芯体上方的避水位置，还加了橡胶密封圈。进出油口的接头选的是万向可调式的，安装的时候不用硬掰油管，能顺着油管的走向调整角度，避免油管折角堵油，接头的密封面做了锥面设计，不用额外打密封胶就能保证密封，后期维护拆洗也方便。做标注的时候特意把芯体的承压值、适用油温范围、风机额定电压这些参数标在了显眼的位置，不会让加工方或者安装的师傅搞错参数，之前就遇到过加工方把承压等级搞错，做出来的芯体打静压的时候出现渗漏，返工耽误了一周多的交期。整个结构没有多余的装饰件，所有的结构都是为了散热效率和安装可靠性服务，没有为了好看做没用的造型凸起，毕竟装在车架上的功能件，稳定好用比外观花哨重要得多。
