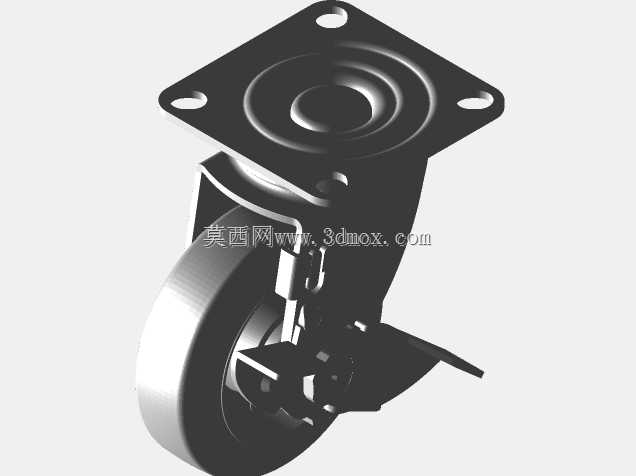

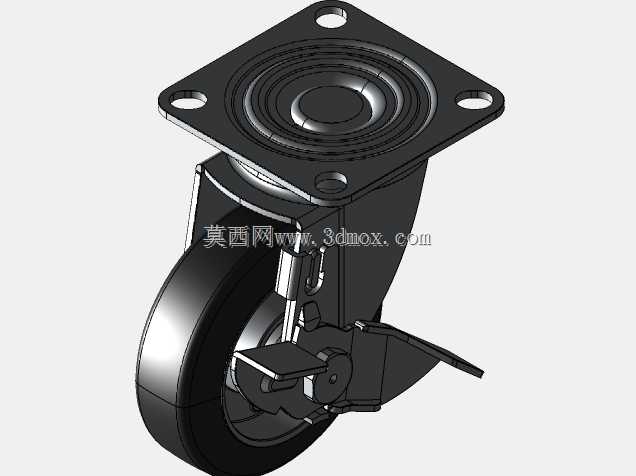

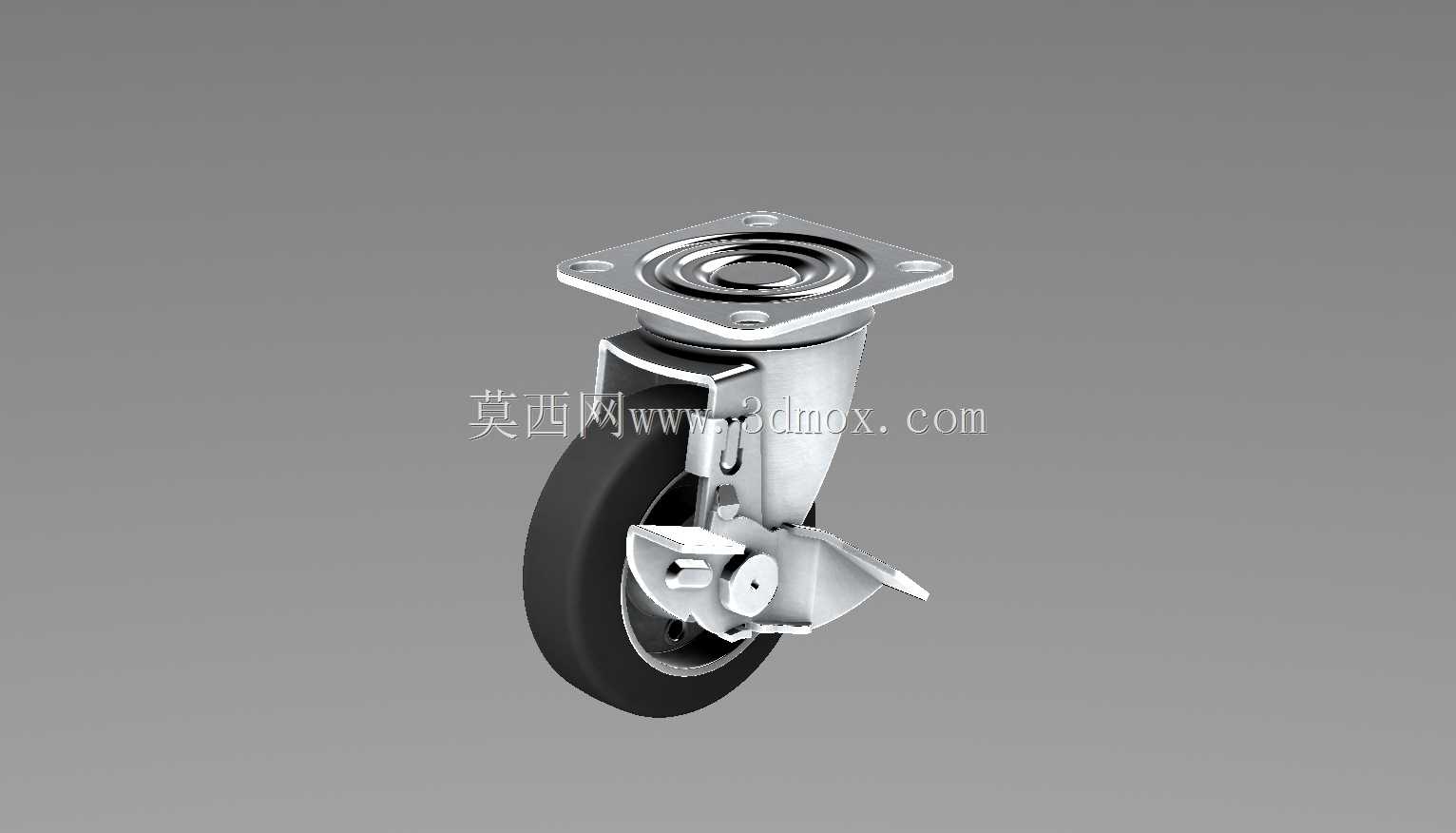

100mm直径带刹车万向工业脚轮

车间周转设备的脚轮失效大多不是轮体磨损，而是刹车结构卡滞、安装板受力变形导致的偏载啃轨，这款带锁脚轮的结构设计刚好对准了这些现场频发的加工与装配痛点。顶部方形安装板的四个安装孔做了沉头倒角处理，不是单纯为了螺丝装配后不凸起，沉头深度控制在1.2mm刚好适配M8内六角螺丝的头部高度，安装时不用额外加垫片找平，避免了装配时螺丝头部高出安装面导致的设备底板与脚轮贴合面存在间隙，长期受交变载荷后安装板翘曲的问题。安装板下方的回转支承采用了双层钢珠滚道结构，滚道的曲面弧度做了0.3mm的修形，不是常规的等半径圆弧，滚道接触点的应力分布更均匀，满载时转向不会出现卡涩，也不会因为长期单侧受力出现滚道凹陷。刹车踏板的触发行程做了限位设计，踩下后锁舌刚好卡入轮体侧面的齿槽，不会出现过压导致锁舌变形，也不会因为行程不足刹车打滑，锁舌的接触面做了15度的斜角，哪怕轮体有轻微磨损，也能保证锁止到位。轮架的折弯处做了圆角过渡，没有尖锐的直角应力集中区，冲压成型时不会出现折弯开裂，表面镀锌层的附着力也更好，不会在折弯处出现镀层脱落生锈的问题。轮体采用的是高弹性聚氨酯材质，轮毂和橡胶层的结合面做了滚花处理，注胶时橡胶能嵌入滚花缝隙，长期重载滚动不会出现胶层和轮毂脱开的情况，轮面的弧度做了微凸设计，和地面接触时是面接触不是线接触，滚动阻力更小，也不会在环氧地坪上留下压痕。轮轴和轮架的配合公差选了H7/g6的间隙配合，既保证转动灵活，又不会因为间隙过大出现轮体晃动，轴端的卡簧槽位置做了0.1mm的加深处理，卡簧装入后不会因为振动脱出，避免使用过程中轮体脱落的安全隐患。
