渐变拓扑线框立方体空间结构创意造型

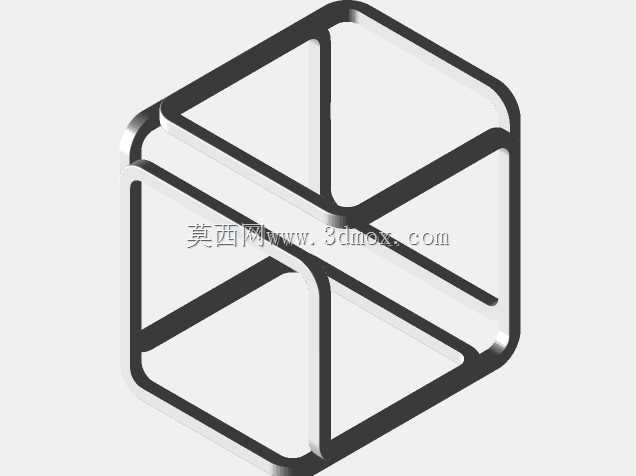

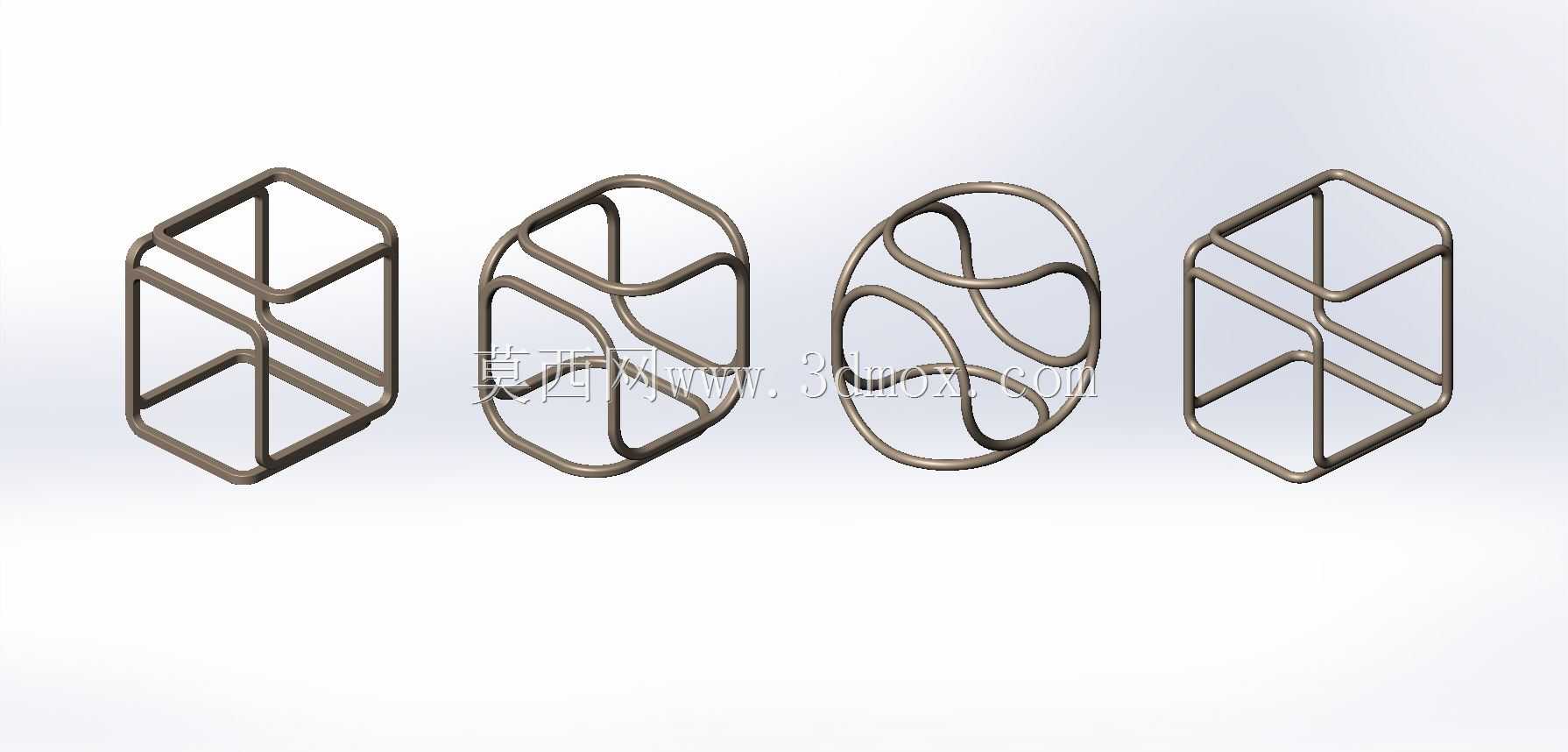

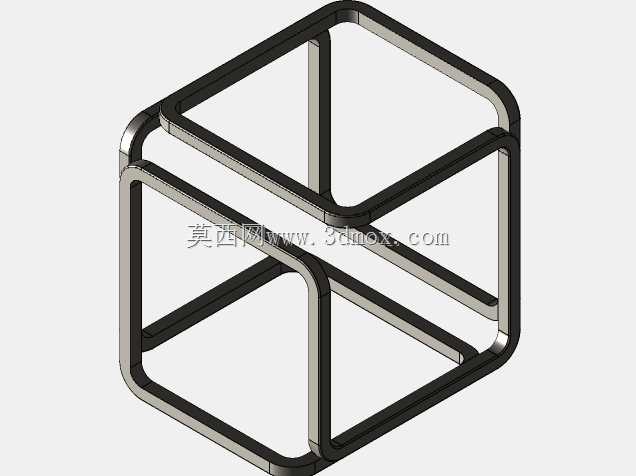

　　这类线框拓扑结构件，在工业场景中常作为传感器安装的基准载体使用，尤其适配需要多维度空间定位的视觉检测工位，线框的通透特性不会遮挡检测光路，同时能为传感器提供稳定的安装基准面。从结构设计逻辑来看，整个造型从两端的标准正六面体线框，逐步向中段的类球形线框平滑过渡，所有杆件的截面尺寸保持一致，过渡段的曲线曲率连续，没有出现应力集中的锐角拐点，这种设计既保证了整体结构的轻量化，又能在承受多方向载荷时保持均匀的应力分布。在实际安装使用时，两端的立方体线框端面可以直接对接标准的安装基座，端面的四个连接点坐标完全匹配常规工业铝型材框架的安装孔位，不需要额外设计转接件，中段的球形线框区域可以根据检测需求，在任意杆件位置加装微型传感器，

　　线框杆件的直径统一为6mm，适配市面上绝大多数小型传感器的抱箍安装尺寸，不需要额外加工安装孔。设计过程中首先确定了两端立方体的边界尺寸，整体长度控制在120mm，端面立方体的边长为40mm，中段最大轮廓直径为45mm，所有杆件的中心线都基于连续的空间样条曲线生成，保证每一段杆件的衔接处都能实现G2连续，避免3D打印或者数控加工时出现台阶状的衔接痕迹。这种结构在自动化检测设备中，主要用于多目视觉传感器的标定支架，线框的每一个交叉点都可以作为标定的基准坐标点，相比实心的标定块，线框结构不会产生视觉遮挡，能够让多个角度的相机同时捕捉到基准点，大幅提升标定效率。同时这种渐变拓扑的结构也可以作为流体管路中的导流骨架，外部包覆滤网后，

　　能够让流体经过时产生均匀的紊流效果，避免局部流速过快导致的检测数据偏差。在建模过程中，需要先绘制两端立方体的线框草图，再绘制中段球形的线框轮廓，通过空间曲线的桥接命令实现各对应边的平滑连接，所有杆件的扫描路径都要保证曲率连续，避免出现曲率突变导致的结构强度下降，同时要控制整体的重量，在采用树脂3D打印制作时，整体重量不超过15g，不会对安装基座产生额外的负载。安装边界方面，整体结构的最大外接轮廓直径不超过50mm，长度120mm，能够直接嵌入到内径55mm的检测通道内部，两端的安装端面预留的连接点间距为30mm，和常规的传感器安装支架孔位完全兼容，不需要对现有设备进行改造就可以直接替换原有支架。

　　结构的杆件壁厚根据加工方式不同可以灵活调整，采用金属3D打印时壁厚可以设置为1mm，满足结构强度要求的同时进一步降低重量，采用数控加工时可以将杆件拆分为多个分段，通过焊接或者螺纹连接组装，降低加工难度。这种渐变线框结构相比传统的固定式支架，能够兼容更多角度的传感器安装，不管是对射式光电传感器还是视觉相机，都能找到无遮挡的安装位置，同时线框的镂空结构不会积灰或者积存生产过程中的碎屑，日常维护只需要简单吹扫就可以完成清洁，适合在工业生产现场的恶劣环境下长期使用。在结构强度校核时，对两端施加10N的径向载荷，整体最大变形量不超过0.02mm，完全满足传感器安装的精度要求，不会因为设备运行过程中的振动导致传感器位置偏移，保证检测数据的稳定性。
