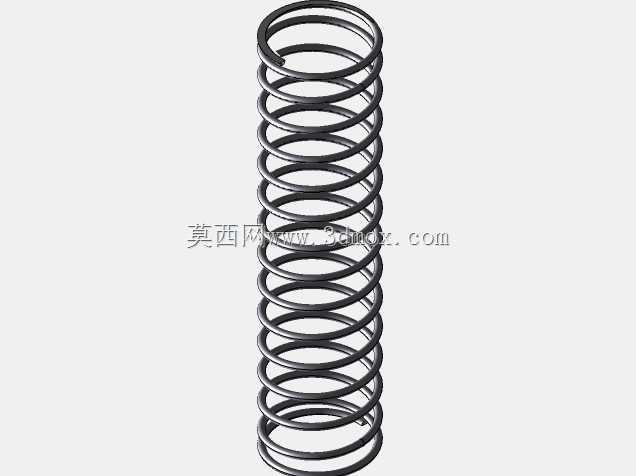

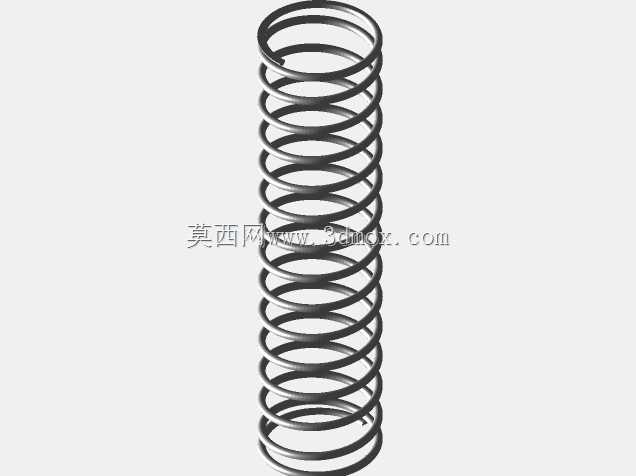

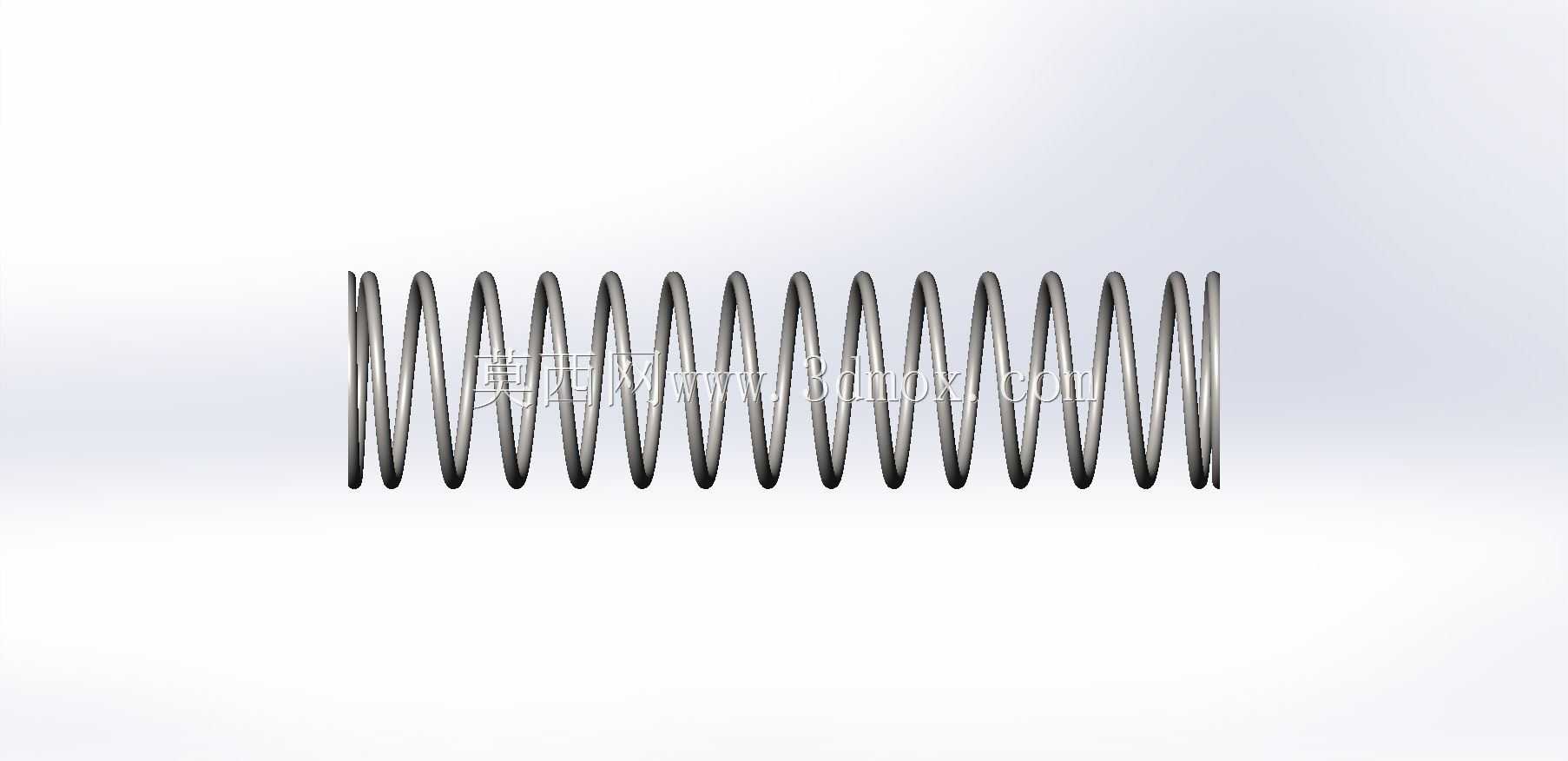

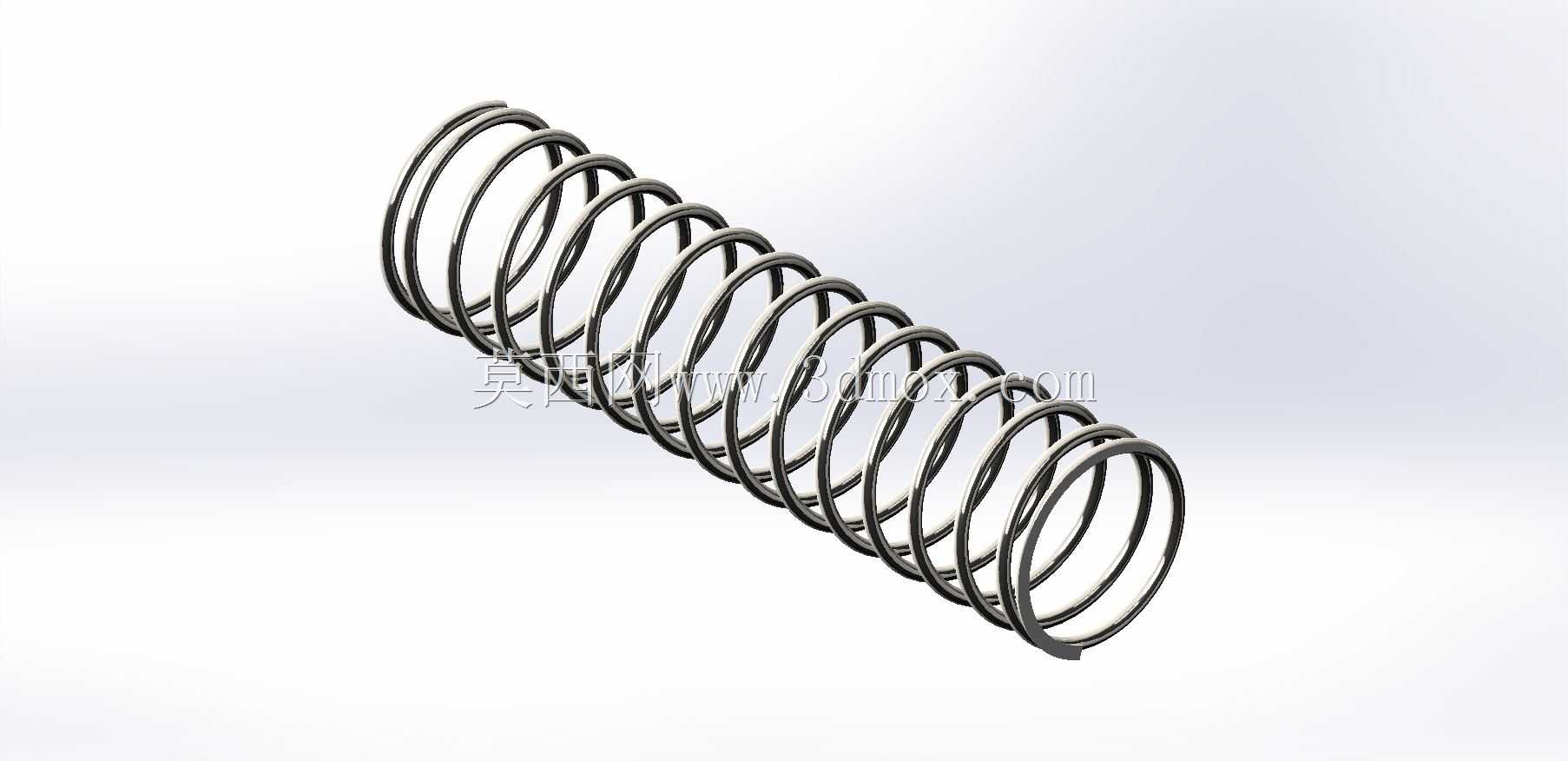

两端封闭型圆柱螺旋压缩弹簧结构

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖度极高的基础零件，本次呈现的两端封闭型结构，是针对常规安装工况做了端部优化的成熟构型。不同于开口端弹簧安装时易出现的端圈滑移、支撑面偏载问题，该结构两端的支撑圈做了并紧磨平处理，端部的封闭结构能让弹簧在安装到对应安装孔或者定位轴上时，端圈与支撑座的接触面积更大，受力时不会出现端圈卡滞、偏斜的问题，尤其适合对弹簧安装垂直度有要求的工位，比如各类阀门的阀芯复位、自动化设备的缓冲顶出机构、小型工装的弹性压紧结构中，这种封闭端的设计能大幅降低弹簧长期往复压缩后的端面磨损，延长零件的实际使用寿命。

　　从设计逻辑来看，这类弹簧的有效圈数与支撑圈数做了明确区分，中间段的有效圈承担主要的弹性变形功能，两端各有一圈到一圈半的并紧支撑圈不参与弹性变形，仅起到定位支撑的作用，这种设计能避免弹簧在压缩到极限行程时，端部圈与有效圈之间出现应力集中的问题。建模过程中需要严格控制螺旋线的升角一致性，保证每一圈簧丝的间距均匀，避免出现节距偏差导致的压缩过程中弹力非线性变化；端部并紧段的螺旋线需要做平滑过渡，不能出现曲率突变，否则在实际受载时过渡位置会出现应力集中，提前出现疲劳断裂的问题。

　　实际选型应用时，需要先确认安装边界的尺寸：弹簧的外径要适配安装孔的内径，单边预留0.5到1毫米的间隙，避免弹簧压缩变形时外径胀大与安装孔壁发生摩擦卡滞；弹簧的内径要比配套的定位轴外径大0.3到0.8毫米，保证弹簧往复运动时不会与定位轴发生剐蹭磨损。自由长度的选择需要结合预压量和工作行程来确定，通常预压量设置为自由长度的10%到15%，避免弹簧在零预压状态下出现松动异响，同时最大工作压缩量不能超过弹簧全变形量的80%，防止簧丝应力超过材料的屈服极限，出现永久塑性变形。

　　这类封闭端弹簧的适用场景非常广泛，小到消费电子的按键复位结构，大到工业设备的重载缓冲工位，都能见到同构型的零件，区别仅在于簧丝直径、弹簧中径、有效圈数的参数差异。建模时除了螺旋扫掠的主体结构，端部的磨平处理需要贴合实际加工工艺，支撑圈的端面要磨出不少于3/4圈的平面，保证支撑的稳定性，不能出现尖角或者毛刺结构，否则安装时会刮伤配套的支撑座表面，长期使用后产生的金属碎屑还会进入设备的运动副，造成额外的磨损问题。在做结构装配验证时，需要模拟弹簧的全行程压缩过程，检查压缩到极限位置时各圈簧丝之间是否存在干涉，确认两端支撑面与安装基准的平行度符合要求，避免实际装配后出现弹簧歪扭、弹力方向偏移的问题，影响整套机构的动作可靠性。
