多规格金属环形波纹弹簧结构设计

　　这类环形波纹弹性构件，在精密装配、密封补偿、小空间载荷缓冲场景中应用十分广泛，不同于常规圆柱螺旋弹簧，这类环形波纹结构可以在极窄的轴向安装空间内提供稳定的弹性力，很多对安装尺寸有严格限制的阀组、密封腔体、精密轴承预紧结构里，都会用到这类弹性元件。从结构形态来看，不同规格的环形波纹构件，其波高、波距、圈数、截面轮廓都有明确的设计边界，大尺寸的多圈叠层环形波纹件，通常用于大直径腔体的轴向补偿，比如大口径管道法兰连接位置的密封预紧，不需要额外加装厚重的弹性垫片，依靠自身的波纹形变就能补偿法兰面的加工公差、温度变化带来的轴向伸缩量，同时维持稳定的密封压紧力，避免螺栓预紧力衰减导致的介质泄漏。小尺寸的单圈环形波纹件，

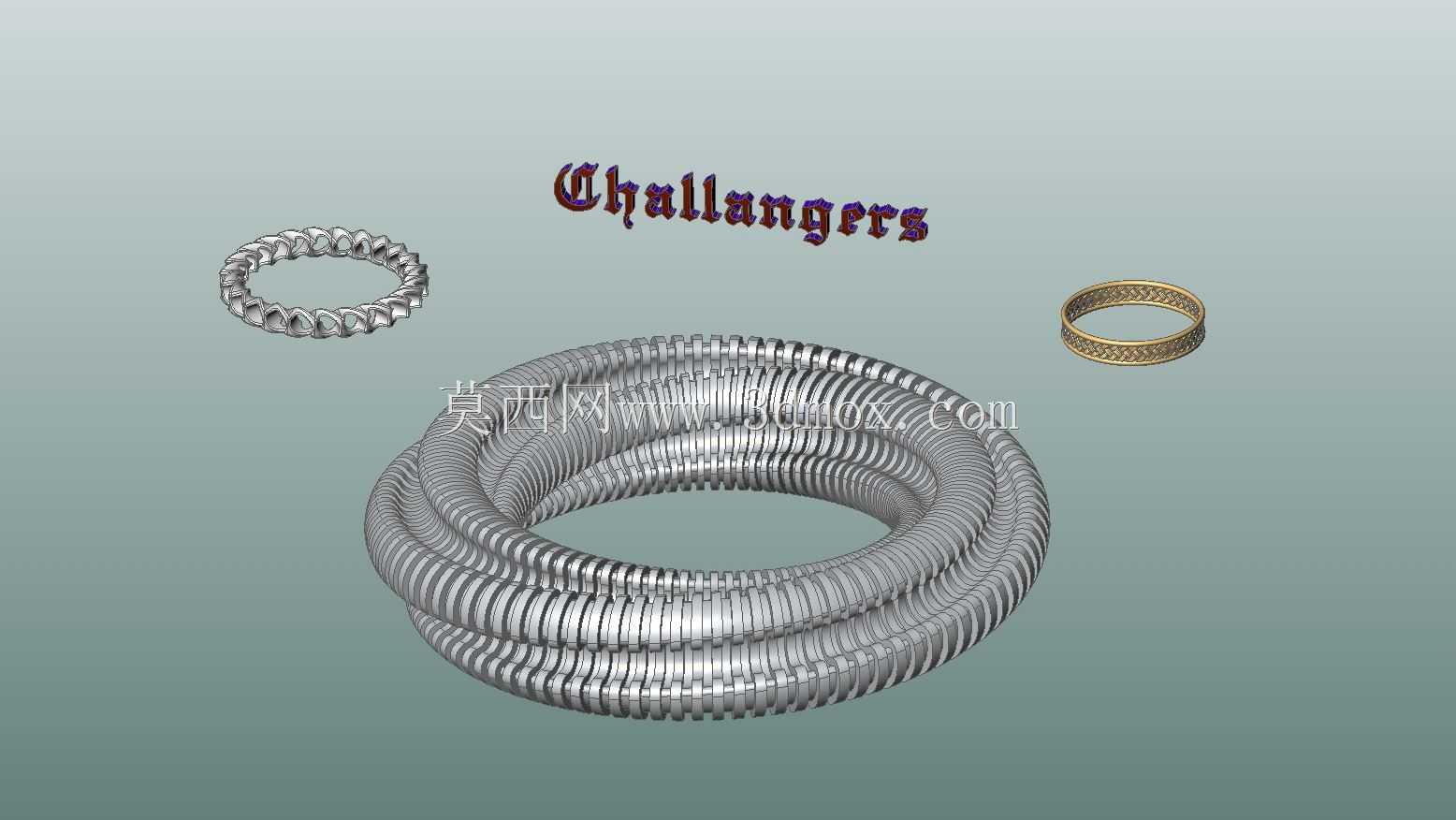

　　更多用在精密仪器的内部装配环节，比如传感器装配时的触点预紧、小型轴承的轴向游隙消除，这类场景下安装空间往往只有几毫米的轴向余量，常规线径的螺旋弹簧根本无法布置，而薄金属带成型的环形波纹弹簧，轴向压缩量可以达到自身自由高度的30%-40%，同时弹力线性度更好，不会出现常规弹簧侧倾、卡滞的问题。设计这类构件的时候，首先要明确安装边界的约束条件，包括安装槽的内径、外径尺寸，允许的最大轴向安装高度，需要提供的工作载荷范围，以及工作环境的温度、介质腐蚀特性。以图中展示的不同规格环形件为例，大尺寸叠层结构的波纹环，在建模时需要先确定单圈波纹的螺旋升角，每一圈波纹的波峰波谷要对齐叠合，保证受力时各圈的形变均匀，不会出现局部应力集中的问题；

　　带细密纹理的小尺寸环形件，表面的纹理结构一方面是为了增加接触摩擦力，避免安装后出现周向转动，另一方面也可以在接触密封面时形成多道密封线，提升密封效果。建模过程中要重点控制波纹的圆角过渡，所有波峰波谷位置都不能出现尖锐棱角，否则冲压成型或者车削加工时会出现应力开裂，实际使用中反复压缩形变也容易在棱角位置产生疲劳裂纹，缩短构件的使用寿命。不同规格的环形件，其截面形状也有区别，部分采用圆形截面缠绕成型的环形波纹件，适合载荷较小、形变行程稍大的场景，而扁截面金属带卷制的波纹环，刚度更大，适合需要较大预紧力、安装空间更紧凑的场景。在实际选型应用时，要先核算安装槽的深度，保证弹簧压缩到工作高度时，不会出现并圈死点，

　　预留10%左右的余量应对工况波动带来的额外形变；同时要匹配安装槽的径向尺寸，环形件的外径要比安装槽内径小0.2-0.5mm，内径比安装定位轴的直径大0.1-0.3mm，避免工作过程中出现卡滞、偏磨的问题。这类环形弹性构件相比传统的弹性垫片，弹力一致性更好，疲劳寿命更长，在反复交变载荷的工况下，不会出现普通垫片的应力松弛问题，很多需要长期免维护的精密设备、流体控制设备里，已经逐步替代了传统的平垫片、波形垫圈。建模时还要注意不同圈数叠层结构的配合关系，多层叠合的波纹环，相邻层的波纹方向要对应贴合，保证受力传递均匀，避免层间错位导致的弹力突变；表面带装饰纹理的小环，其纹理深度要控制在0.1mm以内，不能因为纹理加工破坏构件的整体结构强度，同时纹理的排布要均匀，保证接触端面的受力平衡，不会出现偏载。
