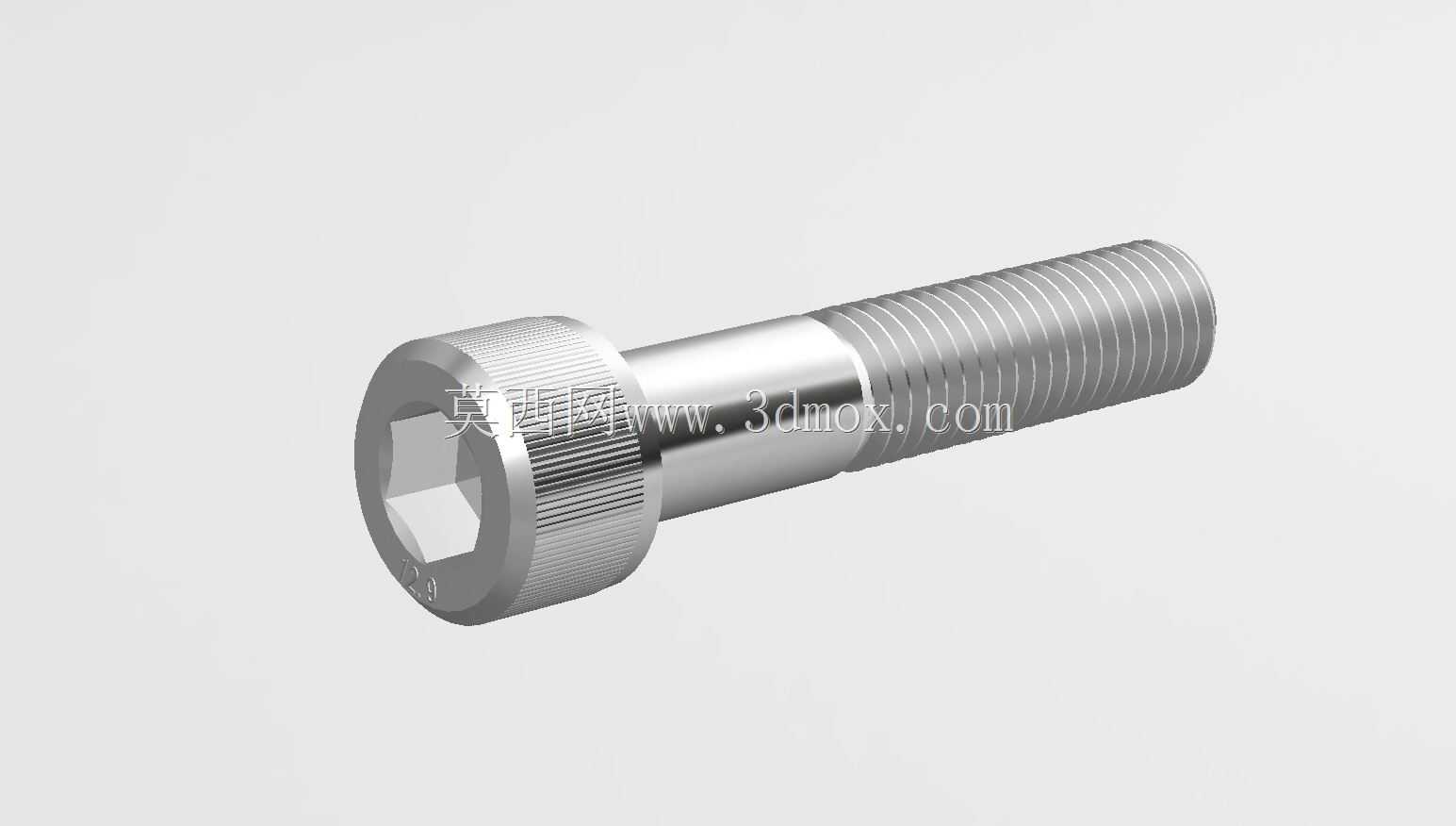

M10x50内六角圆柱头半牙螺栓结构设计

　　在各类机械装配场景中，螺纹紧固件始终是实现零部件刚性连接的核心基础元件，这款M10规格、公称长度50mm的内六角圆柱头半牙螺栓，是设备装配、工装夹具搭建、五金结构连接场景中应用频次极高的紧固件品类。从实际使用场景来看，这类螺栓常被用于模具模板锁紧、自动化设备机架拼接、机床附件固定、液压阀块安装等对连接强度、装配空间有明确要求的工况，相比外六角螺栓，内六角驱动形式的螺栓可以在沉孔内完成拧紧作业，不会出现头部突出连接面的问题，能有效缩减装配所需的外部空间，避免突出的螺栓头对周边运动部件、操作人员造成剐蹭风险。

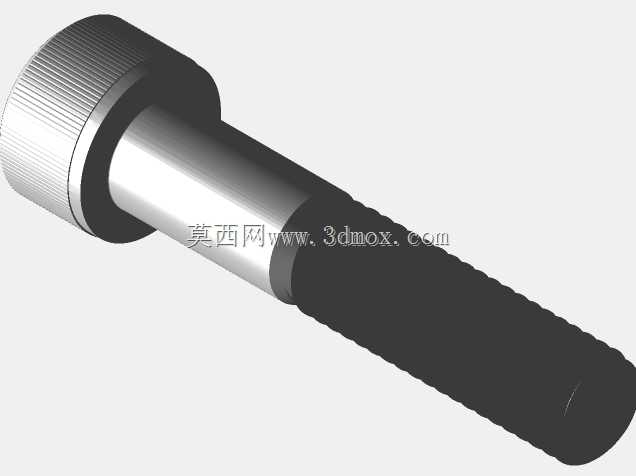

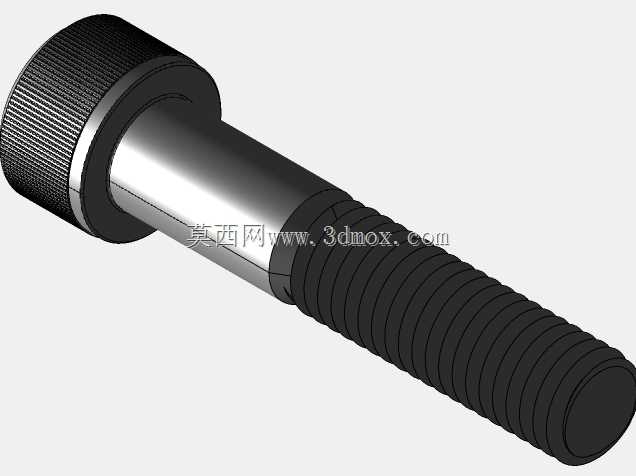

　　从功能特性来看，这款半牙结构的螺栓，光杆段直径与螺纹公称直径保持一致，当被连接件的通孔直径略大于螺纹大径时，光杆段可以与通孔形成间隙配合的定位效果，在承受横向剪切载荷时，光杆段的受力截面大于全牙螺栓的牙底截面，抗剪切能力更具优势，适合存在横向交变载荷的连接场景；螺纹段长度经过匹配设计，当锁紧总厚度在适配范围内时，螺纹段可以完全穿过被连接件，配合螺母完成锁紧，不会出现螺纹啮合长度不足导致的滑牙、连接失效问题。头部的滚花设计并非装饰结构，在手动预拧螺栓的环节，滚花带来的摩擦力可以让操作人员无需借助工具就能快速将螺栓拧入螺纹孔，提升装配效率，尤其是在狭小空间内无法直接使用内六角扳手预拧的场景，头部滚花的实用价值会更加明显。

　　设计这类螺栓时，首先要明确头部尺寸的边界约束，内六角圆柱头的头部外径、头部高度、内六角对边深度都需要匹配对应规格的拧紧力矩要求，保证拧紧过程中内六角槽不会出现打滑、崩裂的问题，头部与光杆段的过渡圆角需要做合理的应力释放设计，避免螺栓在承受轴向预紧力时，头部与杆部的连接位置出现应力集中导致的断裂。螺纹段的收尾部分需要设计合理的退刀结构，避免螺纹末端出现不完整牙型影响啮合顺畅度，同时半牙分界位置的过渡要平滑，不能出现明显的台阶锐边，防止螺栓穿入通孔时被台阶卡滞，甚至刮伤被连接件的孔壁。

　　从安装边界来看，这款螺栓的公称长度50mm是指从头部支承面到螺栓末端的总长度，在选型时需要计算被连接件的总叠厚，加上垫片厚度、螺母厚度，预留出2-3个螺距的露出长度，保证螺纹啮合长度满足预紧力要求；沉孔安装时，沉孔的直径需要大于螺栓头部外径0.5-1mm，沉孔深度要大于头部高度0.2-0.5mm，保证螺栓拧紧后头部完全沉入沉孔内，不会突出安装平面。内六角槽的尺寸需要匹配标准内六角扳手，在三维建模过程中，螺纹部分可以采用简化的修饰螺纹特征来降低模型复杂度，也可以根据仿真需求绘制精确的螺纹牙型，用于后续的有限元受力分析，验证螺纹啮合位置的应力分布是否在材料许用应力范围内。

　　在实际装配作业中，这类螺栓的拧紧力矩需要匹配螺栓的材质性能等级，8.8级强度的M10螺栓推荐拧紧力矩在35-45N·m区间，12.9级强度的螺栓推荐拧紧力矩在60-70N·m区间，实际应用中需要根据被连接件的材质、连接刚性要求做适当调整，避免力矩过大导致螺栓断裂、被连接件压溃，或是力矩过小导致连接松动。半牙结构的设计也让这类螺栓在定位连接场景中更有优势，光杆段与被连接件通孔的配合可以限制两个连接件之间的横向错动，相比全牙螺栓，半牙螺栓在承受剪切力时不会因为牙型的间隙产生横向窜动，连接刚性更稳定，适合需要精确定位的工装夹具、模具导柱固定等场景。建模过程中需要注意头部支承面的平面度要求，支承面如果存在平面度误差，拧紧后螺栓会受到附加的弯曲应力，大幅降低螺栓的疲劳强度，因此设计时需要保证头部支承面与螺栓杆部轴线的垂直度公差，避免装配后出现偏载问题。
