搪瓷杯手柄多工位滚压成型设备

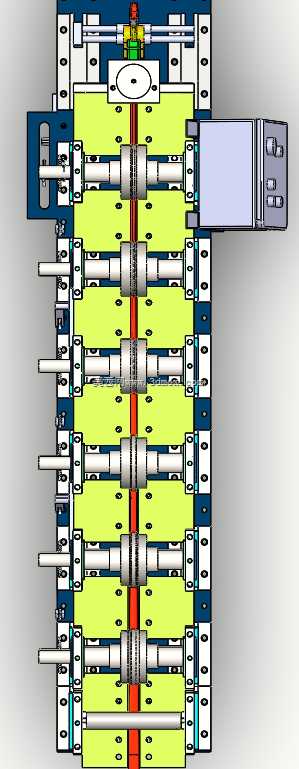

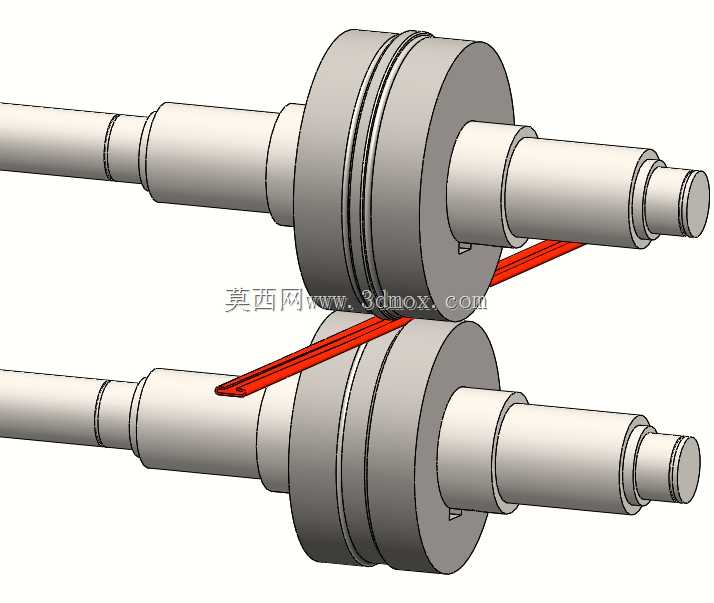

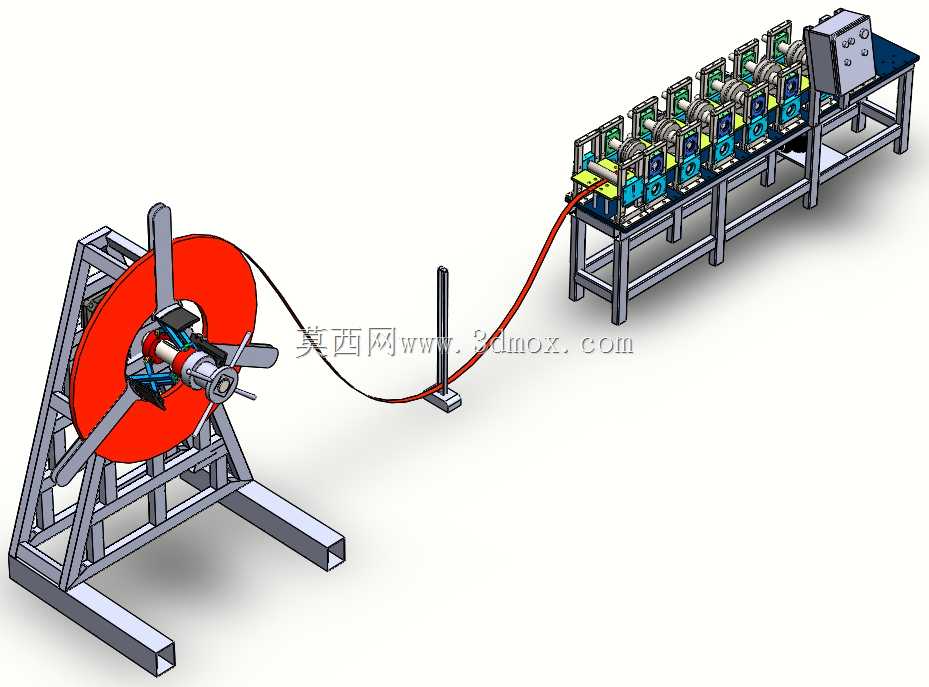

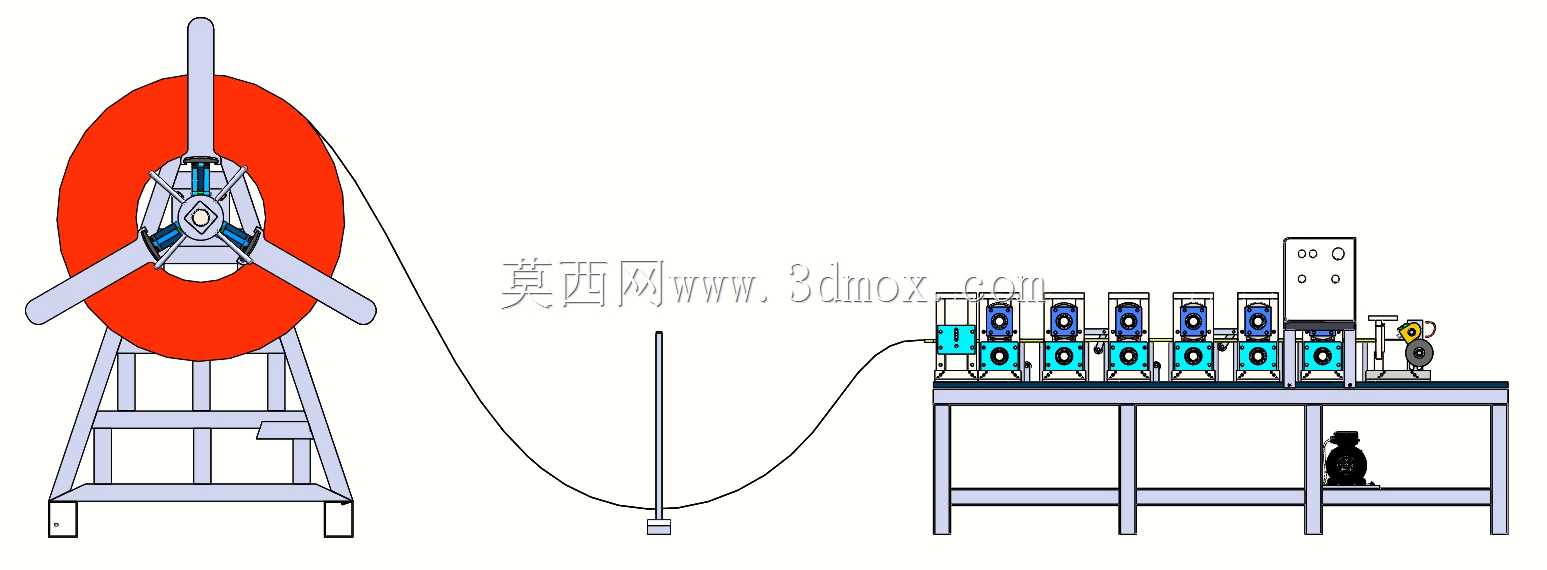

搪瓷玻璃杯手柄的滚压加工长期存在料带跑偏、成型精度不足、工位衔接错位的痛点，这款设备的结构设计完全围绕这些现场问题做了针对性优化。左侧放卷架采用锥度胀紧轴配合四辐式挡料盘，大直径料卷挂载后不会出现轴向窜动，料带引出位置设置了立式导向柱，柱面做了硬质氧化处理，摩擦系数低且耐磨，能把料带的横向偏移量控制在0.2mm以内，避免后续工位进料偏斜导致的成型报废。多工位滚压主机的机架采用型钢焊接后整体去应力处理，每个滚压工位的安装座都设计了腰型调节孔，可根据不同厚度的金属带材调整辊轮间隙，相邻工位的辊轮型面采用渐进式成型设计，从初始的平直压边到最终的手柄弧度弯折，每一道辊压的变形量都控制在材料屈服极限的合理区间，不会出现带材拉伤、开裂的问题。设备末端的控制箱集成了每一路工位的转速调节模块，能匹配不同材质带材的进给速度，避免不同工位速差导致的带材拉断或堆料。放卷架的底座采用延伸式支腿设计，大重量料卷挂载后整机重心稳定，不会因为料卷转动的惯性出现晃动，滚压工位的辊轮采用快拆式锁紧结构，更换不同规格的手柄型面时，不需要拆卸整个安装座，只需要松开锁紧螺母就能替换辊轮，大幅缩短换型调试的时间。料带从放卷架到主机的走线弧度经过反复验证，不会出现局部应力集中导致的带材变形，导向柱的高度可根据料带宽度灵活调整，适配不同规格的原材料。每个滚压工位都设置了透明防护挡板，既不观察辊轮工作状态，也能避免金属碎屑飞溅伤人，机架底部的可调脚杯可以根据车间地面的平整度调整设备水平，保证辊轮的平行度不会因为地面倾斜出现偏差。
