立式框架结构挤压成型设备

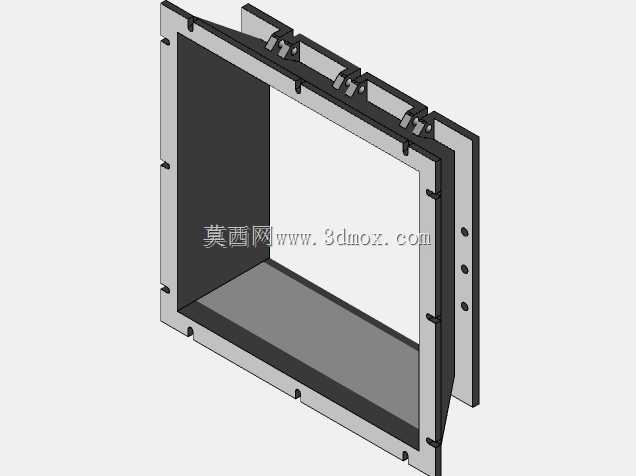

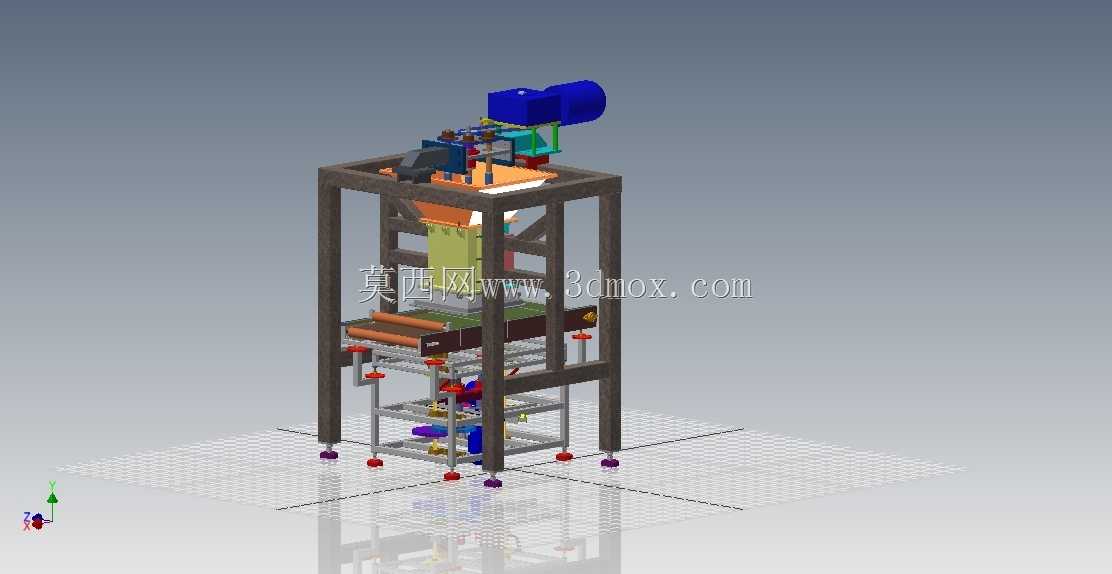

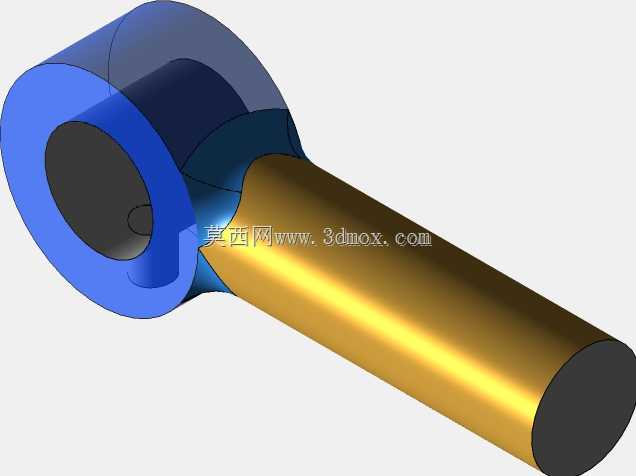

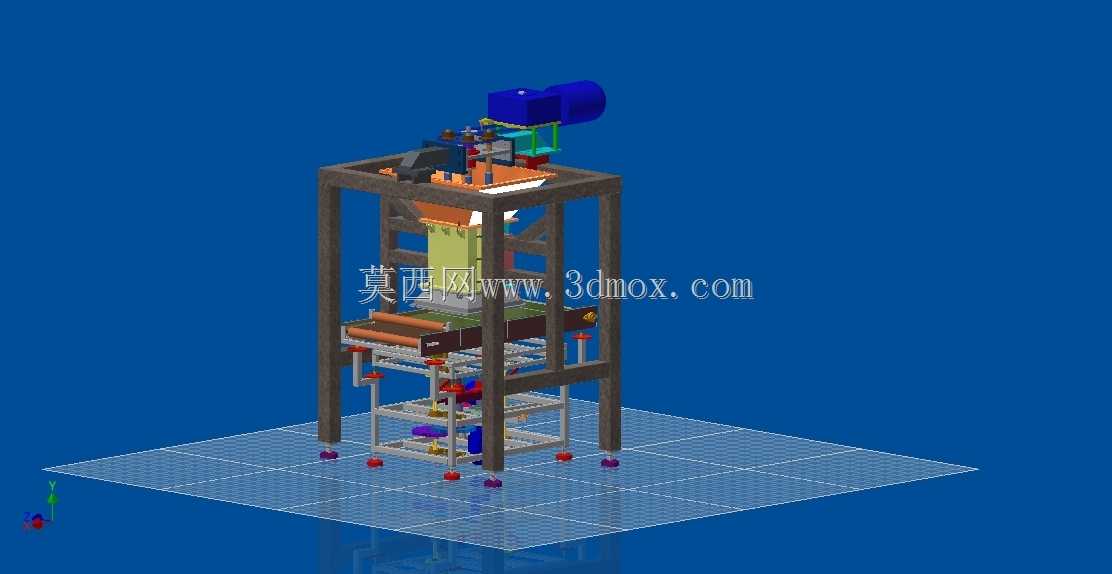

车间里挤压工位最常碰到的问题，就是开式机架在长期交变载荷下出现的立柱形变，直接导致挤压头同轴度偏移，压出的工件壁厚差超差，返修率居高不下。这套立式挤压设备的框架设计，刚好对准了这个痛点做了针对性的结构调整。四根立柱采用等截面方钢搭配上下双层横梁的封闭承力结构，没有采用常见的单侧开式悬臂设计，载荷会沿着四根立柱均匀传导到地脚支撑，不会出现单侧应力集中的问题，哪怕长期满负荷运行，机架的形变量也能控制在微米级。

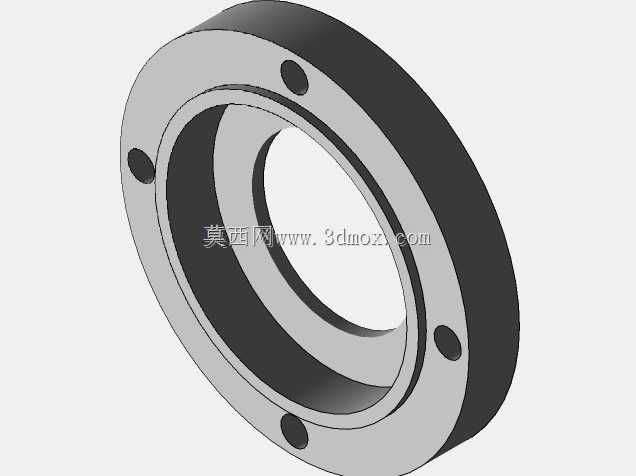

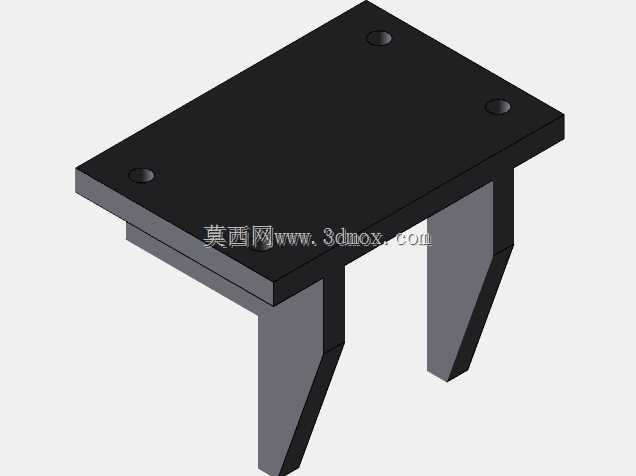

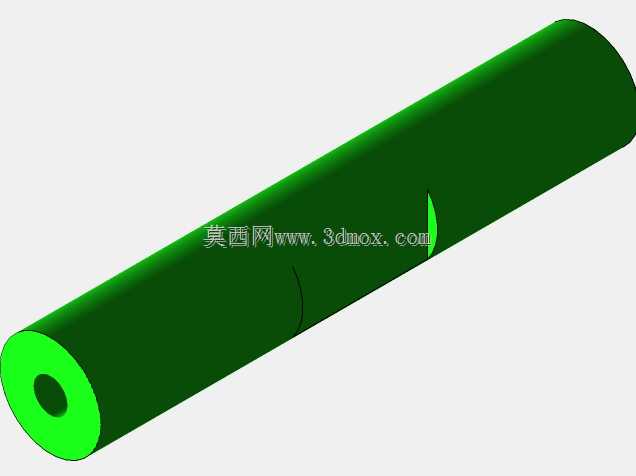

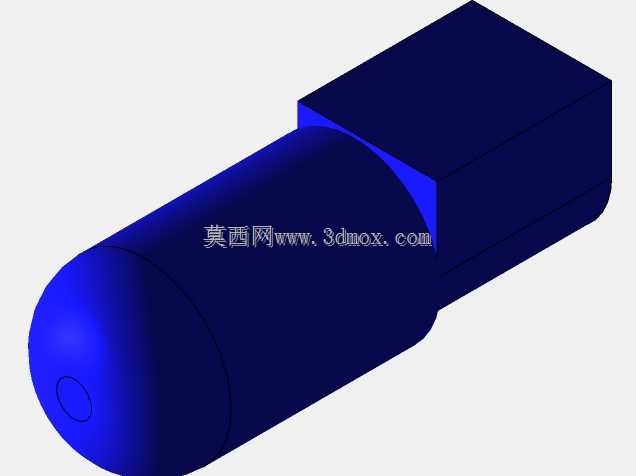

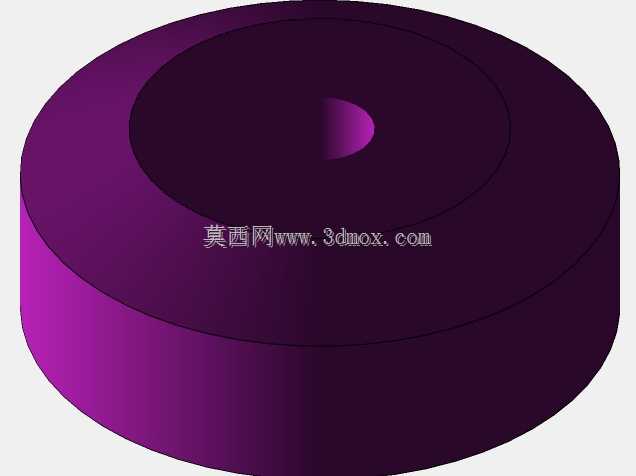

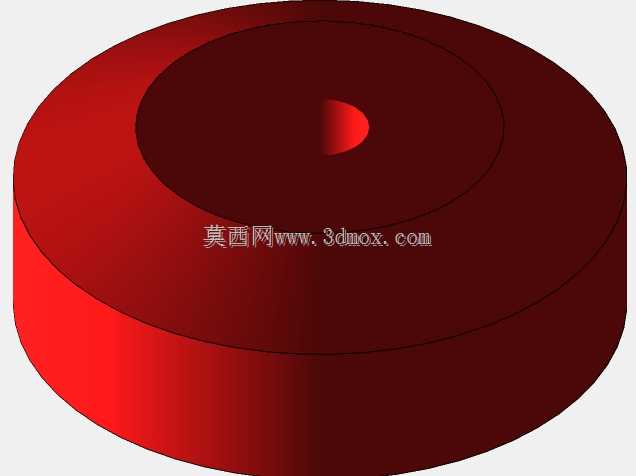

地脚位置没有直接把机架焊死在预埋板上，而是加了可调式的减震支撑脚，每个支撑脚都带细牙调节螺纹，安装的时候可以逐个调整水平度，哪怕车间地面有轻微沉降，也能快速校准机架水平，不用重新做地基处理。上层的动力单元安装位做了嵌入式的定位槽，驱动电机和减速箱的安装基面和机架是一体加工出来的，不用额外加装调整垫片，装配的时候只要把动力单元顺着定位槽推进去，就能保证输出轴和挤压螺杆的同轴度，省掉了传统装配里反复打表找正的工序。

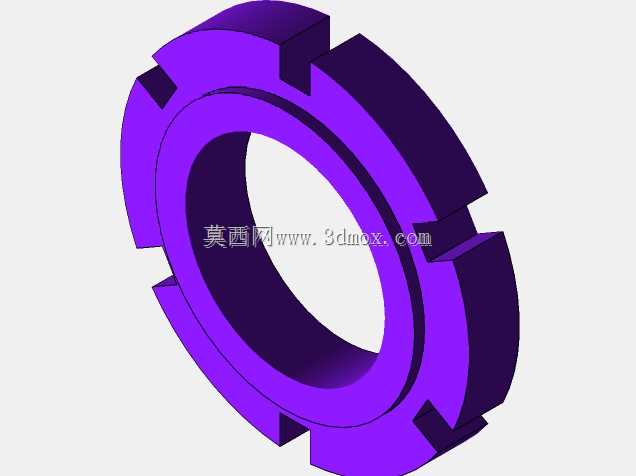

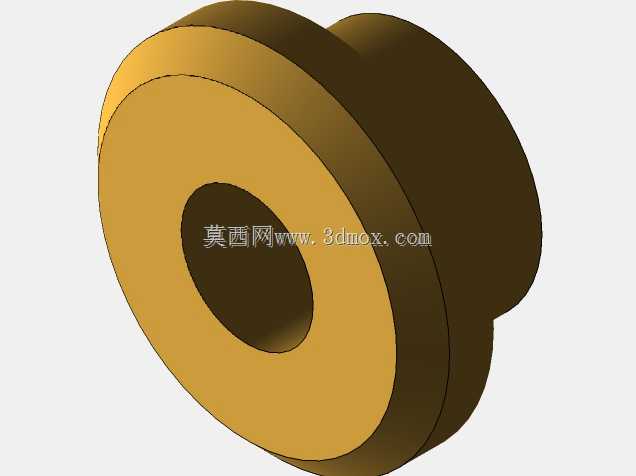

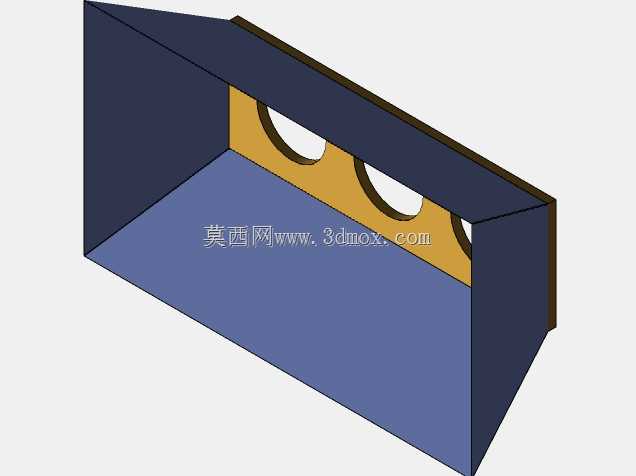

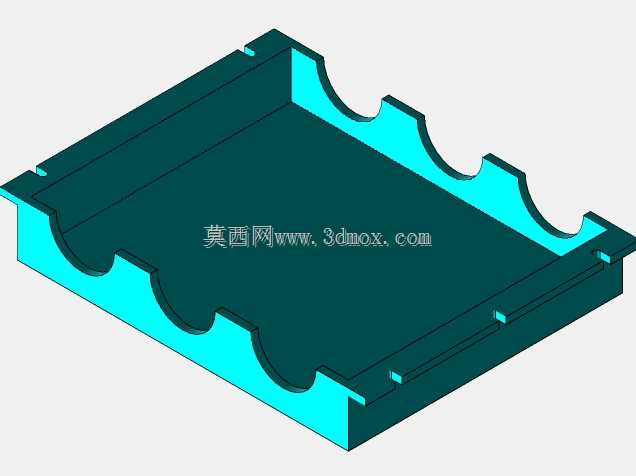

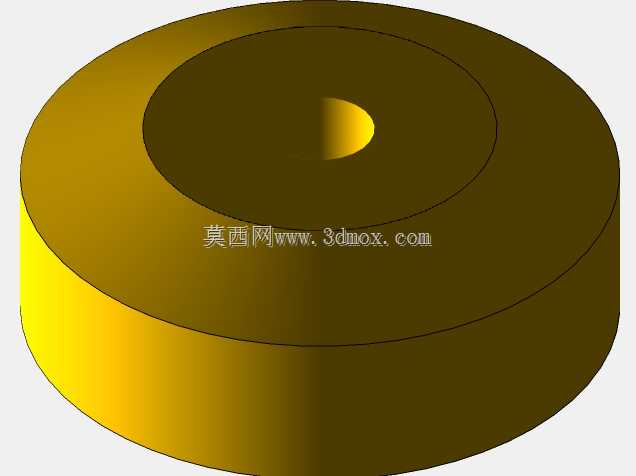

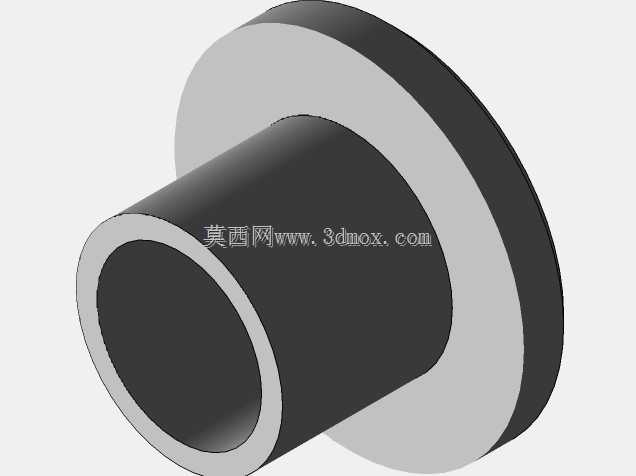

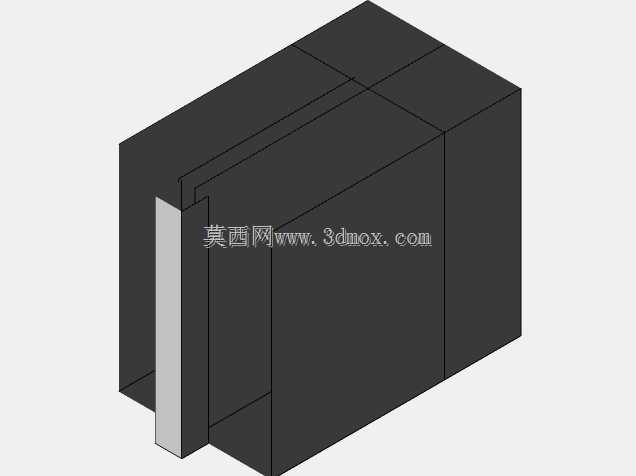

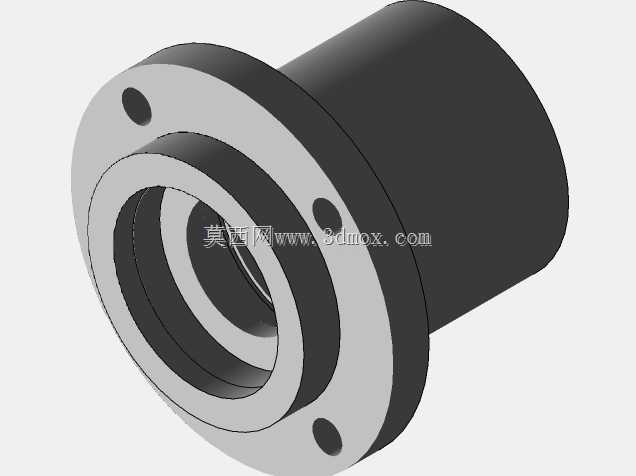

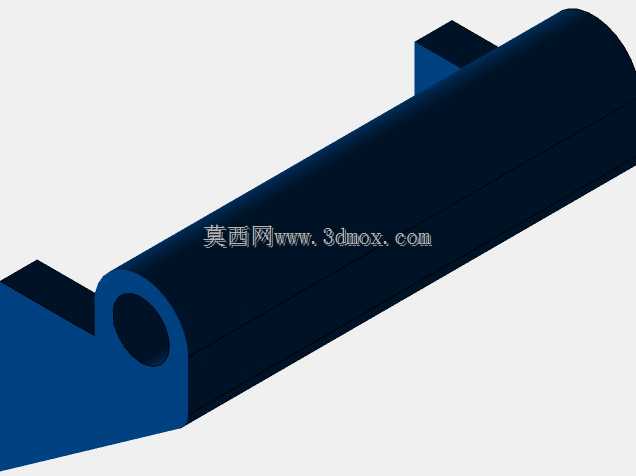

中层的挤压工作区做了分层式的导柱结构，挤压压头的上下运动不是靠单根导杆导向，而是四周布置了四根小直径导柱，每根导柱都配了自润滑铜套，压头下行的时候不会出现偏摆，哪怕挤压的是流动性不均匀的坯料，也能保证压合面的平行度。下层的出料工位做了可抽拉的承托平台，平台两侧装了线性滑轨，压制成型的工件可以直接顺着滑轨拉到机架外侧取件，不用操作人员把手伸进机架内部，既提升了操作安全性，也不用预留太大的内部操作空间，整体设备的占地面积比同吨位的传统挤压机小了近三分之一。

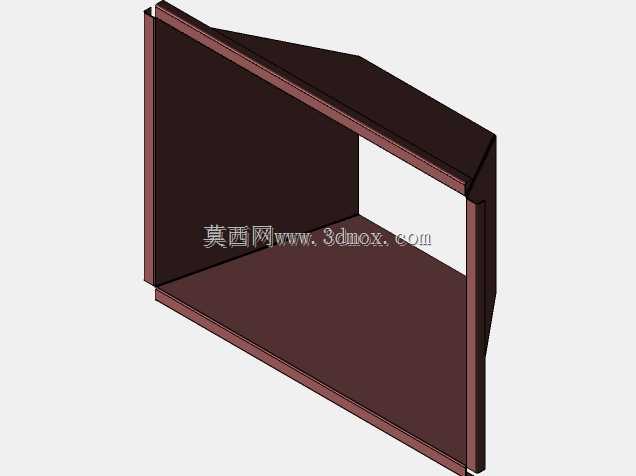

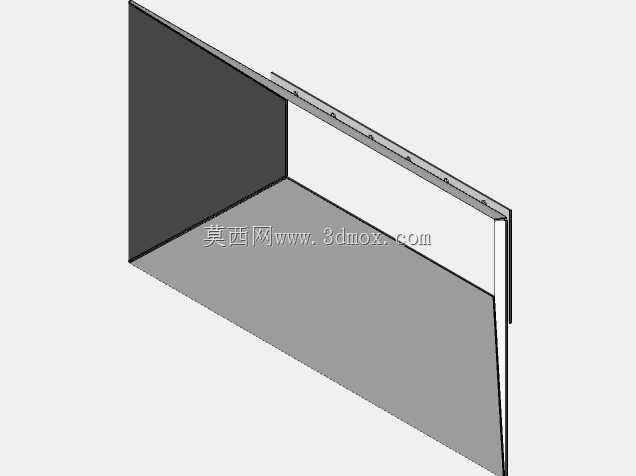

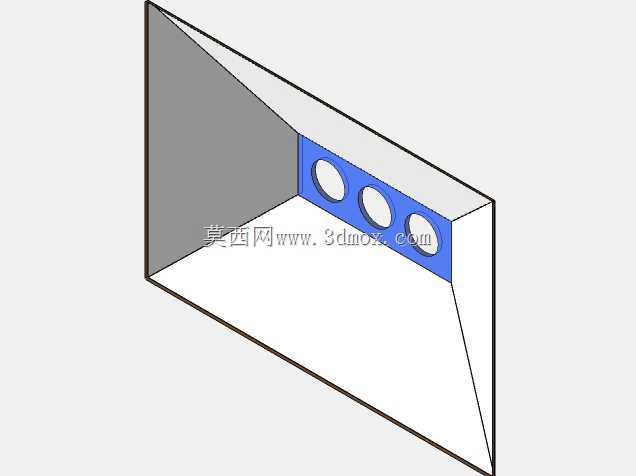

管线布置也没有走常见的外露走线方式，所有液压油管和传感器线缆都顺着立柱内侧的走线槽排布，外侧加了可拆卸的防护盖板，既不会因为加工过程中的碎屑飞溅砸坏管线，日常维护的时候只要拆开对应位置的盖板就能检修，不用把整束管线都拆开。压头的快换接口做了锥面定位设计，更换不同规格的挤压模具的时候，不用拧多个紧固螺栓，只要把模具顺着锥面插进去锁紧卡箍就能完成定位，换模时间能压缩到十分钟以内，适配小批量多品种的挤压加工需求。

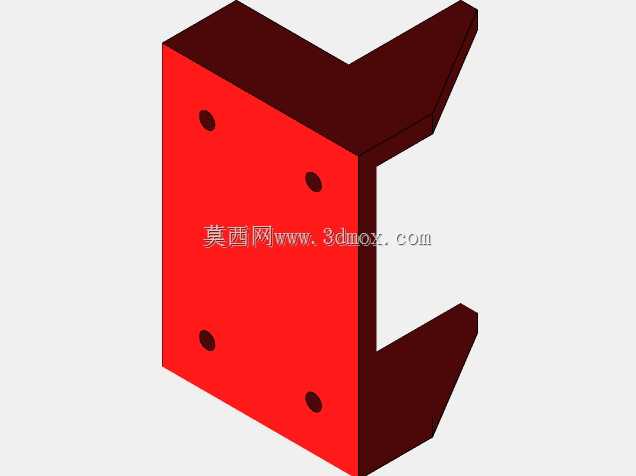

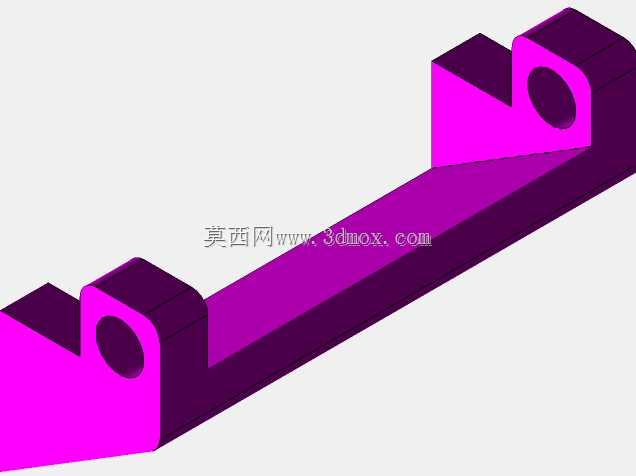

机架的横梁和立柱连接位置没有采用普通的螺栓连接，而是加了定位销做过盈配合，螺栓只起到紧固作用，横向的剪切载荷全部由定位销承担，不会因为长期交变载荷出现螺栓剪切断裂的隐患。整个设备的结构没有多余的装饰性设计，每一处结构调整都对应实际生产里的常见故障点，不管是新车间布线安装，还是老设备升级替换，都能直接适配现有工位的水电气接口，不用做大规模的工位改造。
