2000款大众捷达MK4家用轿车外观结构

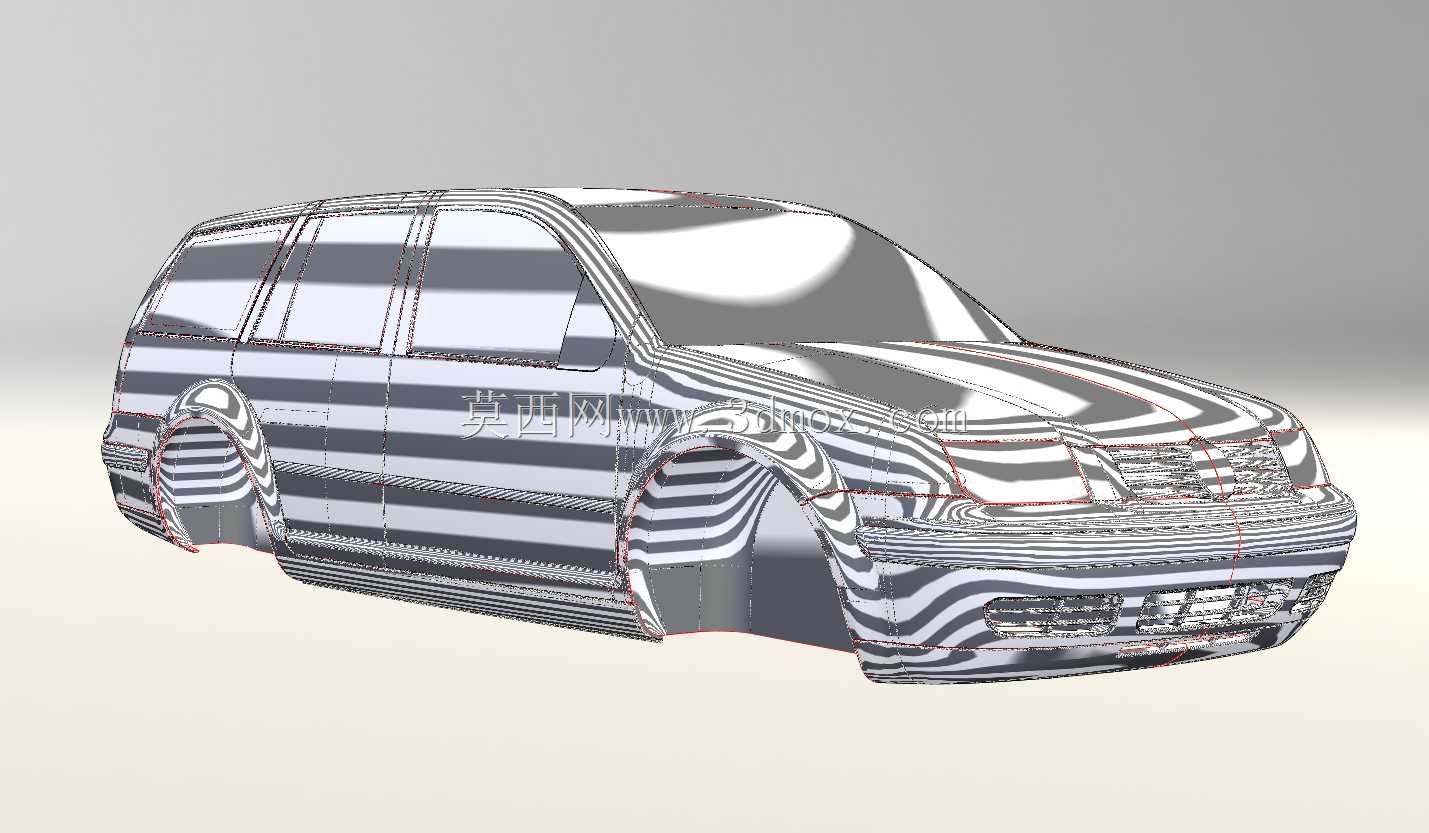

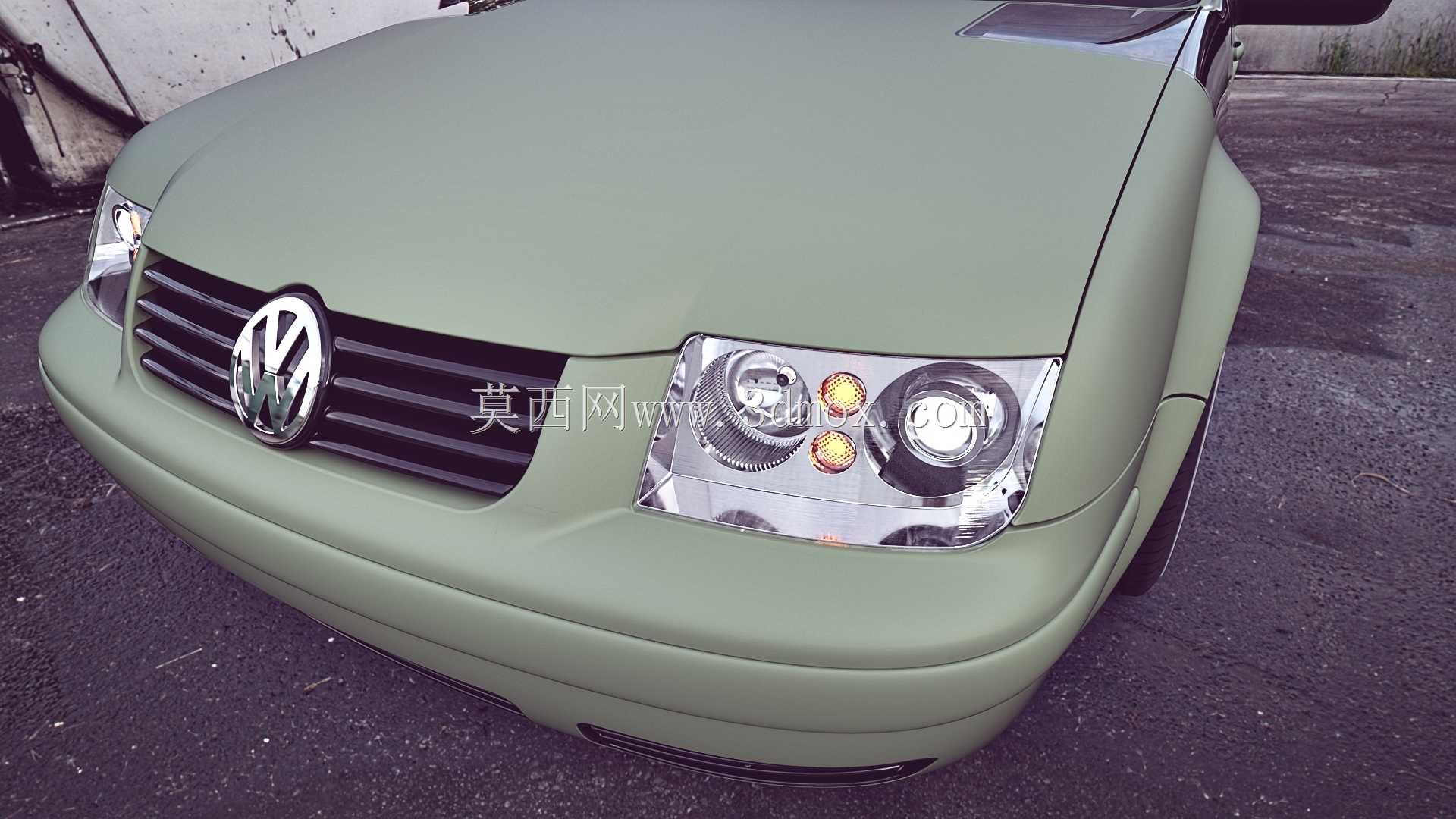

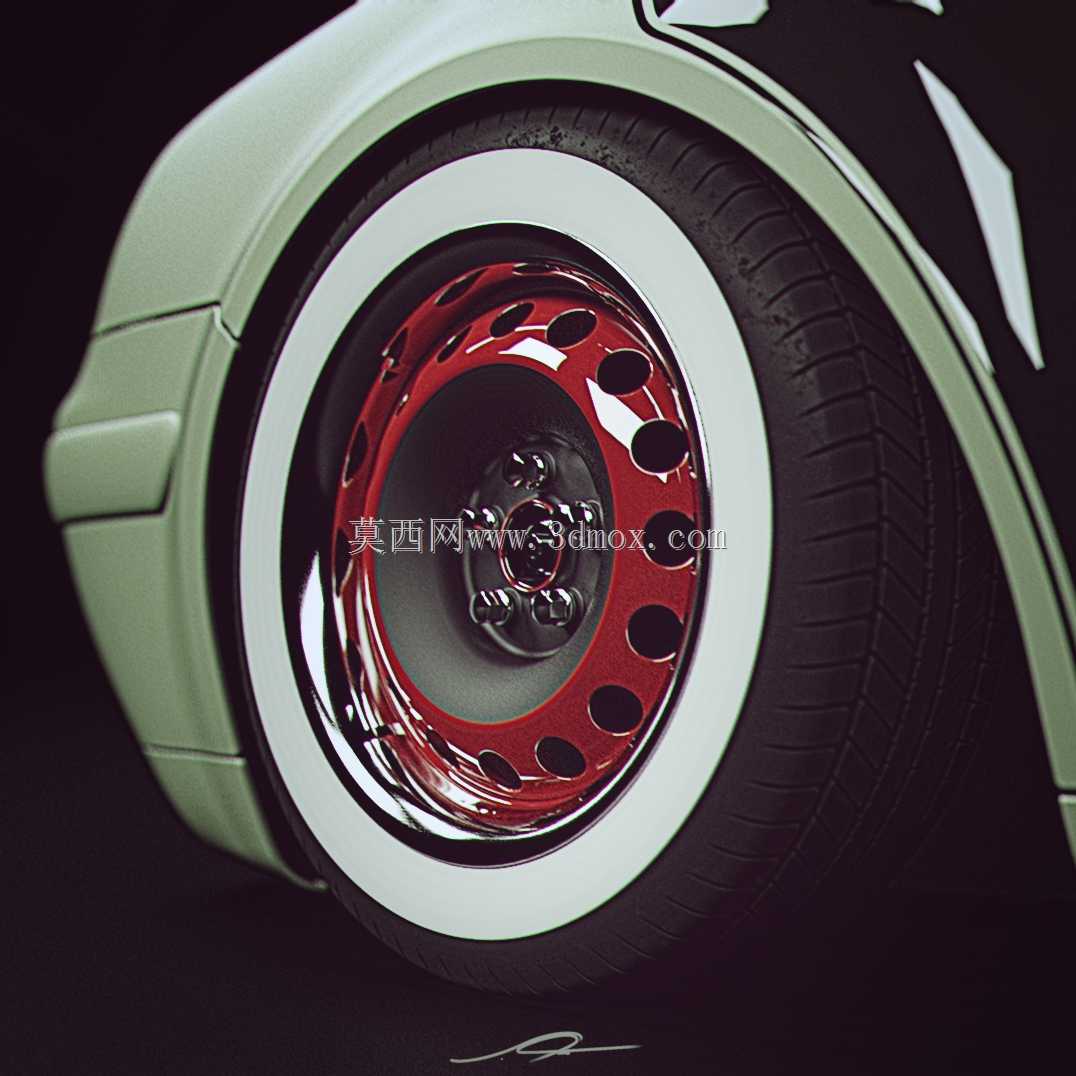

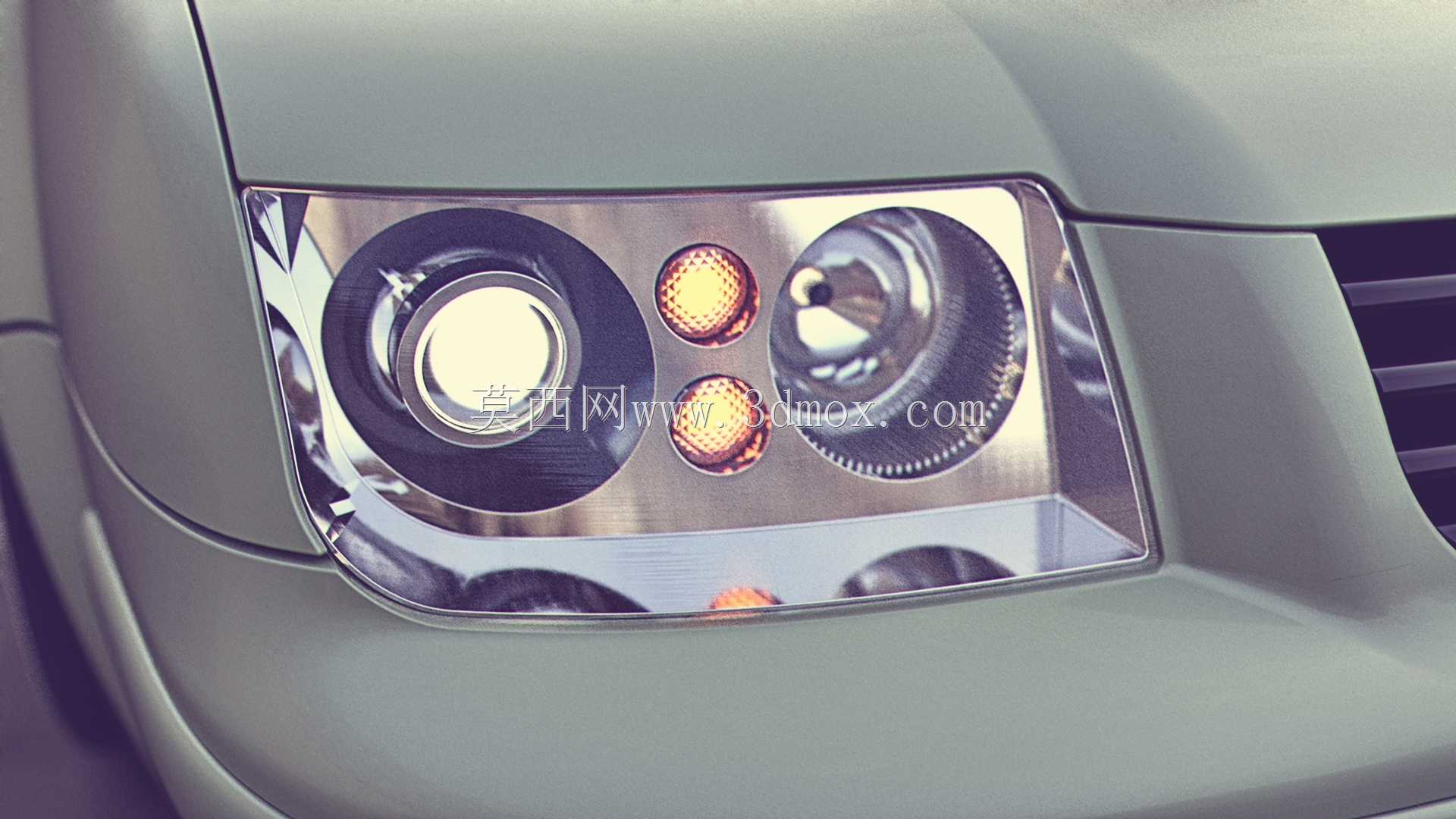

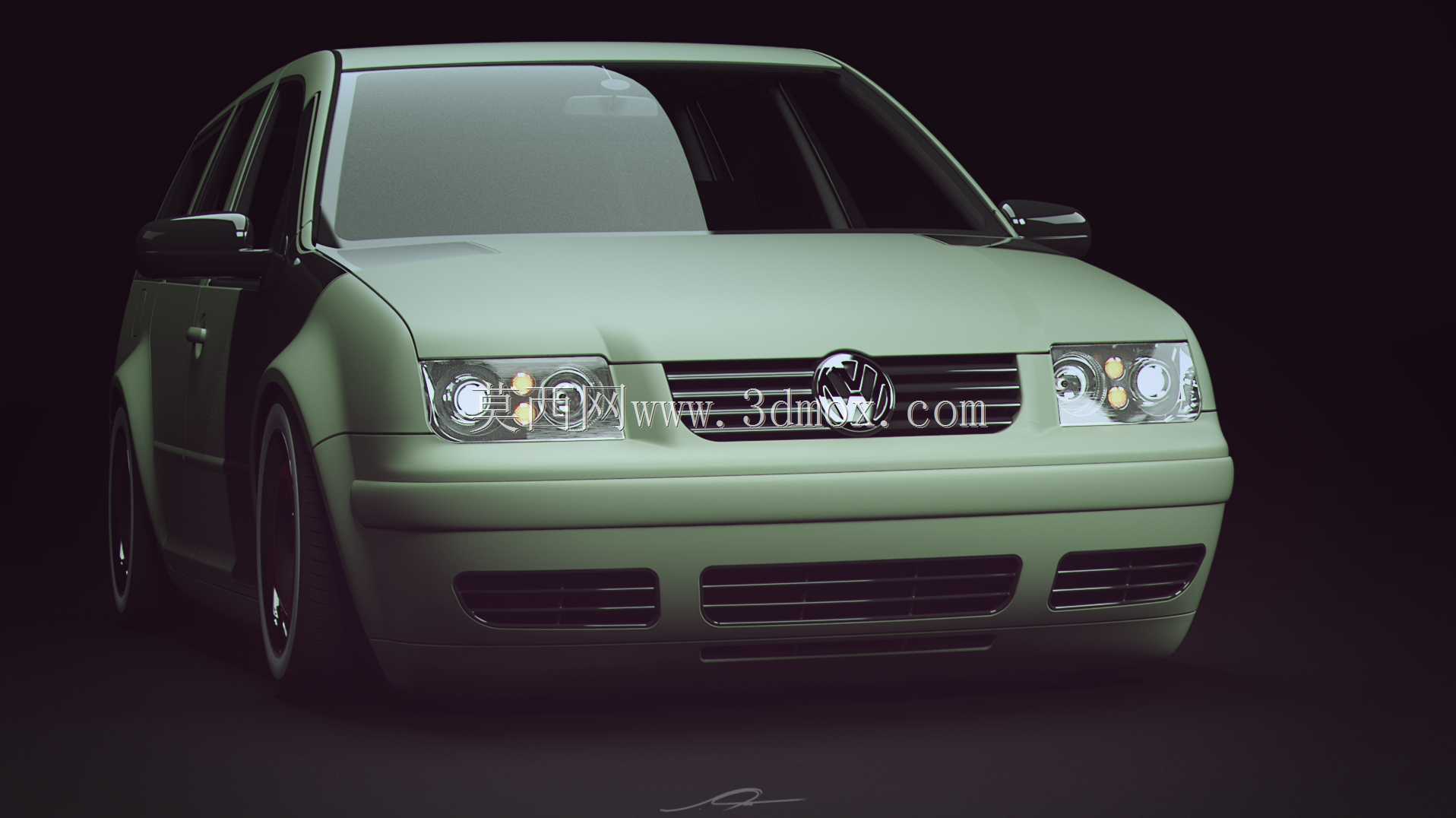

老款紧凑型家用车的曲面重构过程里，最容易被忽略的就是冲压工序对曲面圆角的约束限制。很多爱好者做车壳曲面时一味追求视觉上的锐利棱线，完全没考虑量产时钢板冲压的拉延率极限，棱线R角小于3mm时，0.8mm厚度的车身钢板在冷冲压环节极易出现拉裂缺陷，后续返修率会超过12%。这款捷达MK4的车壳曲面处理时，特意把引擎盖和翼子板衔接的棱线R角控制在3.2mm，既保留了原厂车型方正硬朗的视觉特征，又完全符合冲压工艺的成型阈值，哪怕是做小批量的复刻壳体，也不用额外修改模具的拔模角度。车门部分的曲面分块也暗藏装配层面的考量，前后门的分缝位置没有顺着视觉腰线走直线，而是在B柱位置做了0.7mm的内收偏移，抵消了车身焊接后总装环节可能出现的公差累积，避免车门装配后出现缝宽不均、高低差超差的问题。车门把手的安装基座做了局部加厚，厚度从常规的1.2mm提升到1.8mm，日常高频使用时不会因为按压力度过大出现基座开裂的情况，也不用额外增加加强筋占用门内空间。前保险杠的曲面和中网的衔接处，做了0.5mm的止口结构，装配时不需要额外打胶就能实现紧密贴合，高速行驶时不会出现缝隙漏风产生风噪的问题。轮拱位置的曲面特意预留了25mm的改装余量，哪怕更换大尺寸轮毂和降低避震，也不会出现轮胎蹭到轮拱内衬的情况，兼顾了原厂状态的实用性和后期改装的拓展性。前大灯的安装曲面和灯座的匹配公差控制在±0.2mm以内，装配后不会出现大灯和翼子板、引擎盖之间的缝隙不均问题，也能保证大灯的照射角度不会因为安装偏差出现偏移。雨刮安装位置的曲面做了微小的倾斜角度，雨天行驶时雨水会顺着倾斜面快速流走，不会在雨刮根部形成积水残留，减少长期使用后的锈蚀隐患。内饰部分虽然完成度不高，但中控台的安装定位孔位已经预留完毕，后续补充内饰结构时不需要重新调整车身的安装点位，能直接沿用现有车壳的定位基准，减少二次修改的工作量。
