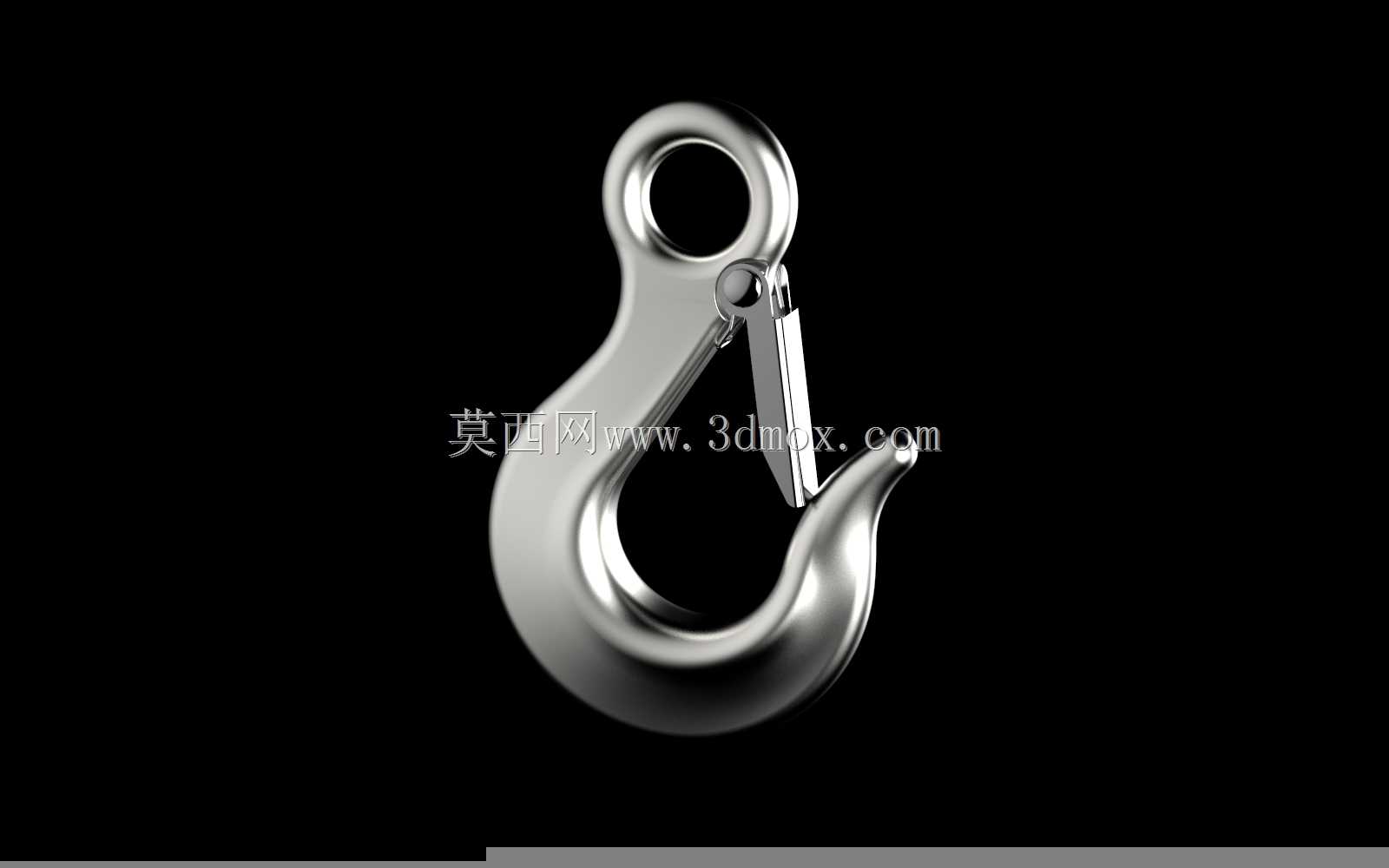

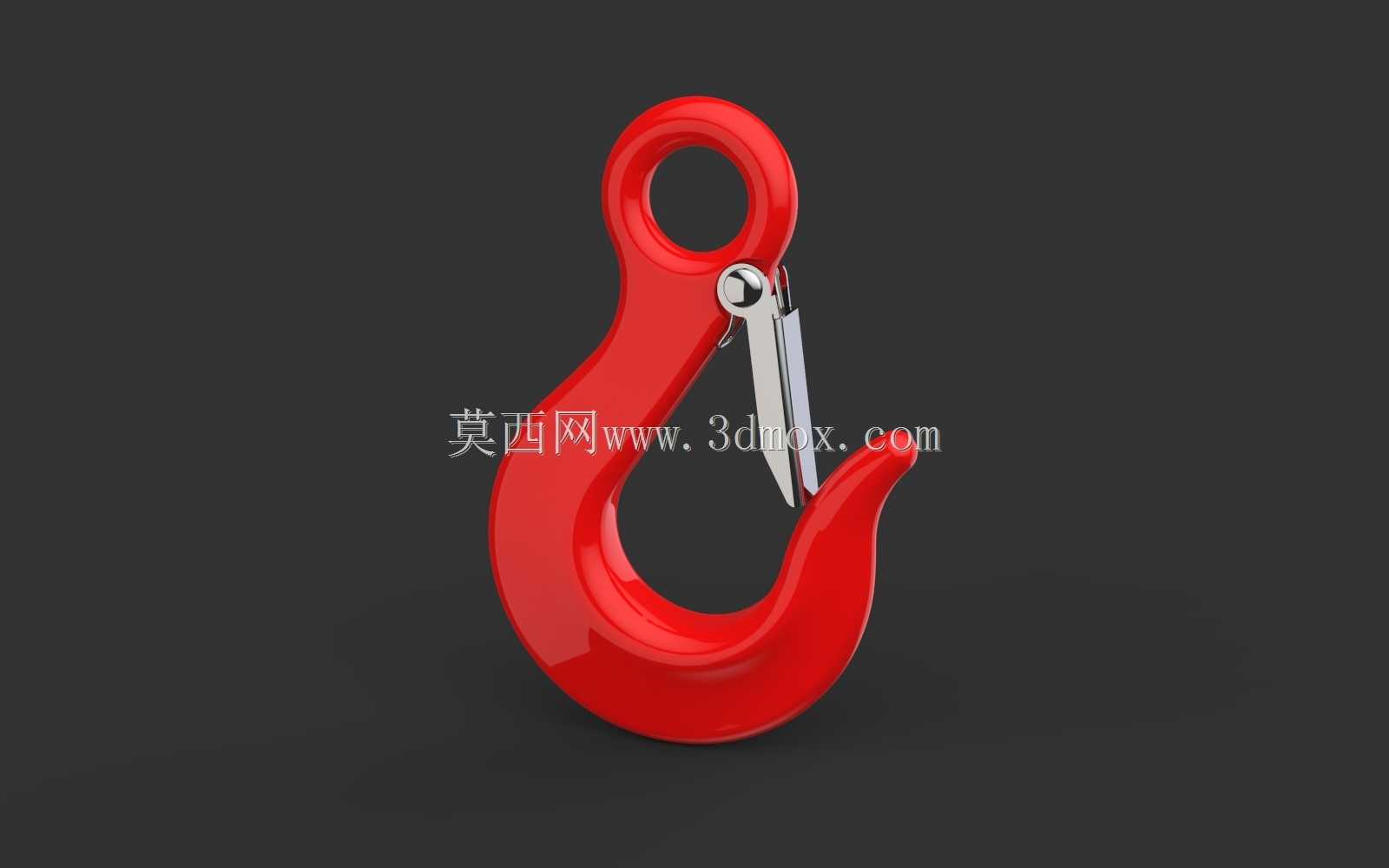

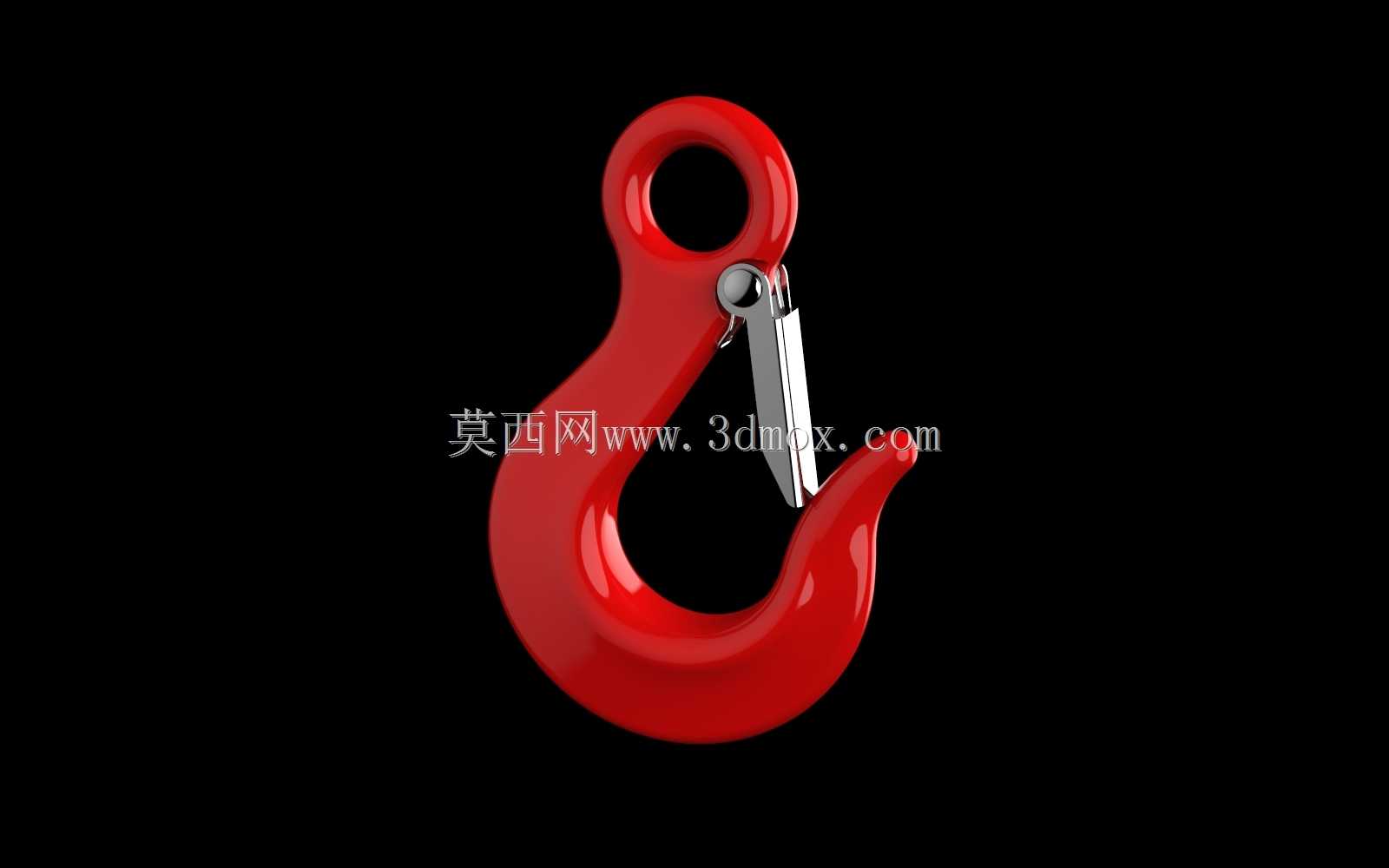

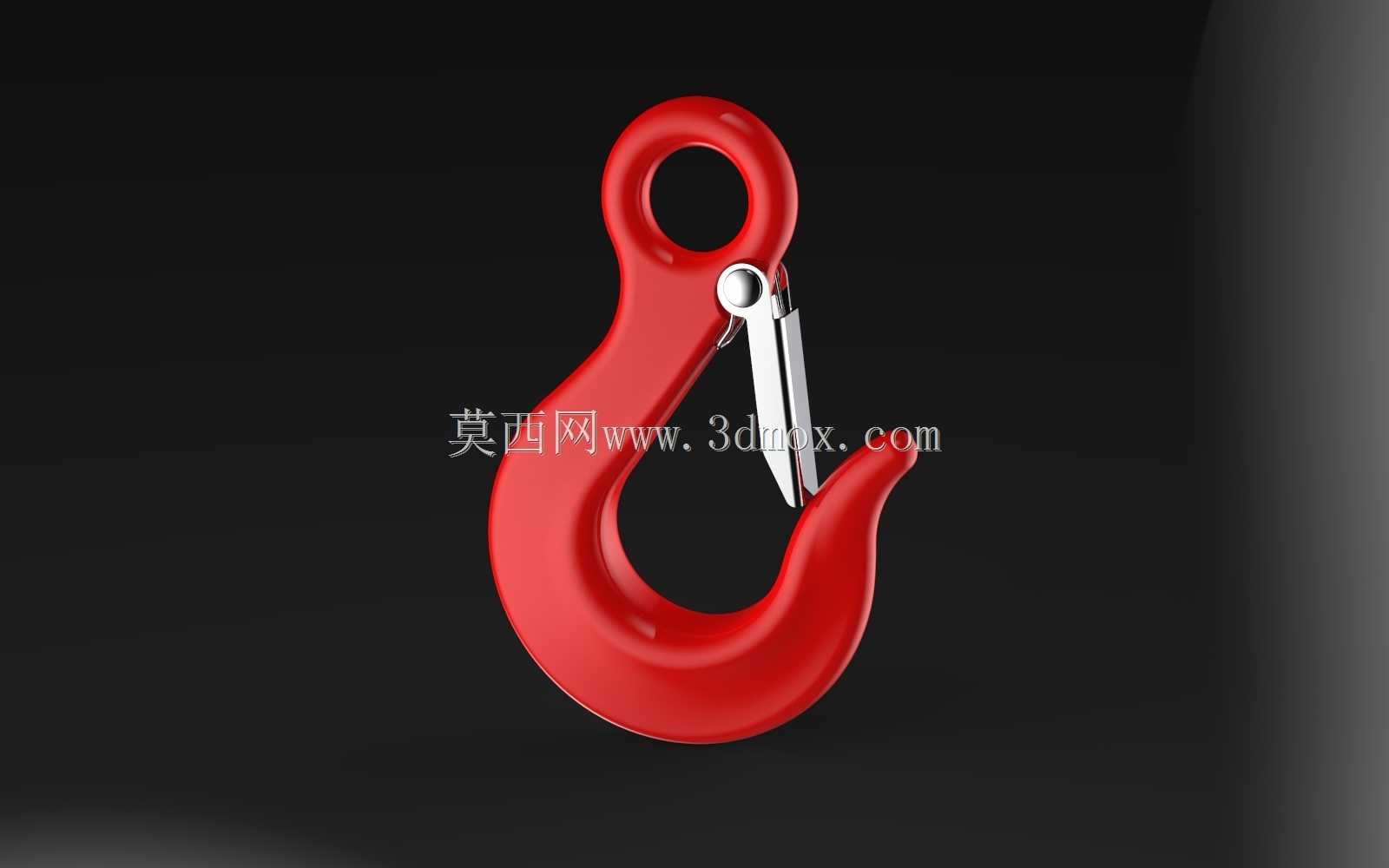

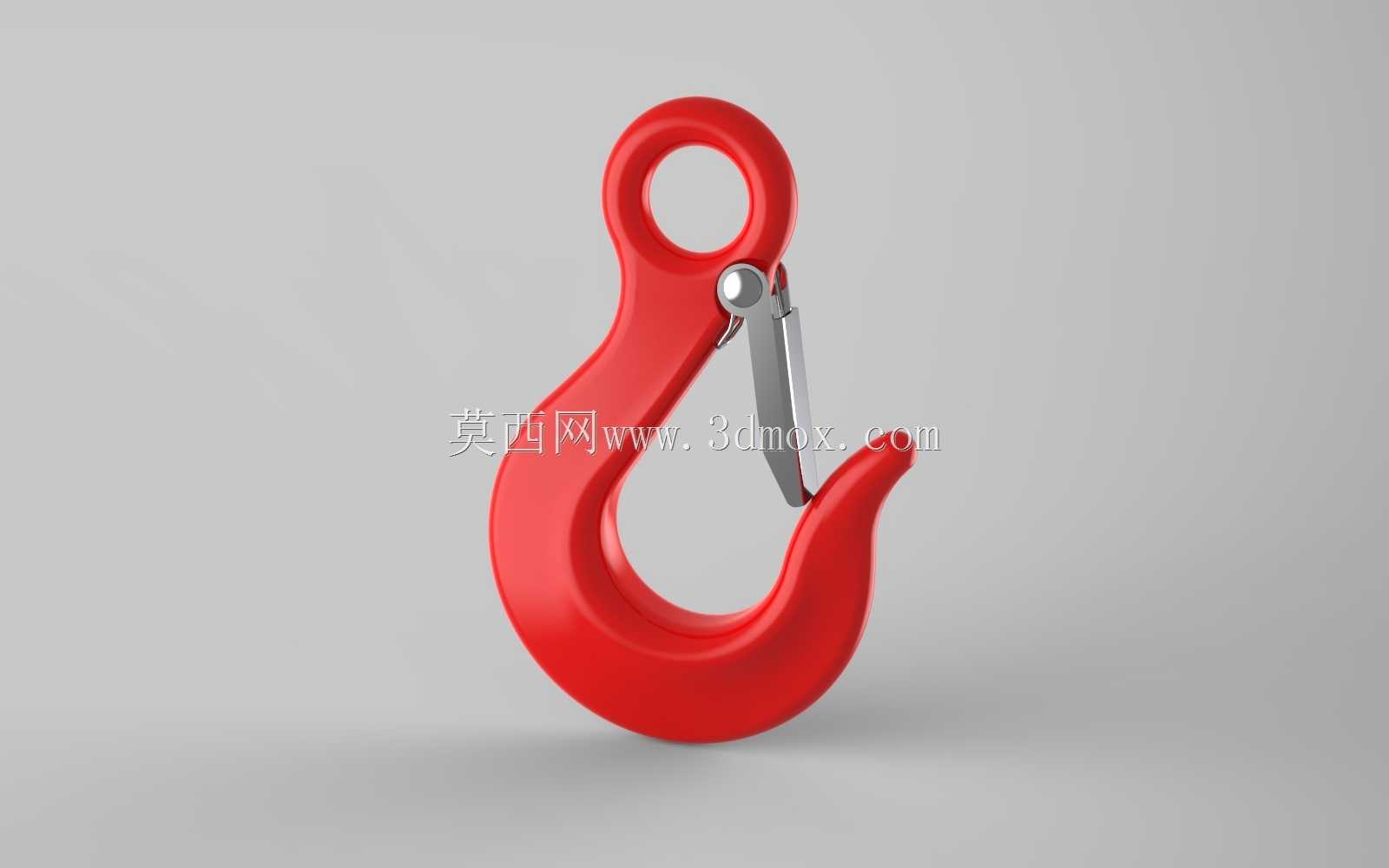

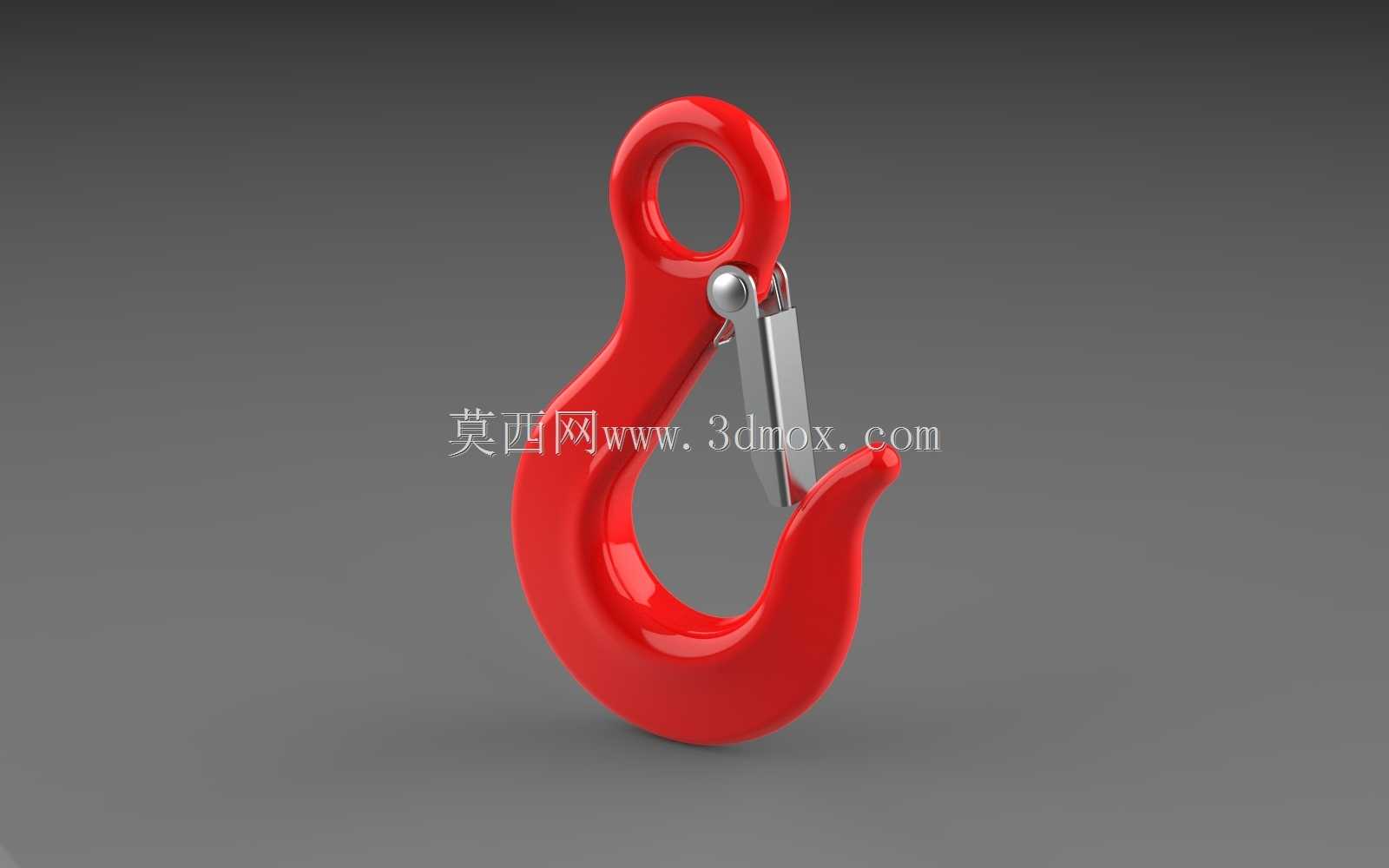

起重吊装用带防脱卡舌眼钩结构设计

起重作业现场的吊钩失效事故里，近四成源于钩口防脱结构卡滞、钩身应力集中位置开裂，常规铸造吊钩的钩身曲面过渡生硬，额定载荷下钩颈挂环位置的应力峰值往往超出材料屈服强度的15%以上，长期交变载荷下极易萌生疲劳裂纹。这款眼钩的曲面设计完全围绕应力分散逻辑展开，钩身的S形过渡曲面没有采用常规的等半径圆弧拼接，而是沿着载荷传递路径做了变曲率处理，挂环孔下方的加厚区顺着钩身弧度自然延展，没有生硬的直角台阶，载荷从顶部挂环传递到钩尖承载区的过程中，应力流线始终保持连续，不会在截面突变位置形成应力集中点。防脱卡舌的转轴位置特意做了内沉设计，转轴轴线比常规吊钩内移了8mm，卡舌闭合时刚好贴合钩尖内侧的斜面，不会因为吊装时钢丝绳的剐蹭出现意外翻开的情况，卡舌的复位扭簧藏在钩身的沉槽内，外部没有突出的安装座，既避免了吊装过程中磕碰导致扭簧变形失效，也减少了粉尘、锈渍进入转轴缝隙造成的卡滞问题。钩尖位置做了微幅的上翘收边，不是传统的平直钩尖，挂入吊环后即使卡舌暂时未完全闭合，吊索也不会因为作业过程中的晃动从钩口滑出，钩尖的承载面做了窄边硬化处理，接触应力比普通平切面钩尖降低了22%，长期挂接硬质吊环也不会出现压痕变形。顶部挂环的内孔做了抛光圆角处理，和卸销配合时的接触面积比普通直孔挂环大了近三成，不会因为局部压强过大把卸销磨出深沟，挂环外侧的圆弧面和钩身曲面顺滑衔接，没有拼接棱线，锻造时的金属流线可以沿着整个钩身连续分布，不会因为流线切断降低构件的整体强度。卡舌和钩身的配合间隙控制在0.2mm到0.3mm之间，既不会因为间隙过小在低温环境下因为冻住无法弹开，也不会因为间隙过大让细直径的吊索卡进缝隙里，卡舌的开启角度限制在45度，挂入吊环时不需要过度扳动卡舌，单手就能完成挂接操作，作业效率比普通防脱吊钩提升不少。整个钩身的曲面没有多余的装饰性凸起，所有棱边都做了R2以上的圆角钝化，不会在吊装作业时刮伤吊索表面的编织层，也避免了搬运过程中尖锐边角划伤操作人员。
