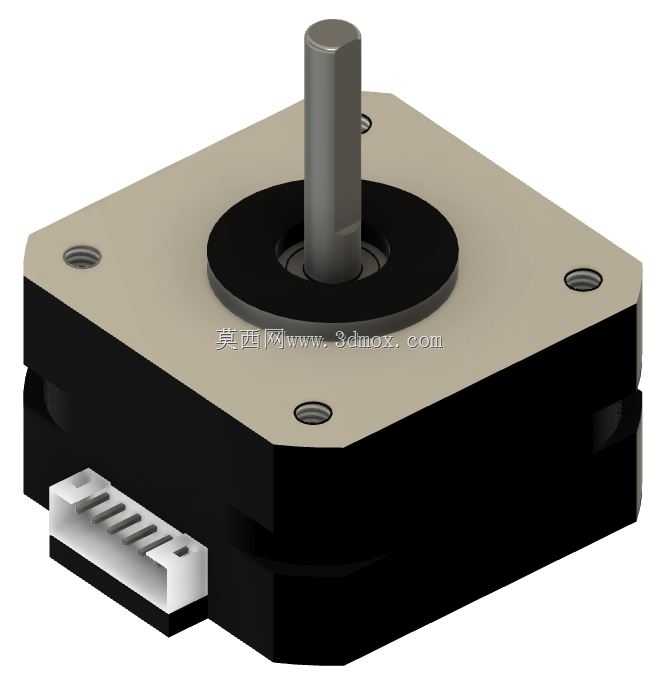

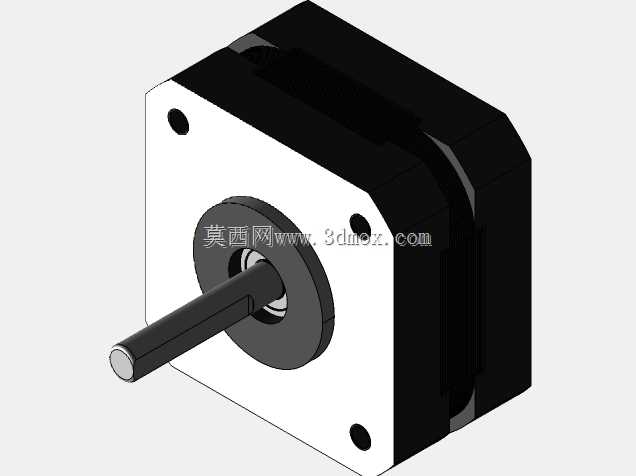

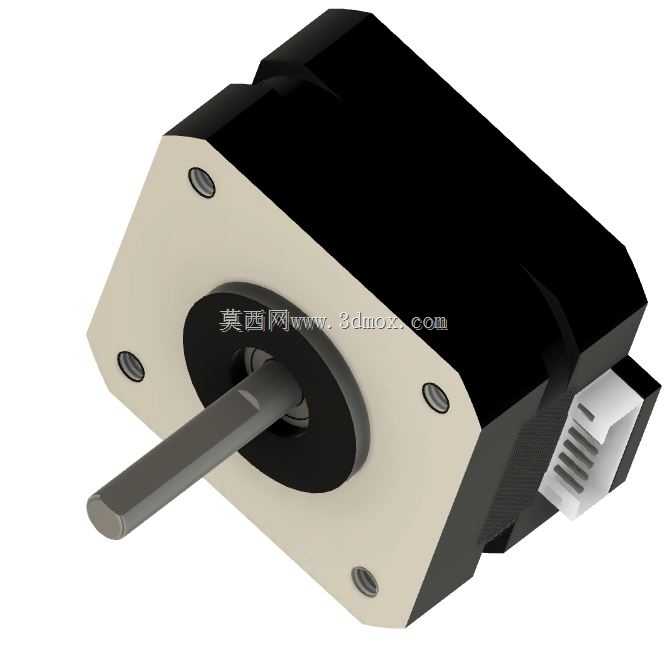

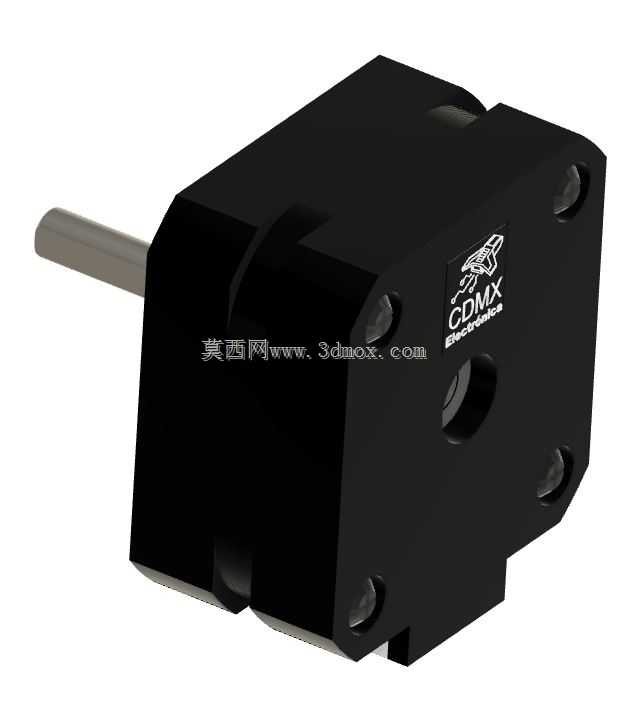

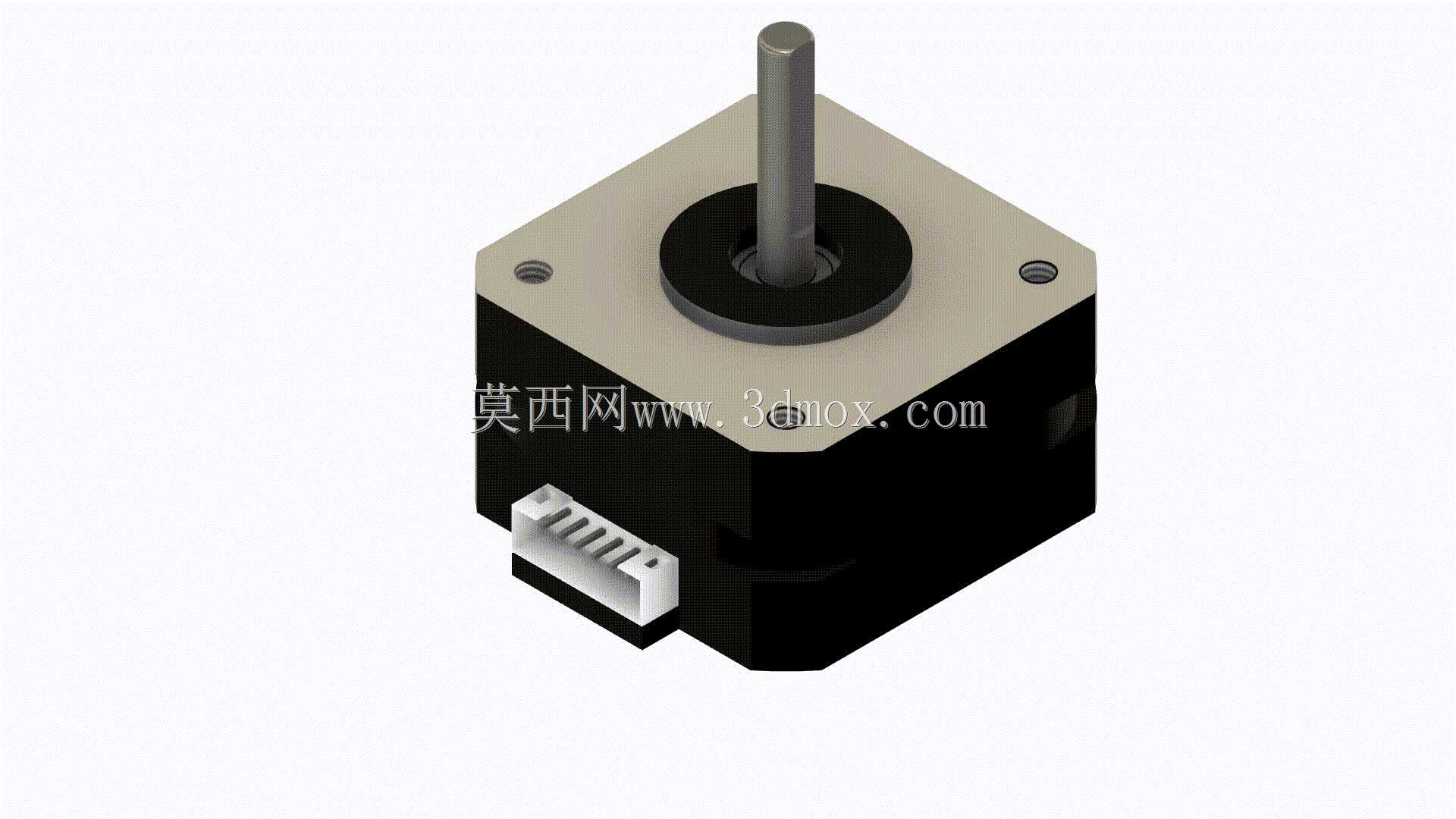

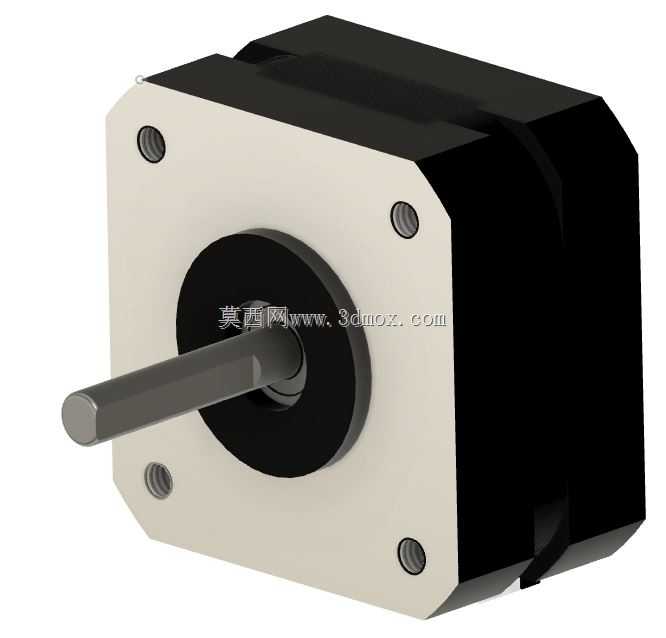

Nema17高精度步进电机结构设计

小规格步进电机的端盖同轴度偏差一直是批量加工里的高频痛点，这款Nema17规格的步进电机在前端盖的安装孔位排布上做了针对性的公差适配，四个固定沉孔相对输出轴中心的位置度公差控制在0.02mm以内，刚好匹配自动化装配线上的定位销精度，避免人工拧螺丝时出现的端盖偏斜问题。输出轴的轴伸段做了局部的滚花预处理，不是常见的光轴设计，装配同步轮或者联轴器时不需要额外涂厌氧胶防松，压入后就能达到足够的静摩擦力矩，长期正反转切换也不会出现轴和传动件打滑的情况。定子绕组的出线端做了集成式的接插件固定座，接插件和后端盖的卡扣配合间隙留了0.1mm的装配余量，既不会因为间隙过大在设备振动时出现接插件松脱，也不会因为间隙过小导致装配时硬撬损坏塑料接插件外壳。电机机身的叠片外壳做了细微的防滑筋设计，不是光滑的圆柱面，安装到设备支架上时，抱箍夹紧后不会出现周向转动的隐患，哪怕设备运行时产生持续振动，电机的固定位置也不会偏移。前端盖的轴承室和轴承外圈的配合选了过渡配合的公差带，常温下压装不需要额外加热端盖，维修拆卸时也不会因为配合过紧拉伤轴承室壁，兼顾了量产装配效率和后期维护的便利性。输出轴的轴肩位置做了0.2mm的退刀槽，轴用挡圈卡入后不会出现虚位，能牢牢限制输出轴的轴向窜动，哪怕带垂直负载运行，轴也不会出现上下窜动影响传动精度。接插件的引脚做了镀金处理，不是普通的镀锡引脚，在潮湿或者多粉尘的工况下，接触电阻不会因为氧化出现波动，给驱动器的反馈信号更稳定，不会出现丢步的情况。端盖和机身的结合面没有做涂胶密封，而是靠加工面的平面度保证贴合，平面度控制在0.01mm以内，既能阻挡日常环境的粉尘进入电机内部，后期拆解维护时也不需要费力清理残胶。
