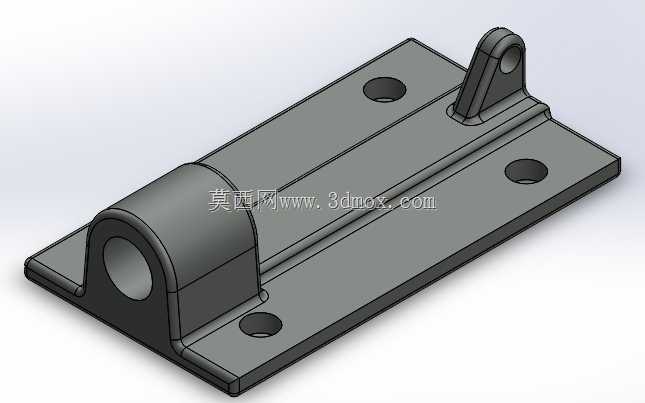

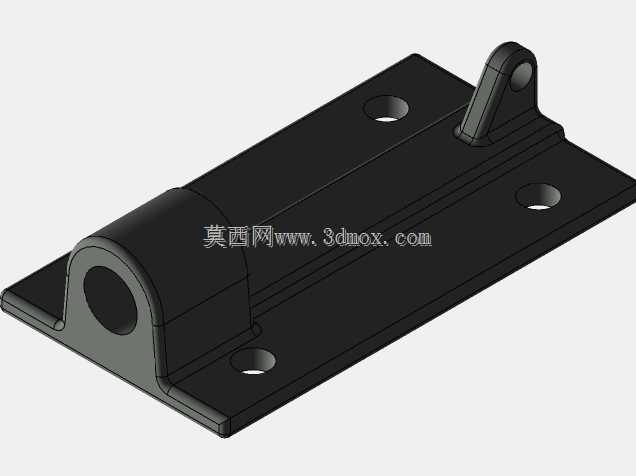

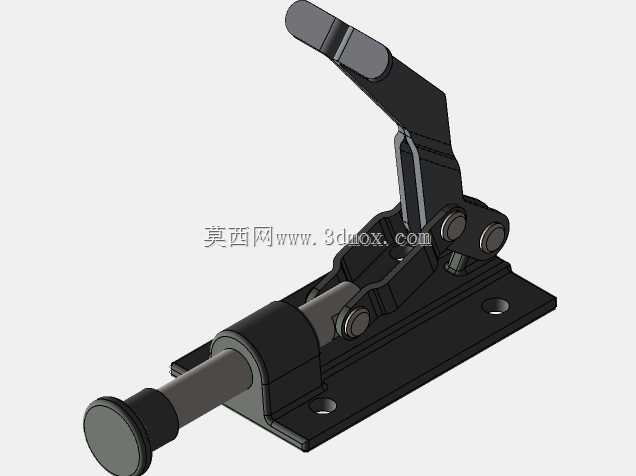

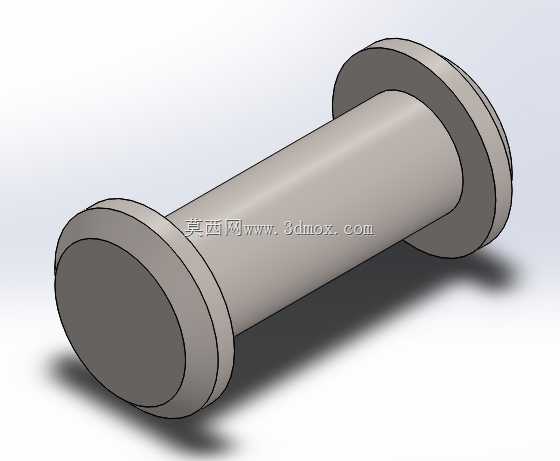

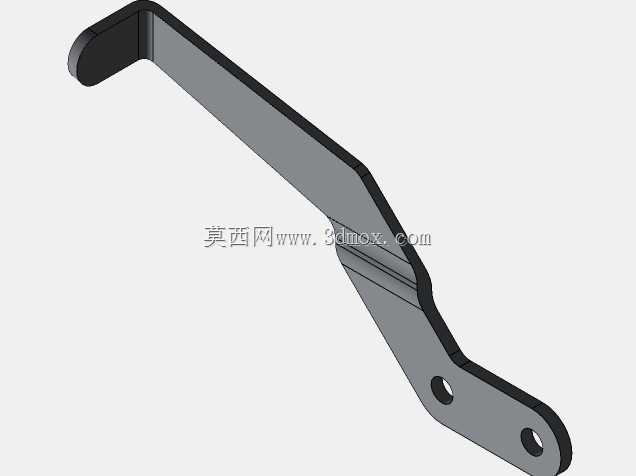

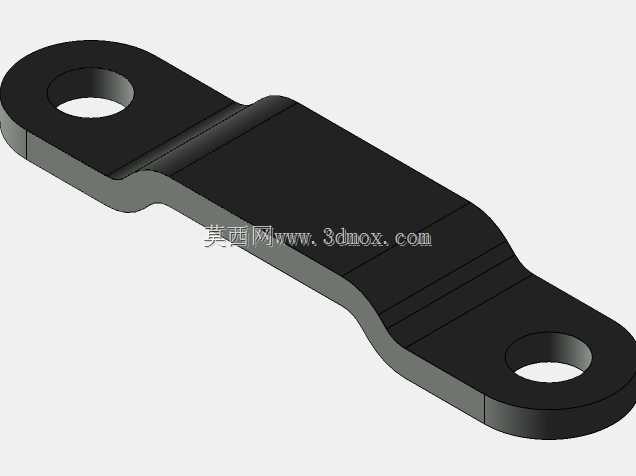

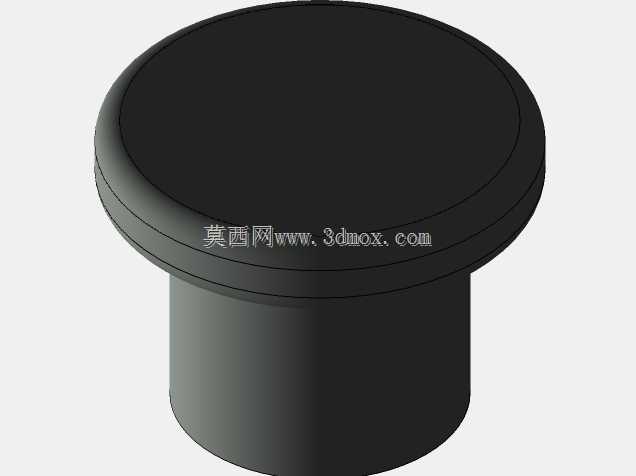

带铰接支座的长条形安装固定座结构

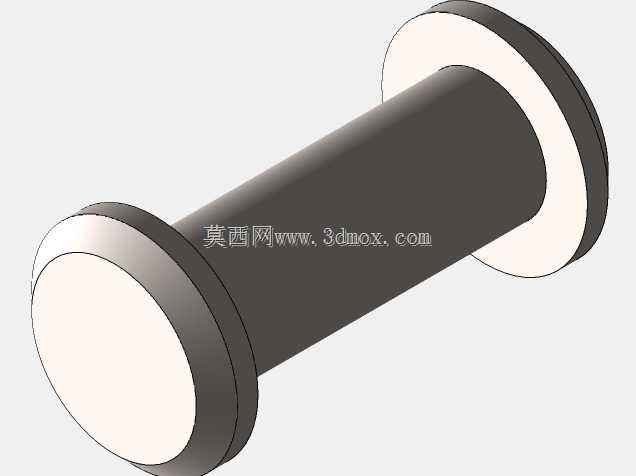

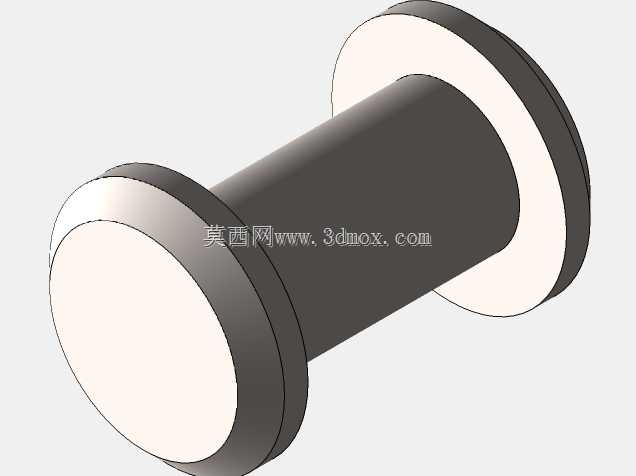

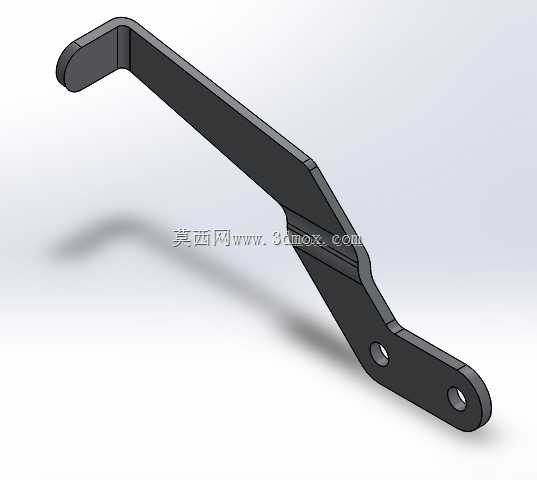

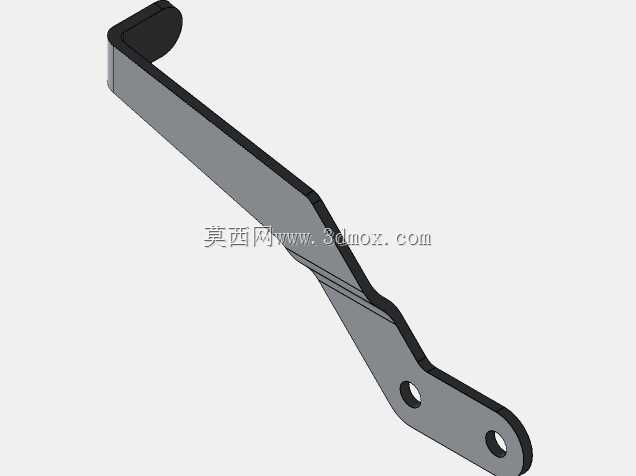

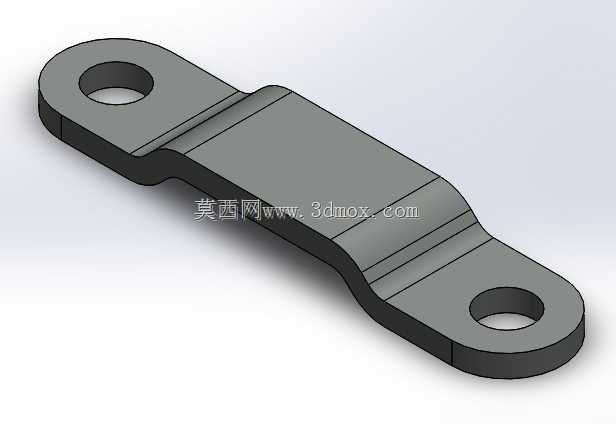

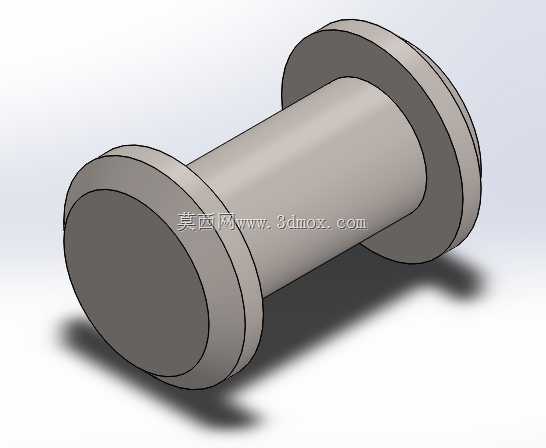

车间里常见的铰接安装座失效，多半是安装面贴合度不足、铰接孔同轴度偏差带来的偏磨问题，这款固定座在结构设计阶段就把这些加工与装配的痛点纳入考量。底板上的四个安装孔采用沉孔设计，沉孔深度严格匹配常用内六角螺栓的头部高度，装配后螺栓头完全没入沉孔内，不会突出底板平面，避免安装时螺栓头与安装基面产生干涉，也能让整个底板与安装面完全贴合，不会出现局部翘曲导致的受力不均。底板与上方的铰接筒、侧边的铰接耳采用一体化成型结构，省去了分体焊接带来的焊缝应力集中问题，也避免了焊接变形导致的铰接孔轴线偏移。铰接筒的内孔做了倒角处理，装配销轴时能快速导入，不会因为孔口的锐边刮伤销轴表面的镀层，也能减少装配时的对位难度。侧边的铰接耳与铰接筒的内孔保持严格同轴，耳板上的孔与筒体内孔一次装夹加工完成，同轴度公差控制在0.02mm以内，销轴穿入后不会出现卡滞，摆动过程中受力均匀，不会出现单侧偏磨的情况。底板的边缘做了小圆角过渡，没有尖锐的锐边，搬运和装配过程中不会划伤操作人员，也能减少应力集中导致的底板开裂风险。长条形的底板设计让安装孔的跨距更大，固定后整个支座的抗倾覆能力更强，承受径向载荷时不会出现根部断裂的情况。铰接筒的壁厚经过受力校核，在满足销轴剪切强度的前提下做了轻量化处理，不会过度冗余增加整体重量，也不会因为壁厚不足导致受载后筒身变形。底板背面做了微幅的平面度处理，不需要额外的铣削加工就能保证与安装基面的贴合率达到90%以上，降低了后期的加工成本。铰接耳的厚度与铰接筒的长度匹配，销轴穿入后两端的支撑间距合理，摆动时不会出现销轴挠曲变形的情况，长期往复摆动也不会出现孔位椭圆化的问题。
