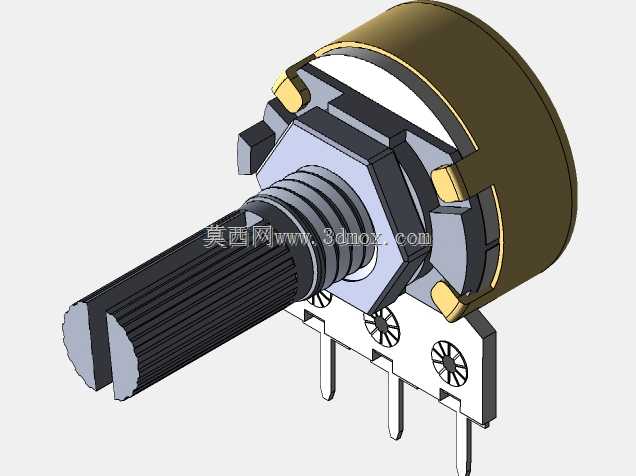

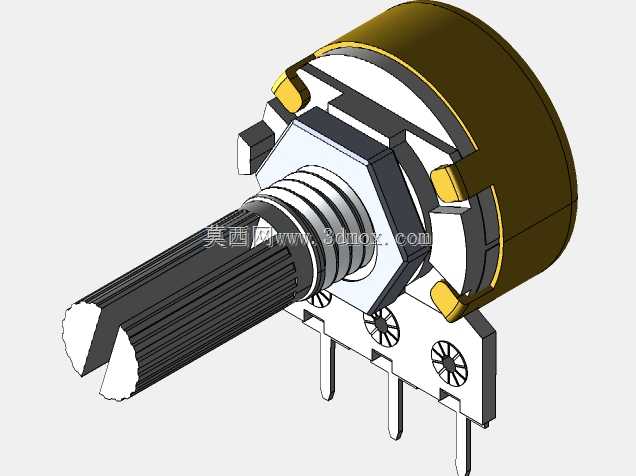

带安装引脚的旋转式电位计结构设计

项目分类:通用五金配件 发布时间:2021-03-10 ID:123779
  • 带安装引脚的旋转式电位计结构设计
  • 带安装引脚的旋转式电位计结构设计
  • 带安装引脚的旋转式电位计结构设计
  • 带安装引脚的旋转式电位计结构设计
  • 带安装引脚的旋转式电位计结构设计
  • 带安装引脚的旋转式电位计结构设计
  • 带安装引脚的旋转式电位计结构设计
  • 带安装引脚的旋转式电位计结构设计

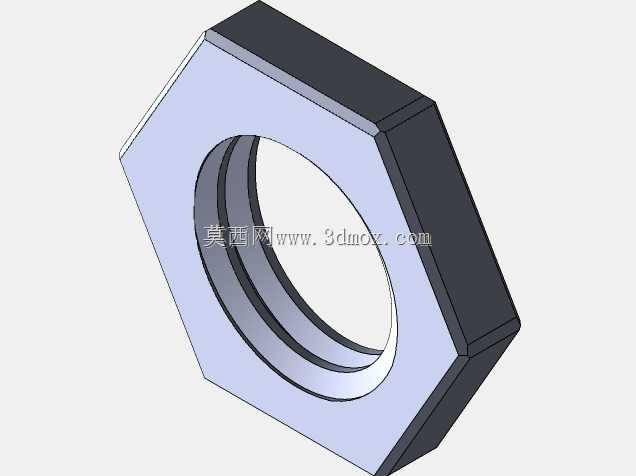

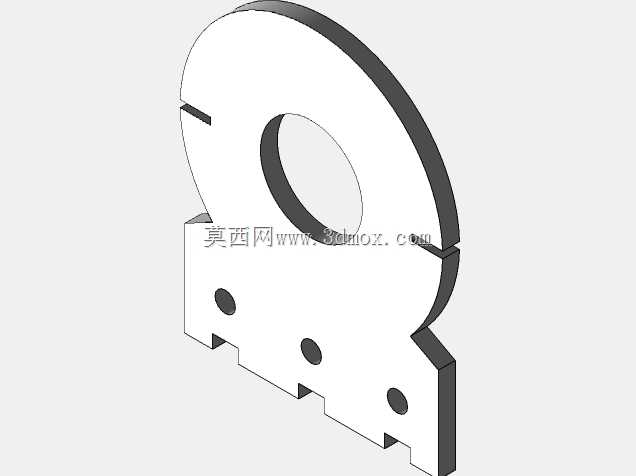

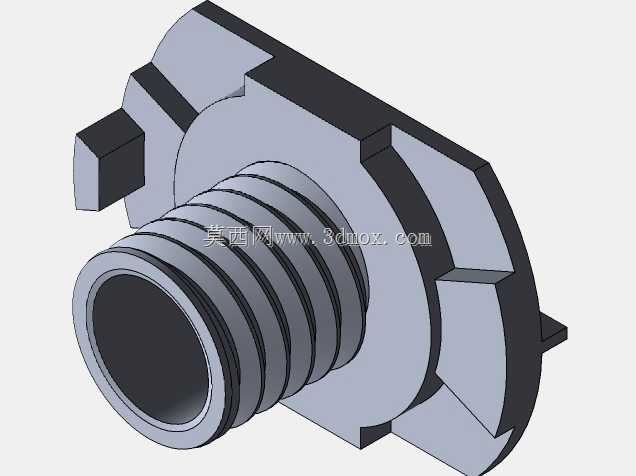

小功率电位计批量装配时最容易踩的坑,是引脚间距偏差导致波峰焊连锡、旋钮轴径向窜动引发的调节跳变,这款结构在加工适配层面做了针对性的细节处理。引脚定位座上的两个扇形镂空不是装饰结构,是给PCB插装时预留的视觉对位基准,插装工人不用额外治具就能快速确认引脚是否完全插入焊盘孔,减少虚焊概率。轴套上的六角限位面厚度比常规同规格电位计厚0.3mm,打螺丝固定面板时不会因为锁紧力过大导致轴套变形卡轴,滚花销间距严格卡2.54mm标准排距,完全适配通用PCB孔位,不用额外改板。

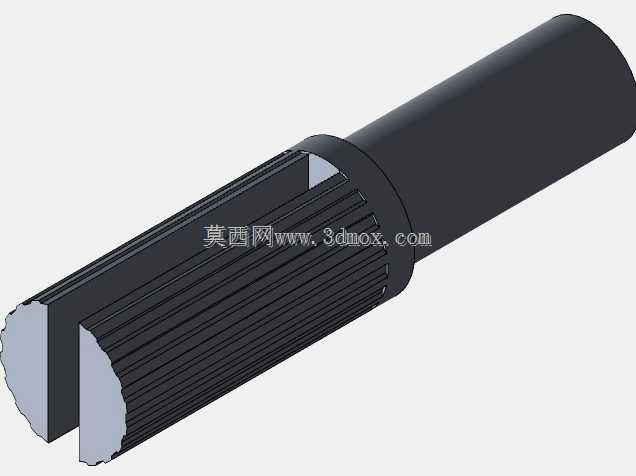

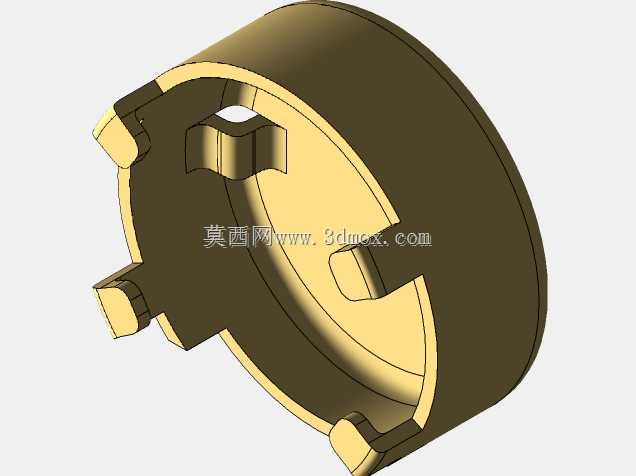

轴身的滚花纹理做了齿形圆角处理,常规电位计旋钮轴的滚花齿尖太锐,装配塑料旋钮时容易刮伤旋钮内壁的定位筋,长期使用后旋钮会出现空程打滑,这款的齿尖R角控制在0.1mm,压入旋钮时既能保证足够的静摩擦力,又不会破坏旋钮内壁结构。后端的外壳卷边做了预压收口设计,常规电位计卷边处容易出现缝隙,车间焊接时助焊剂蒸汽容易渗入内部污染碳膜,这款的卷边预压量控制在0.15mm,既不会压坏内部的碳膜基片,又能挡住大部分助焊剂和粉尘侵入。

引脚的根部做了0.2mm的凸台限位,插装到PCB时凸台会贴住PCB表面,不会因为插装过深导致轴套被顶起,影响面板装配的平整度。轴和轴套之间的配合间隙选了H7/g6的公差带,既保证旋转时的顺滑手感,又不会因为间隙过大出现径向晃动,调节阻值时不会出现接触不良的跳变问题。外壳的氧化层做了哑光处理,不会因为车间光线反射影响工人对位装配,引脚的镀锡层厚度控制在8μm,既能保证焊接时的上锡速度,又不会因为镀层过厚导致插装时孔位堵塞。

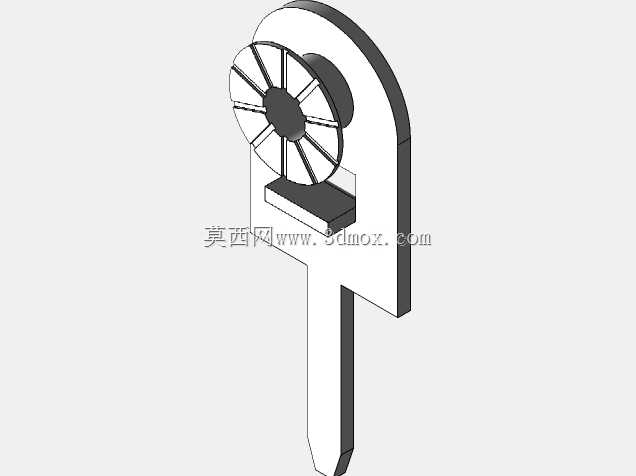

碳膜基片的固定卡槽做了0.1mm的过盈量,基片压入后不会因为运输震动出现移位,避免动触点偏移导致的阻值线性偏差。动触点的弹片压力经过校准,旋转寿命能达到常规电位计的1.5倍,长期调节也不会出现触点压力衰减。整个结构没有多余的复杂特征,所有尺寸都适配现有通用加工工艺,冲压、注塑、装配环节都不用额外开定制治具,能直接对接现有生产线,批量生产时的不良率能比常规结构降低40%左右。
