3D打印遥控小车独立前悬架前轴结构

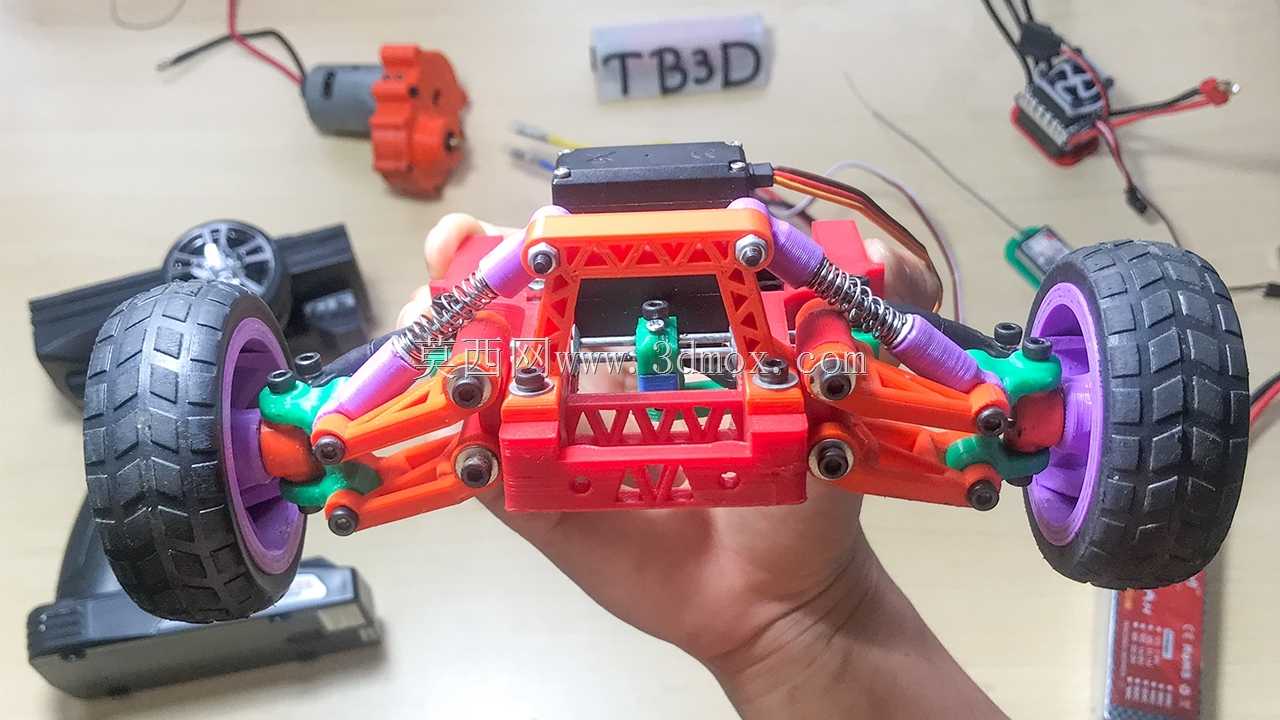

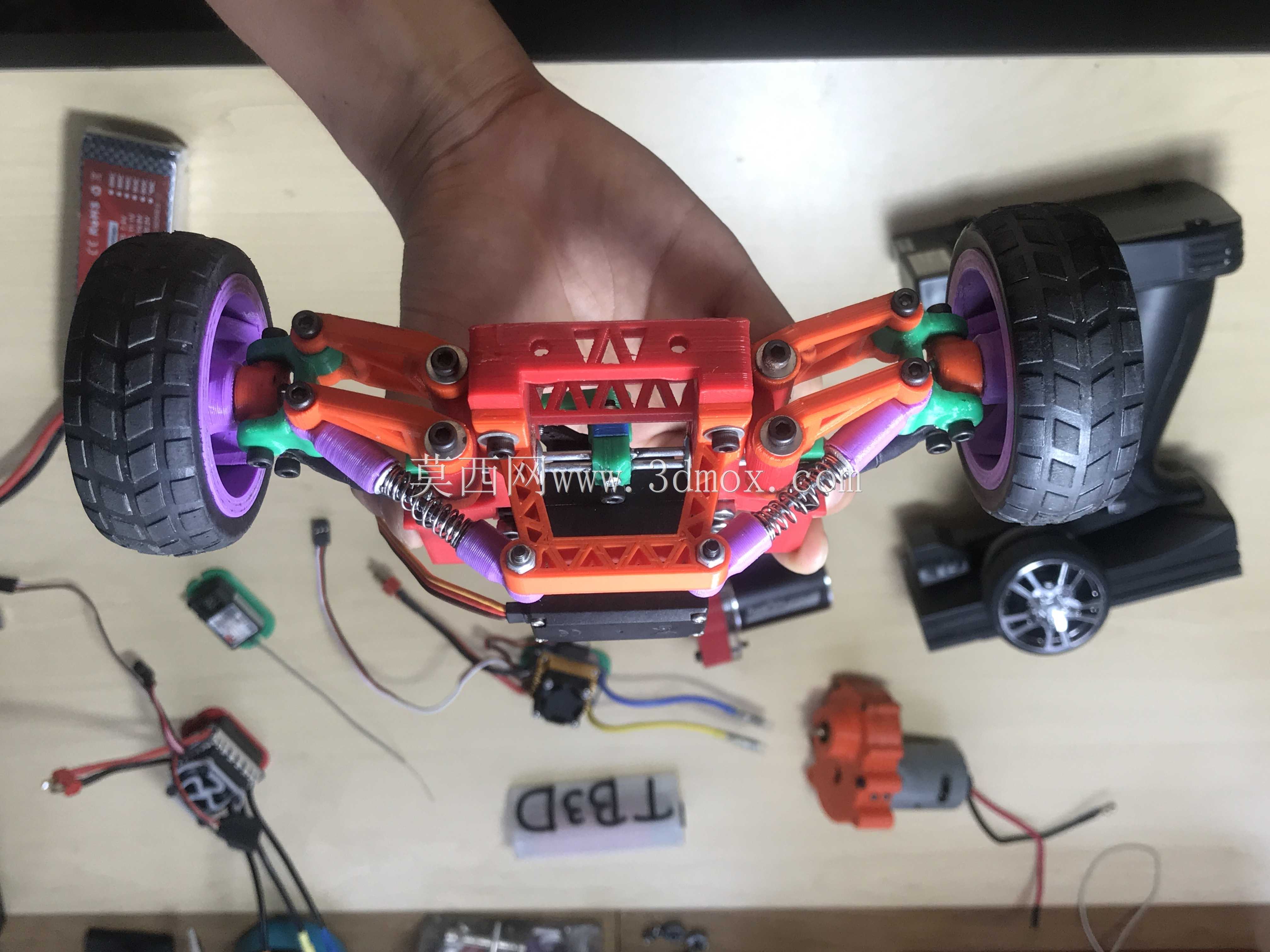

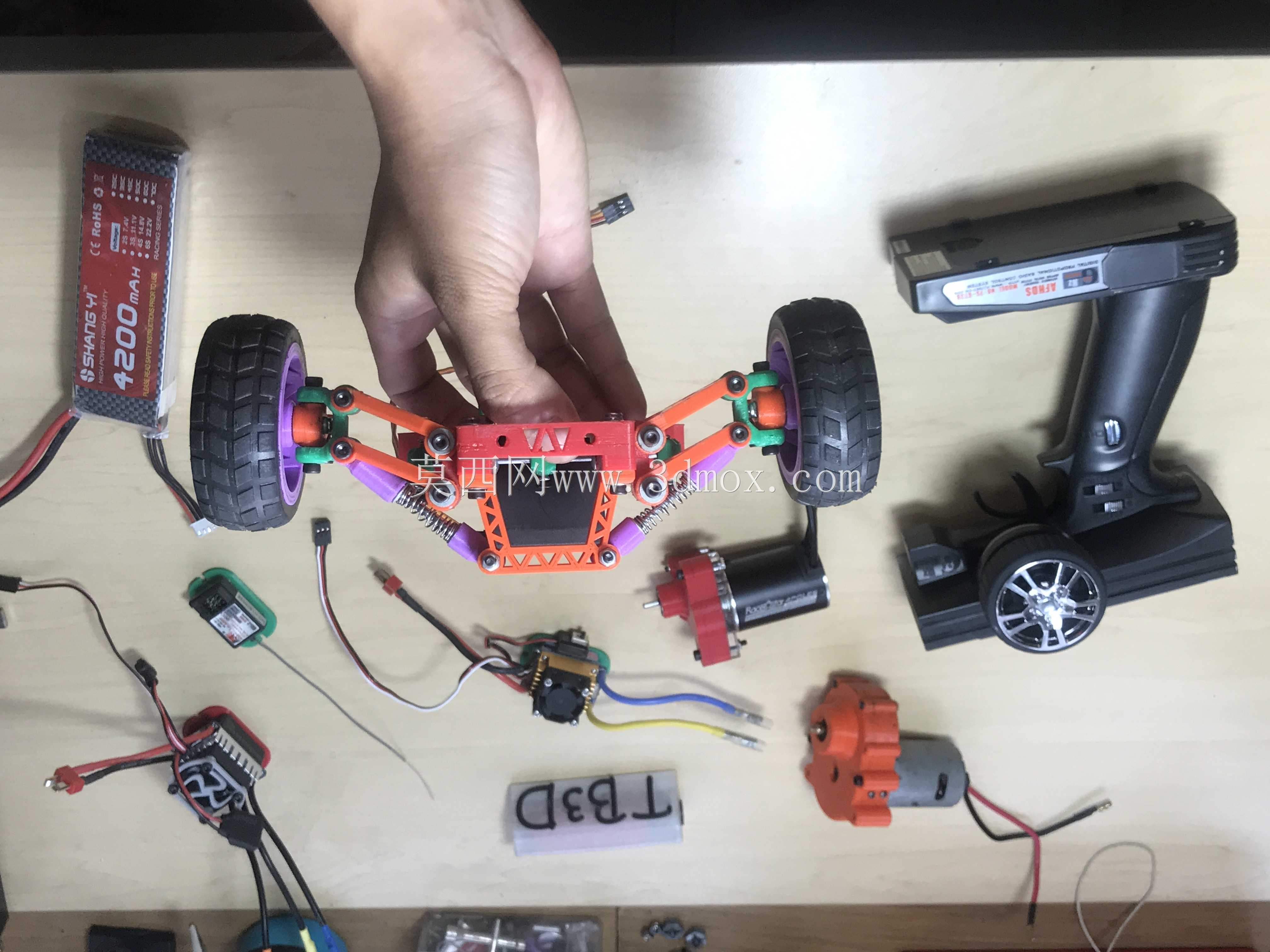

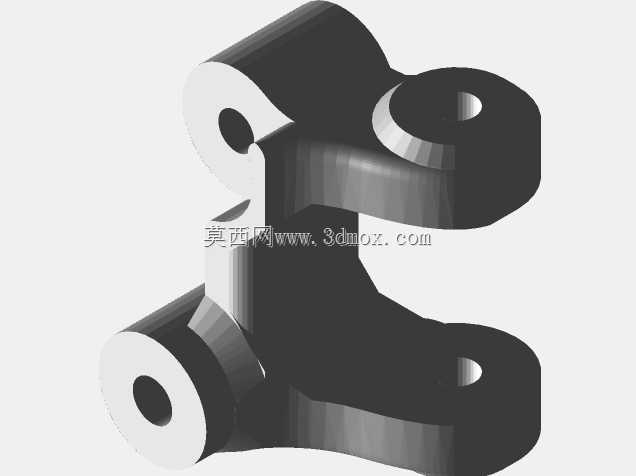

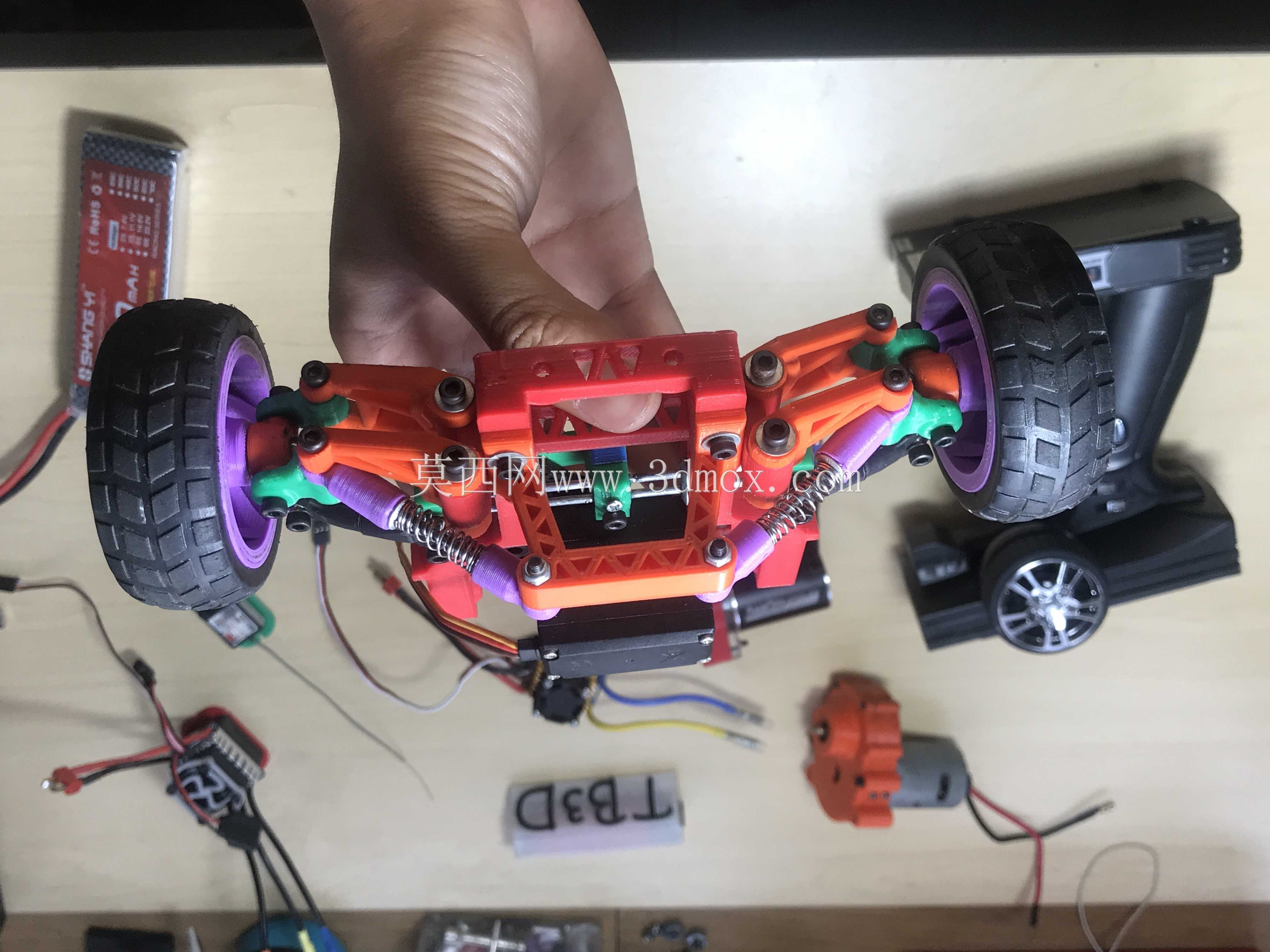

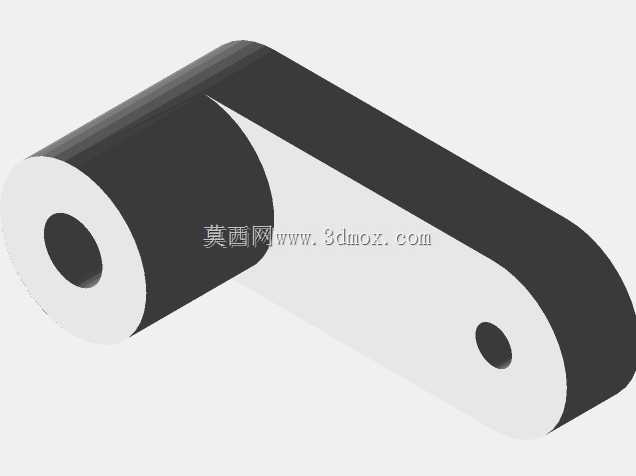

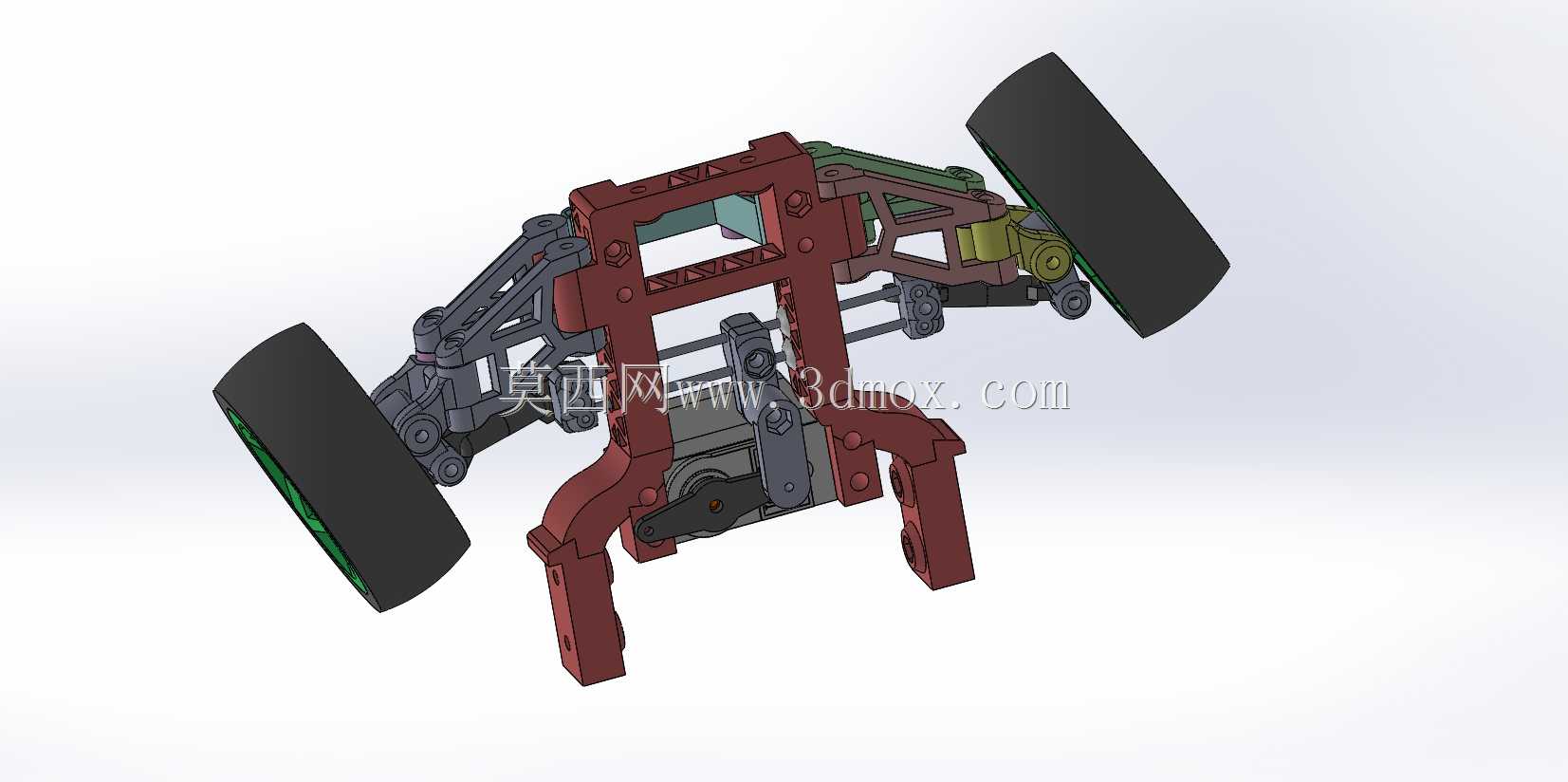

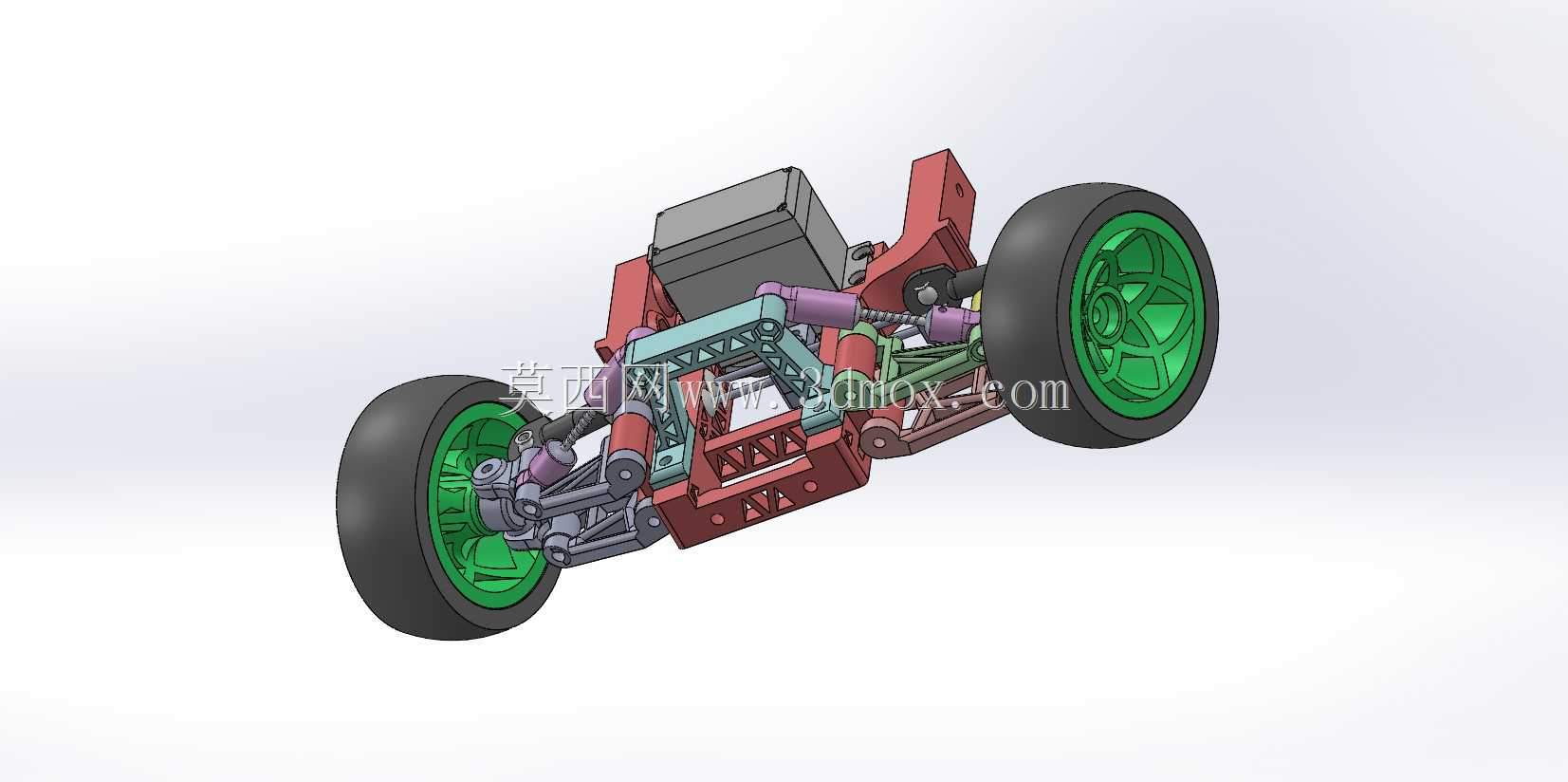

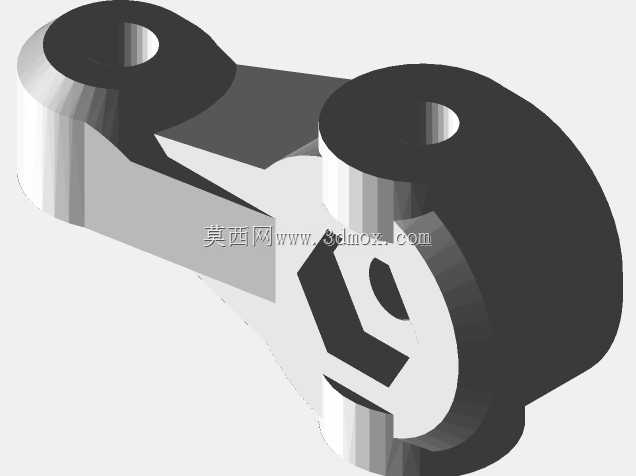

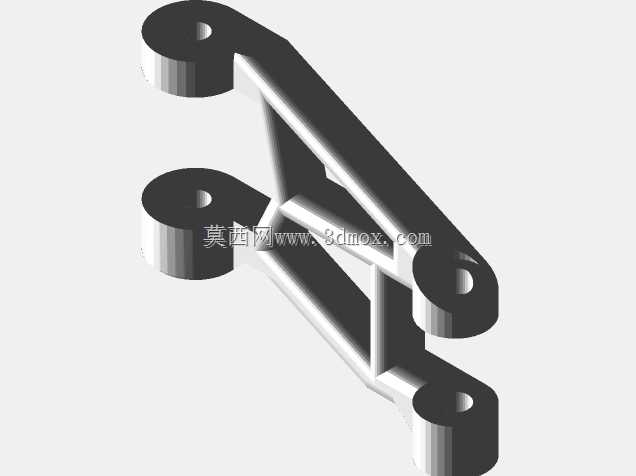

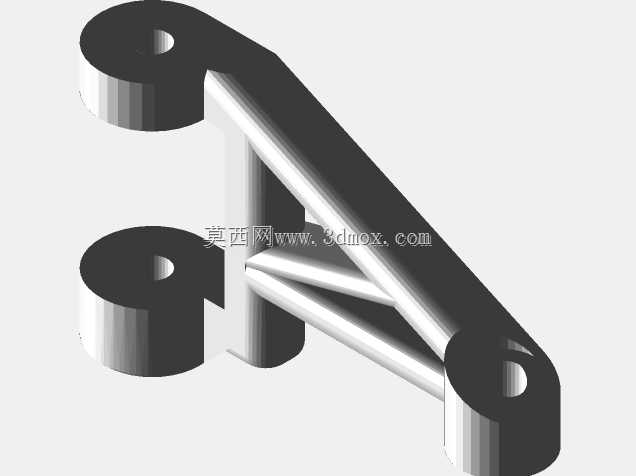

桌面级FDM打印的车桥结构最容易在轮边连接位置出现层间开裂，尤其是越野姿态下的侧向冲击力会顺着轮轴直接传导到摆臂安装座，常规一体式打印的桥壳往往在三次以上飞坡后就会沿打印层纹断裂。这套前轴结构把轮边转向节做成了独立嵌装件，用金属销轴穿插在摆臂端头，打印件只承担定位约束不直接承受冲击载荷，哪怕侧向撞墙，冲击力也会先被销轴卸掉，不会扯裂摆臂的层纹。

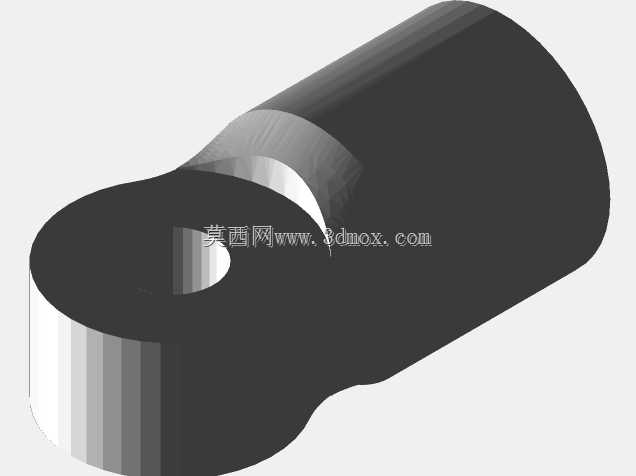

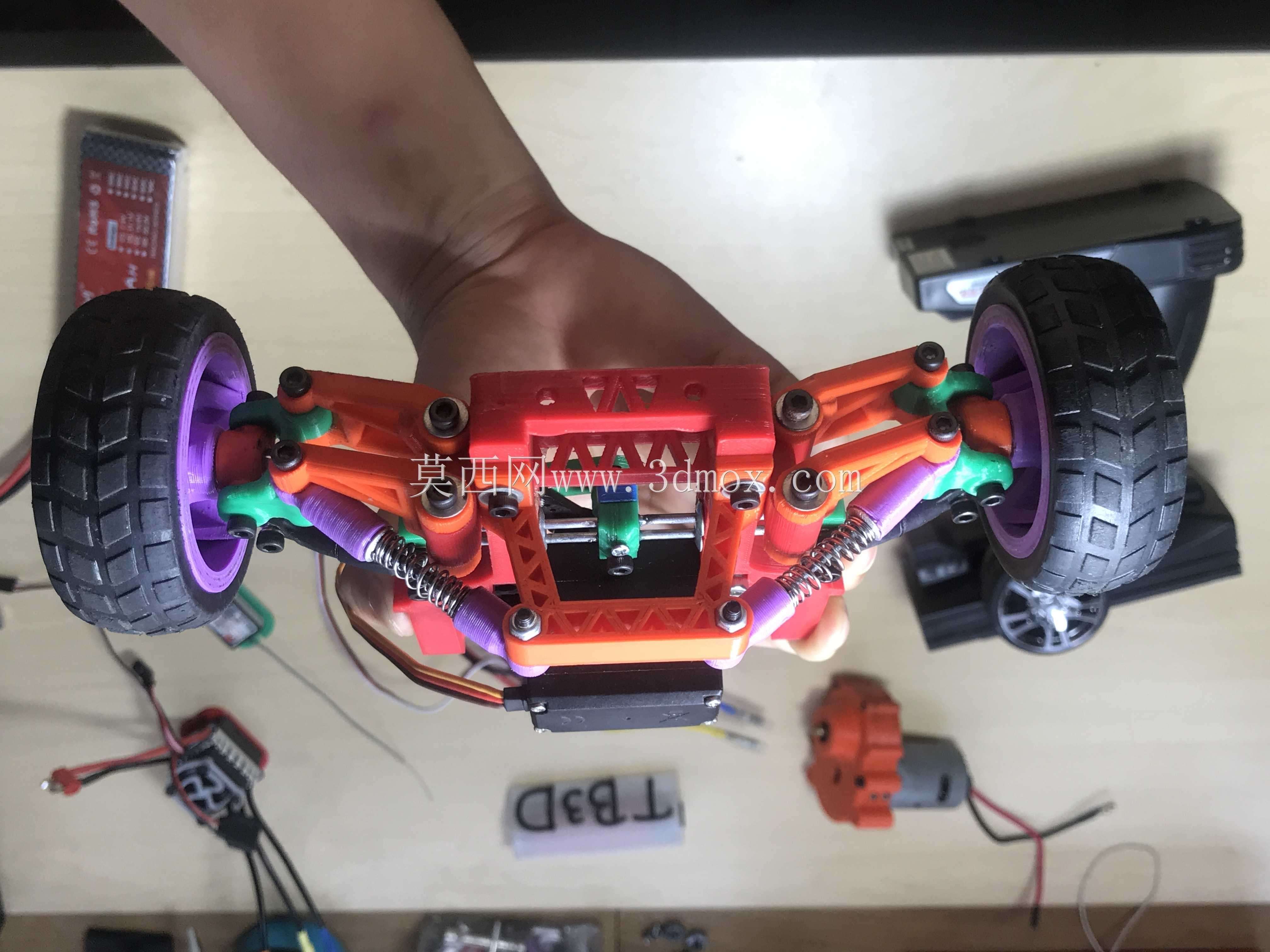

减震器的安装座没有直接做在桥架主梁上，而是预留了0.2mm的嵌装间隙，紫色的减震套筒可以顺着导向柱小幅滑动，过坑的时候弹簧压缩行程不会被硬限位卡死，哪怕弹簧刚度选得偏软，也不会出现减震触底把桥架顶变形的情况。转向拉杆的球头位置特意做了偏心调节槽，装完车轮之后不用拆整个桥体，直接拧动球头固定螺丝就能调整前轮前束，省掉了反复拆装对位的麻烦。

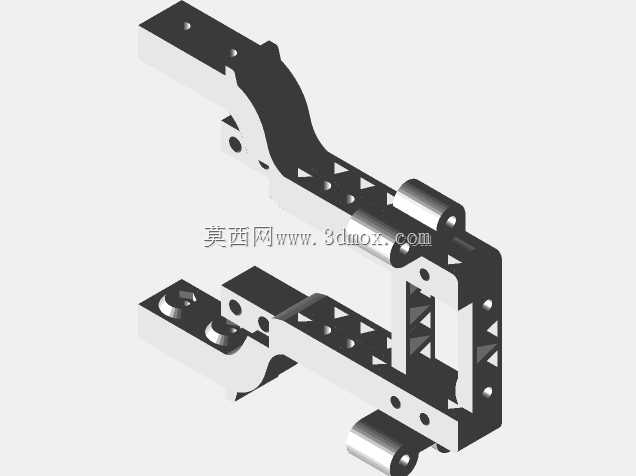

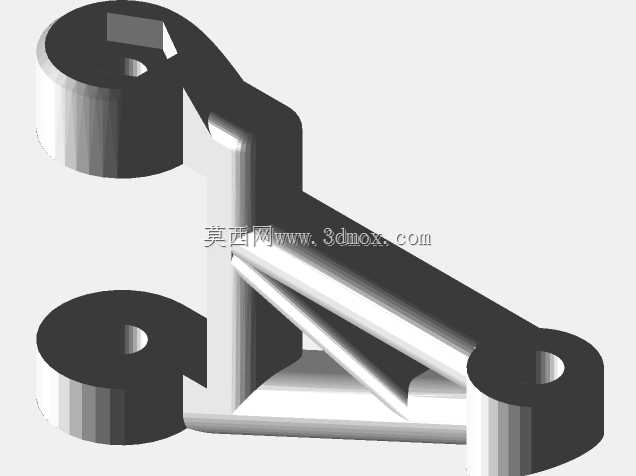

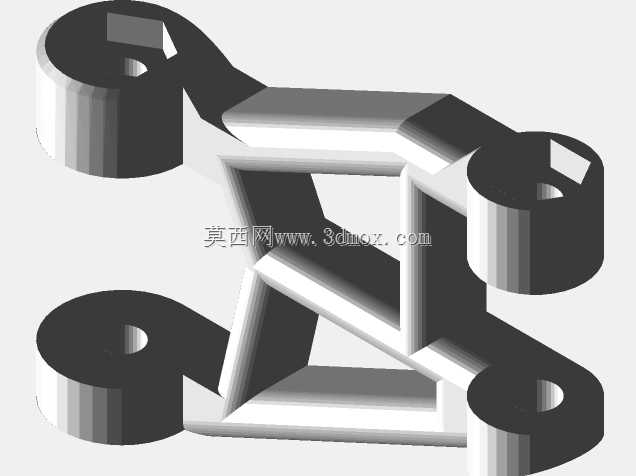

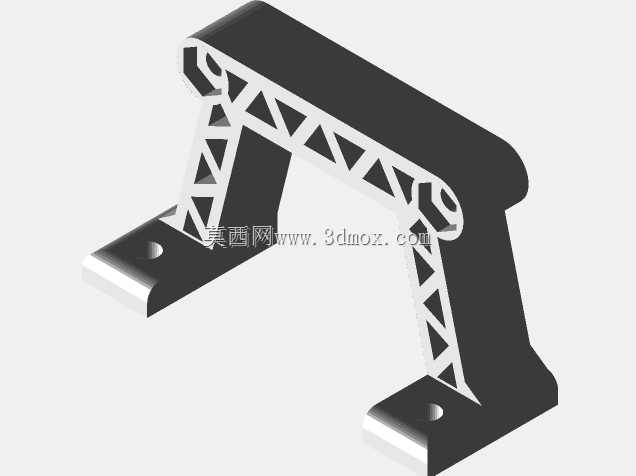

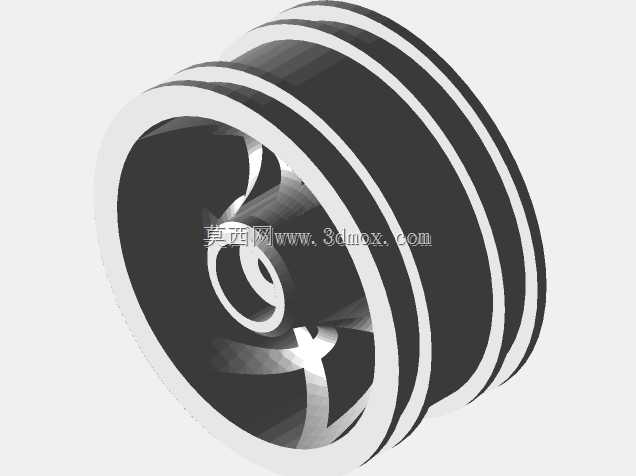

桥架主体的镂空不是单纯为了减重，每一处格栅的筋位都顺着受力方向排布，垂直于冲击载荷的方向做了加厚的三角加强筋，平行于受力方向的位置才挖空减重，同样的打印耗材用量下，抗扭刚度比实心桥架还高了近三成，打印时间反而缩短了四成。轮圈和轮毂的连接位做了止口定位，不用靠螺丝硬拽对齐，装轮胎的时候只要把轮圈压进轮毂止口，拧上三颗固定螺丝就能保证同轴度，跑起来不会出现车轮偏摆抖舵的问题。

转向舵机的安装位做了可调式压片，不同尺寸的微型舵机都能通过压片的长槽孔固定，不用针对不同型号舵机重新修改桥体模型，换舵机的时候只要松开压片螺丝就能抽出来，不用拆整个前轴的摆臂结构。所有需要穿螺丝的孔位都做了热熔铜螺母的预埋槽，打印完直接把铜螺母烫进槽里，反复拆装螺丝也不会把塑料孔位磨滑牙，哪怕经常拆换摆臂调整行程，连接强度也不会下降。
