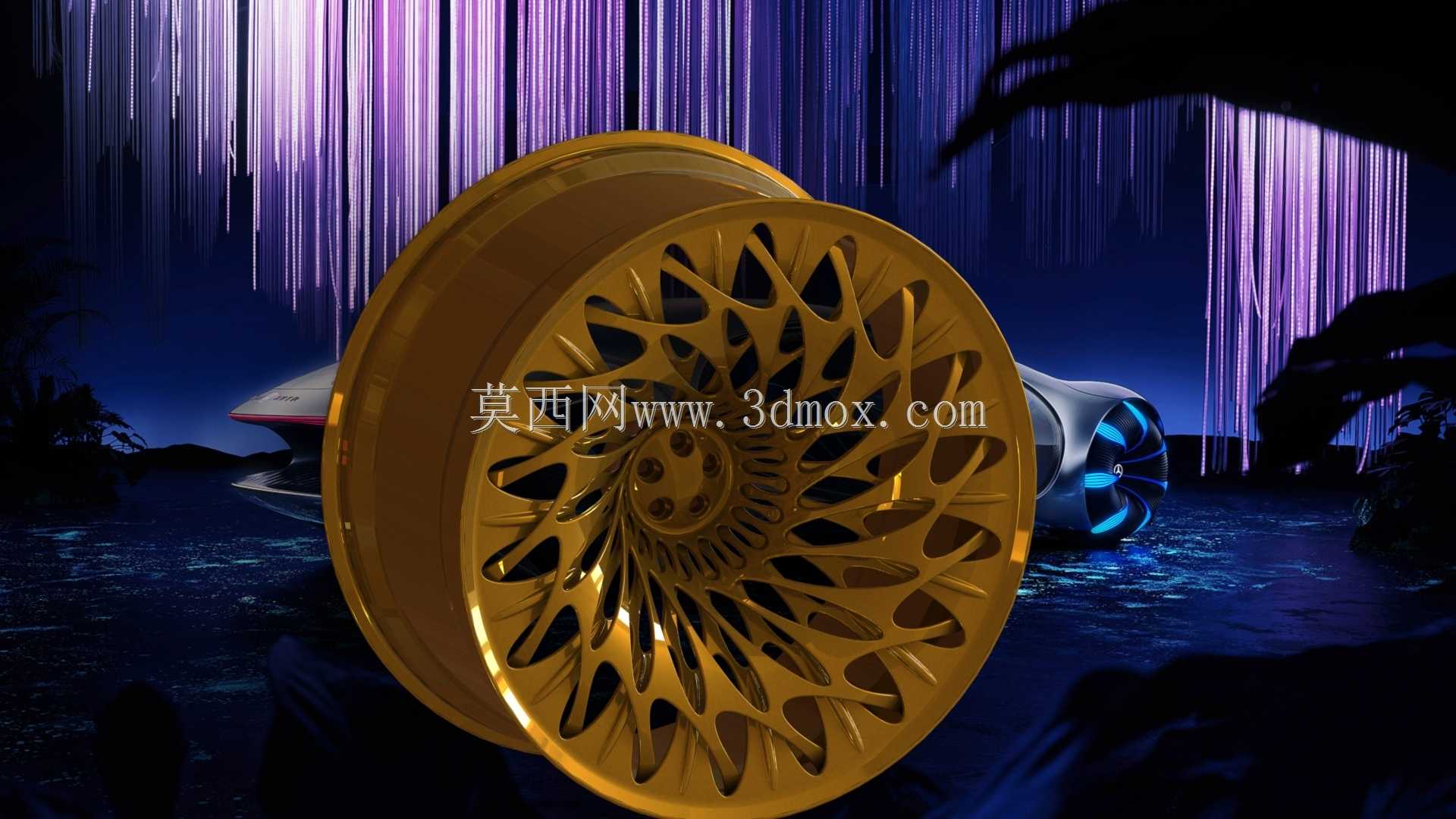

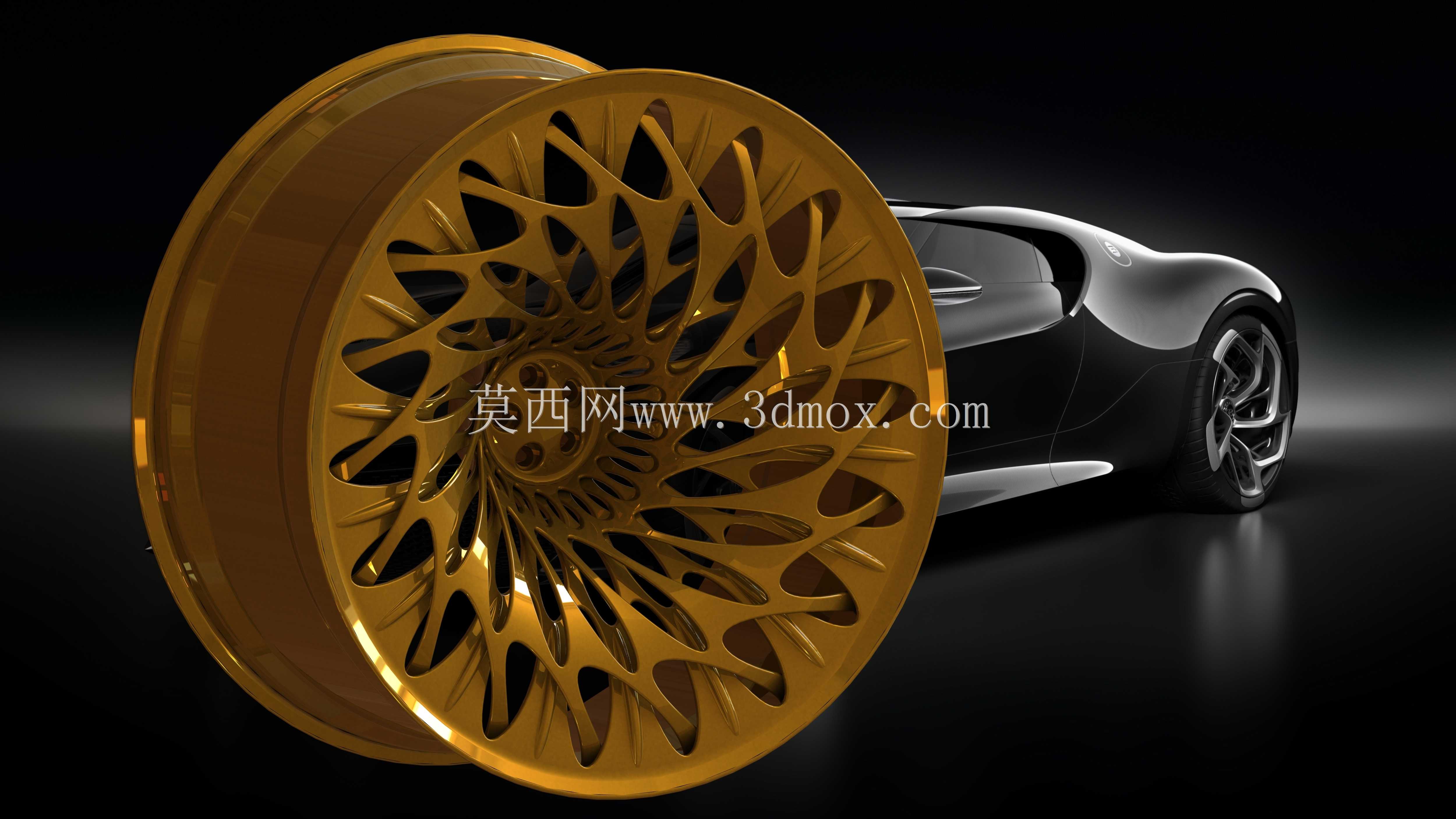

多辐条镂空汽车轮毂结构设计

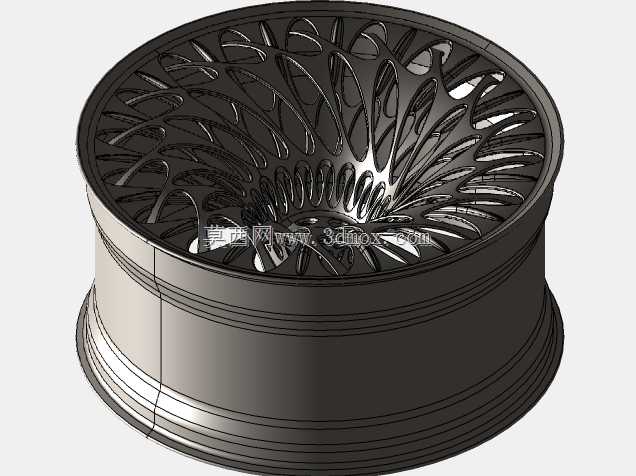

铝合金轮毂铸造环节最容易出现的壁厚差缩孔问题，在这款多辐条镂空轮辋的结构设计里被提前做了针对性规避。辐条与轮辋筒体衔接的过渡圆角没有做等半径处理，靠近轮缘安装位的圆角半径比辐条中部大1.2mm，刚好匹配铸造时铝液的流动填充速率，避免厚壁位置冷却速度不均产生的内部气孔。轮辋筒体的环形加强筋没有做等距排布，靠近胎圈座的两道筋间距比其余位置窄3mm，对应轮胎充气后胎圈对轮辋的径向挤压力分布，不用额外增加筒体壁厚就能满足径向载荷要求，单只轮毂重量能降低0.8kg左右。

辐条的镂空曲面没有做等壁厚处理，每根辐条的背面都做了0.7mm的渐变减薄，从辐条根部到末端平滑过渡，既不会削弱辐条的抗弯强度，又能减少铸造时的材料堆积。轮辋和轮毂中心安装盘的衔接位置做了环形卸荷槽，槽深1.5mm，刚好避开安装螺栓预紧时的应力集中区域，车辆经过颠簸路面时，冲击力不会直接在辐条根部形成硬接触，能降低辐条断裂的风险。胎圈座的密封斜面角度控制在5度±0.2度，表面粗糙度要求控制在Ra1.6以内，不用额外加装密封胶圈就能保证和轮胎胎圈的贴合密封性，高速行驶时不会出现慢漏气问题。

轮缘的翻边高度比常规民用轮毂高2mm，边缘做了R2的圆角钝化，车辆低速刮蹭路沿时不会直接刮伤胎侧，也能避免轮缘变形导致的轮胎脱圈风险。中心安装孔的定位止口做了0.05mm的过盈配合公差，和车轴轴头配合时不会出现径向旷量，高速行驶时方向盘不会产生抖动。辐条表面的曲面曲率连续达到G2级别，抛光或者电镀处理时不会出现曲面接痕，光影反射效果均匀，不需要额外做打磨补正就能满足外观件的表面质量要求。气门嘴的安装位特意选在两根辐条的中间空隙位置，安装时不会和辐条产生干涉，后续补胎拆装气门嘴也不用额外调整轮毂角度。
