电动自行车轮毂驱动电机结构设计

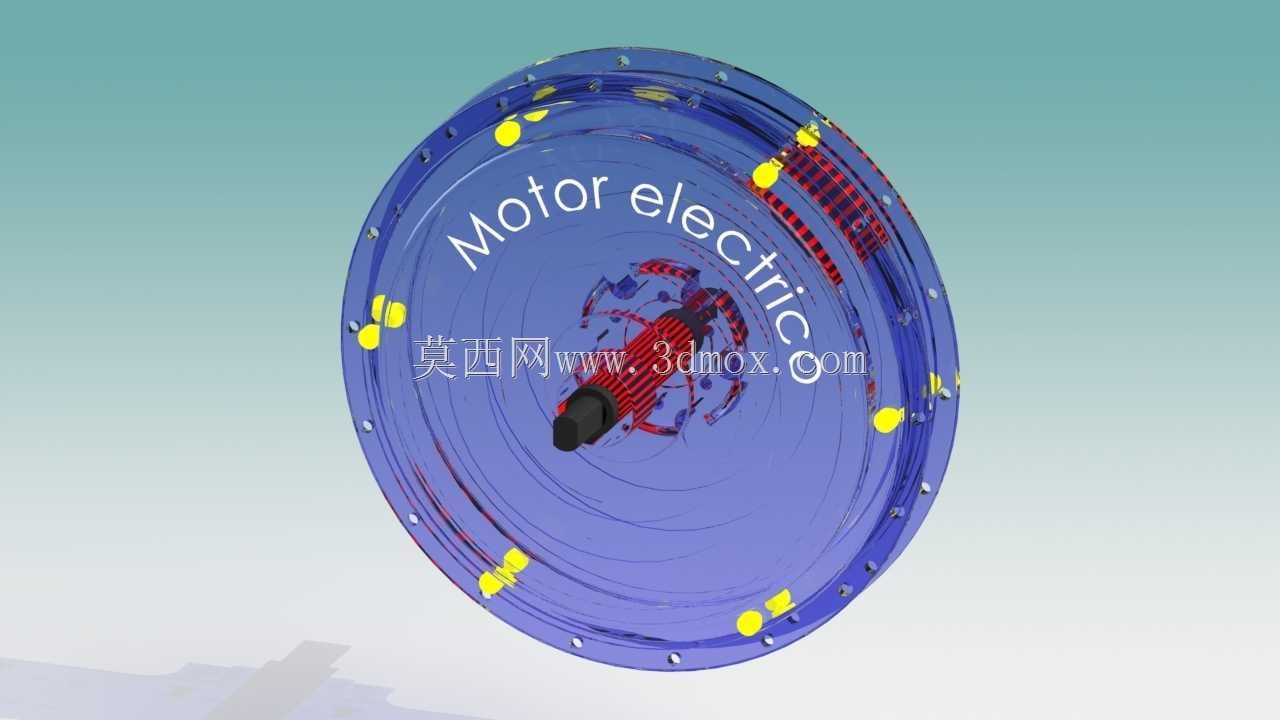

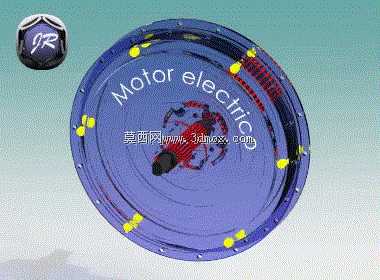

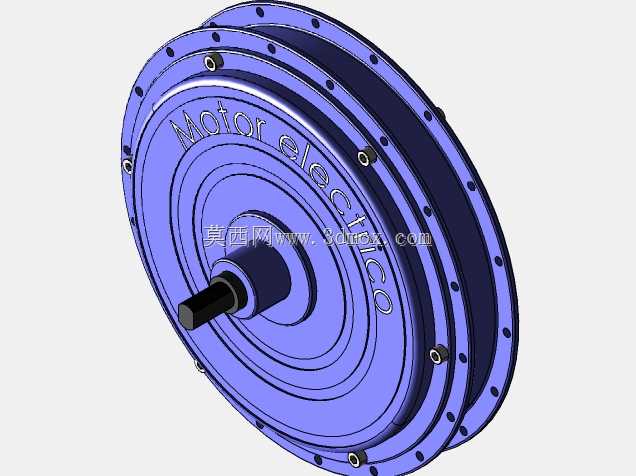

常规电动两轮车的轮毂电机在量产阶段常遇到端盖同轴度偏差导致的运转异响，绕组散热空间不足引发的高温退磁，以及密封结构冗余带来的装配效率低下问题。这款轮毂驱动结构在端盖的止口配合处做了阶梯式公差带设计，外圈止口采用h7过渡配合保证径向定位精度，内圈预留0.12mm的密封胶填充槽，既避免过盈压装导致的端盖形变，又能在装配时让密封胶均匀填充缝隙，省去了额外加装密封圈的工序，装配时工人无需反复调整端盖角度，对准螺栓孔即可一次压合到位。定子绕组的排布做了斜槽错位处理，每匝绕组的端部预留3mm的散热间隙，转子磁钢的固定卡槽采用燕尾式结构，替代传统的胶粘固定方式，即使在长时间高负荷运转导致内部温度升高到80摄氏度以上，磁钢也不会出现移位脱落的问题。轮毂外圈的螺栓固定孔做了沉头锪平处理，每个孔位周边设计了放射状的加强筋，既保证轮圈辐条安装时的贴合度，又能在颠簸路面承受径向冲击时分散应力，避免孔位周边出现应力开裂。端盖表面的黄色标识点对应内部绕组的相位接线位置，装配完成后检测相位时无需拆开端盖，直接对照外部标识即可快速判断接线是否正确，大幅降低售后检修的拆解成本。出线口位置做了弧形过渡的护线结构，避免线束在轮毂转动过程中被锐边割破绝缘层，同时预留的线束长度刚好适配控制器接线端，不会出现线束冗余缠绕或者长度不足拉扯接线端子的问题。转子轴的支撑位采用双轴承错位布置，两个轴承之间预留了润滑脂存储腔，长期运转时润滑脂不会因为离心作用甩出轴承位，延长维护周期的同时降低运转阻力，让电机在低速起步时扭矩输出更平顺，高速运转时也不会出现轴承窜动导致的抖动。
