Nema17高精度42步进电机结构设计

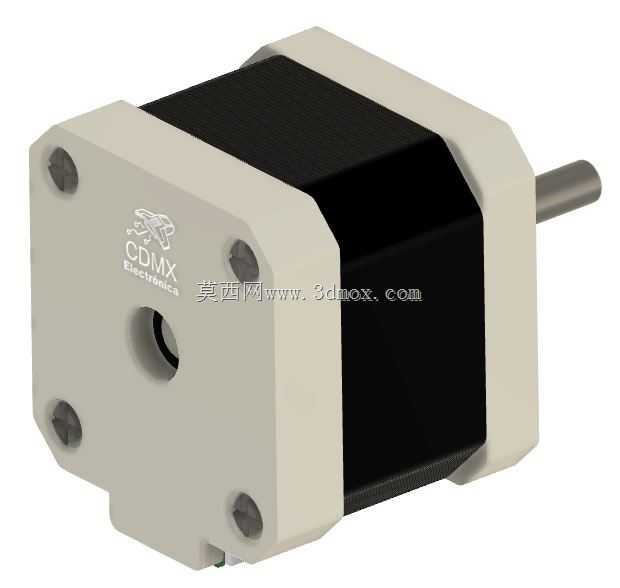

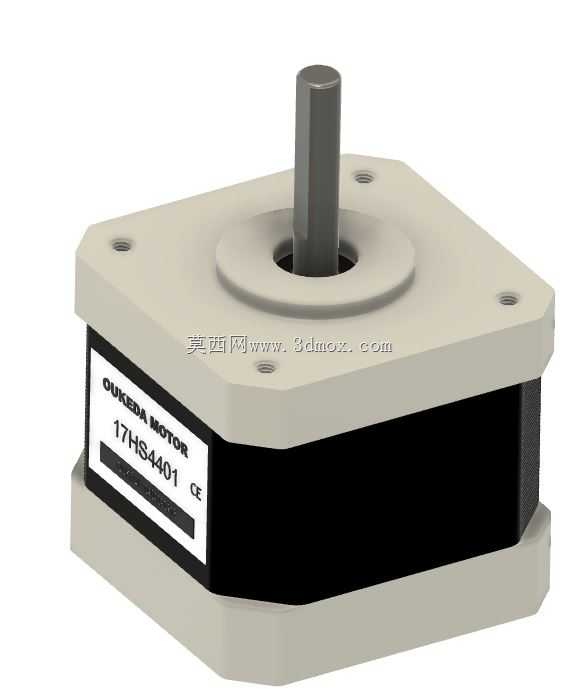

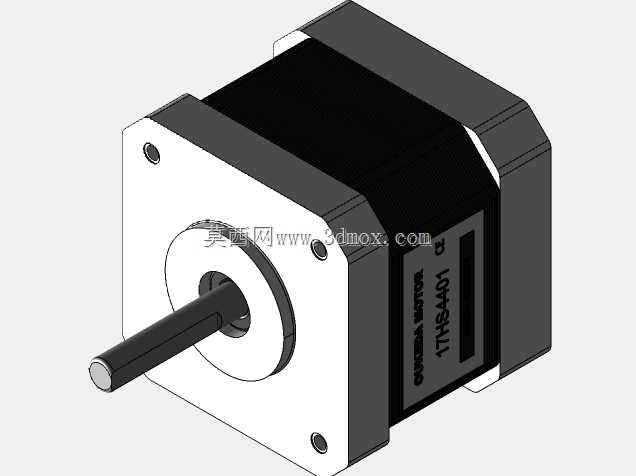

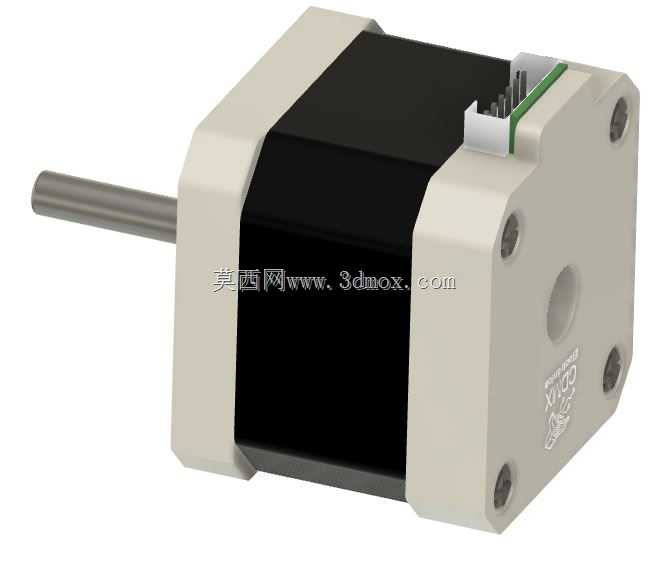

小规格步进电机的端盖同轴度偏差一直是批量加工里容易被忽略的隐性问题，不少量产42电机在装机后出现轴端径向跳动超差，根源就在于前端盖安装孔与轴承室的位置度公差没有在设计阶段做冗余预留。这款Pasos 17HS4401的结构设计里，前端盖的四个安装沉孔做了0.02mm的位置度补偿，轴承室与安装基准面的垂直度公差控制在0.015mm以内，刚好适配常规数控铣削的加工精度上限，不需要额外做精镗工序就能满足装配要求。定子绕组的出线槽做了斜角过渡处理，避免常规直角槽口在装配时刮伤漆包线绝缘层，四根出线的排布间距预留了热缩管包裹的空间，不会出现线束挤压导致的绝缘破损隐患。输出轴的D型切面长度做了适配性调整，既满足同步轮、联轴器的锁紧行程要求，又不会因为切面过长削弱轴端的抗扭强度，轴根处的退刀槽做了圆角过渡，减少应力集中带来的断轴风险，哪怕是频繁正反转的3D打印机进给工况，也能承受持续的交变载荷。后端盖的定位凸台与机壳的配合公差选了H7/h6的间隙配合，装配时不需要强行压合就能保证同轴度，后期维护拆解也不会刮伤机壳内壁的氧化层。机壳表面的散热筋做了等距排布，筋高控制在3mm，既保证足够的散热面积，又不会因为筋条过高导致加工时出现震刀纹，阳极氧化后的表面平整度也更容易控制。转子磁钢的固定方式没有用常规的胶粘结构，而是在轴上做了滚花销位，磁钢压入后靠过盈配合加销位双重固定，哪怕长时间高温运行也不会出现磁钢移位退磁的问题。端盖的固定螺丝孔做了盲孔设计，避免螺丝穿透机壳碰到内部绕组，孔底预留了0.5mm的安全间隙，哪怕螺丝长度有轻微公差也不会顶伤定子。
