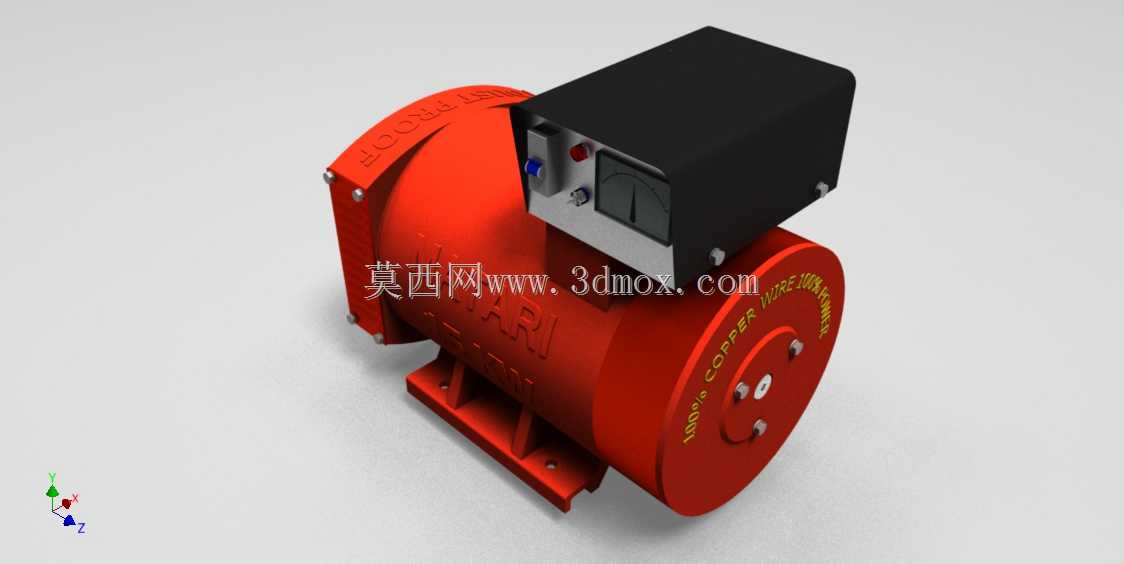

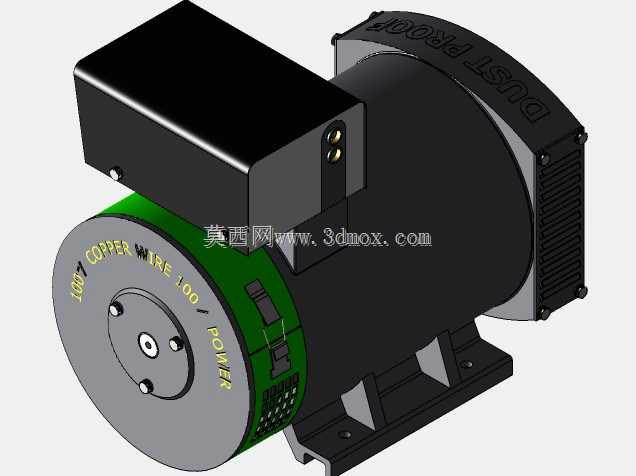

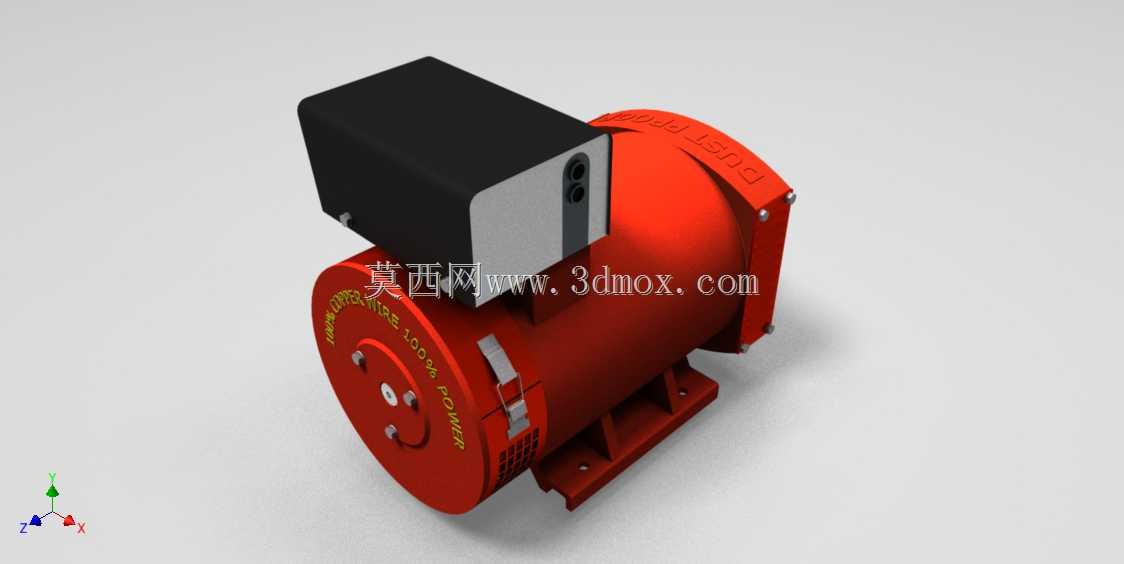

15千瓦双轴承三相交流发电机结构

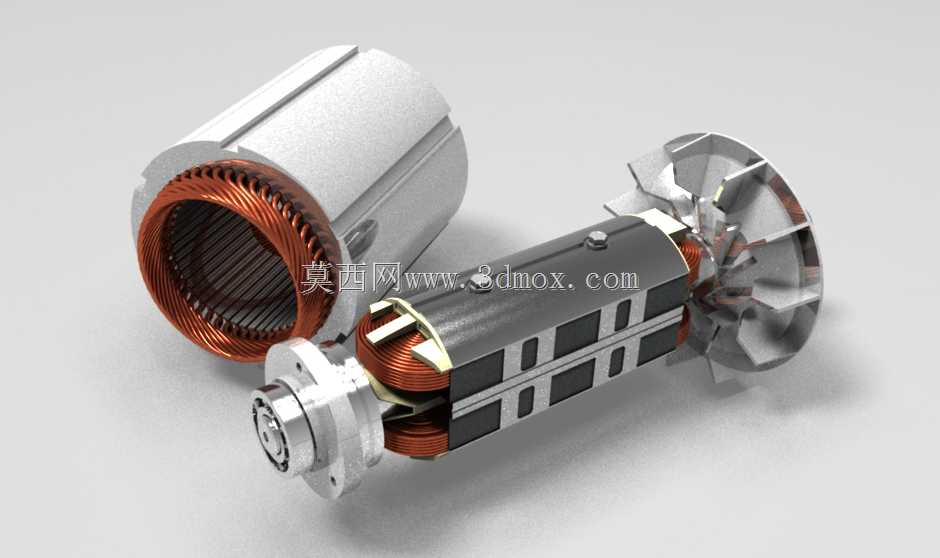

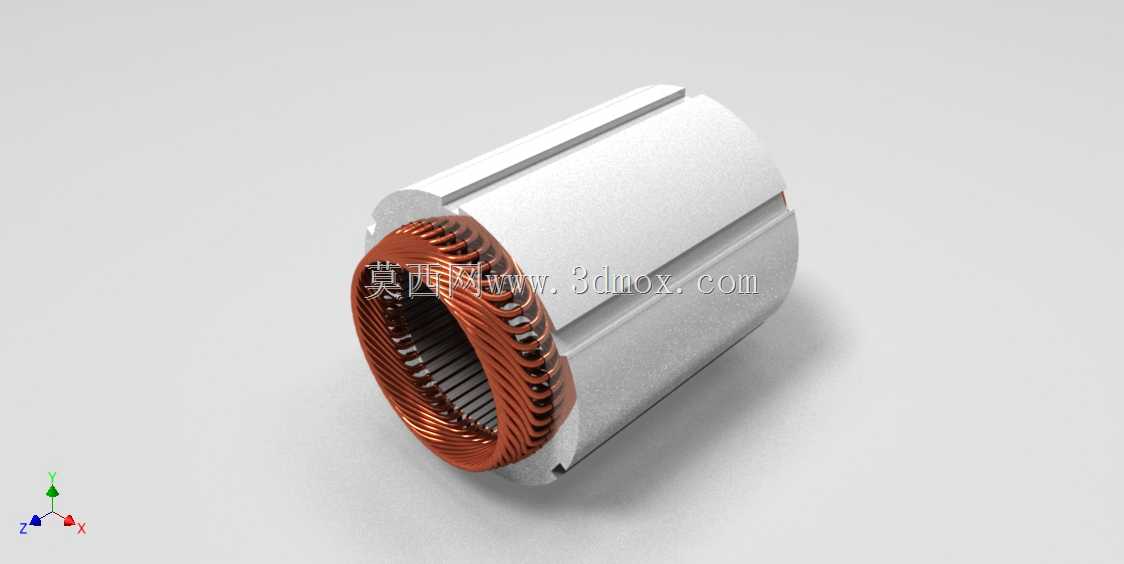

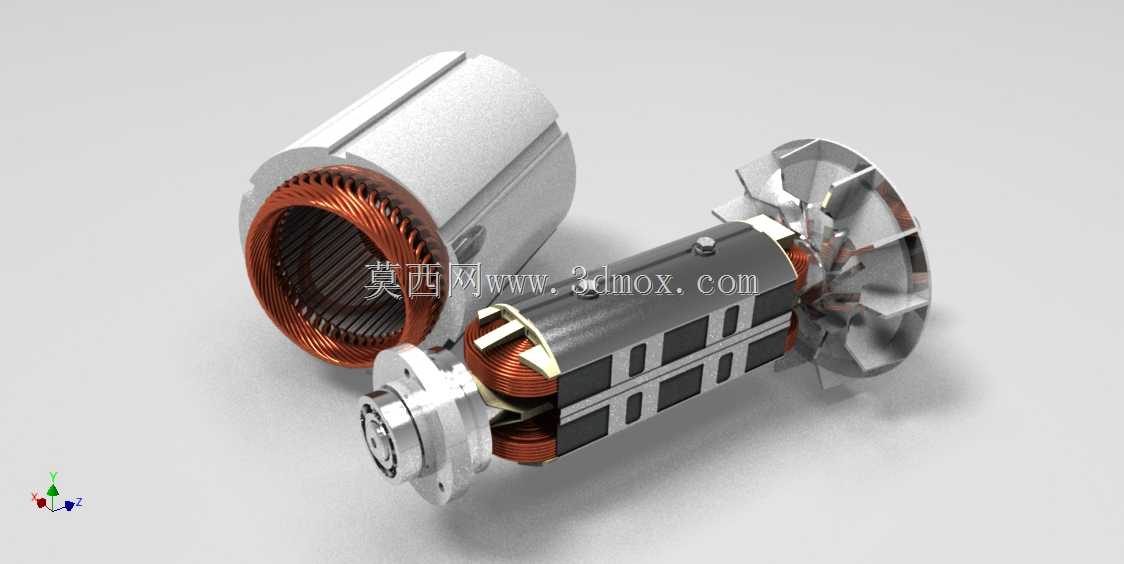

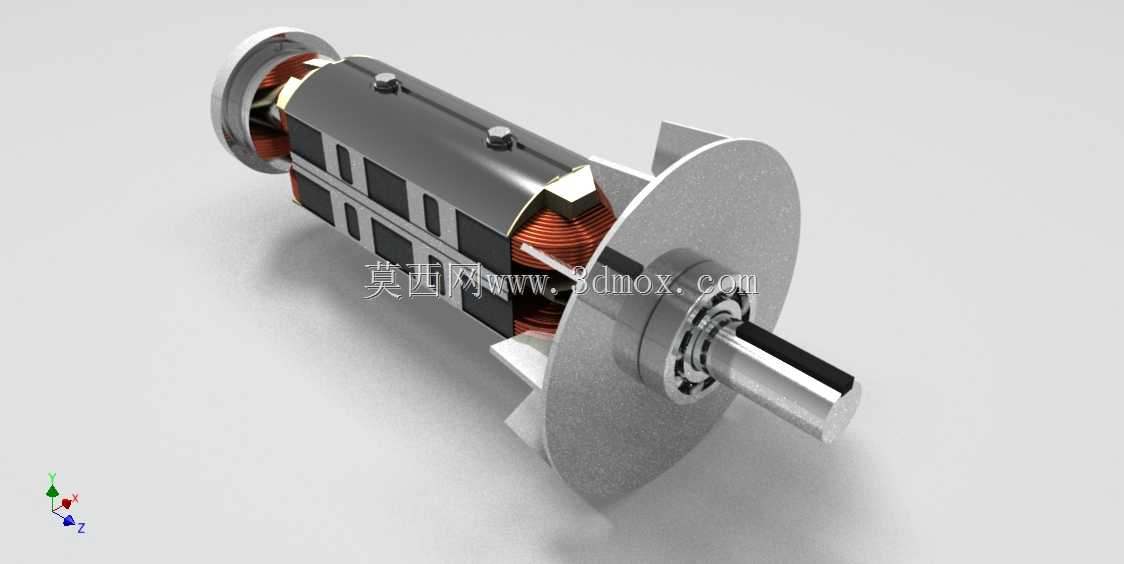

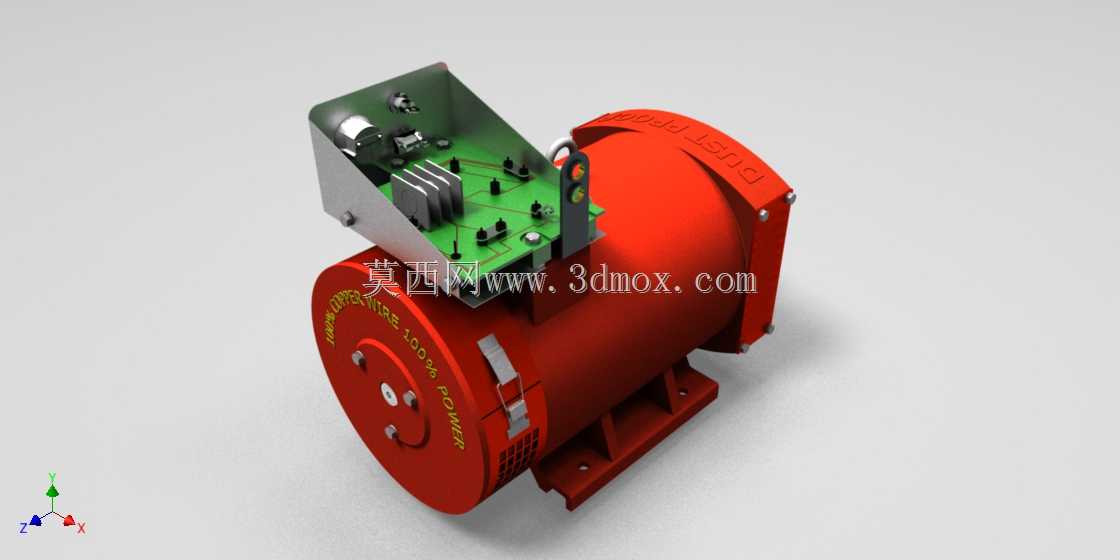

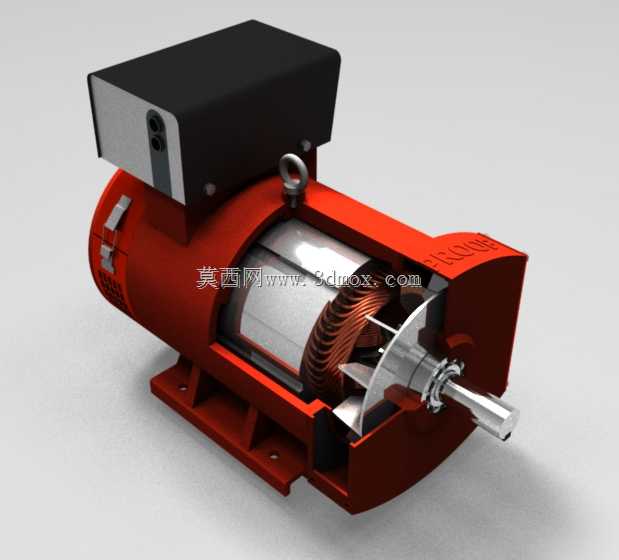

车间里批量返修同功率段发电机的场景里，超过六成故障来自端盖轴承位同轴度偏差带来的扫膛问题，拆解这款15千瓦机型的剖视结构能看到，双轴承配置的支撑跨度做了针对性收窄，后轴承嵌装在端盖止口内的沉台深度比常规机型深1.2毫米，刚好抵消铸铁端盖在压铸冷却时的翘曲变形量，不用额外增加端盖壁厚就能把轴承位的径向跳动控制在0.03毫米以内。定子铁芯的叠压边做了三处均匀分布的定位豁口，和机座内壁的凸台完全卡合，压装时不用反复调整周向位置，叠片间的绝缘层不会因为对位敲击出现破损，绕组成型后端部的绑扎间隙留足了散热风道，和端盖内侧的导风筋位置完全对齐，运行时冷却风顺着风道直接带走绕组端部的积热，不会出现局部过热导致的绝缘老化加速。转子的铸铝导条和端环的衔接处做了圆弧过渡，没有常规直角结构的应力集中点，启动瞬间的大电流冲击下，导条断裂的风险能降低近四成，转轴和转子铁芯的配合面选了过渡公差带，热装时的加热温度控制在180摄氏度就能顺利压入，不会因为温度过高破坏转轴表面的调质硬度。顶部的接线盒和机座的连接面加了一圈嵌入式密封胶条，接线柱的固定座做了加高挡边，户外工况下溅水和粉尘很难渗入接线腔，避免出现绝缘击穿的隐患。机座底部的安装脚和机座是一体铸造成型，安装孔的位置度公差控制在0.1毫米以内，现场安装时不用扩孔就能直接和底座的预埋螺栓对位，省去了现场配钻的工序。剖视结构里能看到绕组的排布间隙均匀，每匝线圈的转弯处都做了绝缘衬垫隔离，浸漆处理时绝缘漆能完全填充线圈间的缝隙，不会出现气泡残留导致的局部放电问题。
