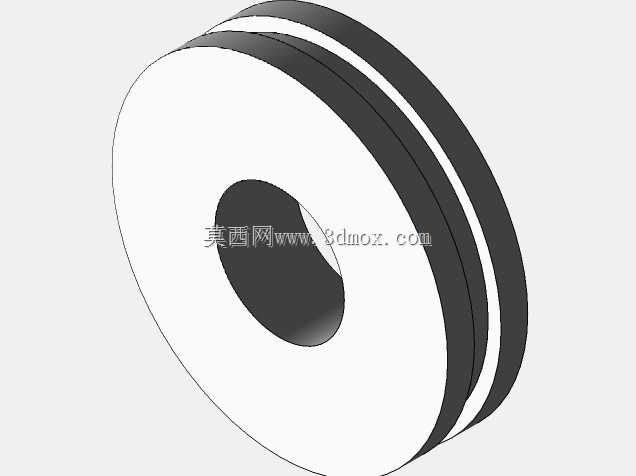

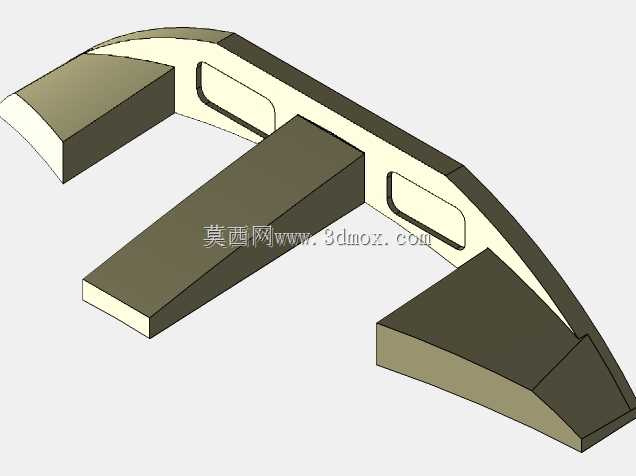

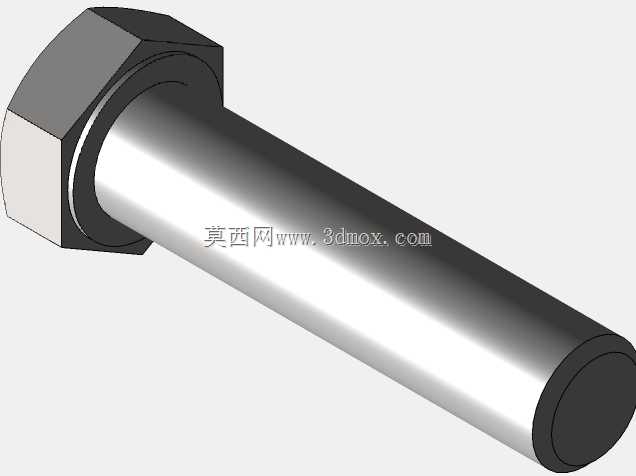

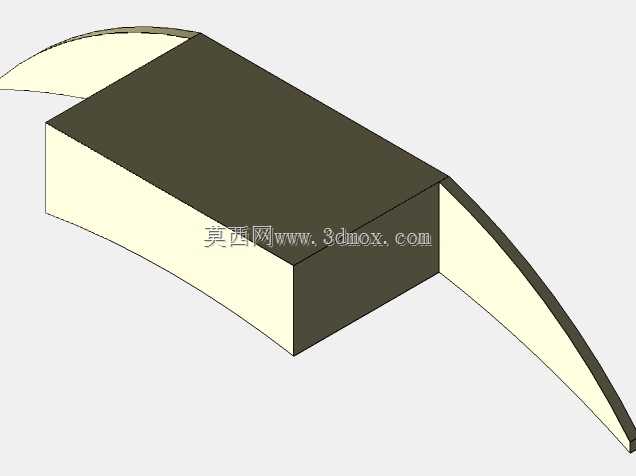

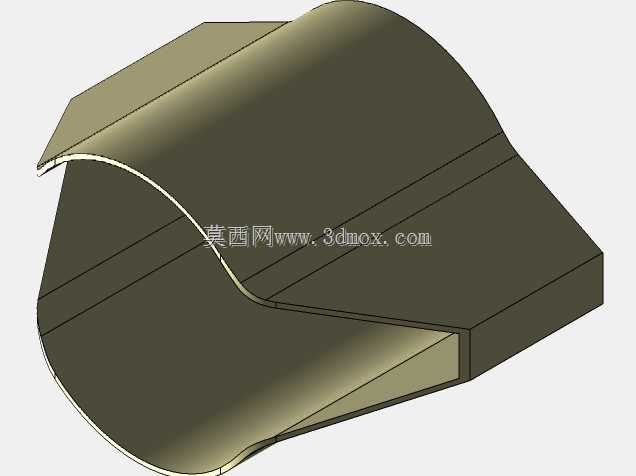

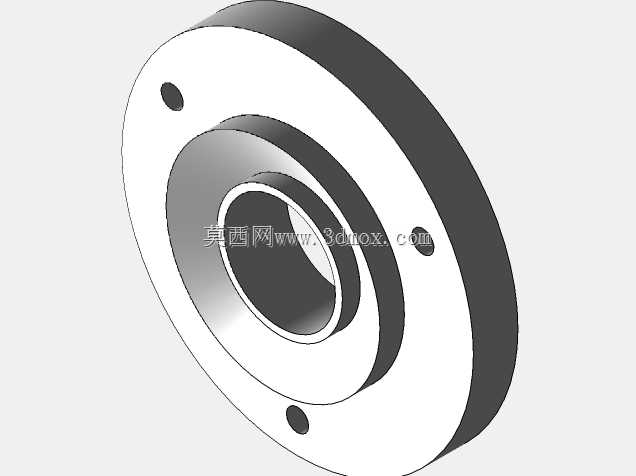

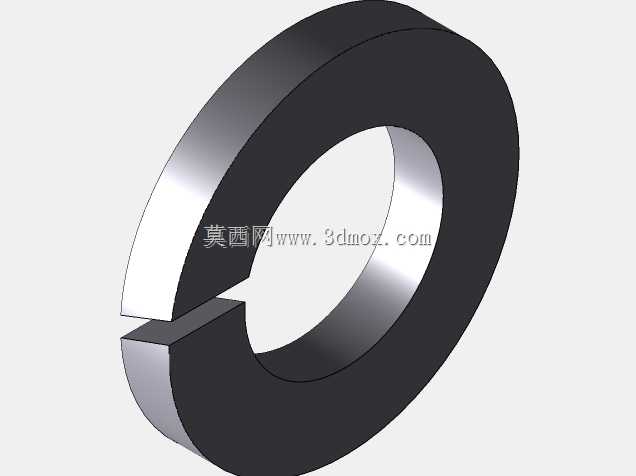

15千瓦交流发电机定转子结构设计

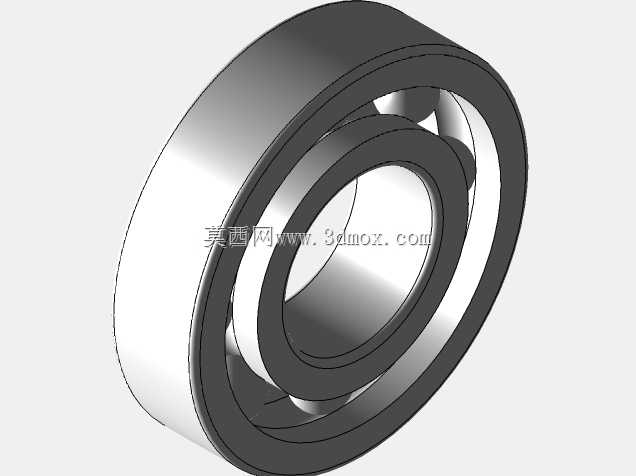

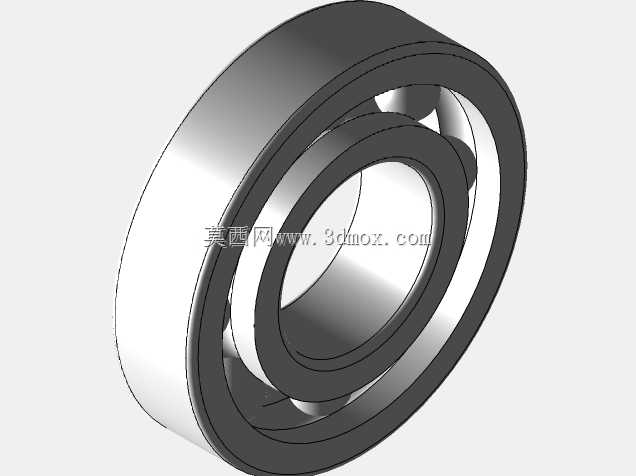

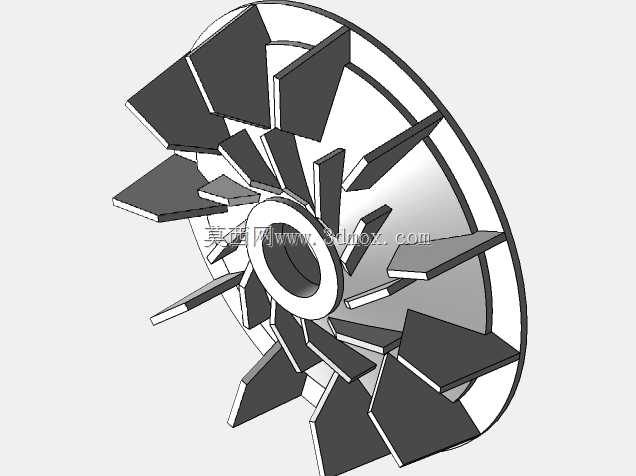

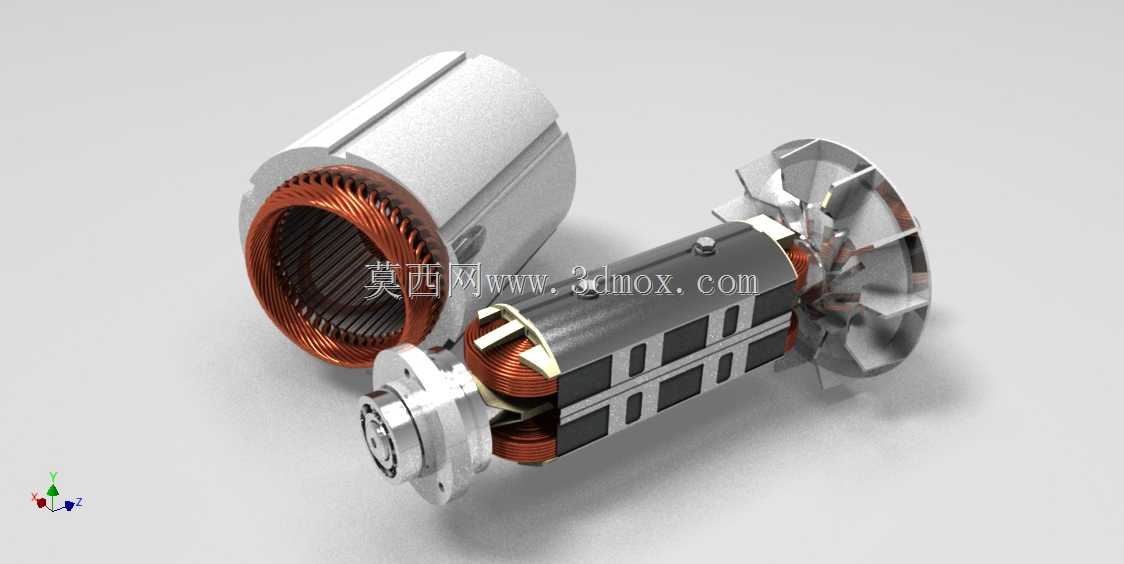

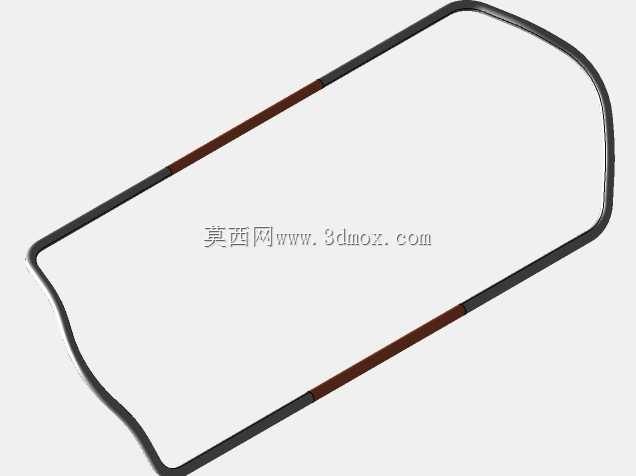

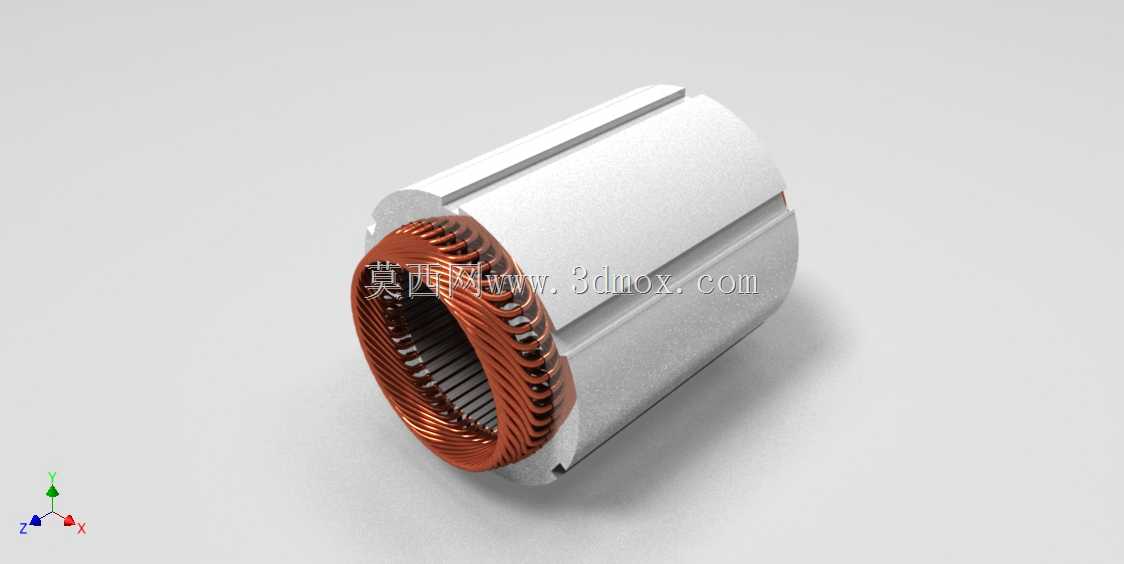

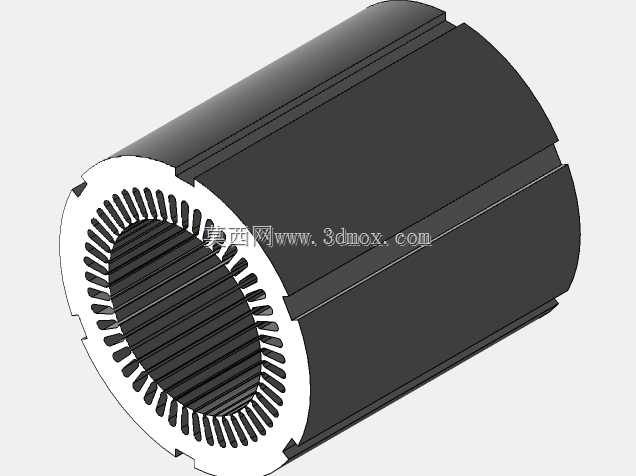

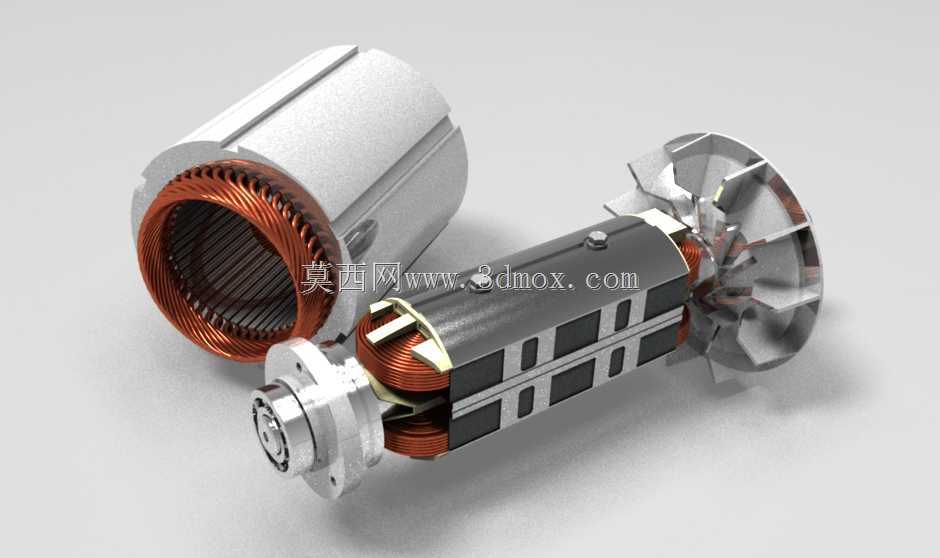

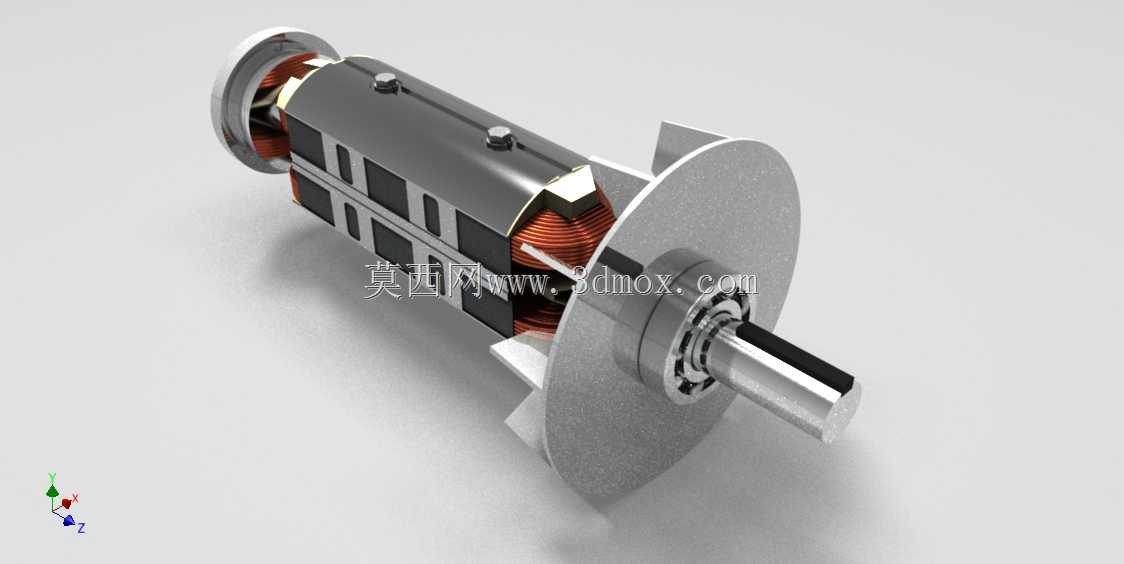

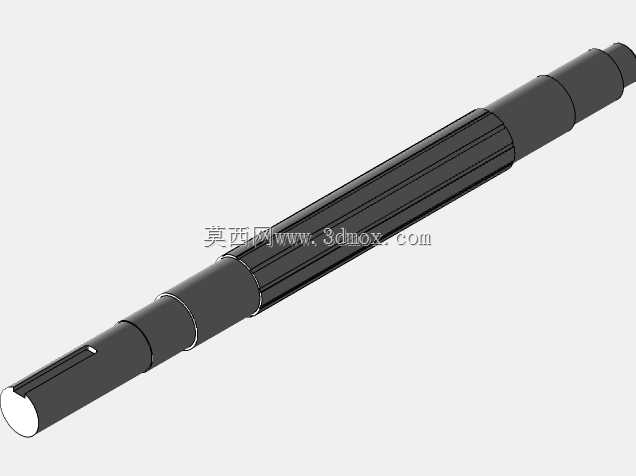

车间里常碰到小功率发电机定转子返修的问题，大多是前期结构设计没考虑到高速运转下的形变余量，要么绕组端部剐蹭定子内壁，要么转子轴肩配合处跑圈，拆下来看全是硬磨出来的铁屑。这套15千瓦规格的定转子结构，在配合公差上做了很务实的取舍，定子铁芯的叠压段没有一味追求同轴度的极致精度，而是在绕组嵌装的槽口位置留了0.12毫米的避让间隙，刚好抵消漆包线浸漆后的膨胀量，不会出现嵌线后槽口凸起刮伤绝缘层的问题。转子部分的散热风叶和磁轭的配合面没有用常见的过盈压装，而是在轴向上加了三个对称的定位销孔，压装后穿销点焊，既避免了过盈量太大导致磁轭内圆变形，又能扛住1500转额定转速下的离心力，不会出现风叶甩脱的隐患。绕组端部的绑扎位置也做了调整，没有按常规等距排布，而是在靠近转子出线端的位置加密了两道绑带，刚好对应动平衡测试时的配重校正区间，后续做动平衡时不用再额外刮除绑带调整重量。定子外壳的散热筋没有做等厚设计，靠近绕组端部的位置筋高多了3毫米，刚好对应电机运行时的温度最高点，不用额外加散热风扇就能把温升控制在允许范围内。转轴和轴承配合的轴颈处做了微米级的滚压强化，表面粗糙度压到Ra0.8以下，不用镀硬铬就能满足耐磨要求，加工时省了一道电镀工序，也避免了镀层脱落卡滞轴承的问题。转子上的磁钢固定没有用胶水粘接，而是用了分段式的不锈钢压条，每段压条对应两块磁钢，沉头螺丝固定后在接缝处打密封胶，哪怕长期在潮湿工况下运行，也不会出现磁钢脱落锈蚀的问题。整套结构没有用什么特殊的工艺，全是现有加工设备就能实现的公差要求，但是每一处调整都对应了实际生产中碰到的返修痛点，装起来后测空载电流比同规格常规结构低了0.8安，满载运行两小时的温升也低了7摄氏度，完全能满足小型备用电源、小型工程设备的配套使用需求。
