膝关节外骨骼助力装置锥齿轮传动结构

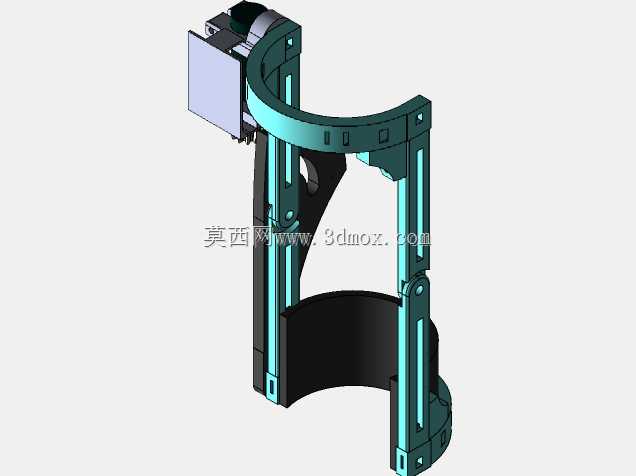

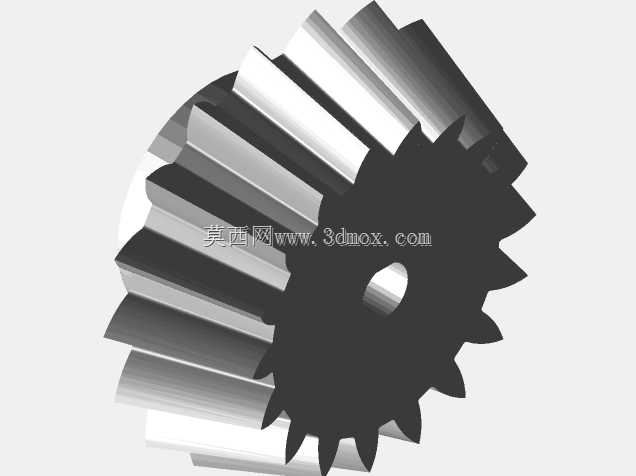

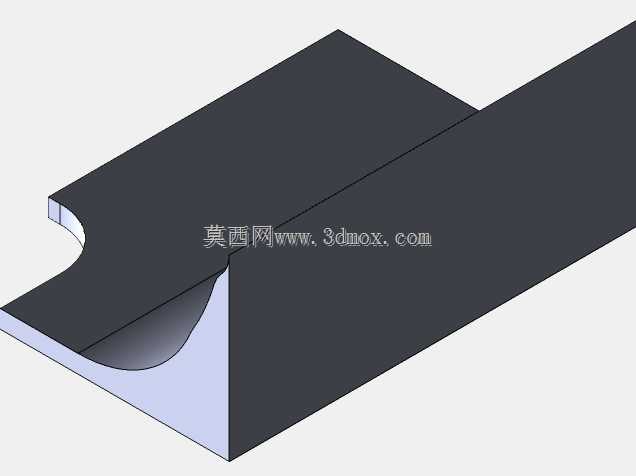

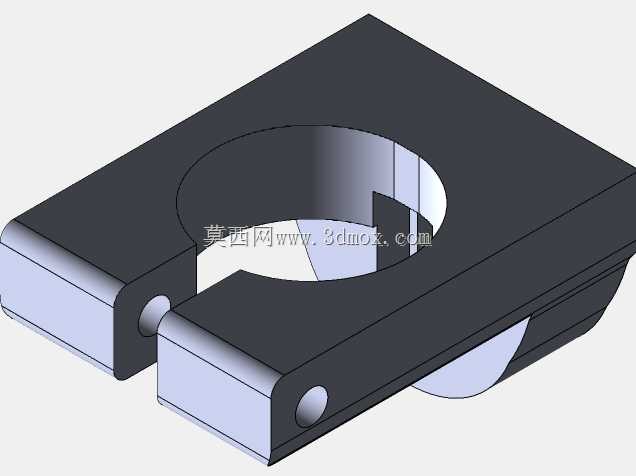

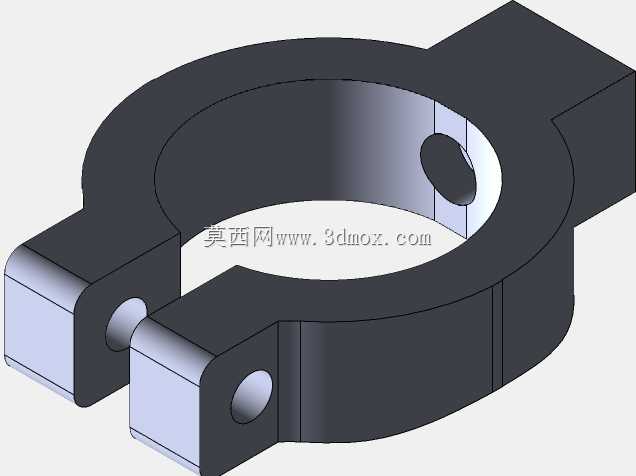

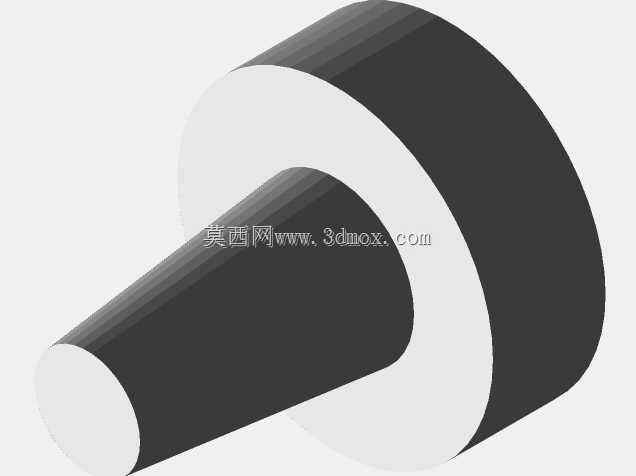

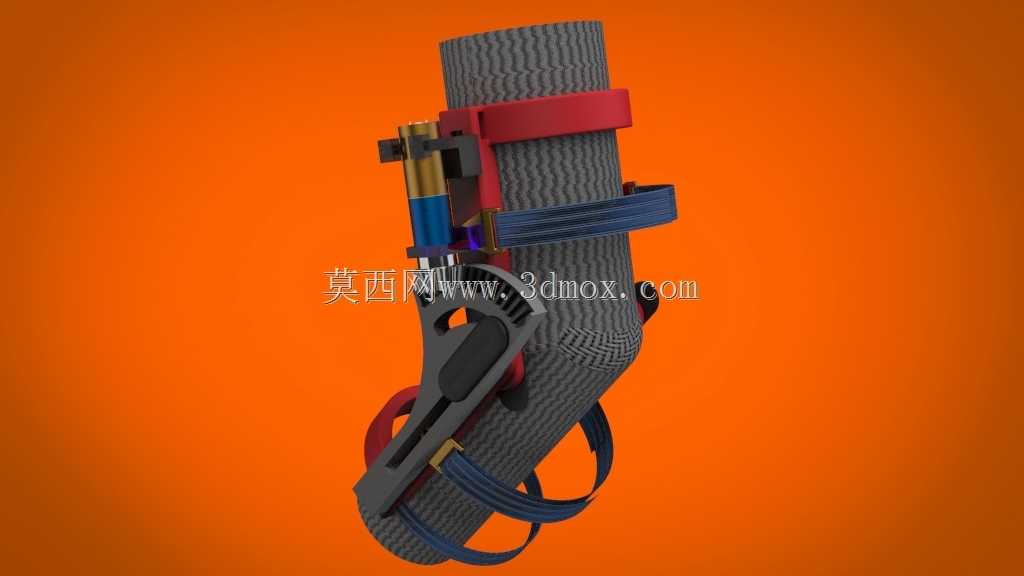

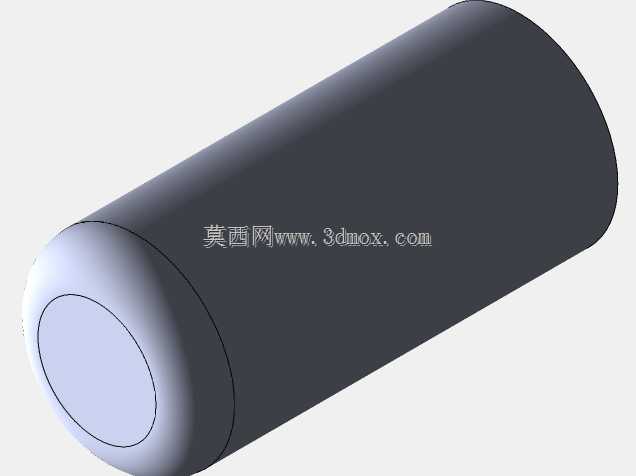

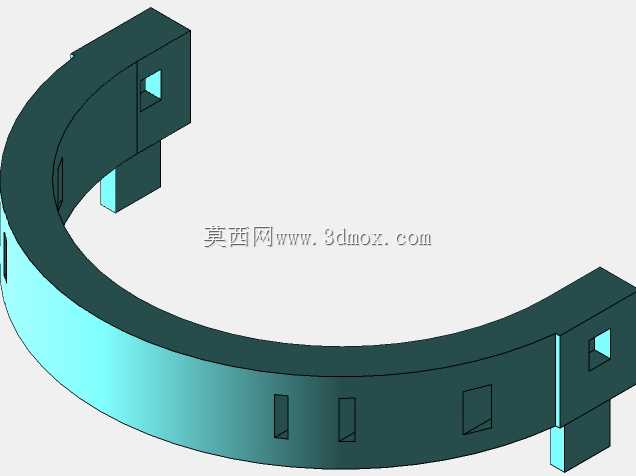

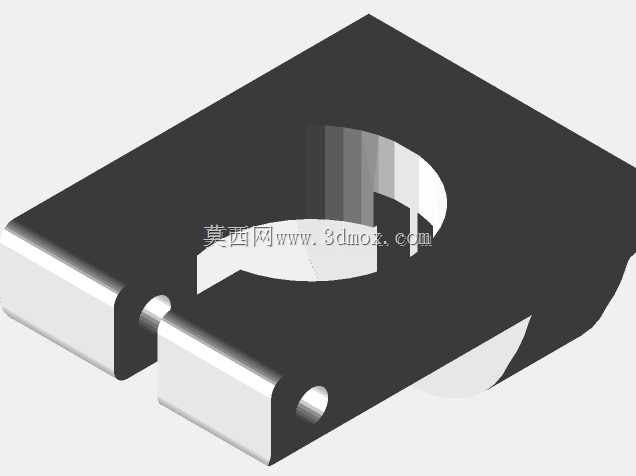

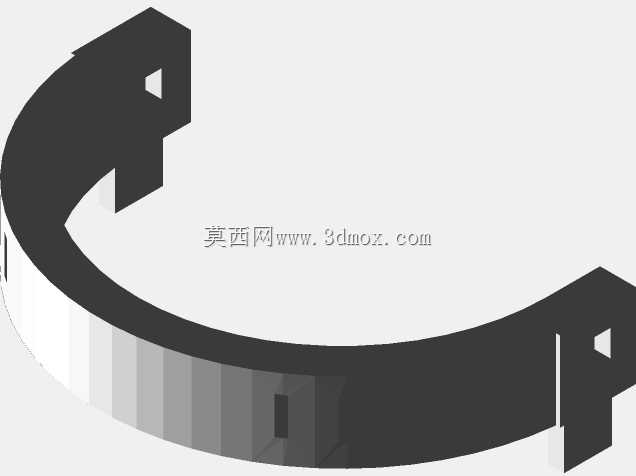

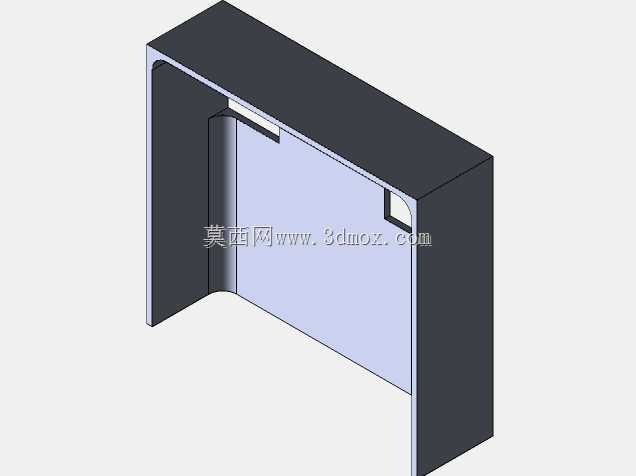

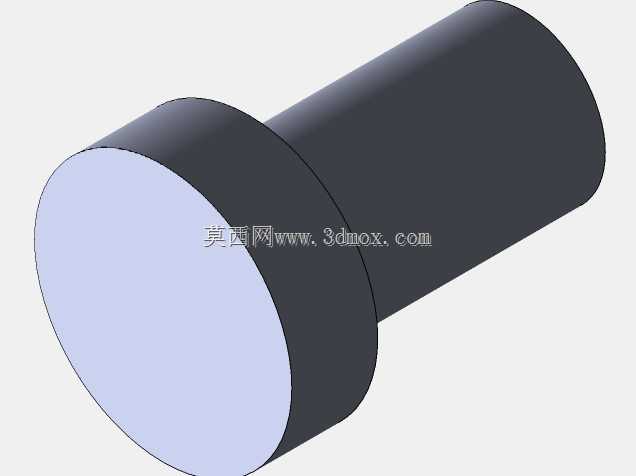

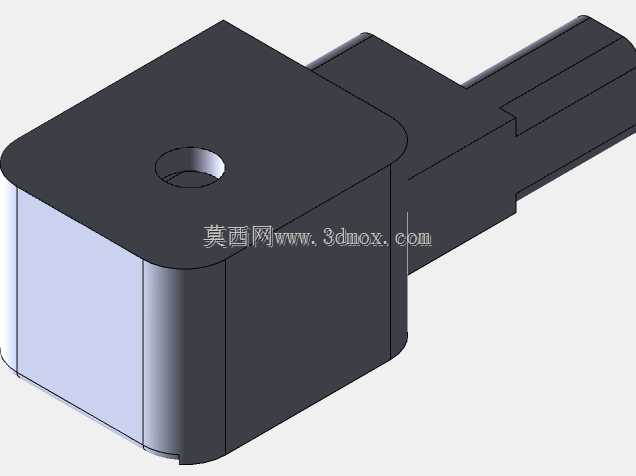

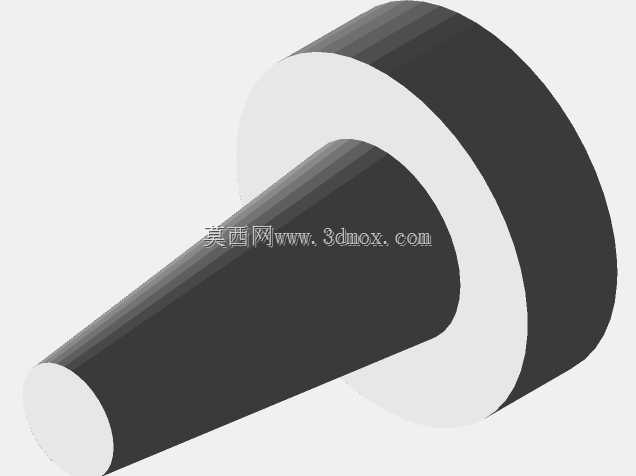

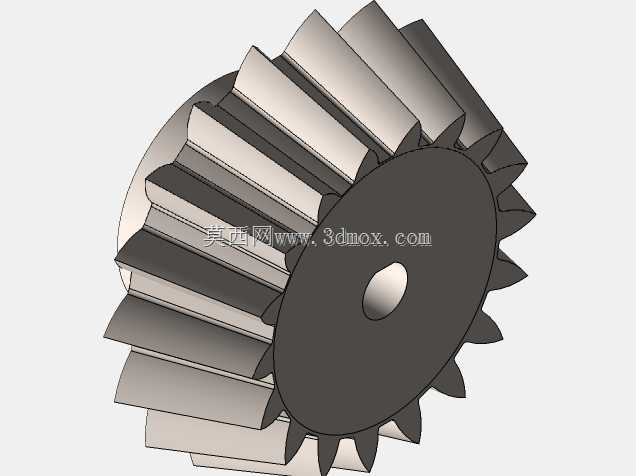

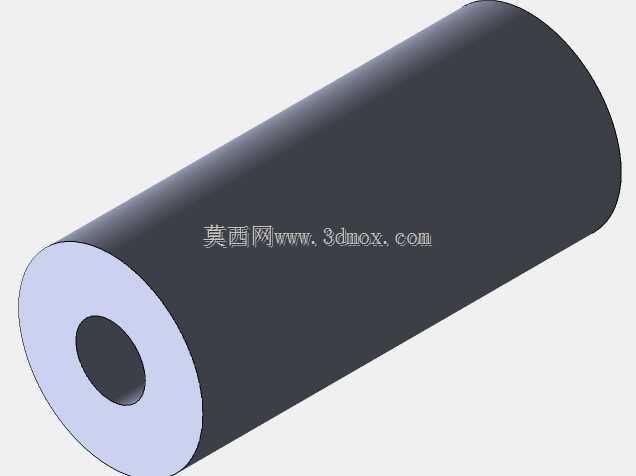

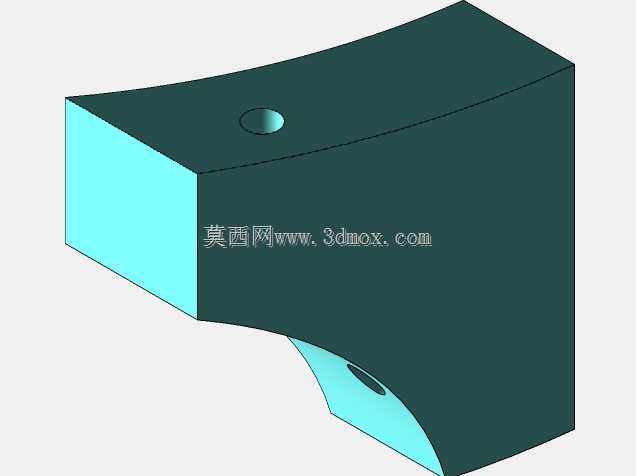

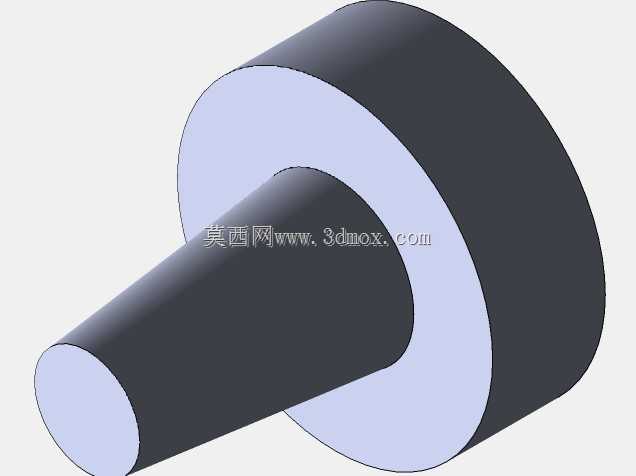

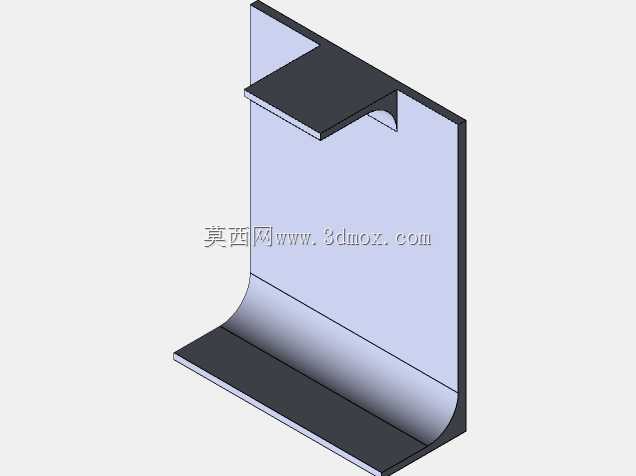

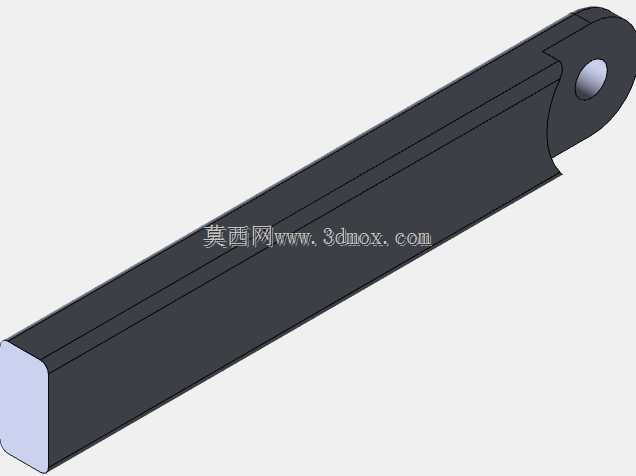

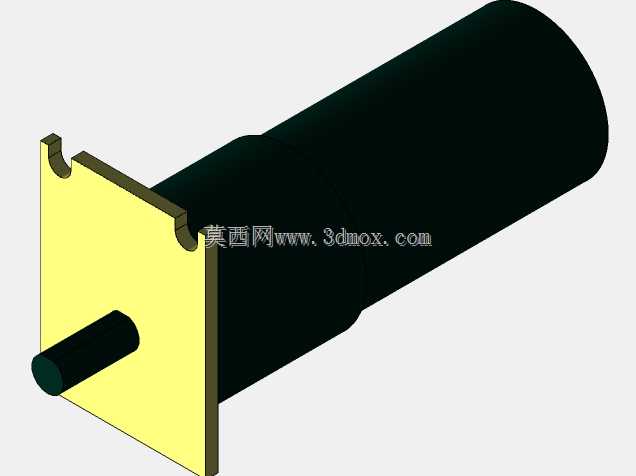

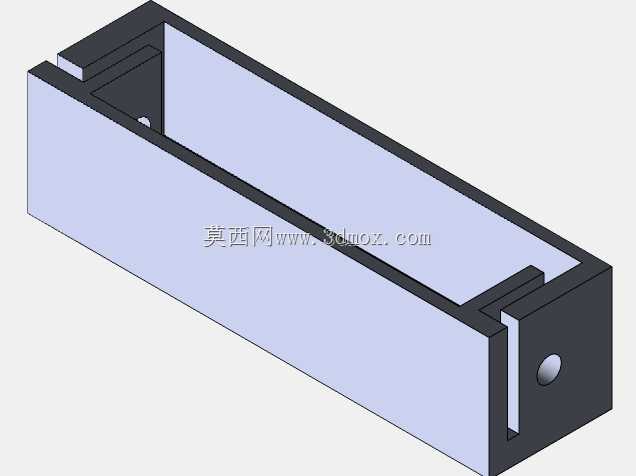

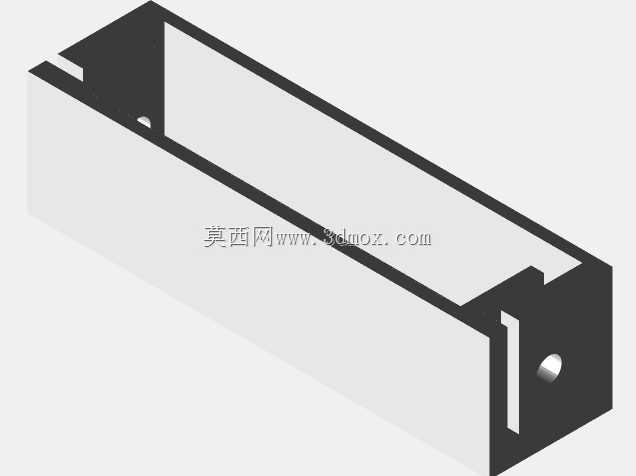

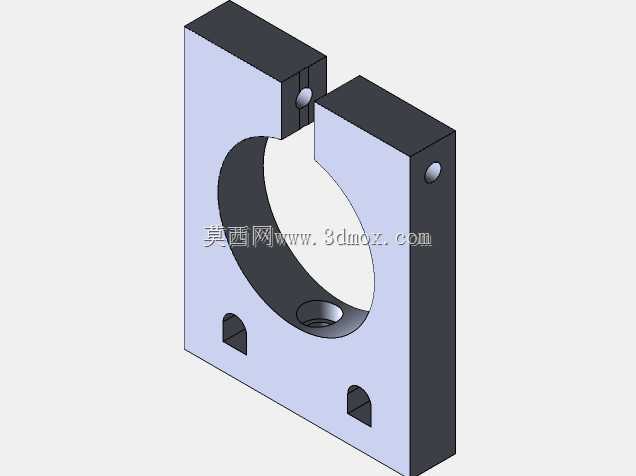

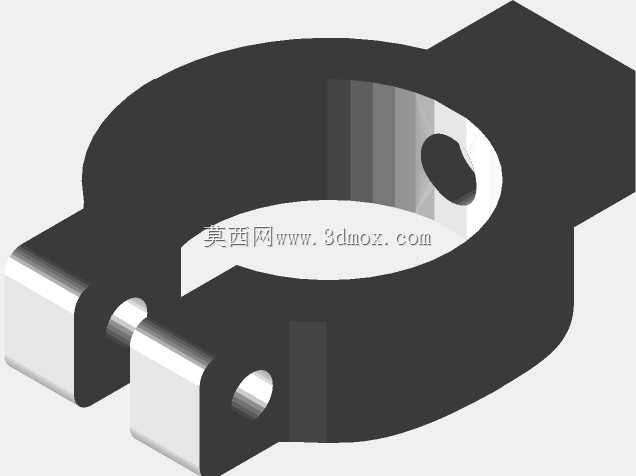

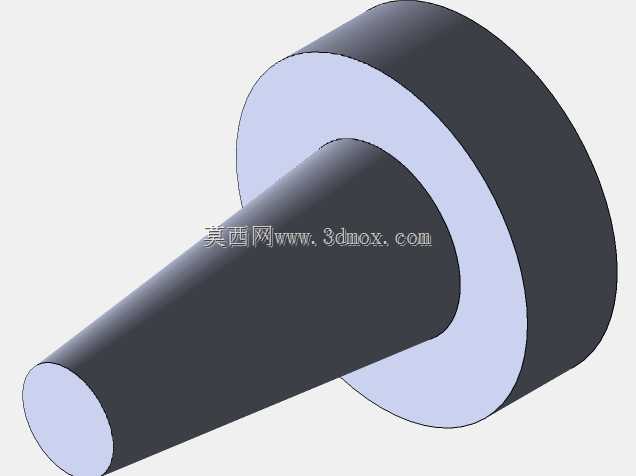

穿戴式外骨骼在实际落地中最容易被忽略的痛点，就是绑缚结构和传动部件的干涉问题——人在行走时膝关节周围的软组织会产生3-5mm的形变，硬质传动件如果和绑带距离过近，动态过程中很容易磨破织带，甚至卡入绑带调节扣造成穿戴失效。这套锥齿轮传动的膝关节外骨骼结构，在绑带固定座和齿轮传动仓之间预留了6mm的动态避让间隙，绑带采用上下双点固定的布局，上方宽织带贴合大腿下段肌肉丰厚处，下方窄织带绕过胫骨粗隆位置，既避免了运动中绑带滑移，也给锥齿轮的运转留出了足够的安全空间。锥齿轮的安装座做了嵌入式的限位设计，齿轮啮合的侧隙控制在0.12-0.18mm之间，既不会因为侧隙过大造成传动空程，让穿戴者在助力介入时产生突兀的顿挫感，也不会因为侧隙过小，在关节承受侧向冲击力时出现齿轮卡滞。传动仓外侧的防护壳做了圆弧过渡的曲面处理，边缘全部倒R2以上的圆角，哪怕穿戴者穿着薄款衣物，也不会被硬质壳体硌到皮肤。和传统的连杆传动膝关节外骨骼不同，锥齿轮的传动路径更紧凑，动力从侧面的驱动单元输出后，通过锥齿轮90度换向直接传递到关节转轴，不需要额外布置连杆结构，整个传动模块的厚度控制在28mm以内，穿戴后不会过度突出于腿部轮廓，日常行走经过狭窄通道时也不容易发生磕碰。绑带的调节扣隐藏在传动仓下方的凹槽内，不会因为肢体摆动勾到外界物体，齿轮仓的密封结构做了错位挡边设计，日常使用中灰尘、织物纤维很难进入啮合区域，不需要频繁拆解维护。关节转轴处的衬套采用自润滑材质，和金属转轴的配合公差选了H7/g6的间隙配合，哪怕在低温环境下材料出现轻微收缩，也不会出现转轴卡滞的问题。锥齿轮的齿面做了修形处理，啮合时的接触斑点控制在齿面中部，传动过程中噪音更低，助力输出的力矩传递更平顺，不会出现齿轮啮合的阶跃感，适配康复训练、日常行走助力等不同场景的使用需求。
