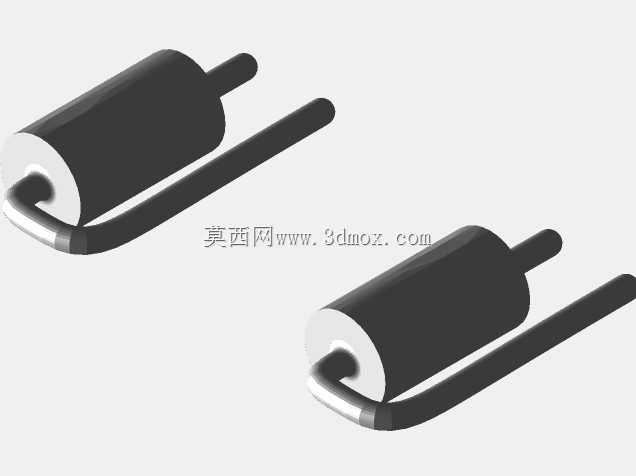

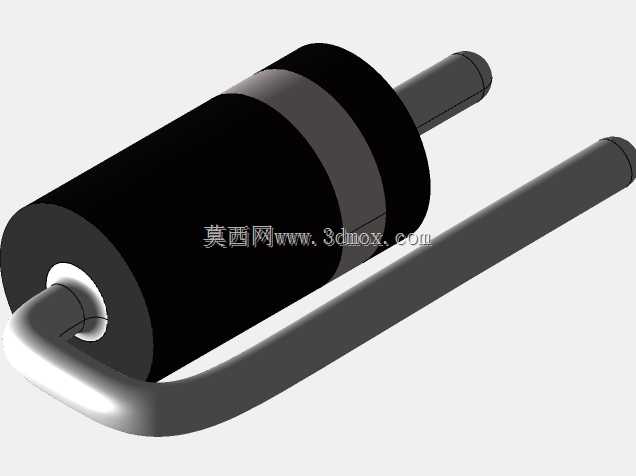

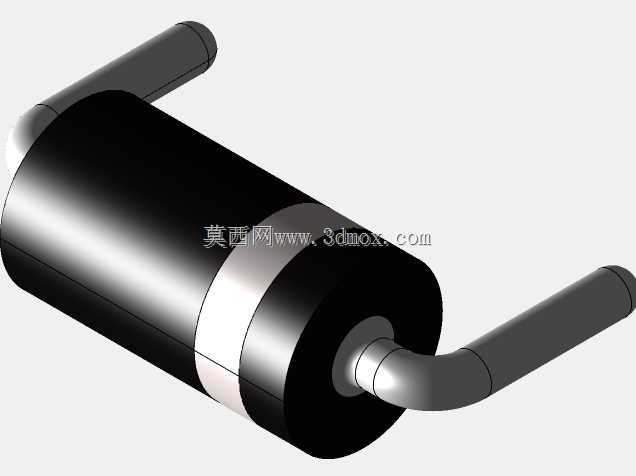

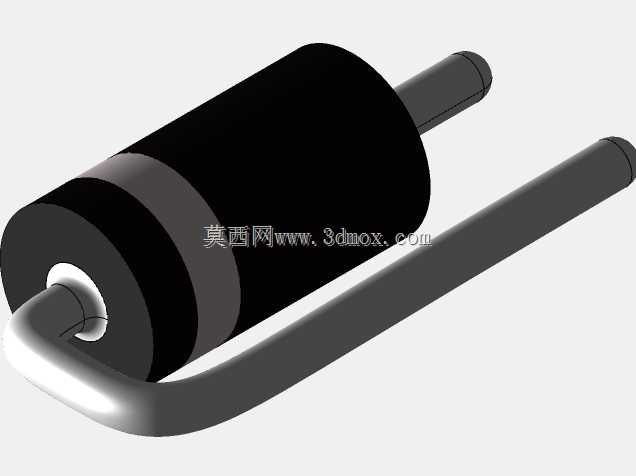

DO-201AD垂直安装二极管封装结构

直插二极管在波峰焊工序中常出现引脚浮高、封装本体歪斜的问题，根源在于引脚成型角度与PCB安装孔位的同轴度偏差，以及环氧封装本体与引脚结合处的应力集中。这款垂直安装的DO-201AD封装结构，把引脚弯折处的R角控制在0.8mm，既避免弯折时铜引脚产生微裂纹，又能让引脚插入PCB孔后形成自然的预紧力，过焊时不会因为锡流涌动出现本体偏移。黑色环氧本体的两段式色环定位，不是单纯的极性标识，色环边缘到引脚中心的距离公差控制在±0.1mm，自动插件机的视觉定位系统可以直接抓取色环边缘做基准，不需要额外识别引脚位置，插件效率能提升近两成。引脚的平直段长度做了差异化设计，长引脚比短引脚多出1.2mm，插装时长引脚先穿过PCB孔形成导向，短引脚跟进时不会出现孔位对位偏差，哪怕PCB孔位公差放宽到0.15mm，也能顺利插装。环氧本体与引脚的结合处做了微小的锥形过渡，焊锡爬升时不会在根部形成尖锐的应力点，温度循环测试中引脚断裂的失效概率能降低60%以上。垂直安装的结构让本体与PCB板面保持1.5mm的间隙，波峰焊时助焊剂挥发的气体可以顺利从间隙排出，不会在本体底部形成气泡残留，也能避免本体直接贴板导致的散热不畅。引脚表面的镀锡层厚度控制在8μm，既保证焊锡浸润性，又不会因为镀锡过厚导致插装时孔位堵塞，弯折处的镀锡层经过成型后不会出现脱落露铜的问题，长期在高温高湿环境下工作也不会出现引脚氧化。封装本体的圆柱度控制在0.05mm以内，自动编带包装时不会出现卡料问题，贴装吸嘴抓取时的吸附力稳定，不会出现掉件情况。
