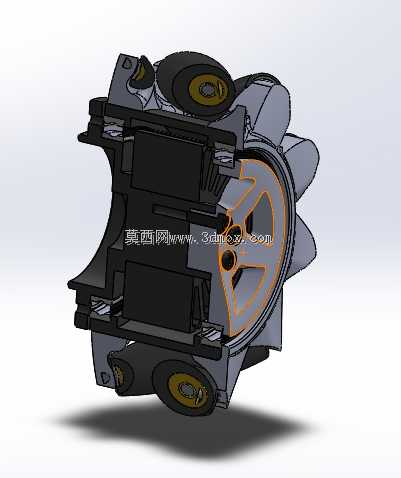

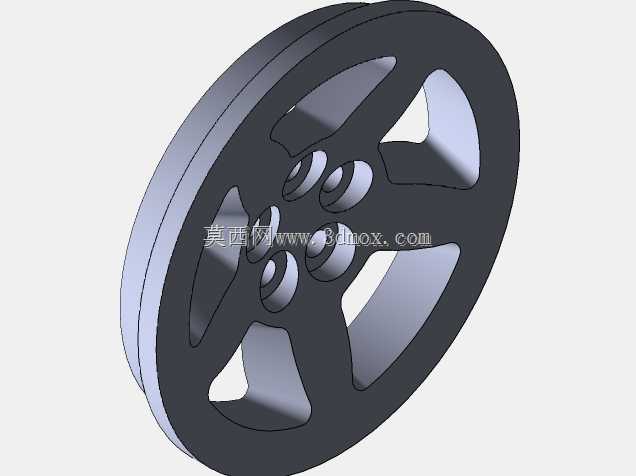

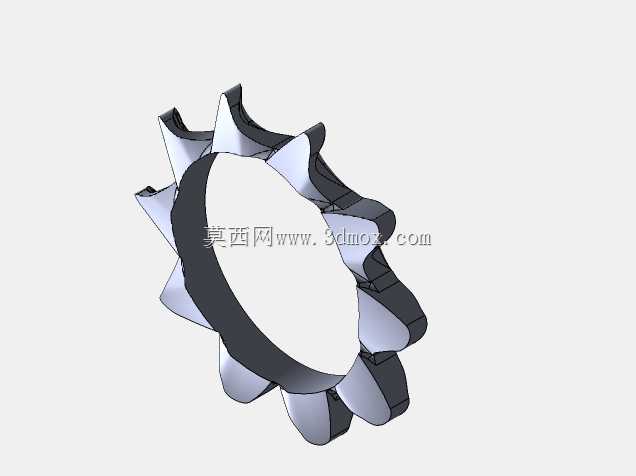

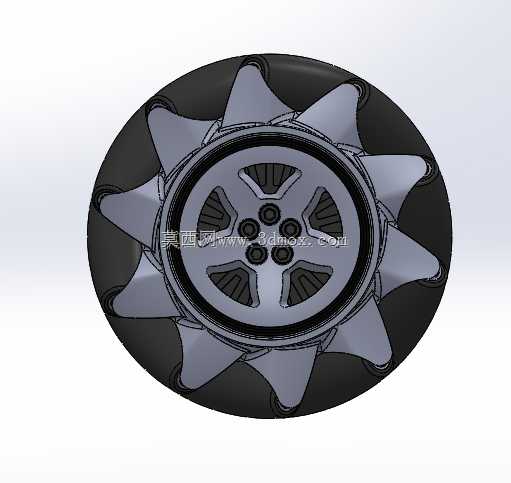

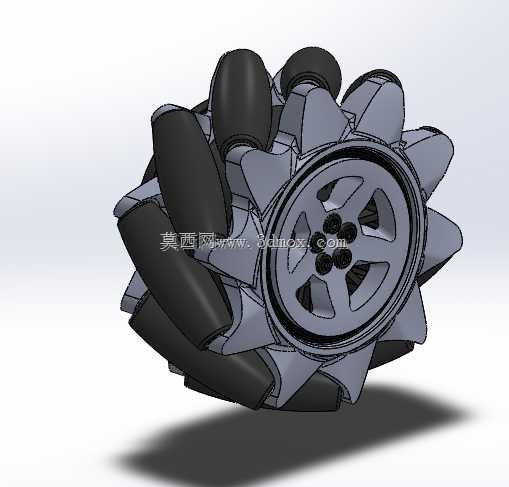

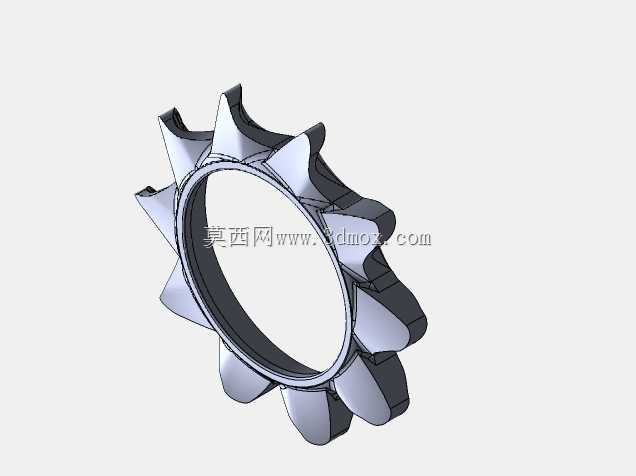

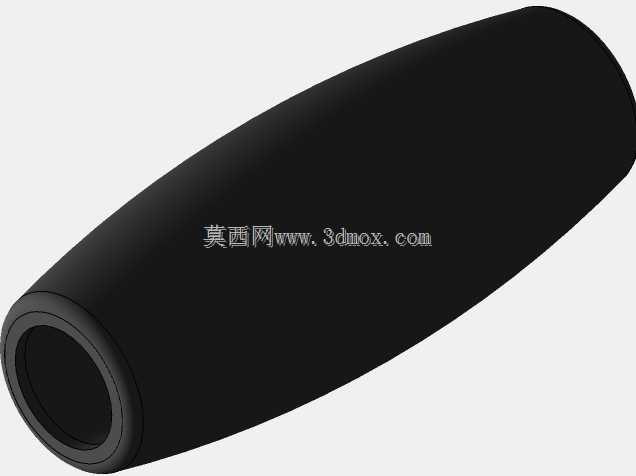

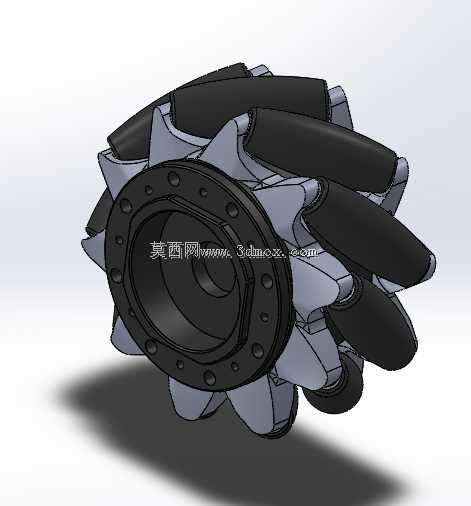

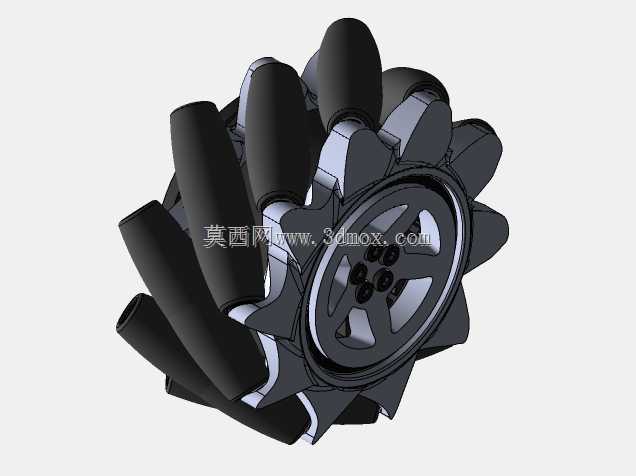

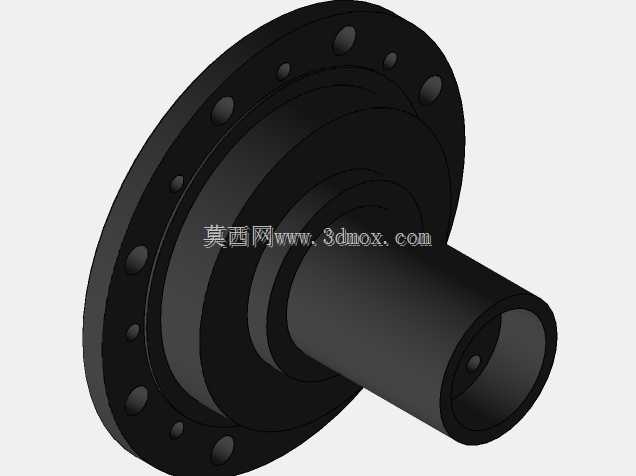

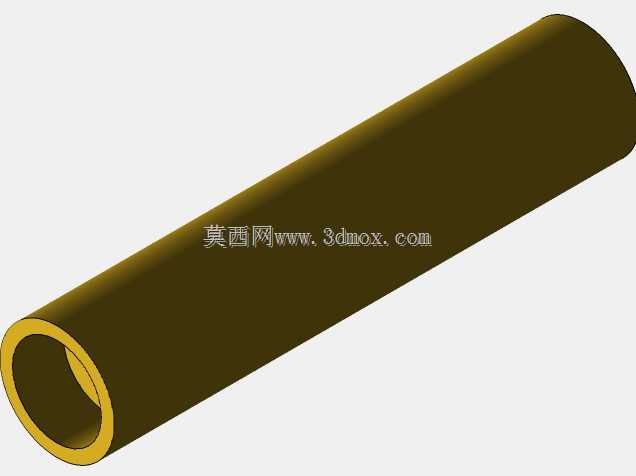

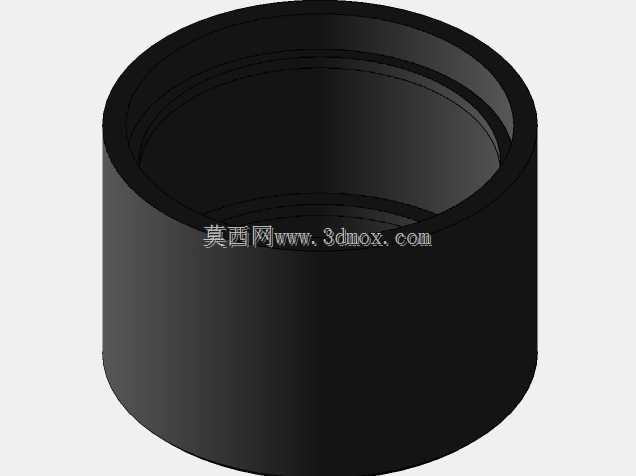

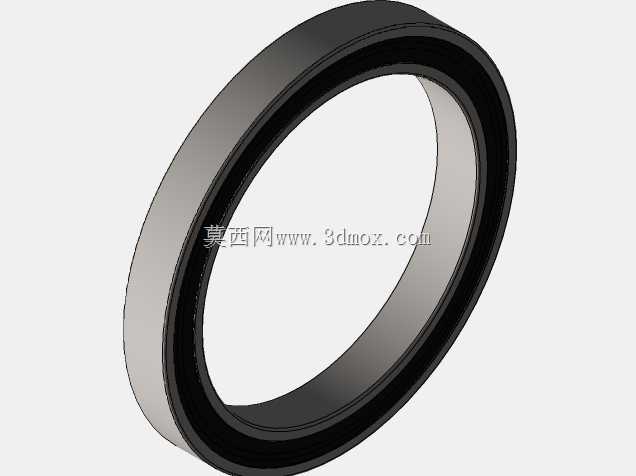

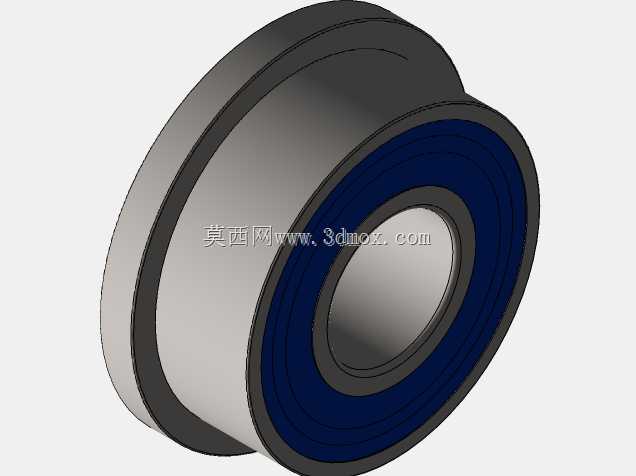

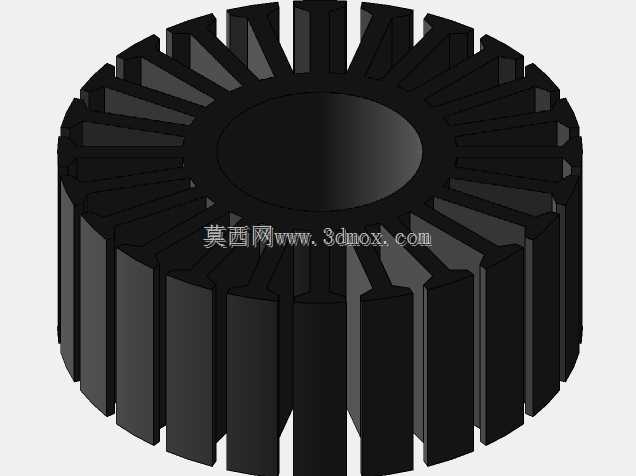

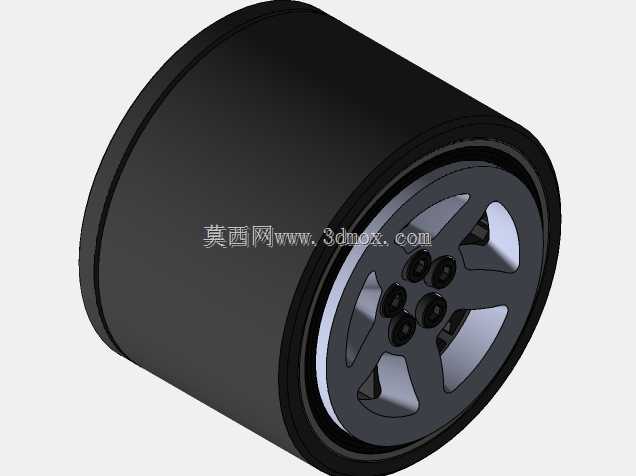

常规麦克纳姆轮在小尺寸直驱应用场景里,常出现辊子偏磨、轮毂受力开裂、辊子卡滞的问题,这款100mm直径的直驱轮组在结构设计阶段就针对性做了适配优化。轮辐采用星形镂空构型,不是单纯为了减重做的造型,每一处镂空的筋位都对应辊子安装座的受力传导路径,把辊子传递来的侧向冲击力直接分散到轮毂中心的安装法兰位置,避免小尺寸轮毂因为壁厚不足,在急停急转时出现安装座断裂的情况。周边排布的辊子采用鼓形轮廓,接触地面的母线做了微小的弧度修正,不会像直辊子那样在转向时出现边缘啃地的情况,辊子和轮毂的安装轴采用间隙配合加卡簧限位的方式,预留了0.02mm的窜动间隙,既不会因为公差累积导致辊子卡滞,也不会在高速转动时出现辊子脱出的隐患。轮毂中心的安装孔位做了同轴度公差约束,四个定位销孔围绕驱动轴孔均匀排布,和直驱电机输出端的安装法兰完全匹配,不需要额外做转接件就能直接装配,减少了转接带来的同轴度误差,避免转动时出现轮组跳动的问题。辊子的包覆材质选用高阻尼耐磨橡胶,和金属轮毂的结合面做了滚花处理,橡胶硫化时直接和轮毂嵌合,不会在长时间侧向受力时出现橡胶层和辊芯脱开的情况。相邻辊子的排布角度经过反复校核,轮组转动时任意角度都至少有两个辊子同时接触地面,不会出现行走时的颠簸感,过缝隙或者小障碍时也不会出现卡滞。轮毂的边角位置都做了R2的圆角过渡,没有尖锐的应力集中点,哪怕是采用PLA材质3D打印做原型验证,也能承受常规移动机器人的负载要求,不会出现层间开裂的问题。轮组整体没有多余的装饰性结构,所有的造型都服务于受力传导和装配需求,哪怕是表面的凹槽,也是为了安装时方便夹持定位,避免装配时夹伤轮毂表面。
------分隔线----------------------------
- 上一篇:常压工况矩形甲醇储槽结构设计
- 下一篇:膝关节外骨骼助力装置锥齿轮传动结构
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小: 7.34 MB
- 售价:5金币
- 下载次数: 447
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
