冲冼内装用荧光管光夹具结构设计

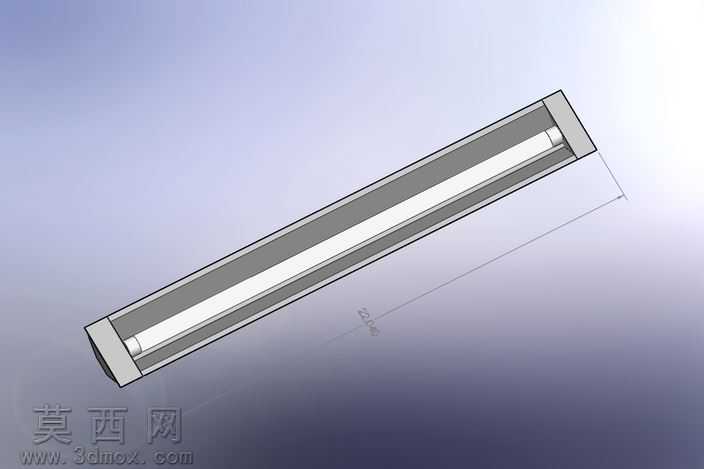

本模型为适配荧光管冲冼工序内装载需求的专用光夹具，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循工装夹具的装夹定位基准原则，针对荧光管这类薄壁长条形管类工件的外形特征做了专属适配结构。从渲染呈现的效果来看，夹具主体采用长条形槽式承载结构，外框选用硬质金属材质，建模时赋予了哑光磨砂的金属表面质感，还原了实际工装的耐磨表面处理工艺；内部与荧光管接触的承载面做了贴合管身弧度的适配设计，避免装夹过程中对荧光管管壁造成刮擦损伤，两端设置有限位挡块结构，可精准限制荧光管的轴向窜动，保证冲冼工序中工件位置的稳定性。设计思路上完全围绕冲冼内装的作业场景展开，摒弃了顶尖式装载的定位方式，采用整段式槽位承托的装夹逻辑，既能够保证荧光管在冲冼过程中不会因液体冲击力发生移位，又能让冲冼介质充分接触管身全表面，无清洁死角。建模阶段对夹具的各部分装配间隙做了精准设定，槽体内宽与荧光管外径保留了合理的装配公差，既方便工件的快速取放，又不会因间隙过大导致装夹松动；两端挡块采用可拆卸式的结构设计，建模时预留了紧固件安装位，可根据不同长度规格的荧光管灵活调整挡块位置，拓展夹具的适配范围。材质分配上，夹具主体框架选用合金结构钢材质，渲染时调整了材质的反光度与粗糙度参数，还原了金属工装经过表面氧化处理后的哑光质感；内部与工件接触的衬层选用软性耐磨材质，避免硬质金属直接接触荧光管造成管壁碎裂，同时提升装夹的摩擦力，进一步保障装夹可靠性。整体结构无冗余设计，所有特征均服务于荧光管冲冼工序的内装载需求，结构简洁实用，加工制造难度低，可直接用于实际工装的生产参考，也可作为同类长条形薄壁管类工件装夹夹具的设计参考模板，建模过程中所有特征均做了参数化关联，后续调整尺寸规格时可直接修改对应参数完成模型迭代，无需重复建模，大幅提升同类工装的设计效率。
