电子设备机箱流场冷却仿真三维设计

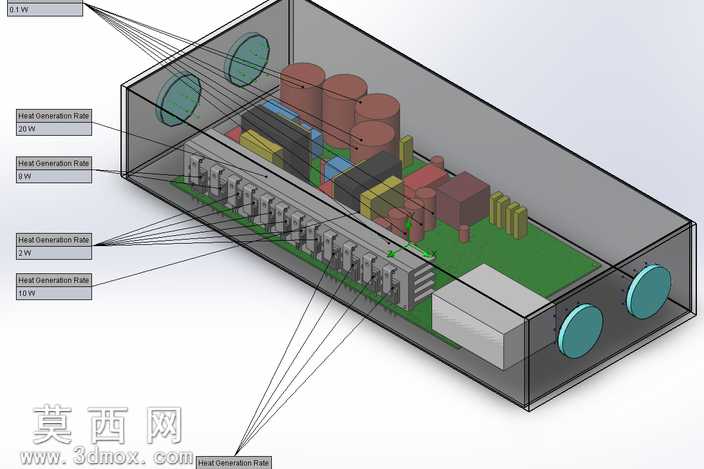

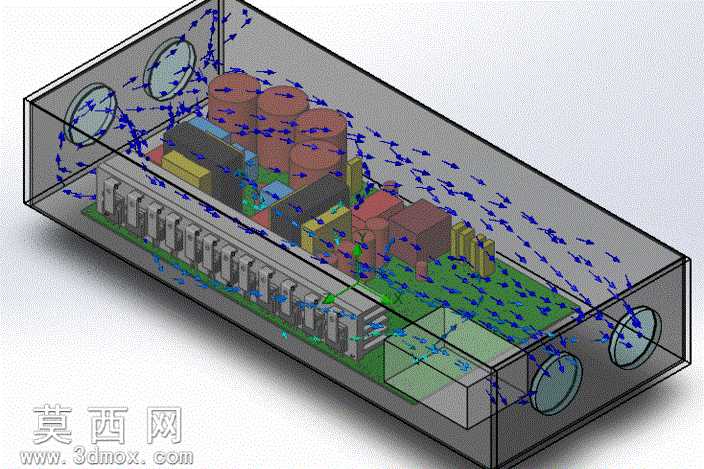

本作品针对密闭式电子设备机箱的散热需求开展三维建模与流场仿真设计，首先通过三维建模软件完成机箱整体结构的搭建，还原了机箱半透明外壳的可视化效果，精准复刻了机箱内部电容类元件、集成芯片模块、接线端子排、电路板等各类电子元器件的排布位置与外形尺寸，同时在机箱侧壁合理设置进出风通风口，为流场模拟搭建完整的物理空间模型。建模过程中对不同元器件赋予差异化的材质属性，金属类元件设置对应的金属质感与导热参数，电路板设置复合材料属性，机箱外壳设置半透明工程塑料材质，既保证渲染后模型的视觉辨识度，也为后续流场计算提供准确的材质参数支撑。设计过程中重点围绕电子设备工作时的散热需求规划风道走向，通过流体仿真模块计算机箱内部的空气流动轨迹，以蓝色流线直观呈现冷却气流从进风口进入后，流经各类发热电子元件表面、带走热量后从出风口排出的完整路径，清晰展示出机箱内部不同区域的气流分布状态，可直观识别出气流死角区域，为后续优化元件排布、调整通风口位置提供可视化的参考依据。整体设计兼顾结构还原度与仿真实用性，通过三维建模与流场模拟结合的方式，将看不见的空气流动过程转化为直观的可视化流线，能够帮助设计人员快速评估机箱散热方案的合理性，提前预判散热风险，减少物理样机的试制次数，缩短电子设备散热结构的研发周期，为同类密闭电子设备的冷却系统设计提供可参考的三维仿真方案。
