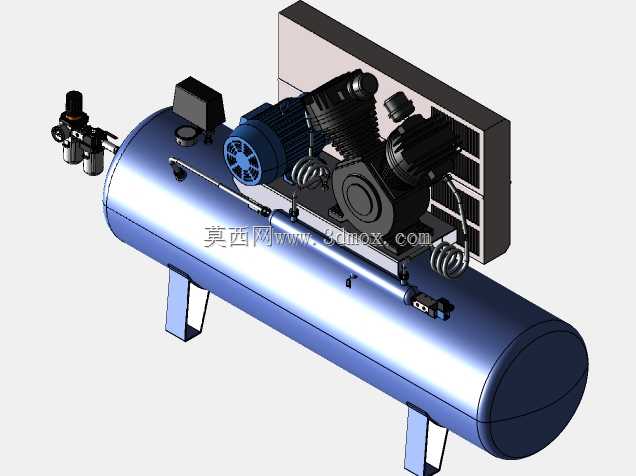

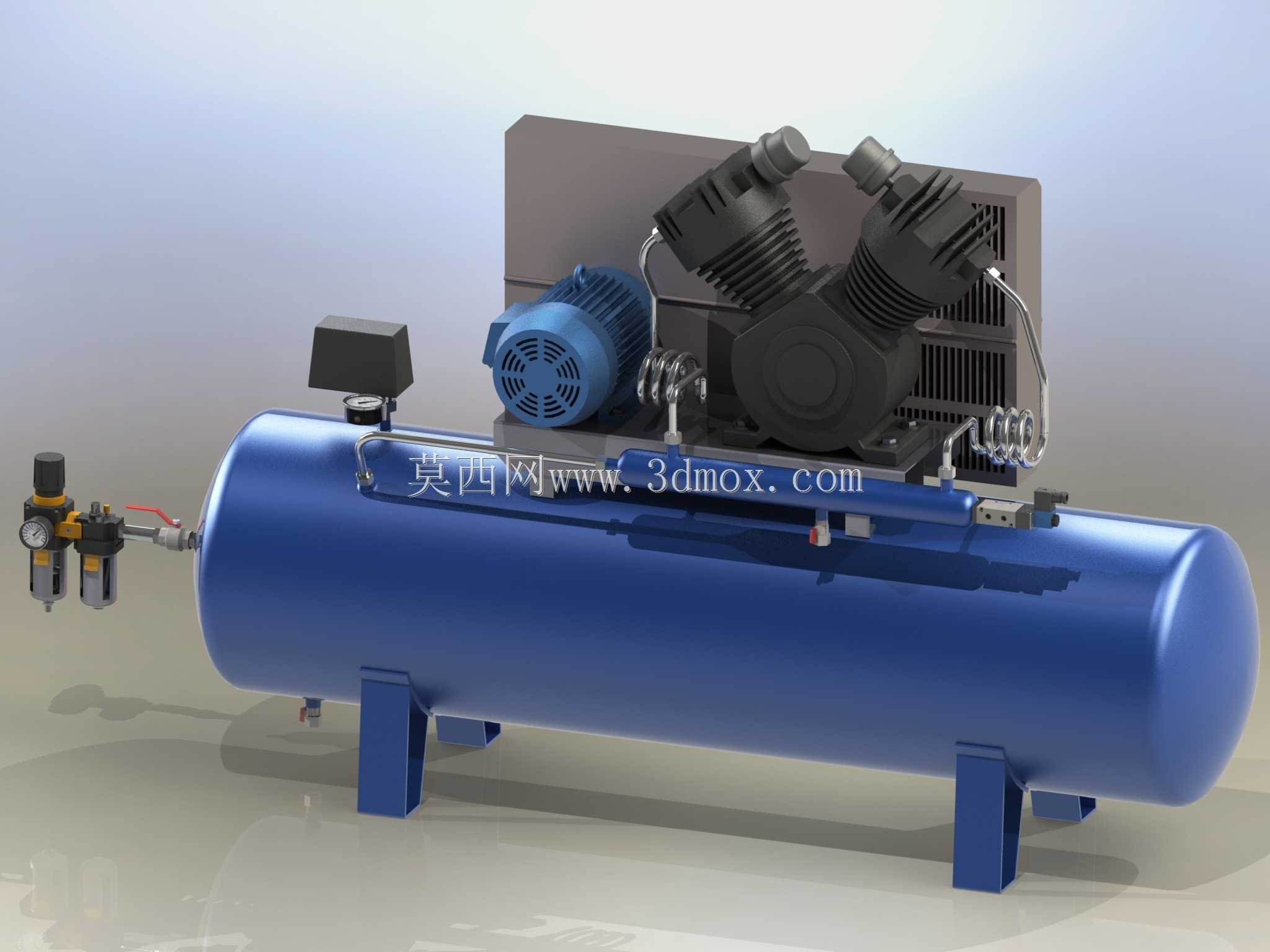

双级系列往复式空气压缩机组结构

车间气动工位供压不稳的痛点，往往藏在压缩机组的装配公差匹配细节里，这套双级往复式空气压缩机组的结构设计，刚好把现场运维暴露的问题做了针对性调整。卧式储气罐的支脚布局没有沿用常规等距排布，靠近机头端的支脚向罐身中部偏移了120mm，抵消电机与缸头工作时的偏心振动，避免长期运行后罐脚焊缝出现疲劳开裂。缸头的高低压级散热翅片做了不等距开槽，靠近排气口的翅片间距收窄1.5mm，强化高温段的散热效率，不用额外加装导流罩就能把排气温度控制在允许阈值内。电机与缸头之间的皮带轮张紧结构没有采用外露式调节螺栓，藏在电机底座的滑槽内侧，外侧加了可拆卸的防尘挡片，避免车间粉尘堆积在调节螺纹里导致后期张紧力无法调整。罐身前端的三联件安装座预留了0.8mm的轴向窜动间隙，适配不同厂家过滤减压阀的安装公差，不用现场二次扩孔就能完成管路对接。缸头的阀片限位槽做了0.2mm的沉台处理，阀片启闭时的侧向偏移量被严格限制，不会出现长期运行后阀片偏磨导致的漏气问题。储气罐底部的排污阀接口做了内凹式设计，排污管引出后不会突出罐身底部，搬运移动时不会被地面凸起磕碰变形。机头与罐身之间的连接管路采用了硬管加柔性接头的组合，靠近缸头排气端用短段金属波纹管吸收振动，避免硬管长期受振出现焊缝开裂。电机的散热风罩与后端盖之间加了一圈橡胶减震垫，电机运转时的高频振动不会直接传递到风罩产生共振异响。罐身表面的安装吊点做了加厚凸台处理，吊装时吊绳的作用力不会直接作用在罐身薄钢板上，避免吊装变形。整套结构没有追求极致的轻量化，反而在易损、易疲劳的位置做了局部加强，完全匹配车间连续供气的工况需求，装配时不用额外配做调整垫片，所有连接位的公差都预留了现场适配的余量，哪怕是新手装配工也能一次完成对接，不会出现装到最后孔位错位的问题。
