遥控赛车前悬架总成结构三维设计

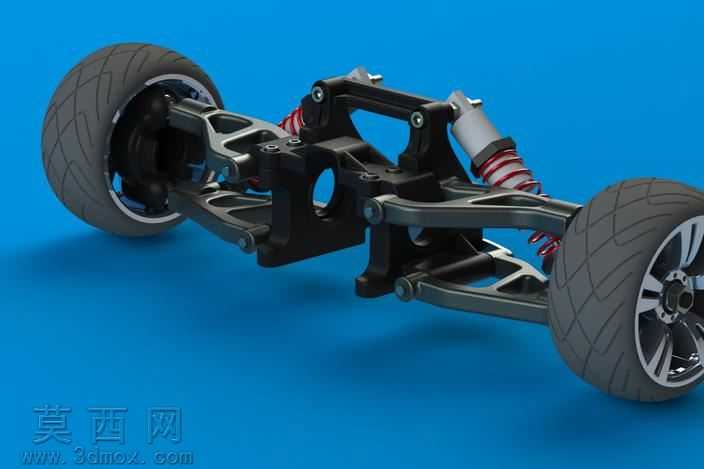

本作品为遥控模型赛车的前悬架总成三维设计，采用SolidWorks完成全参数化建模，建模过程严格遵循1:10比例遥控赛车的真实底盘结构逻辑，对每个零部件进行独立特征建模后完成虚拟装配，全程添加贴合实际工况的装配约束，确保各活动部件的运动自由度与真实悬架结构完全一致。建模阶段首先搭建双叉臂摆臂的基础骨架，上下摆臂采用镂空式结构设计，既还原了模型赛车轻量化的设计特点，也通过加强筋特征保证摆臂的结构强度，摆臂与转向节、车架连接的铰接位置，精准还原了球头铰接的结构细节，预留了合理的活动间隙避免运动干涉。减震器部分采用分层建模逻辑，分别完成减震筒外壳、活塞杆、螺旋弹簧、上下安装座的独立建模，螺旋弹簧通过螺旋线扫描特征生成，精准匹配减震行程对应的弹簧螺距与线径，减震筒与活塞杆之间添加同轴心配合与行程限位约束，还原减震器的压缩回弹运动特性。车轮部分分别构建轮胎、轮毂、轮芯轴承的细节特征，轮胎表面通过纹理映射还原真实的公路胎纹细节，轮毂采用多辐条仿真造型，轮芯位置还原了锁紧螺母的结构细节。渲染阶段采用纯色蓝色背景突出主体结构，对金属部件赋予哑光金属材质，减震弹簧赋予亮面金属材质，轮胎赋予哑光橡胶材质，摆臂等塑料结构件赋予磨砂工程塑料材质，通过三点布光方案突出各部件的结构轮廓与材质差异，清晰展现悬架的整体布局。设计过程中重点校核了上下摆臂的运动轨迹，确保车轮上下跳动时的主销倾角、前束角变化符合模型赛车的操控设定，所有铰接孔位的尺寸与标准模型球头配件完全匹配，该模型可直接用于1:10比例遥控赛车的改装设计参考，也可用于悬架结构原理的教学演示，完整还原了模型赛车前悬架的结构组成与装配关系。
