工业传动用精密滚子锚链三维结构

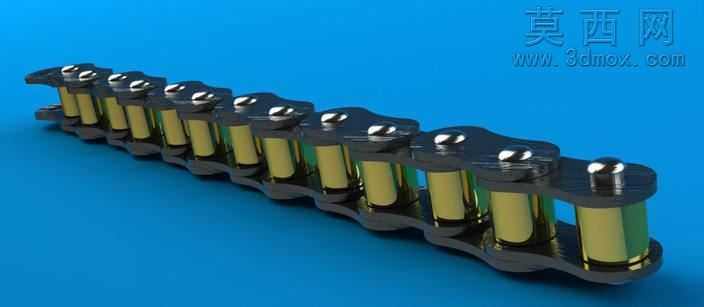

本作品为工业传动场景使用的精密滚子锚链三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计标准中短节距精密滚子链的尺寸规范，对链条的每一处结构细节做了1:1还原。建模阶段先从单节链节的基础结构入手，分别构建内链板、外链板、套筒、滚子、销轴五个核心组成零件：内、外链板采用8字形轮廓设计，建模时通过草图绘制精准的腰形轮廓，拉伸后对板件边缘做倒圆角处理，还原真实链板的冲压成型特征，避免应力集中的结构设计也在模型中完整体现；套筒与滚子部分做了同轴度约束，滚子可绕套筒自由转动，还原链条与链轮啮合时的滚动摩擦结构特性；销轴与外链板做过盈配合约束，与内链节的套筒做间隙配合设置，保证链节之间可灵活弯折，适配链轮的圆周传动轨迹。材质与渲染阶段，针对不同零件的工业实际材质做了区分设置：链板采用发黑处理的高强度合金钢材质，渲染时调整金属粗糙度参数，还原表面哑光氧化层的质感，同时保留边缘冲压位置的细微金属光泽；销轴端部采用抛光镀铬材质，设置高反射率的金属材质参数，突出销轴端部的光亮金属质感；滚子与套筒采用渗碳淬火合金钢材质，表面设置细微的磨砂金属质感，还原零件热处理后的表面特征。整体渲染采用纯色蓝色背景，搭配柔和的侧上方打光，通过光影效果凸显链条各零件的装配层次与结构轮廓，清晰展示链节依次铰接的串联结构。设计思路上，本模型优先保证结构的工程实用性，所有配合关系完全符合实际链条的装配逻辑，既可以作为链传动机构设计的参考组件，直接导入传动系统装配体中完成链轮匹配、传动路径规划的设计工作，也可作为机械原理教学的演示模型，直观展示滚子链的组成结构与传动原理。建模过程中对链节的铰接转动范围做了限位设置，还原真实链条的最小弯折半径，避免出现不符合实际机械特性的过度弯折问题，每一处倒角、退刀槽等细微工艺结构都做了还原，保证模型的工程参考价值，而非仅做外观示意的简化模型。
