内燃机活塞连杆组件精密结构设计

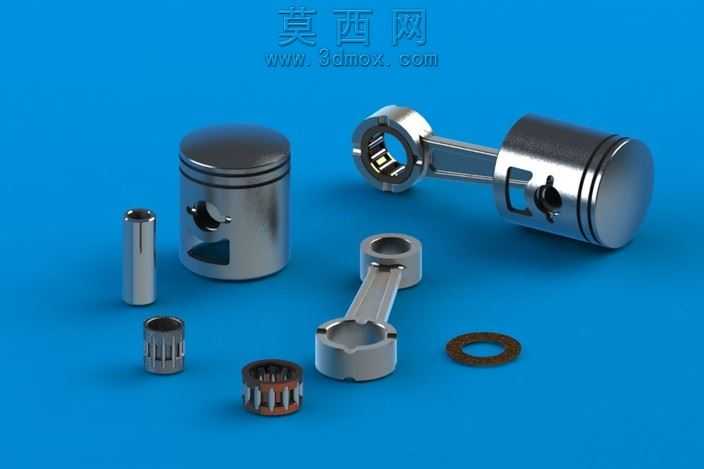

本套动力组件三维模型采用SolidWorks软件完成全参数化建模，整体围绕内燃机往复式动力转换核心结构展开，完整还原了活塞、连杆、活塞销、滚针轴承、密封垫片等全套核心零部件的真实结构比例。建模过程中首先对活塞主体进行特征构建，精准绘制活塞顶部的燃烧室轮廓、环槽结构与销座开孔，对活塞表面的散热纹理、减重凹腔都做了细节还原，保证结构符合实际内燃机的力学设计要求。连杆部分采用分体式大端设计，建模时严格区分杆身的工字型截面结构，对大端的轴承安装位、小端的衬套配合面都做了公差适配的特征预留，同时还原了连杆螺栓的安装孔位与定位结构。附属零部件建模阶段，对活塞销的空心减重结构、滚针轴承的保持架与滚针排列、密封垫片的环形轮廓都逐一进行参数化绘制，所有零部件之间保留了真实的装配间隙与配合关系，可直接用于虚拟装配验证与运动仿真。渲染阶段采用金属材质组进行表现，活塞与连杆主体赋予抛光铝合金材质，调整金属粗糙度与反射参数还原机加工金属的哑光质感，滚针轴承部分赋予高铬钢材质，强化金属表面的高光反射特性，背景采用高饱和度纯色背景突出金属零件的轮廓层次，布光采用多盏区域光从不同角度照射，避免金属表面出现过曝死白，同时通过阴影调整强化零件的立体感与装配层次。设计过程中充分考虑了动力组件的运动逻辑，所有转动副、移动副的配合关系都符合内燃机实际工作状态，活塞的往复运动、连杆的摆动、曲轴的旋转运动都可通过装配约束实现联动，可用于教学演示、结构原理讲解以及后续的有限元力学分析基础模型使用，整套模型结构严谨，细节还原度高，完全符合实际工业产品的设计规范。
