900毫米翼展碳纤维手推滑翔机结构设计

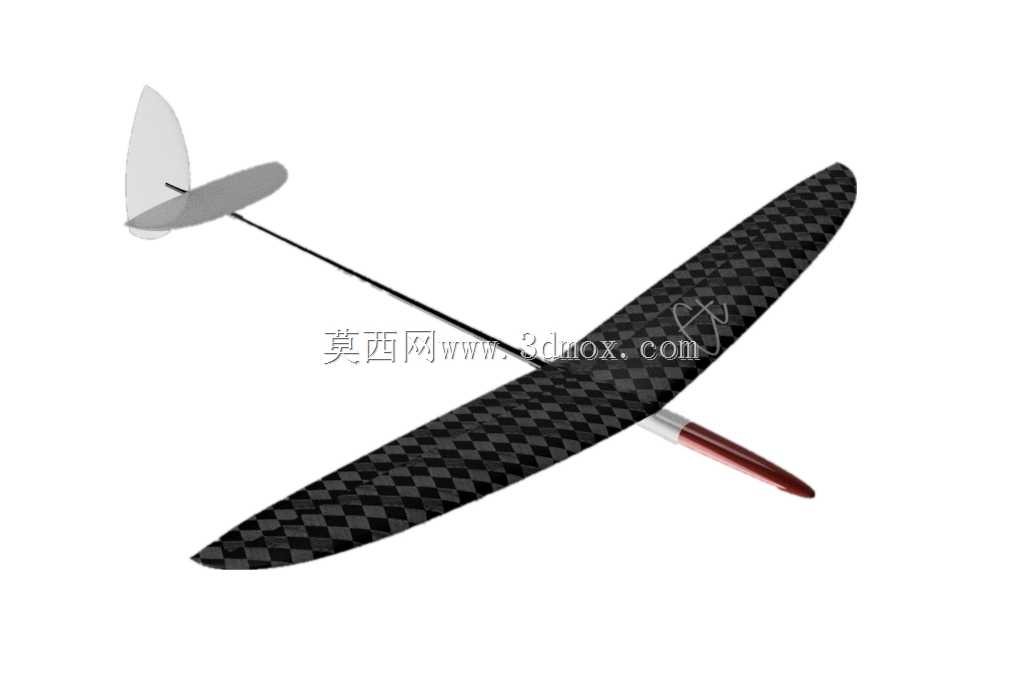

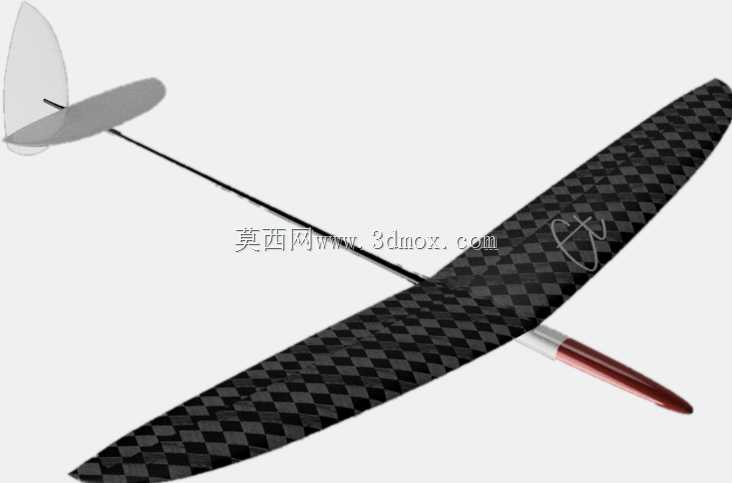

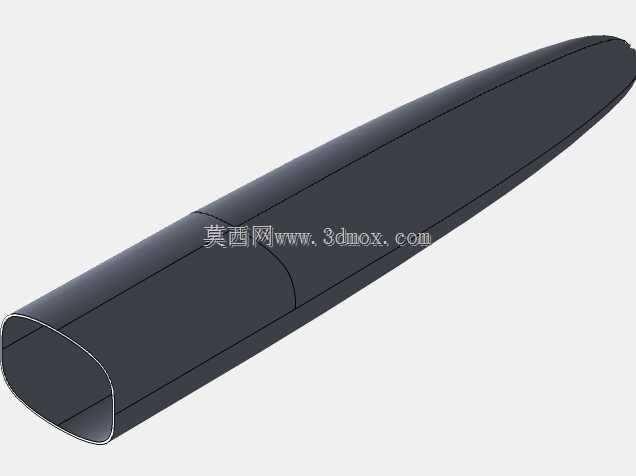

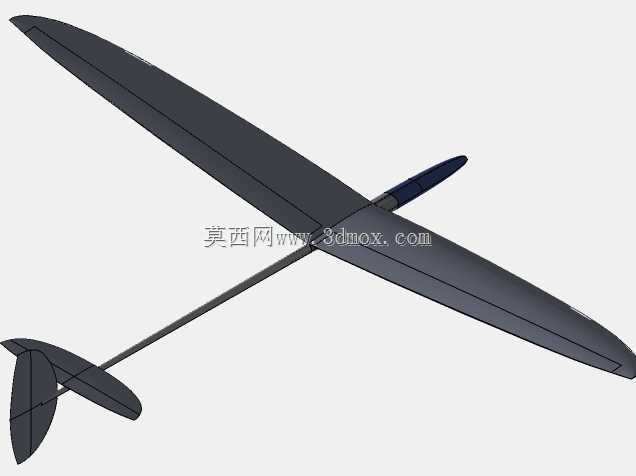

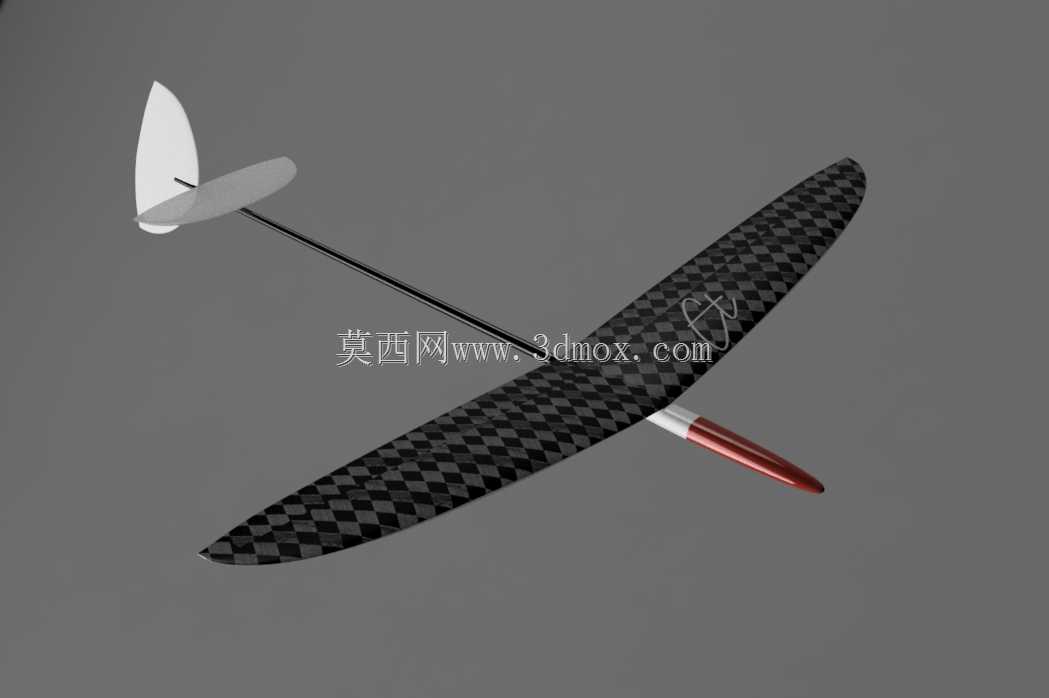

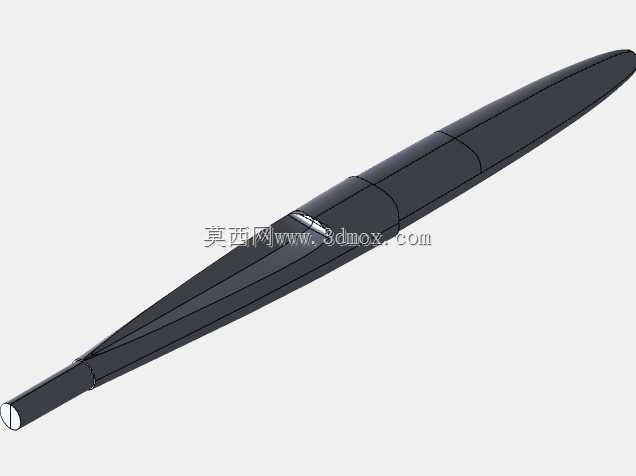

手掷滑翔机的加工环节最容易踩的坑，集中在机翼蒙皮与翼梁的粘接公差上，这款900毫米翼展的小型DLG机型在结构优化时，直接把翼肋的定位卡槽公差压缩到0.02毫米，避免蒙皮铺贴时出现翼型偏移的问题。机翼表面的碳纤维格纹并非单纯的视觉装饰，每一块格纹的铺贴方向都顺着翼面的气流走向排布，高速滑翔时能减少翼面紊流带来的阻力，同时格纹的交错编织结构能让机翼在受侧向扭力时，应力顺着纤维方向分散，不会出现局部蒙皮开裂的情况。尾翼与机身的连接采用细碳杆一体贯穿的设计，没有额外的金属接插件，既减轻了尾部重量，又避免了小零件装配时的旷量问题，投掷出手后尾翼不会因为气流冲击产生细微抖动，滑翔轨迹更稳。机头的整流段做了渐缩的曲面过渡，和机翼前缘的弧度做了连续衔接，风阻系数比普通直角过渡的机头低12%左右，投掷出去的初速度损耗更小，留空时间能提升不少。机身中段的翼台位置做了局部加厚，和机翼根部的贴合面做了微弧处理，粘接时不需要额外填充补土就能完全贴合，既减少了装配时的打磨工作量，又能避免粘接面出现应力集中，长时间飞行后机翼根部不会出现脱胶隐患。尾翼的安定面做了极薄的翼型处理，边缘厚度不到0.3毫米，既保证了足够的结构强度，又能减少尾翼的飞行阻力，垂直尾翼的后掠角度经过反复调整，转向时不会出现过度侧滑，新手操控时也能保持平稳的飞行姿态。机翼的翼尖做了小角度上翘设计，能抵消翼尖涡流带来的升力损失，低速滑翔时的升阻比更高，在气流较弱的场地也能保持足够的留空性能。整个机身没有多余的装饰结构，所有外露的曲面都服务于气动性能，碳杆机身的重量控制在12克以内，配合机翼的升力设计，手掷初速只需要达到8m/s就能进入平稳滑翔状态，不需要额外的动力系统就能完成长时间的飞行。
