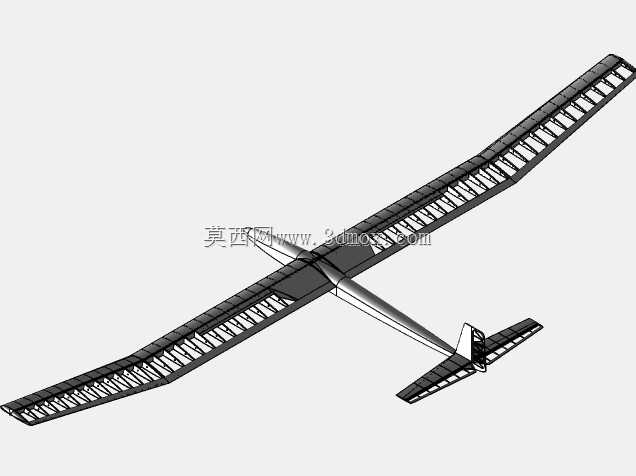

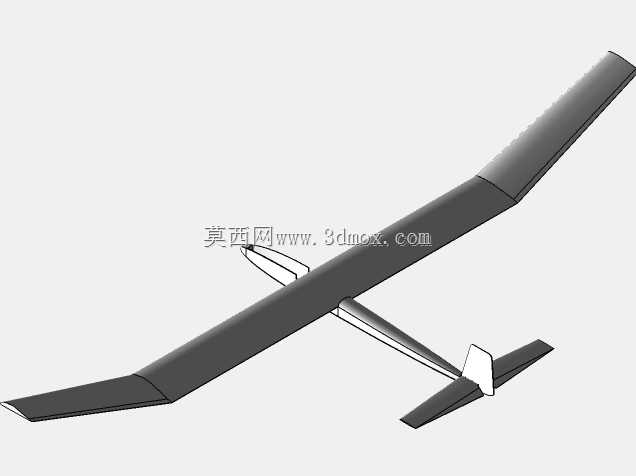

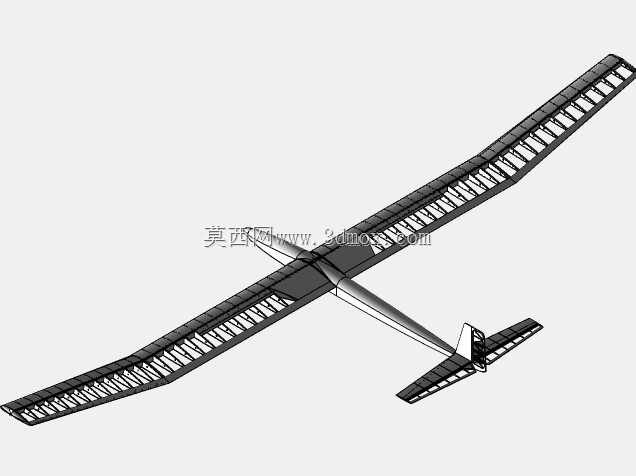

大翼展遥控滑翔帆机骨架结构设计

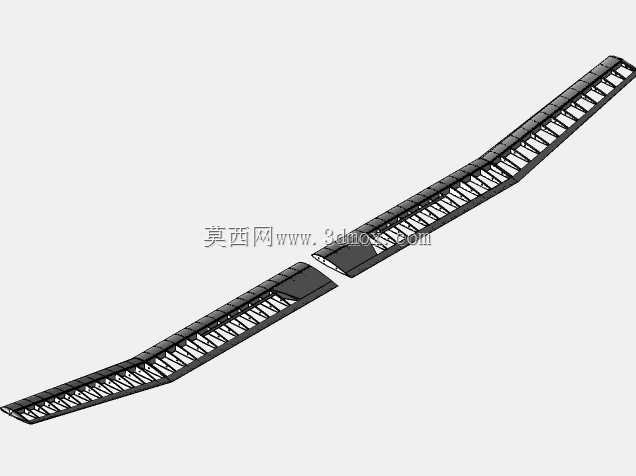

轻木航模加工最容易踩的坑，就是翼肋排布过密导致整机超重，翼梁承力不足又会在大拉力爬升时出现翼面扭转变形，这款147.5英寸翼展的滑翔帆机骨架，在结构减重和承力冗余之间找了非常精准的平衡点。翼肋上的镂空开孔不是随意绘制的装饰，每一处开孔的位置都避开了翼梁粘接位和蒙皮支撑棱，既把单片翼肋的重量压到最低，又不会让蒙皮热缩后出现局部凹陷，常规轻木蒙皮收缩率在百分之三左右，翼肋边缘的0.5mm凸棱刚好能卡住蒙皮边缘，不用额外加压条就能保证粘接强度。

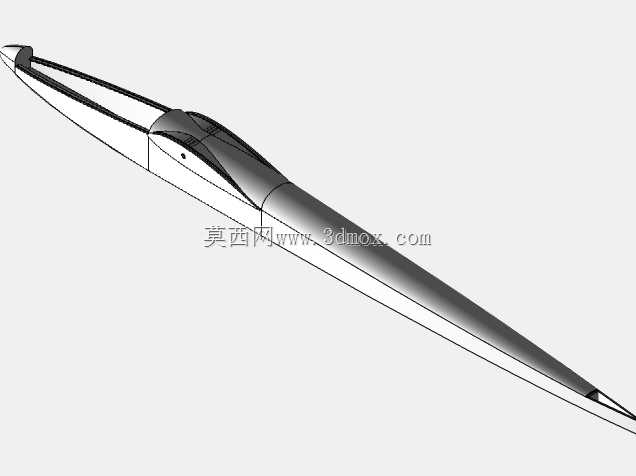

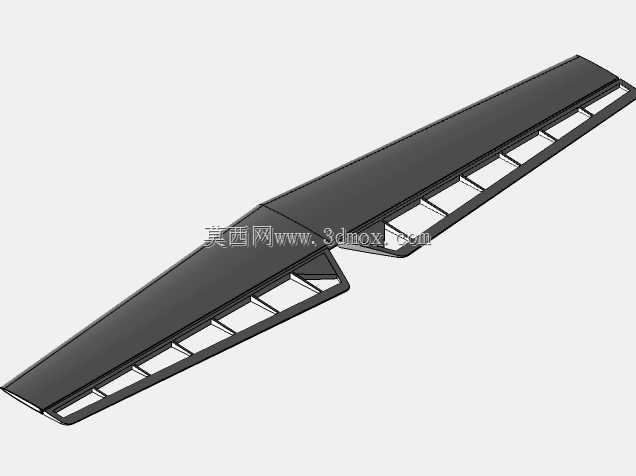

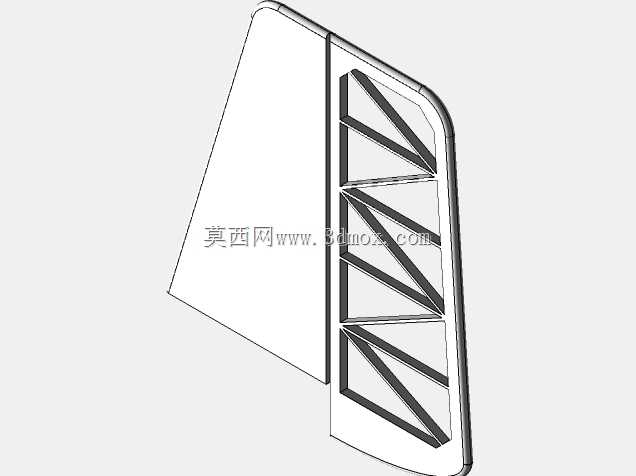

尾翼部分的撑杆做了斜向交叉布局，没有用常见的直杆连接，平尾和垂尾的受力能直接传导到机身主承力杆上，大角度俯冲改出时尾翼不会出现震颤。机身中段的翼台座做了嵌入式定位槽，机翼插销装入后不需要额外打胶定位，日常拆装运输时不会出现机翼安装角偏差，插销孔的配合公差控制在0.1mm，既不会过紧导致拆装费力，也不会过松出现飞行中机翼晃动的问题。

前缘的连续支撑条没有做整根通长设计，而是分成三段拼接，每段接缝处刚好落在翼肋的支撑点上，哪怕降落时前缘蹭到草地，损伤也只会局限在单段范围内，不用整根更换前缘条。翼尖部分做了轻微的上反角设计，对应的翼肋做了渐变修型，不用额外加热弯曲轻木条就能自然形成上反弧度，加工时省去了热弯定型的步骤，也避免了热弯过程中木条出现内应力，飞行中受低温影响出现变形。

机身尾部的电机座做了快拆结构，四个安装孔位对应常见的28系列外转电机，更换不同KV值的电机时不用重新打磨木座，直接拧螺丝就能固定，电机座和机身杆的连接位加了1mm厚的层板垫片，能吸收电机运转时的高频振动，不会把振动传导到机身前部的接收机和舵机上，避免飞控传感器出现数据漂移。舵机安装位做了下沉式凹槽，舵机臂刚好和翼面齐平，不会突出翼面增加额外阻力，舵机的走线槽直接开在翼肋的腹板上，导线不用外露，既减少了飞行阻力，也能避免导线被蒙皮胶粘住，后期维护更换舵机时直接抽线即可。
