ENDER5Plus打印机线束应力消除结构

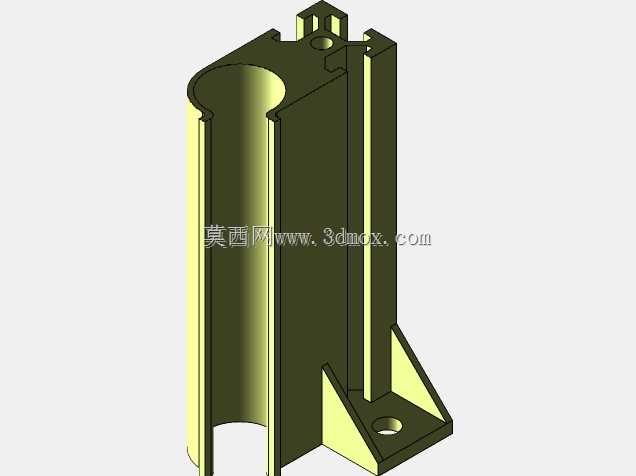

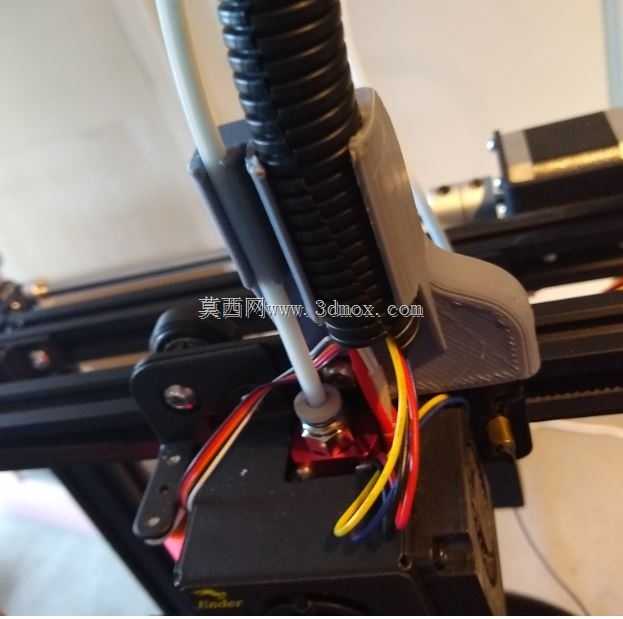

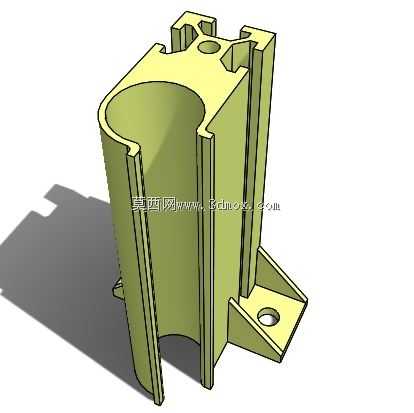

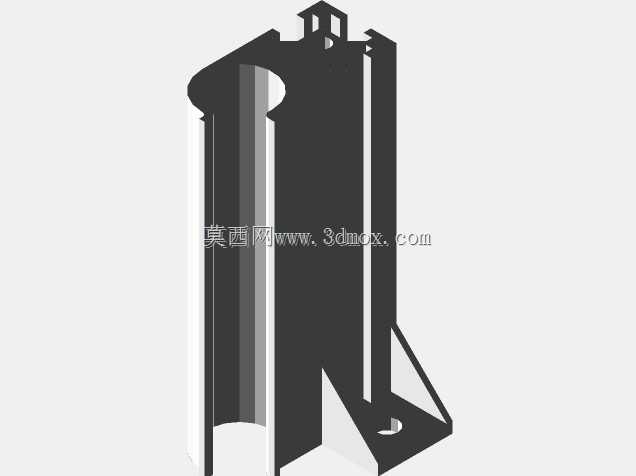

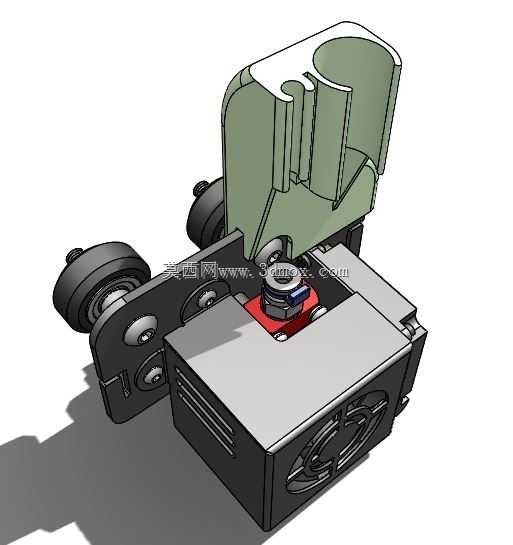

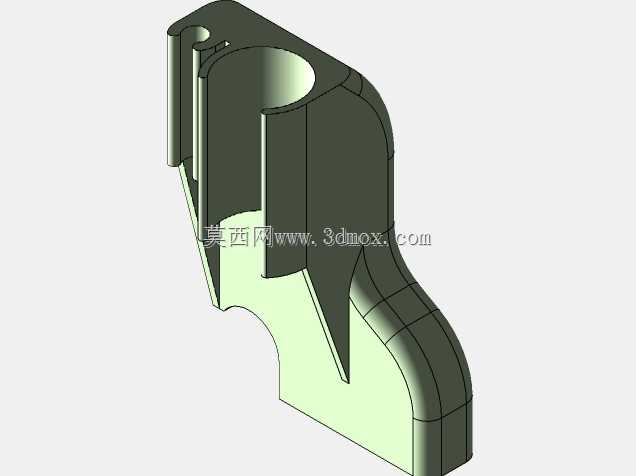

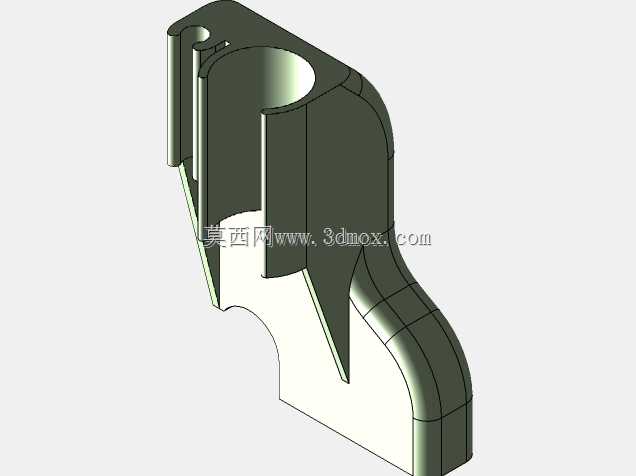

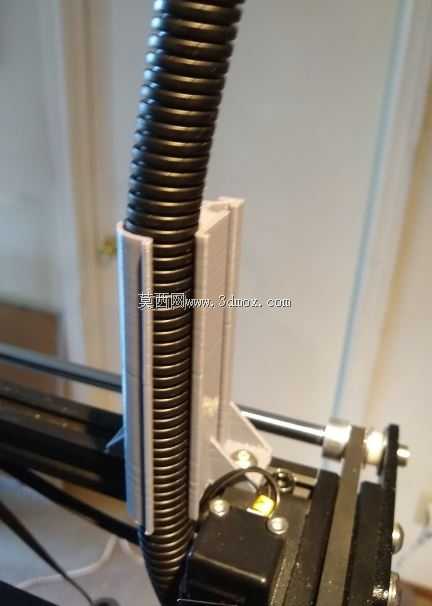

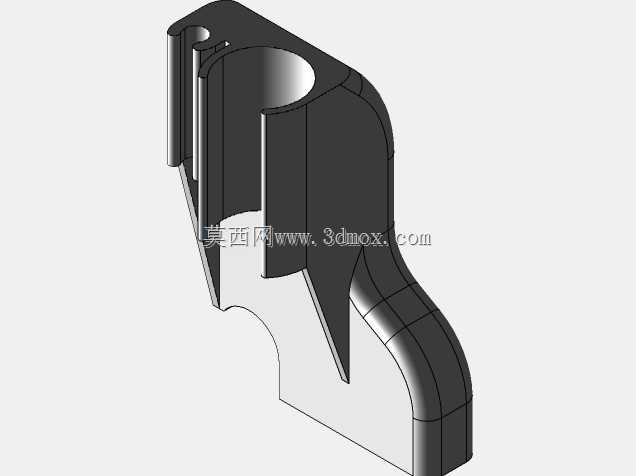

消费级箱式FDM打印机长期运行时，挤出端线束反复随打印头弯折拖拽，线缆外皮磨损、内部铜丝断裂是高发故障，原厂出厂状态往往未针对线束动态弯折做专项限位，线缆在运动过程中无规则剐蹭机架棱角，长期累积的应力直接作用在线缆与接头的压接位置，不少用户使用数百小时后就会出现挤出机信号中断、加热回路接触不良的问题。这套线束应力消除结构完全适配ENDER 5 Plus机型的安装点位，热端车厢侧的固定位采用4x8-32固定螺钉直接对接原有螺孔，不需要对机身做任何钻孔、打磨改造，支架顶部的支撑爪刚好卡合在框架顶部角落，安装后线缆从波纹管出口到挤出端接头的整段路径被完全约束，弯折半径被控制在安全阈值以上，不会出现小角度死折。固定座与线缆接触的边缘全部做了R1.2的圆角倒钝处理，没有尖锐棱角割伤线缆外皮的隐患，夹持位预留了0.3mm的间隙，既不会把波纹管压得过死导致穿线困难，也不会因为间隙过大让线缆在内部窜动。实际装机测试时，打印头全程做X、Y轴最大行程往复运动，线缆全程保持顺滑的弧形弯曲状态，没有出现局部拉扯、剐蹭机架的情况，固定座本身采用2xM5螺钉和T形螺母锁紧在型材槽内，锁紧后不会随线缆拖拽出现移位，哪怕长时间高速打印也不会松脱。不少同类型的线束固定件容易出现夹持位过紧导致波纹管被压变形，或者固定点位置不合理反而增加线缆弯折应力的问题，这套结构在设计时特意把支撑臂的长度做了适配调整，刚好让线缆的弯折段落在运动过程中应力最小的区间，哪怕是适配其他同结构的立方箱体波顿打印机，只需要微调固定孔位就能直接使用，不需要重新做整体结构修改。夹持位的内壁做了细微的防滑纹路，不需要额外加泡棉胶就能卡住波纹管，长时间使用也不会出现波纹管滑脱的问题，支撑臂的厚度做了针对性加强，打印件使用普通PLA材质也不会因为长期受力出现翘曲变形，哪怕是机箱内温度达到四十度以上的持续打印工况，结构强度也完全足够。
