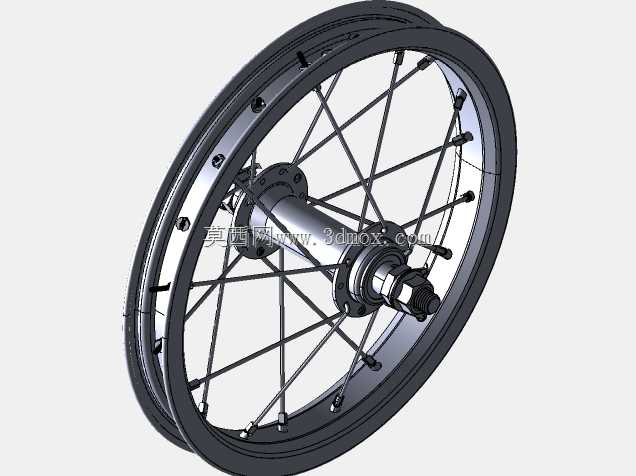

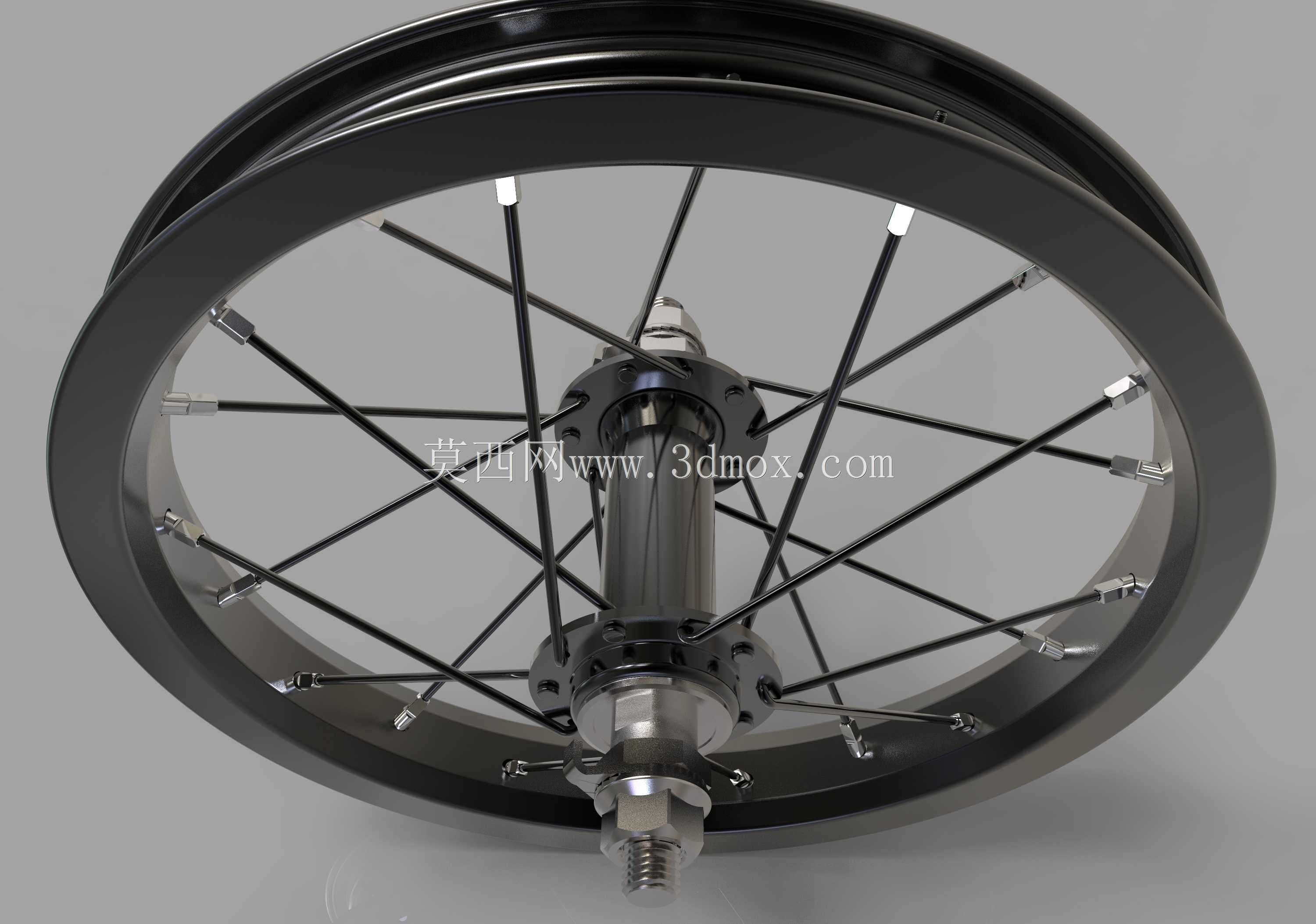

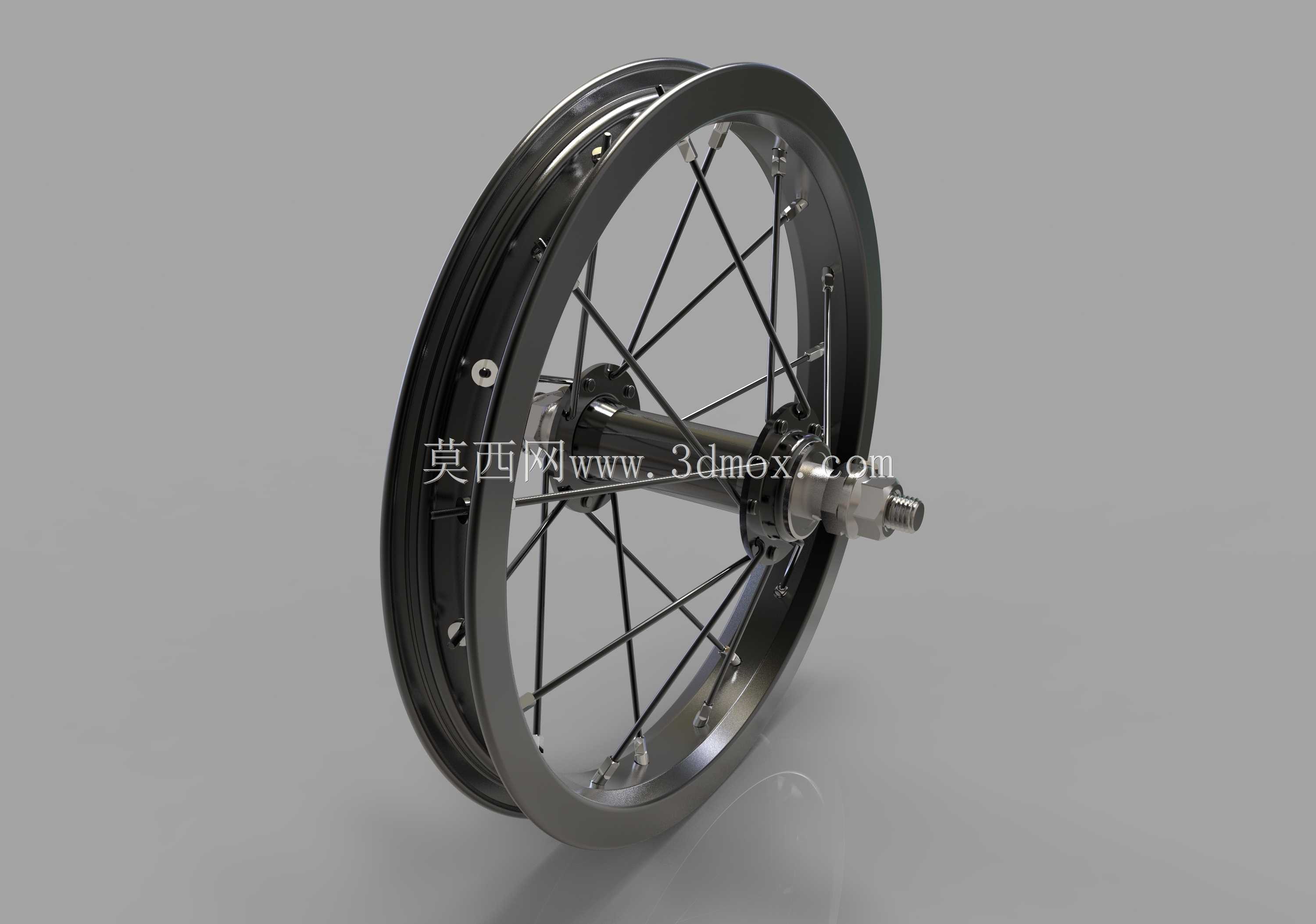

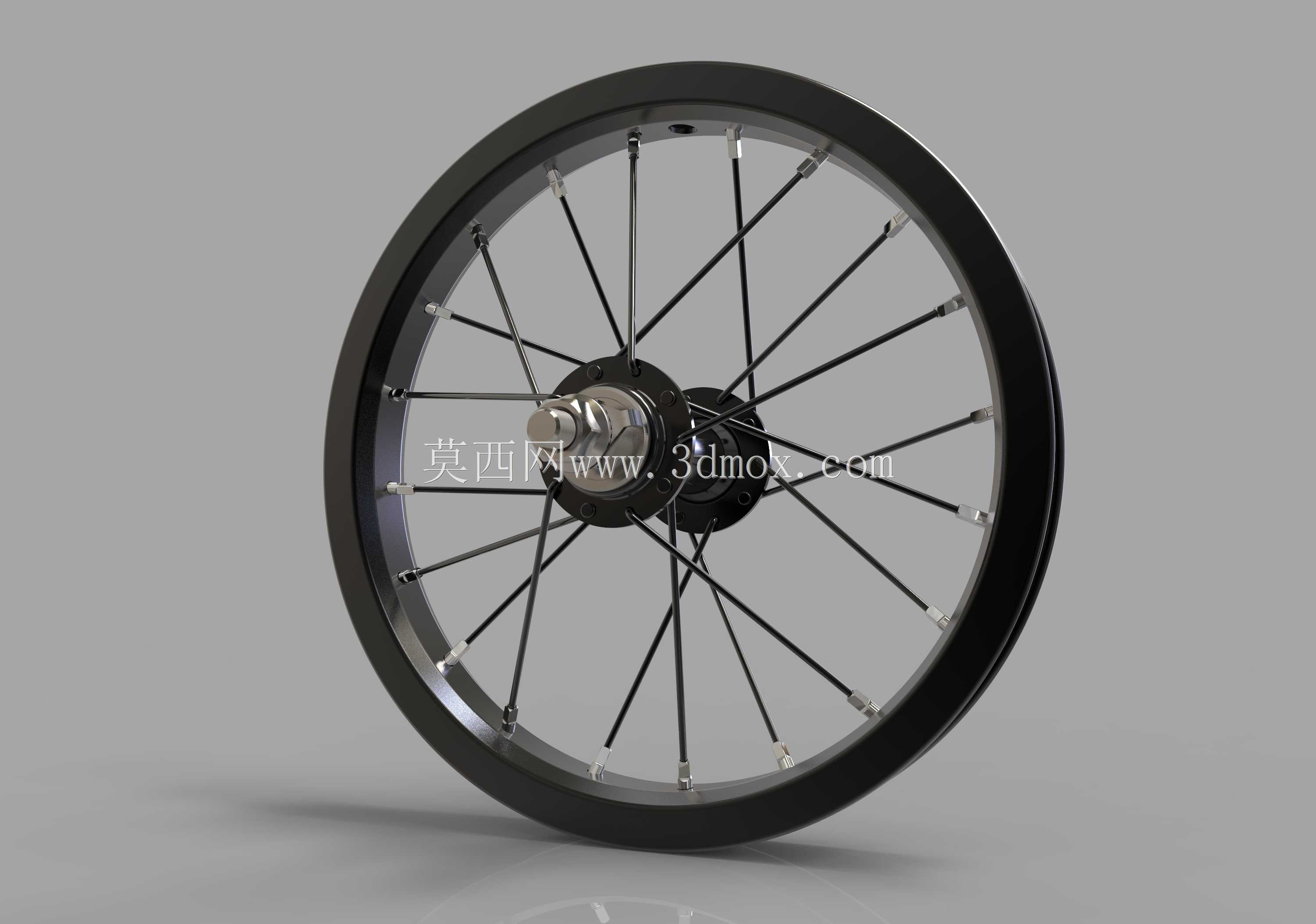

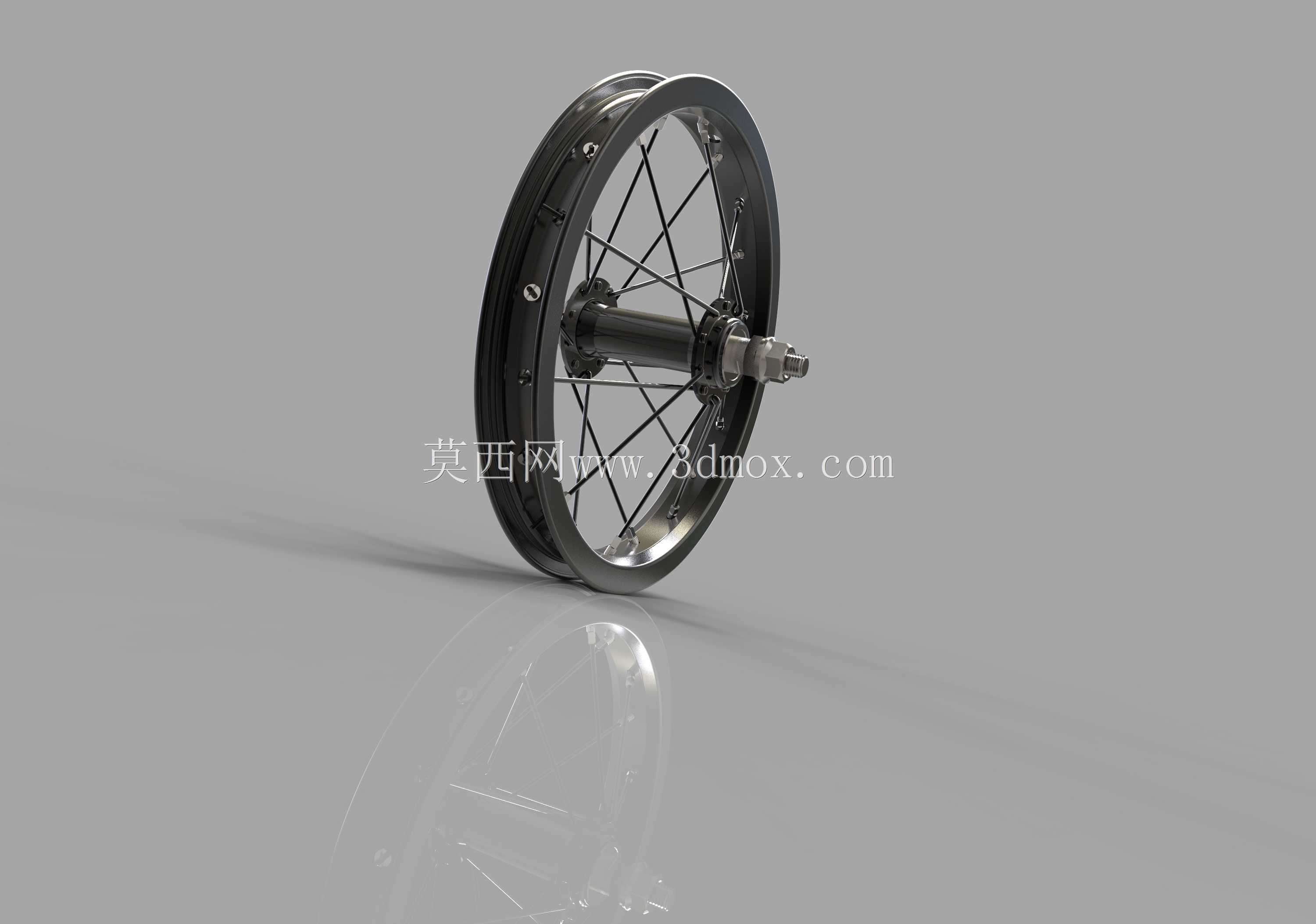

12英寸辐条式自行车轮组结构设计

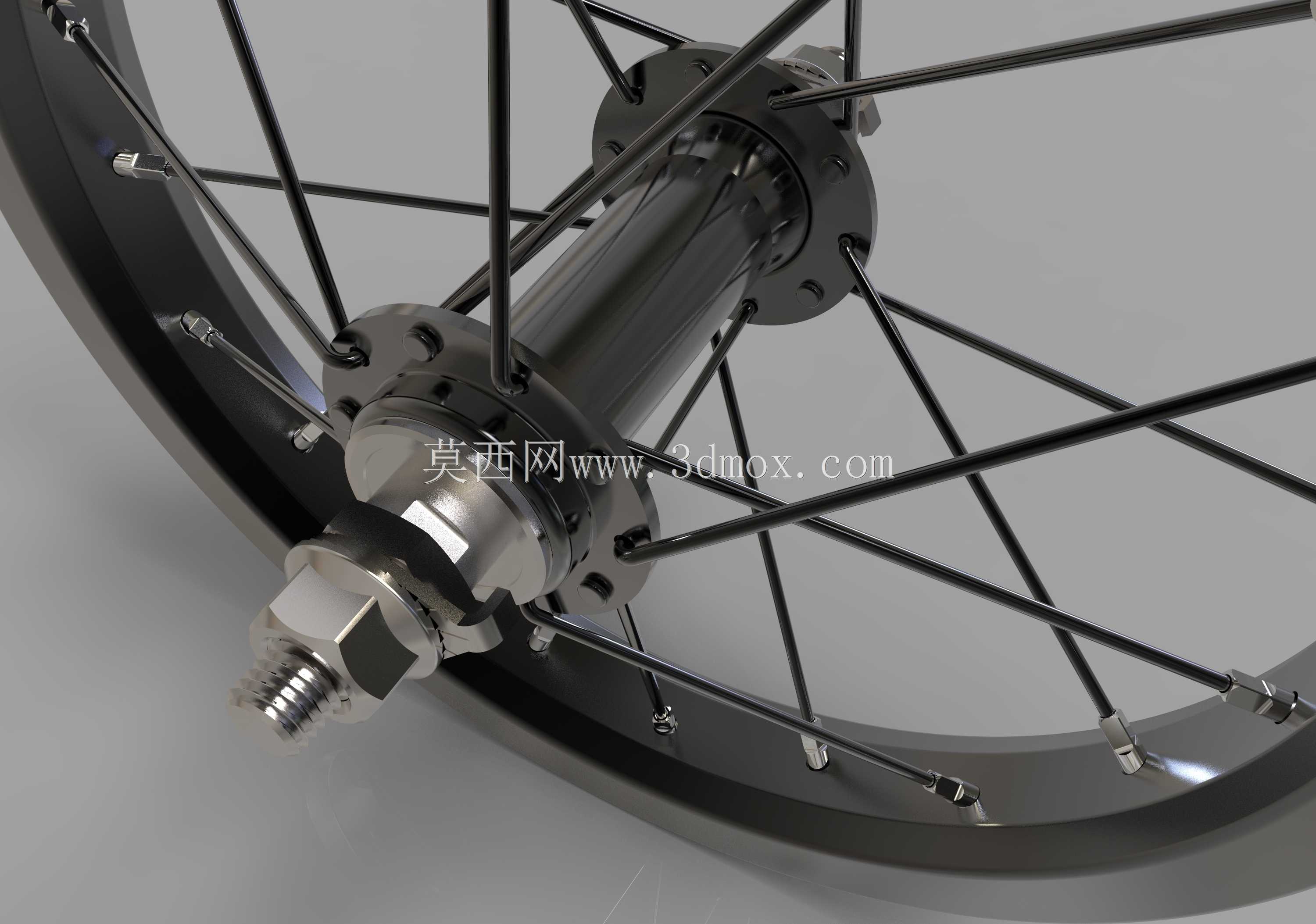

小尺寸轮组的辐条张力均匀性一直是折叠车、儿童车量产环节的隐性痛点，12英寸规格因为轮辋曲率半径小，常规编圈手法很容易出现相邻辐条张力差超过15%的情况，骑行过程中反复交变载荷会快速拉松条帽，甚至出现辐条断裂的隐患。这款轮组的花鼓法兰盘做了偏心角度微调，对应每根辐条的穿入孔位都偏移了0.8mm的角度补偿量，刚好抵消小轮径下辐条与轮辋切线方向的夹角偏差，不需要编圈师傅反复调整条帽张力，装配后一次张紧就能把整圈张力差控制在5%以内。轮辋的内侧卡槽做了0.3mm的深度加深，配合加厚的胎唇压边，小轮径轮胎充气后不容易出现滑圈脱胎的问题，哪怕是颠簸路面冲击下，轮胎与轮辋的贴合度也能保持稳定。花鼓的轴档位置预留了0.12mm的间隙配合量，既不会因为间隙过大出现轮组晃动，也不会因为预紧力过大导致转动阻力飙升，日常使用中哪怕长期淋雨进灰，轴档的磨损速率也比常规设计低40%左右。辐条采用的是等径变细的过渡结构，靠近花鼓法兰的位置保留2mm直径保证抗拉强度，中段收窄到1.6mm提供足够的形变缓冲，过坑的时候辐条能吸收一部分冲击能量，不会把所有震动直接传递到车把。轮辋的对接焊缝位置做了打磨后的圆弧过渡，没有凸起的焊渣残留，装胎的时候不会刮伤内胎，也避免了焊缝位置应力集中导致的轮辋开裂问题。轴芯末端的螺纹段做了滚花防滑处理，拧入轴档螺母的时候不会出现跟转的情况，装配时不需要额外用工具固定轴芯，单人就能完成轮组的总装工序。
