紫外线LED消毒皮带输送设备

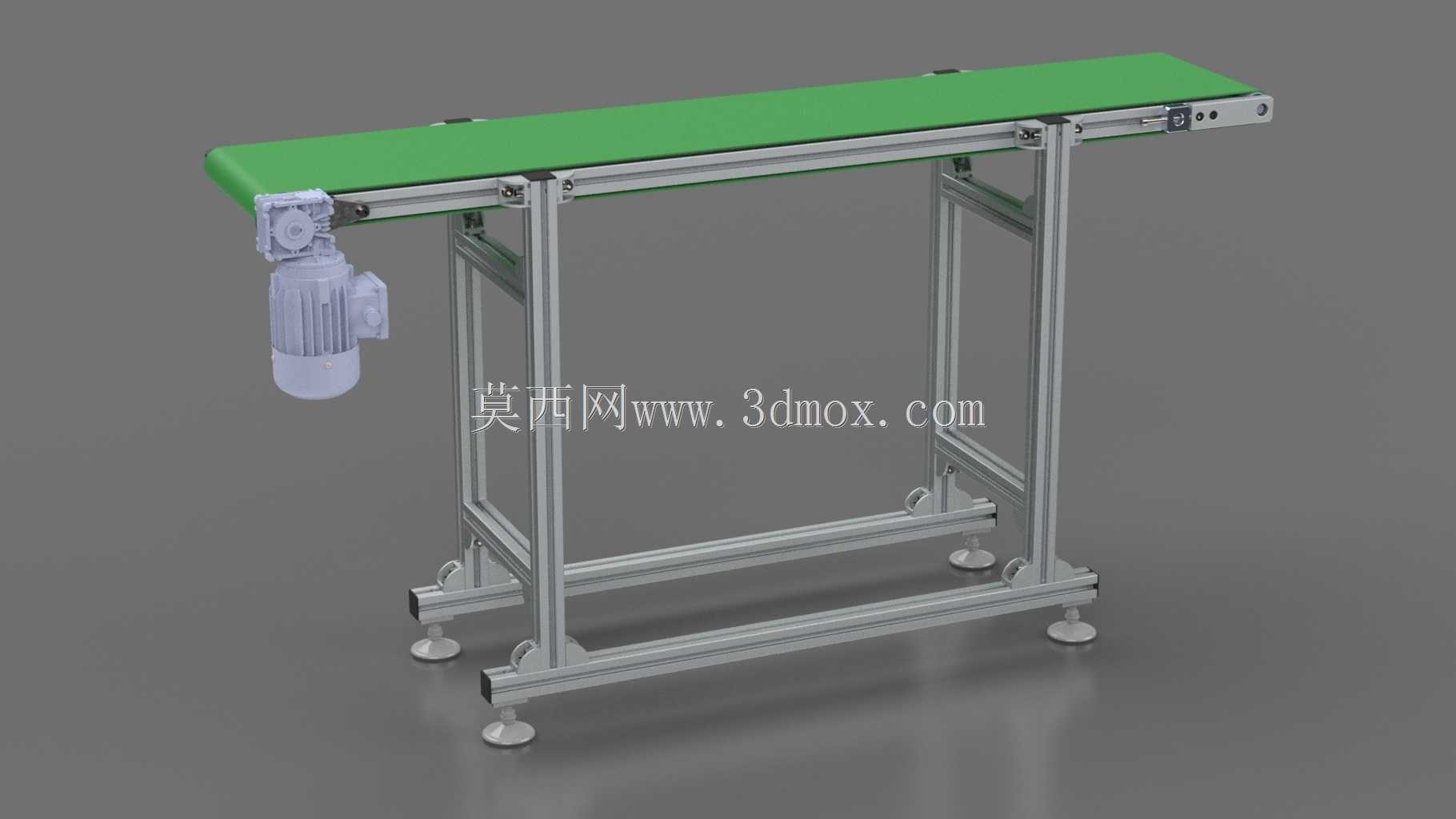

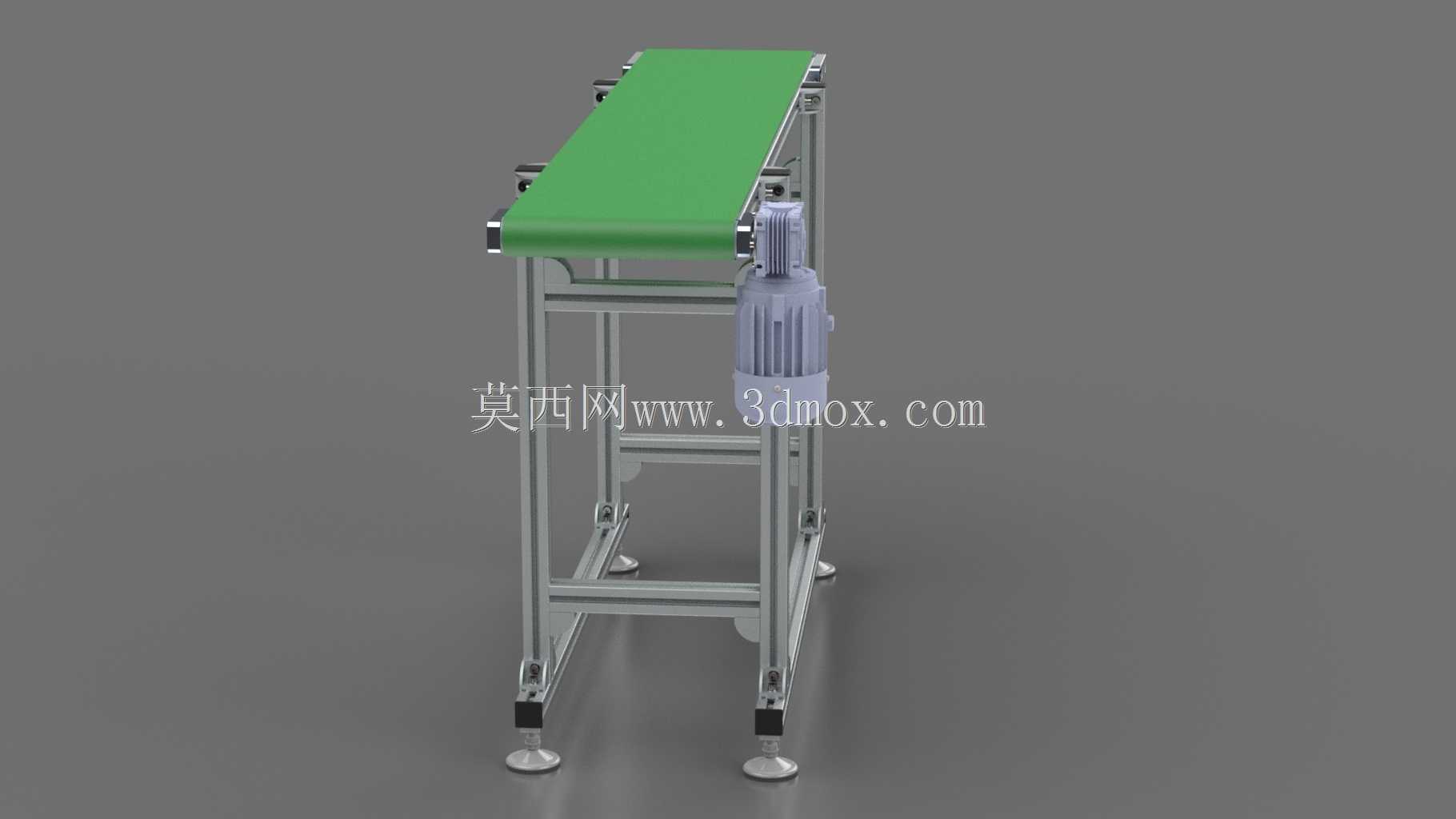

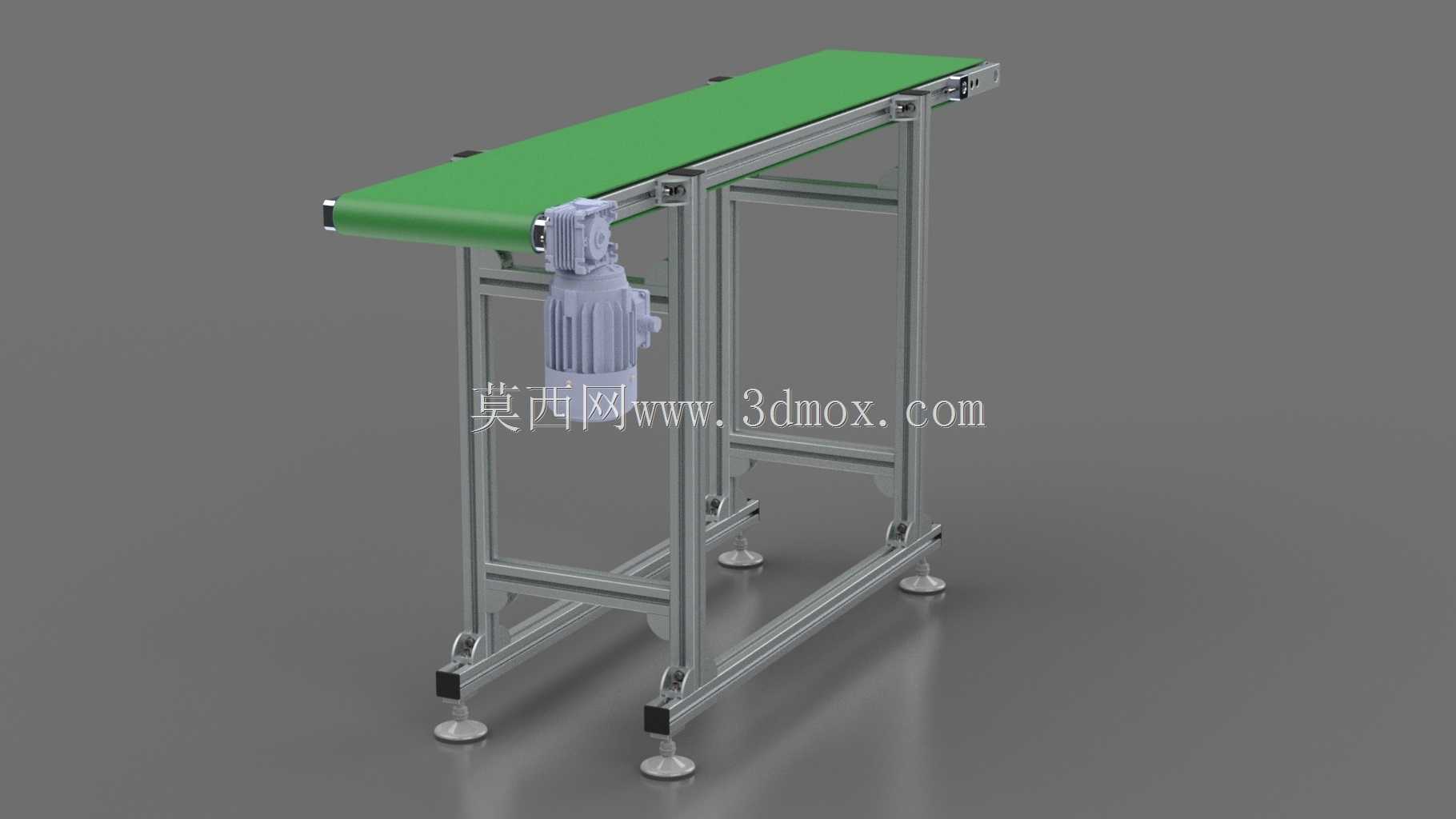

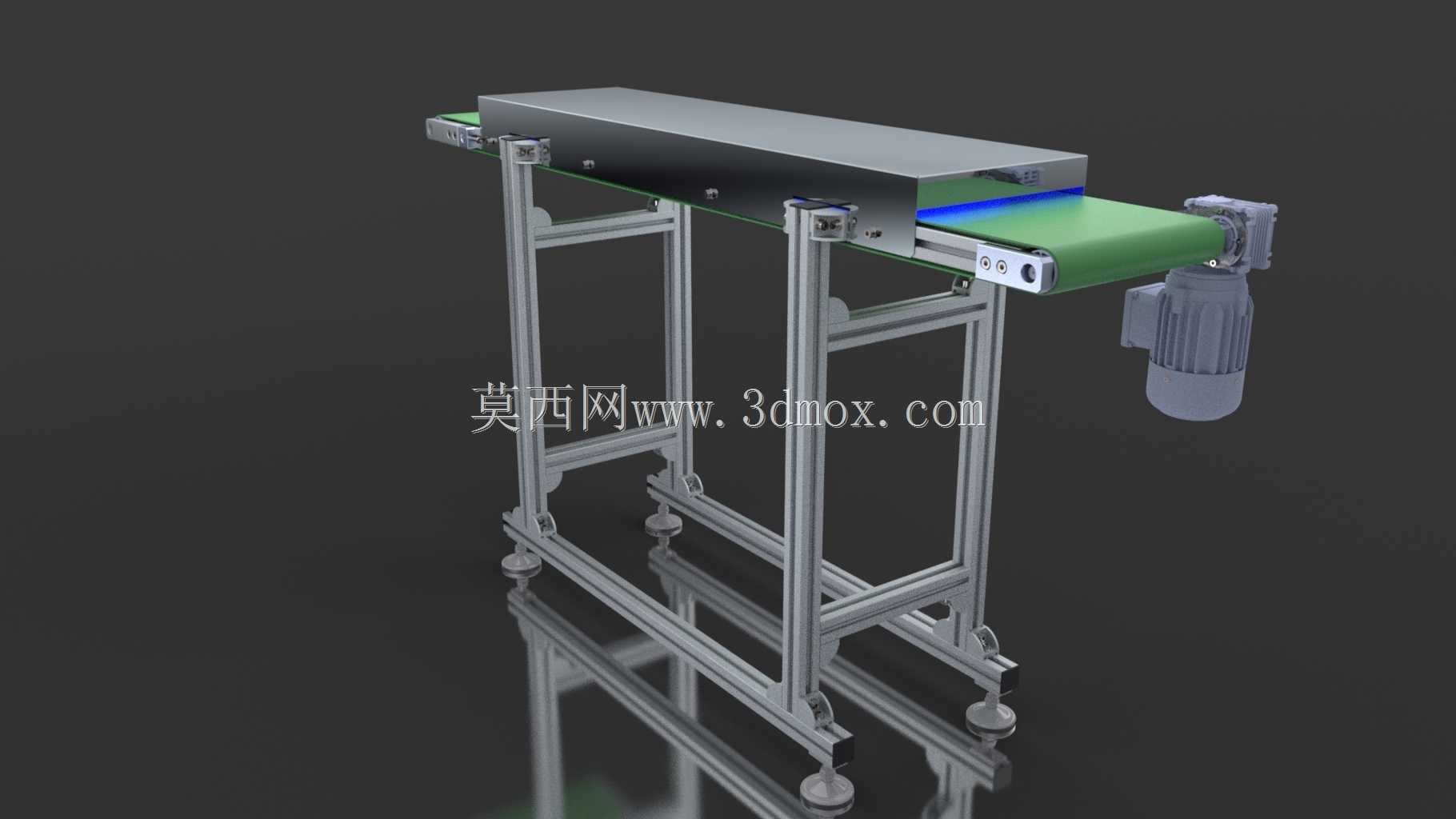

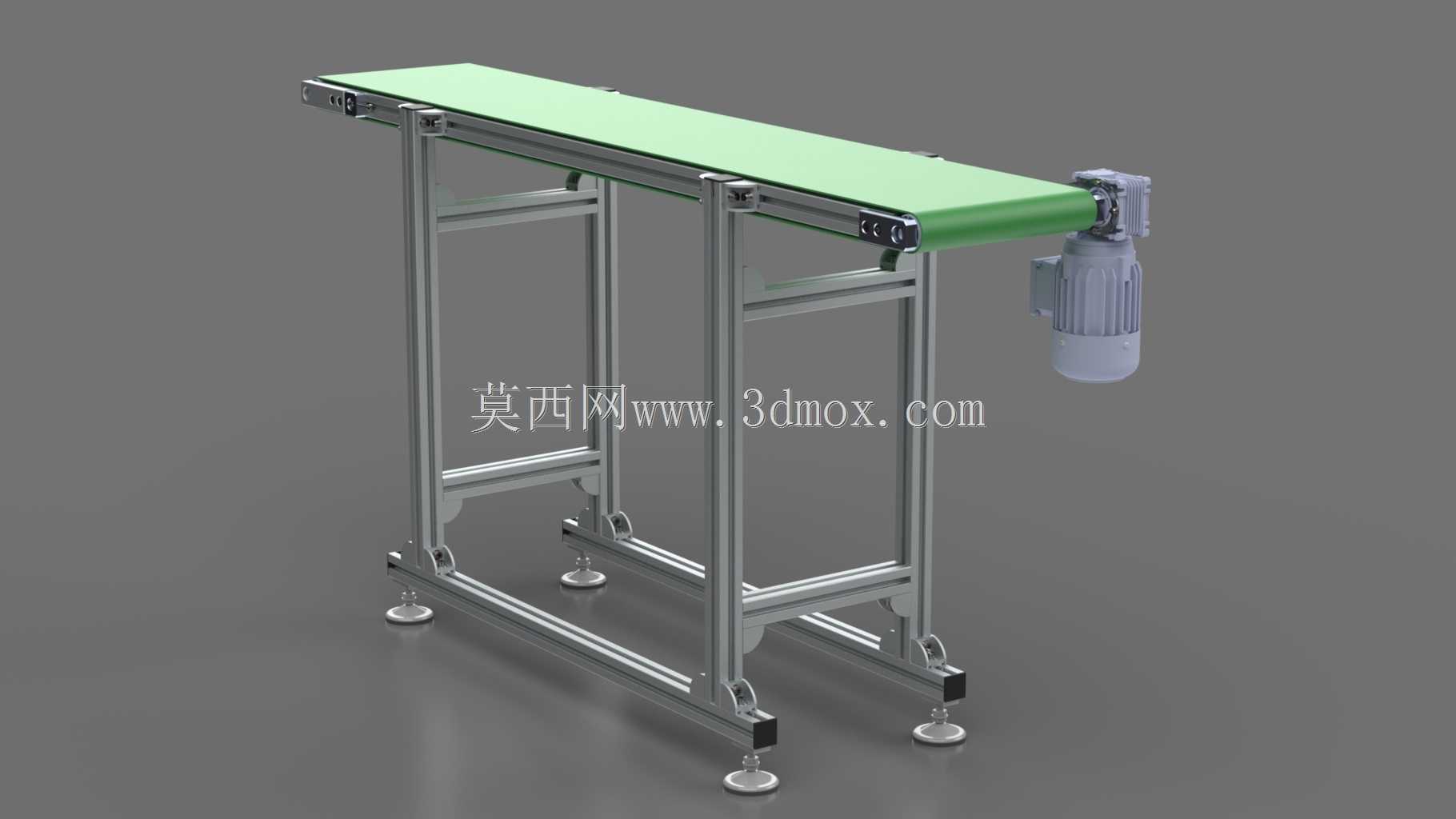

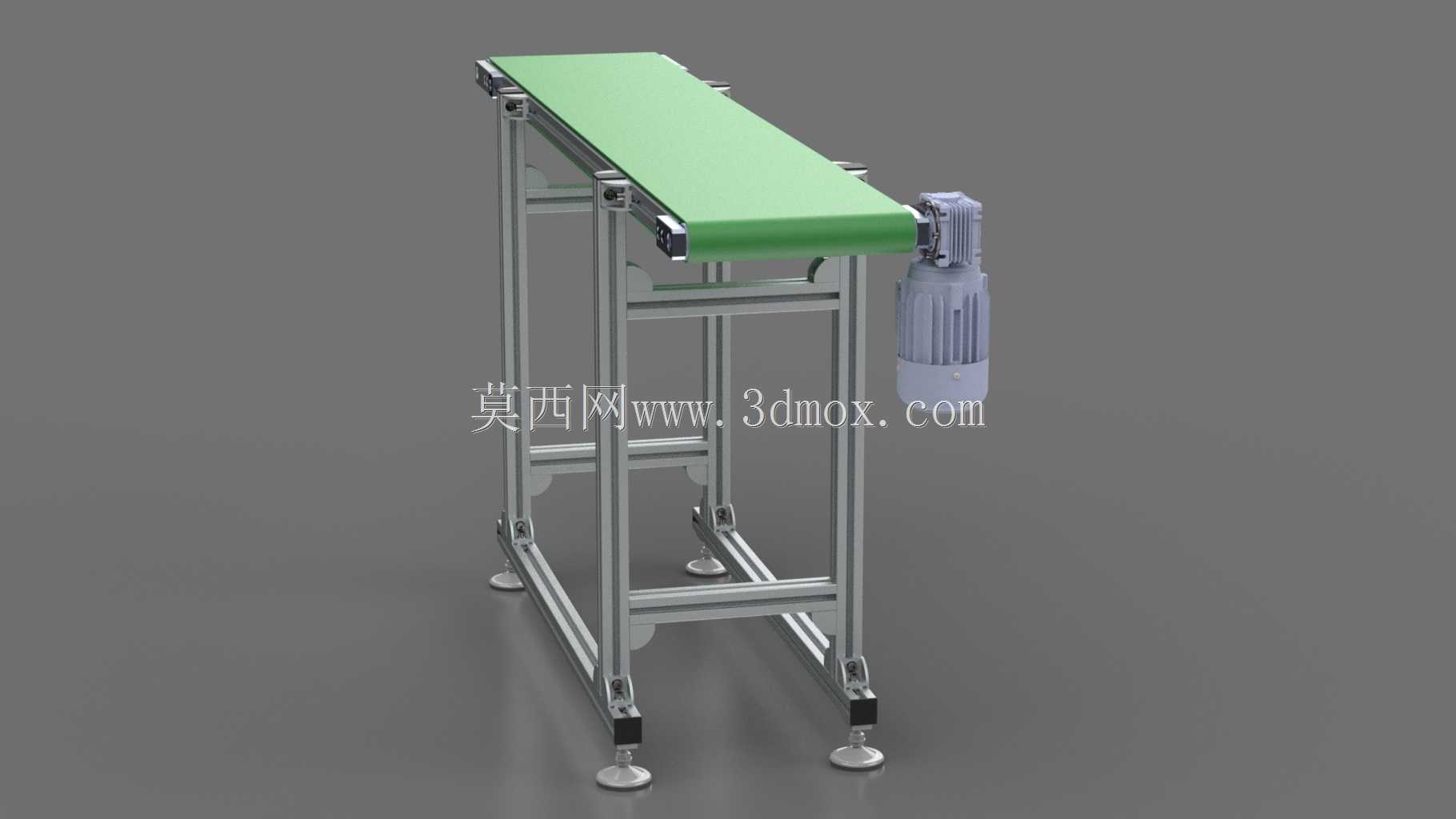

食品包装车间的小件消杀工位，常遇到普通输送机消杀盲区多、机架易积污、皮带跑偏难校准的痛点，这款带紫外线LED消杀模块的皮带输送结构，刚好针对这些现场问题做了针对性的结构适配。机架采用4040欧标铝型材拼装，没有采用焊接钢结构，一是铝型材表面阳极氧化后耐消毒喷剂腐蚀，不会像碳钢机架那样长期接触消杀雾气出现锈渣掉落到产品上的问题，二是型材槽位可以灵活调整消杀模块的安装高度，针对不同高度的待消杀物件，不用重新打孔攻丝就能调整紫外线照射距离，保证辐照剂量达标。驱动端的减速电机直接侧装在主动辊端板上，没有额外做复杂的链传动结构，端板上的安装孔做了腰型槽设计，装配时可以直接滑动调整电机位置张紧同步带，不用额外加装张紧轮，减少了易损件数量，也避免了传动部位藏污纳垢的死角。皮带下方的承托板采用薄不锈钢板折边，和铝型材横梁之间用卡扣式连接，没有外露的螺丝头，日常清洁时直接用消毒抹布就能擦过整个承托面，不会有螺丝缝隙残留消杀废液或者产品碎屑。消杀舱段的上盖做了翻边内折结构，紫外线LED灯条嵌在翻边内侧的槽位里，光线刚好斜向覆盖皮带整个幅面，不会出现光线直射到设备外侧晃到操作人员眼睛的问题，上盖和机架之间用快拆搭扣连接，更换灯条或者清洁舱内的时候不用拧螺丝，掀开就能操作。支脚底部采用万向脚杯加侧装脚轮的组合，设备移位时踩下脚轮就能推动，固定工位时旋转脚杯就能调平，不用额外准备吊装工具，适配车间经常调整工位布局的需求。主动辊和从动辊都做了腰鼓型加工，皮带运行时会自动往辊筒中间对中，不用额外加装防跑偏挡边，减少了皮带边缘和挡边摩擦产生的碎屑掉落，符合食品、医药类车间的洁净要求。整个设备的外露部件都没有尖锐棱角，所有型材端面都装了塑料端盖，避免清洁时划伤操作人员，电线全部藏在铝型材的槽内，用压线盖固定，不会外露缠绕到皮带或者被消杀雾气腐蚀老化。
