可调节高度输送机支撑支架结构

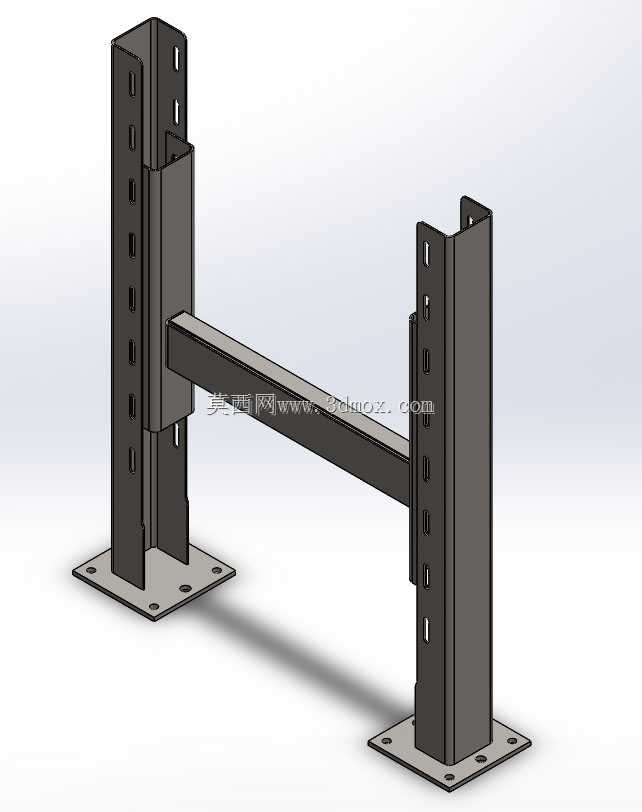

车间输送线现场调试最常碰到的痛点，就是地面平整度偏差带来的支架水平度校准难题，常规焊接固定支架一旦落位，遇到地面沉降或者线体高度微调需求，只能切割重焊或者垫塞铁片，既耽误产线排布进度，垫塞的垫片长期受振动还容易移位脱落，埋下线体跑偏的隐患。这款可调支撑结构完全对准这类现场痛点做设计，两侧立柱采用带等距调节孔的型材结构，横向连接梁可以顺着立柱滑槽上下滑动，对准对应孔位后穿入紧固件锁死，就能实现多档位高度调整，不用动火焊接，现场工人拿常规扳手就能完成高度校准，适配不同高度的上下游设备对接需求。底座采用带安装孔的方形法兰板，和地面膨胀螺栓连接的接触面积足够大，即使输送线满载运行产生持续振动，支架也不会出现侧倾或者偏移，法兰板和立柱的连接位置做了外翻加强筋，避免长期受载后立柱根部出现焊缝开裂的问题。立柱上的调节孔采用长圆孔与圆孔交替排布的设计，长圆孔用来做高度微调时的容错适配，圆孔用来做最终锁死的定位，避免孔位加工公差导致横向梁装不进去的问题，横向梁和立柱的接触位置做了贴合面铣平处理，锁紧紧固件后不会出现虚位晃动，输送皮带运行时的振动可以顺着梁体传导到立柱再分散到地面，不会在连接位置形成应力集中。两侧立柱的滑槽采用内嵌式设计，调节时横向梁的端部滑块卡在滑槽内，不会因为单侧受力出现梁体脱开的风险，即使紧固件出现松动，梁体也会被滑槽托住，不会直接掉落引发安全事故。这类支架结构不用做复杂的表面处理，普通碳钢喷塑就能满足车间防锈需求，加工时只需要按尺寸切割型材、冲孔、焊接底座即可，没有复杂的曲面或者异形加工工序，普通机加工车间就能批量生产，成本远低于定制焊接的固定支架，后期产线改造移位时，松开紧固件就能拆解转运，到新位置重新调整高度组装即可，材料复用率远高于一次性焊接支架。
