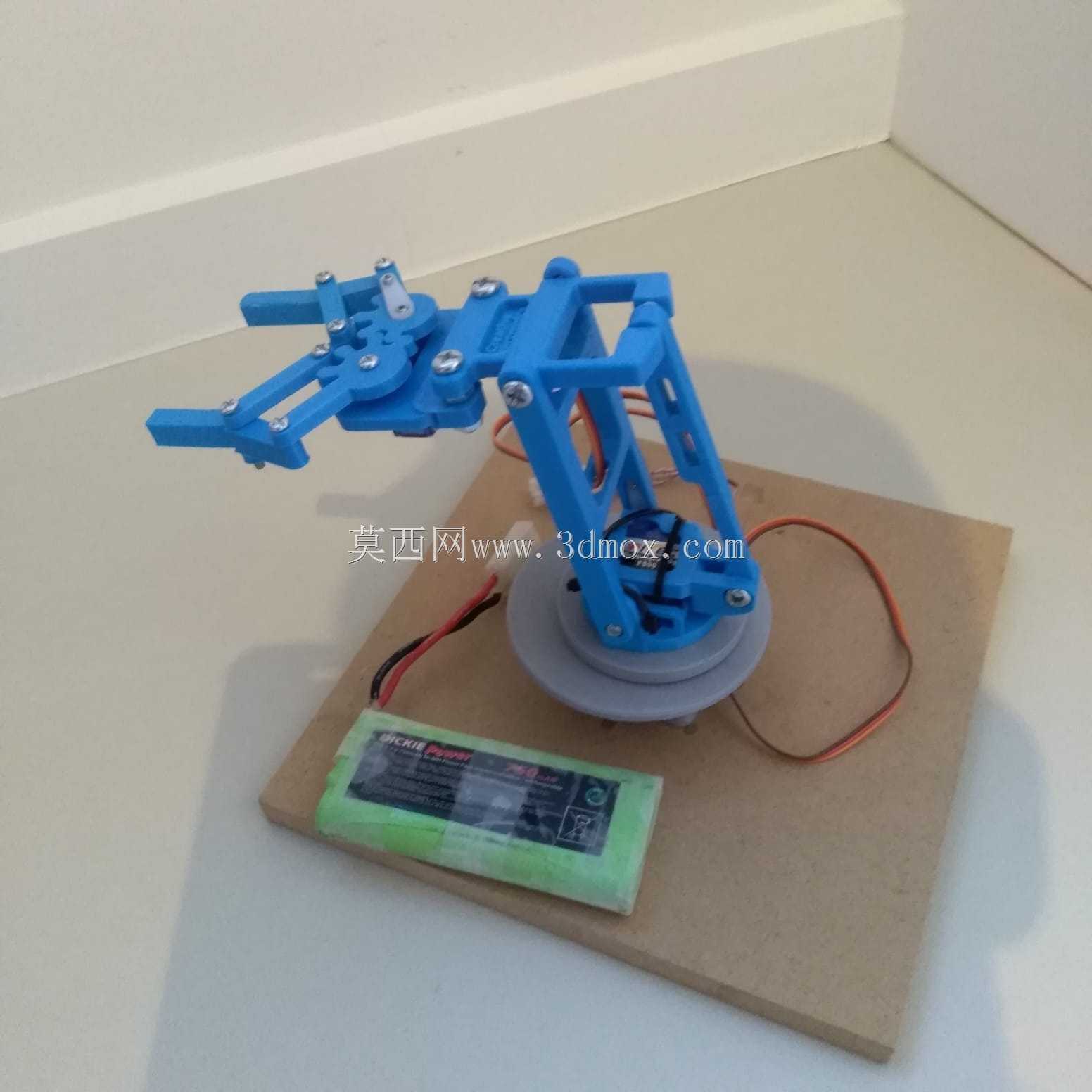

遥控舵机驱动多自由度夹持机械臂

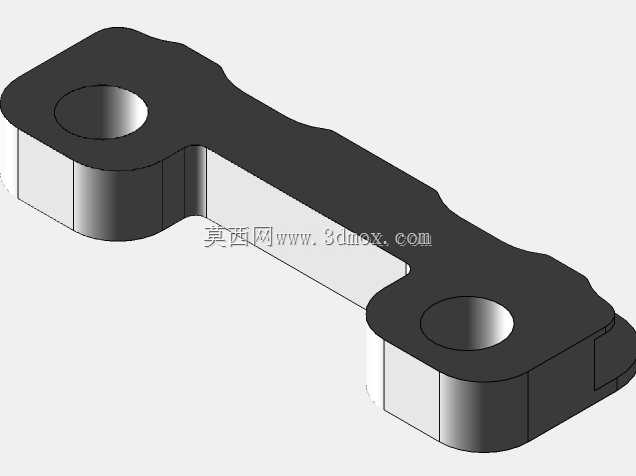

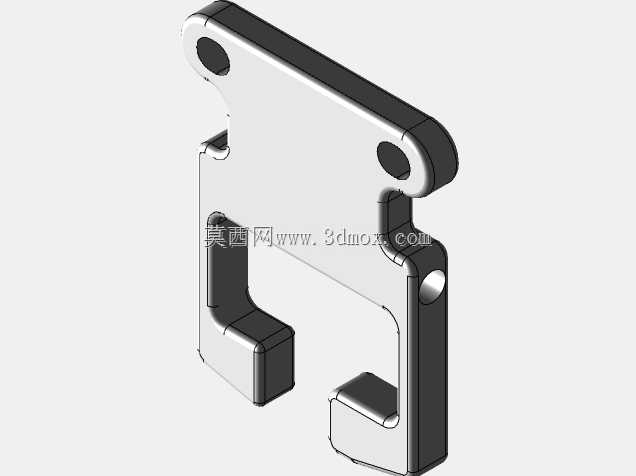

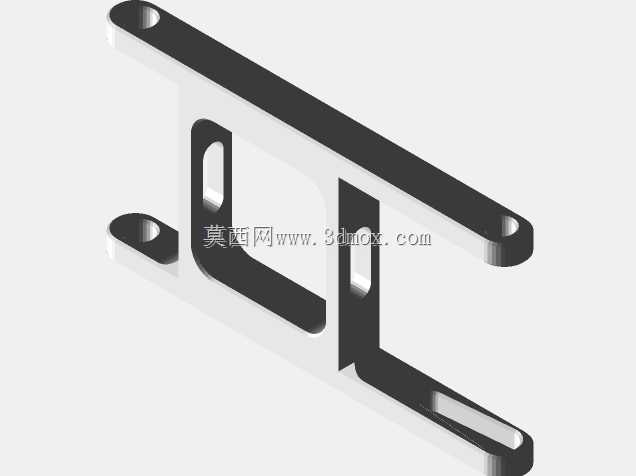

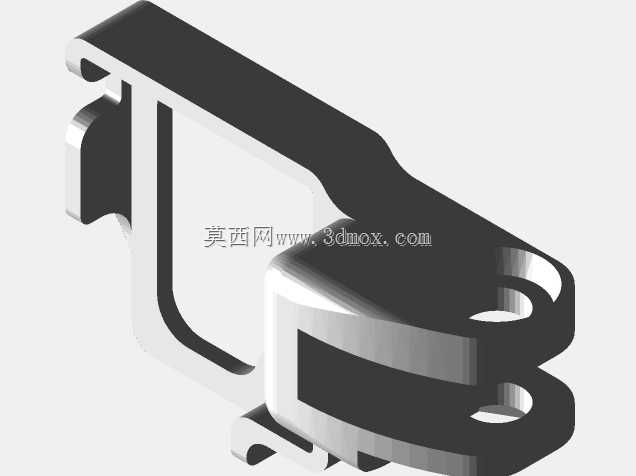

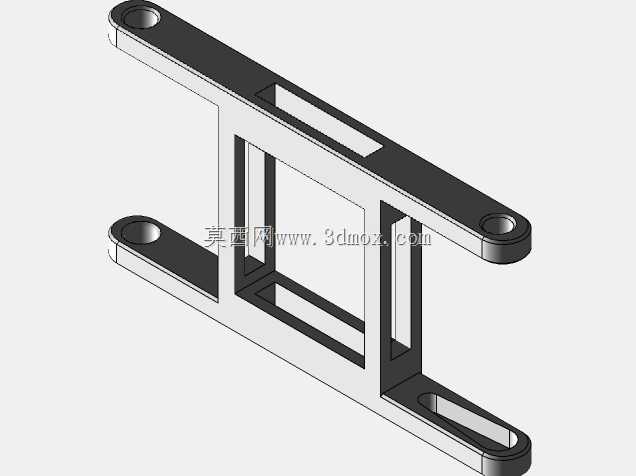

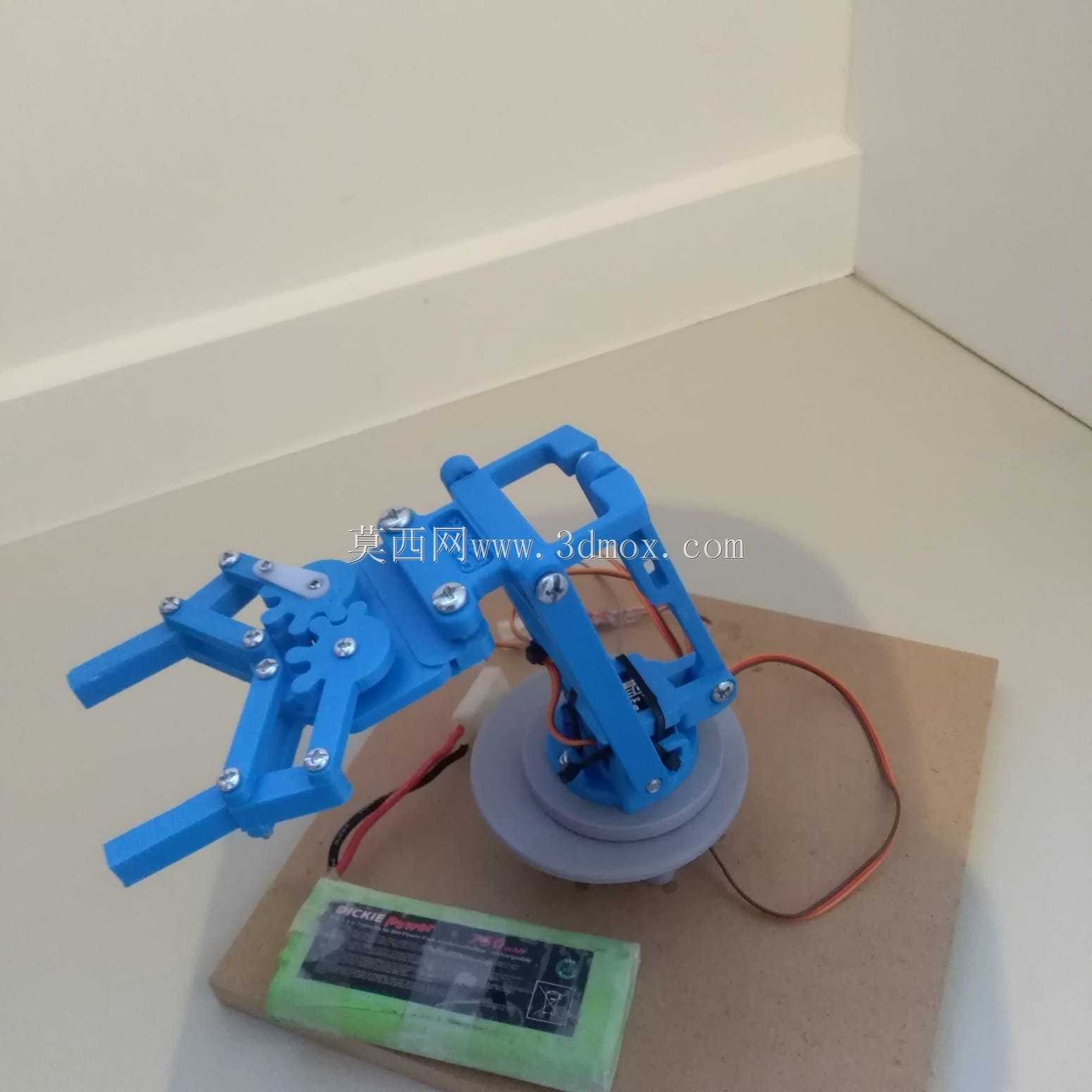

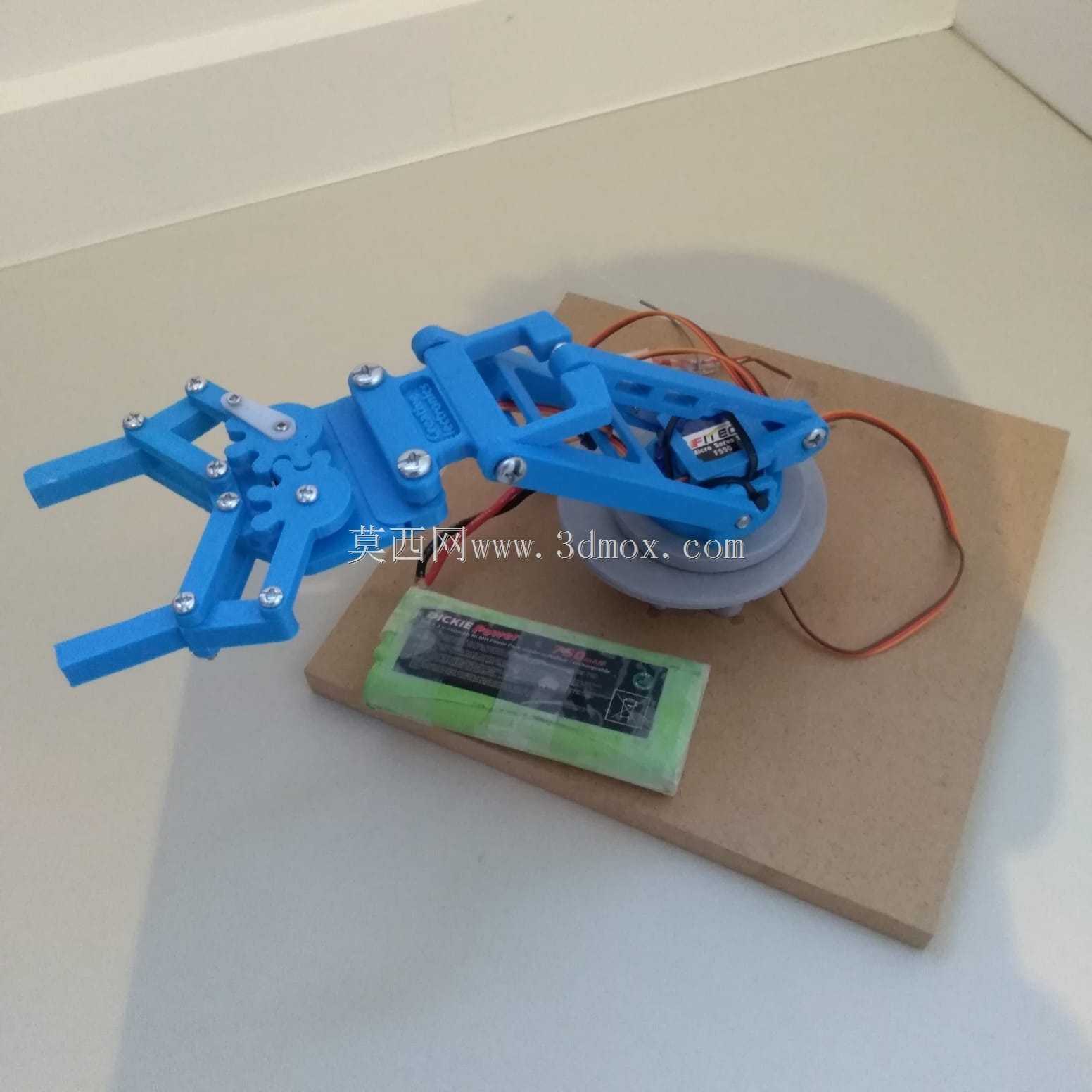

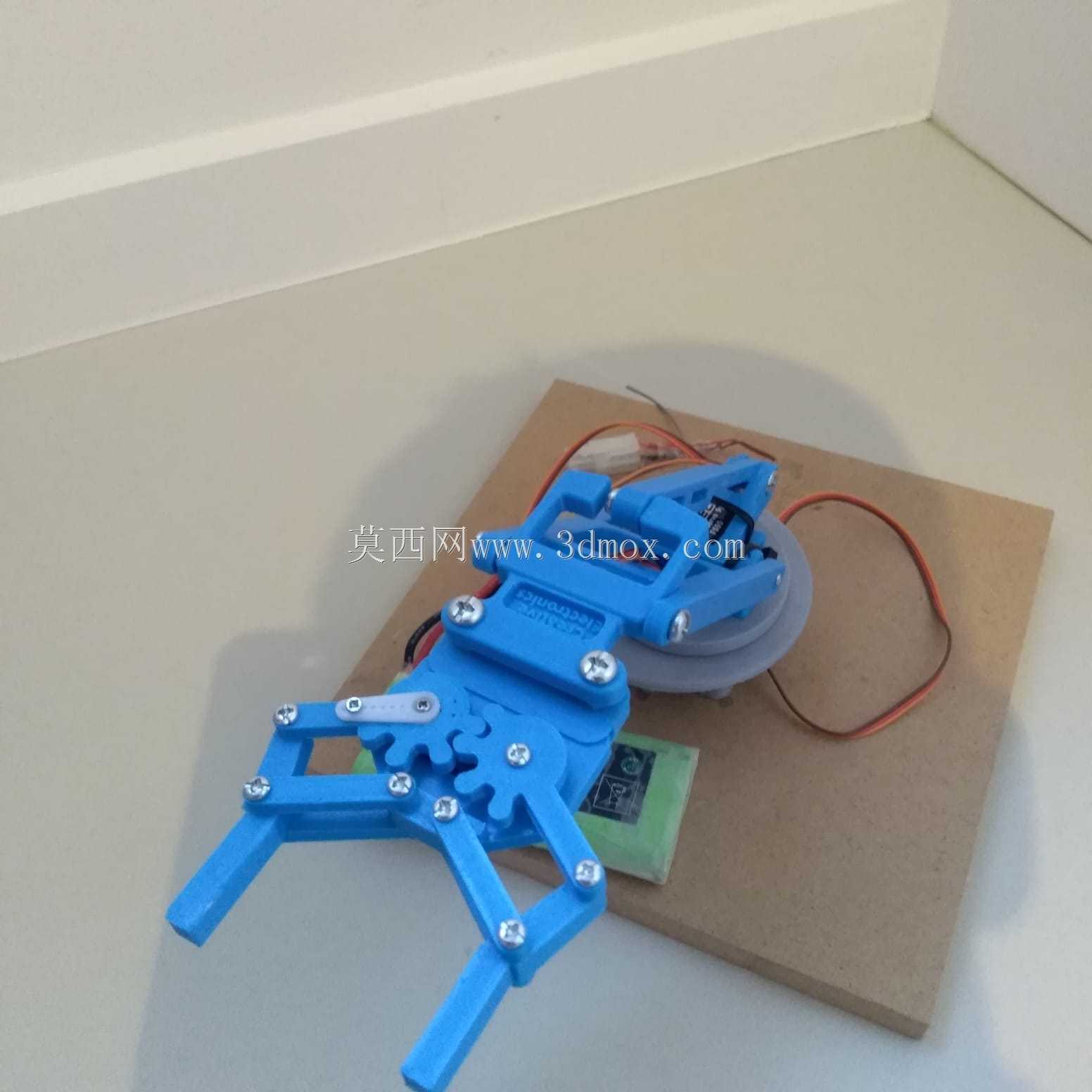

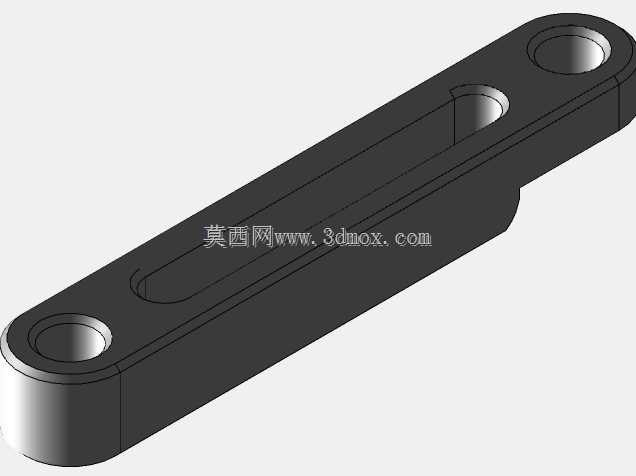

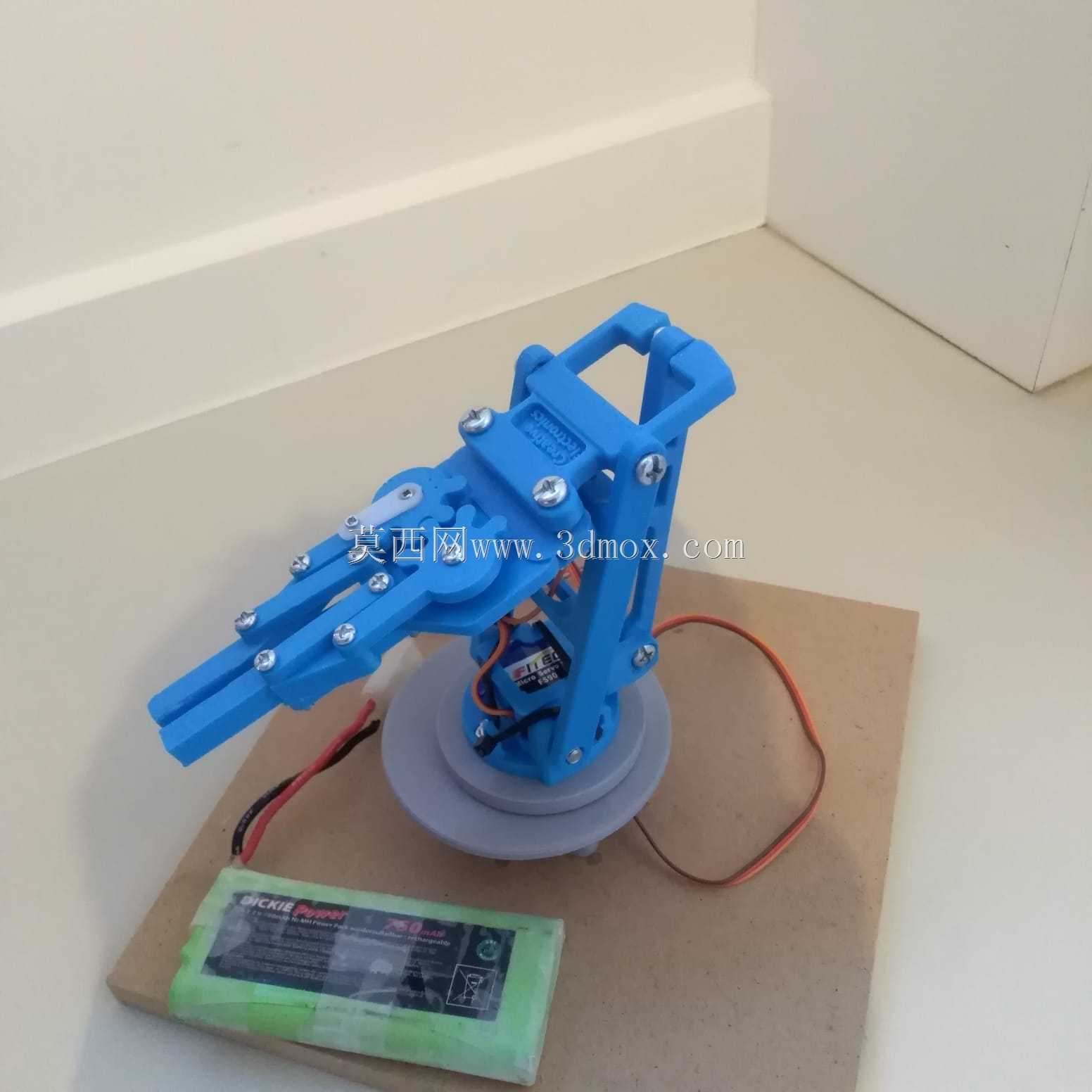

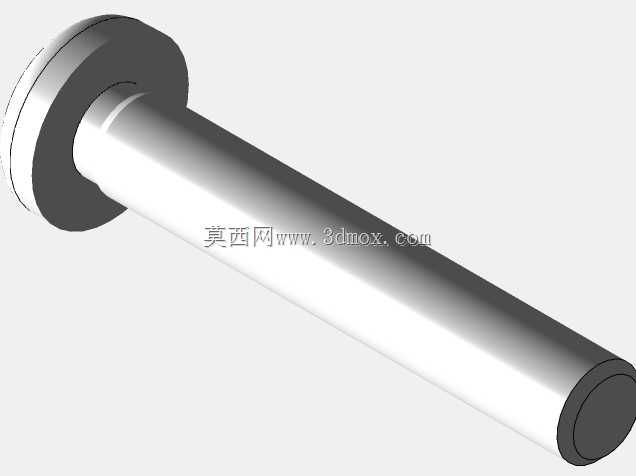

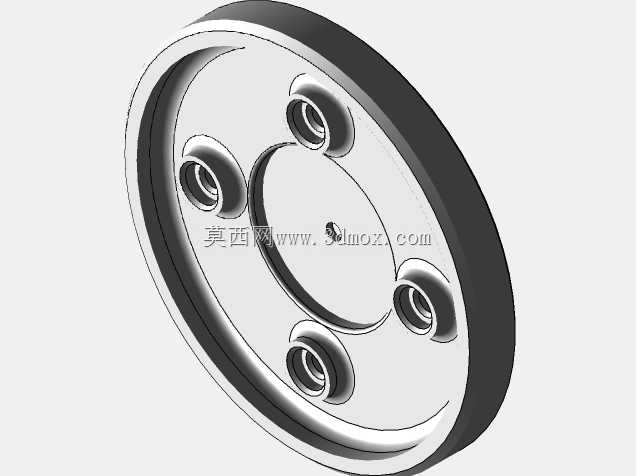

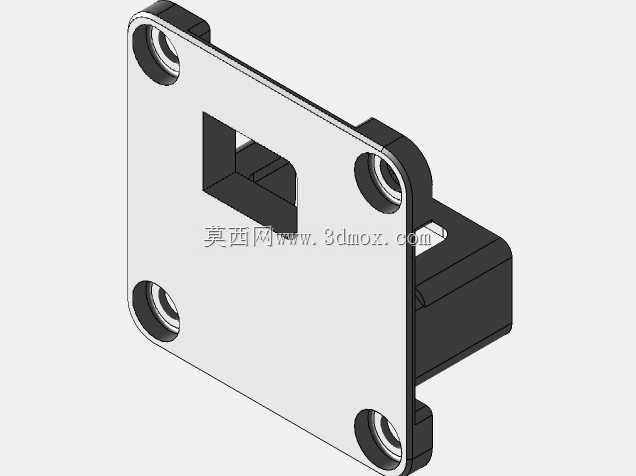

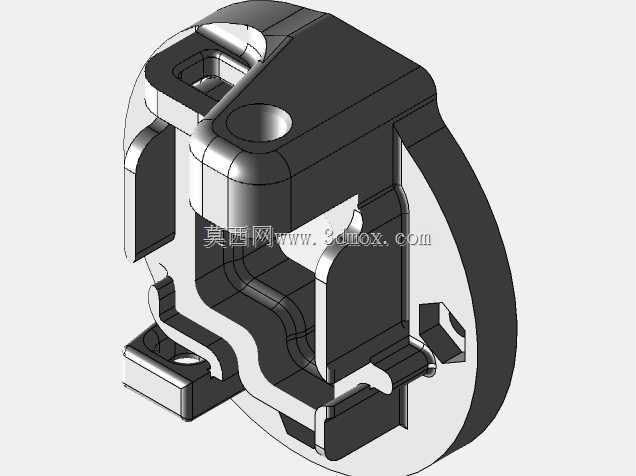

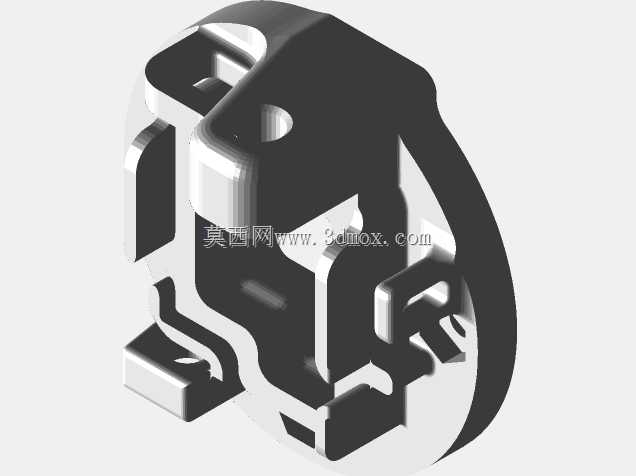

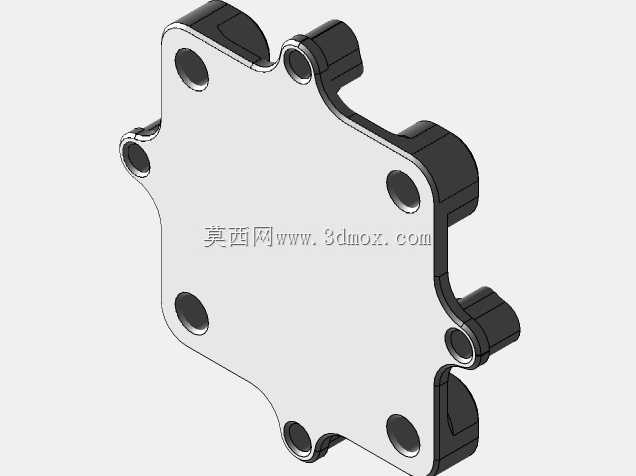

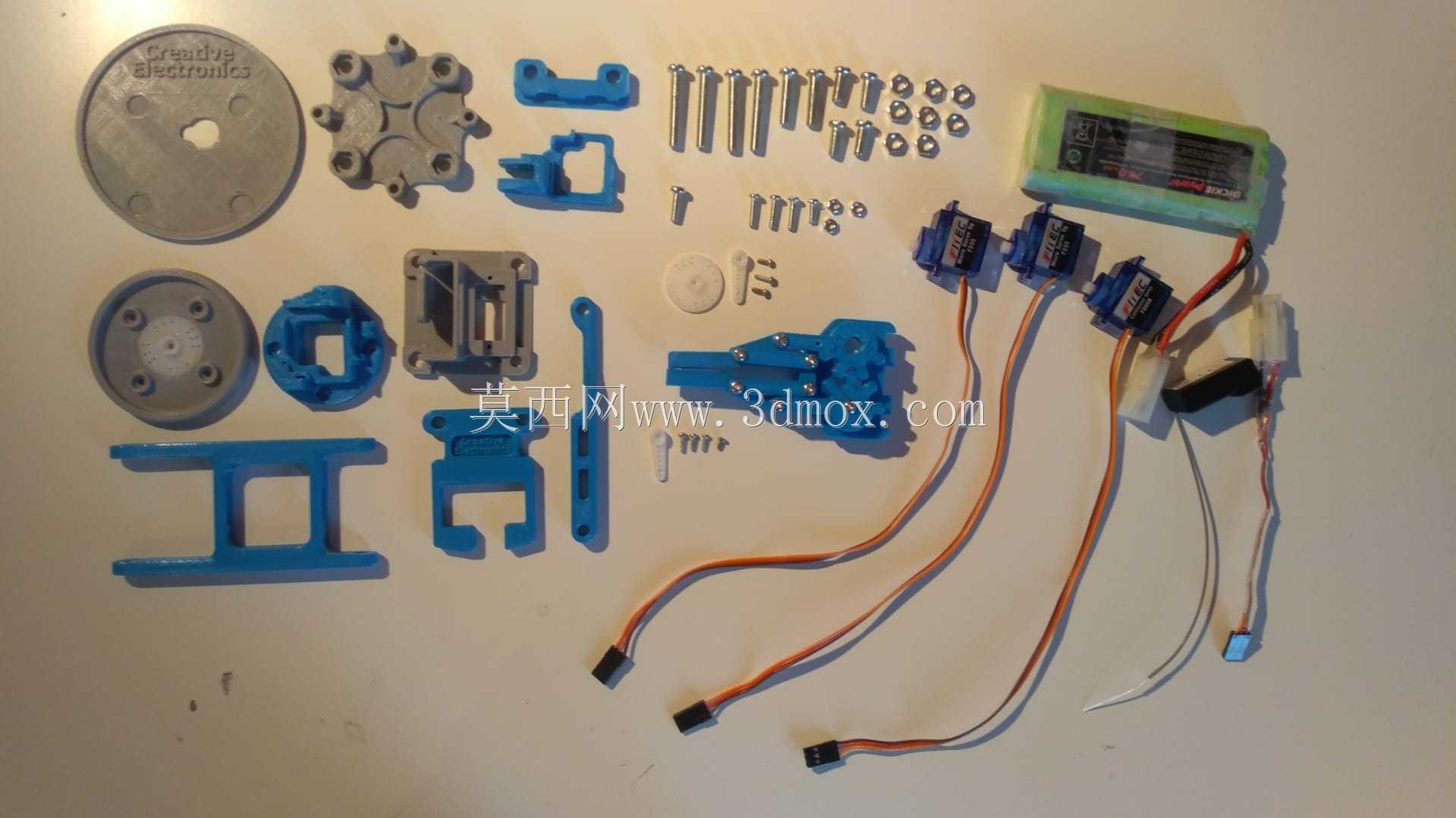

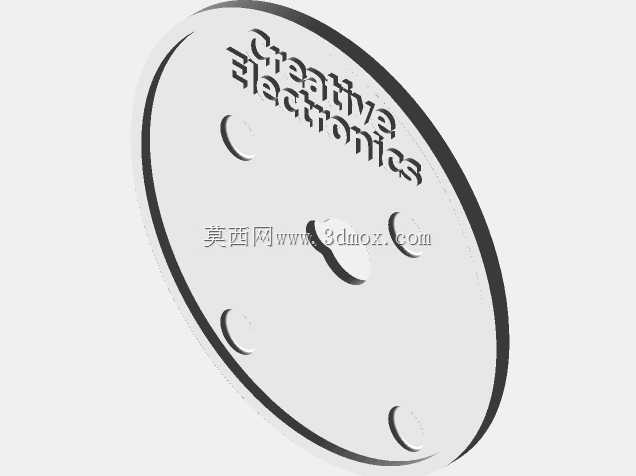

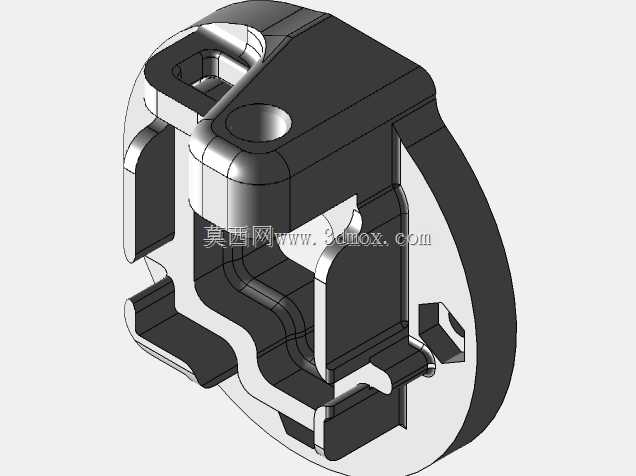

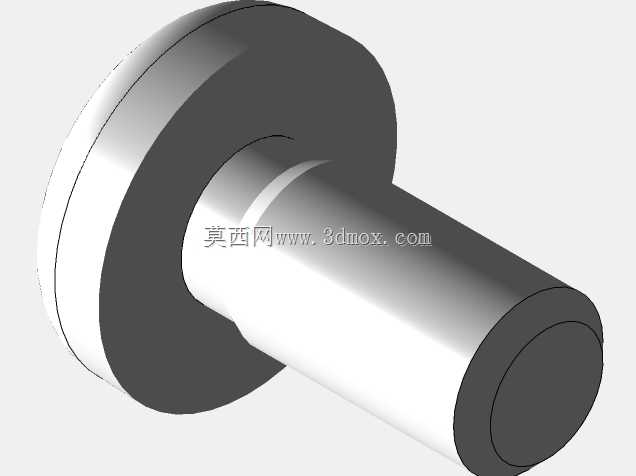

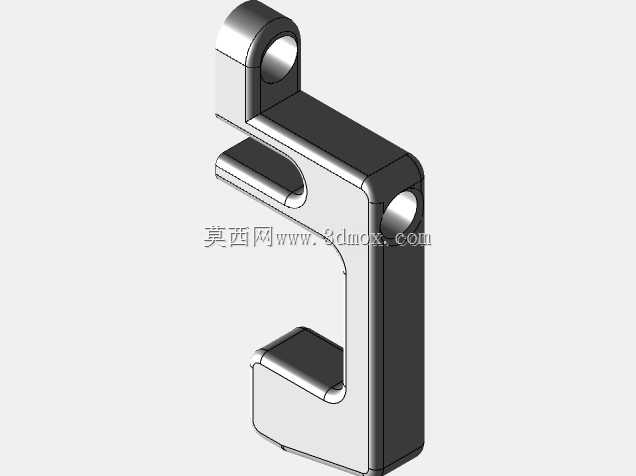

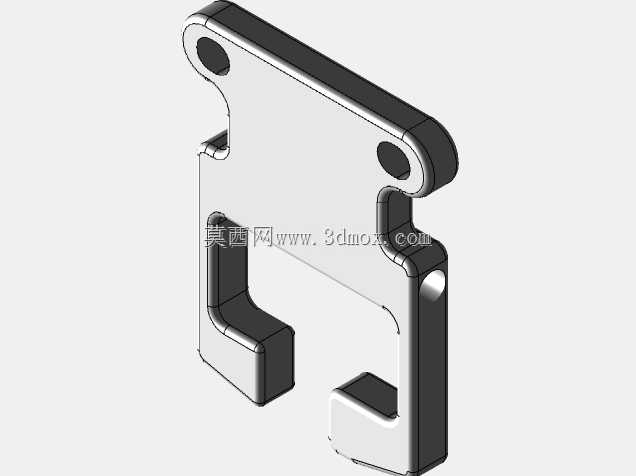

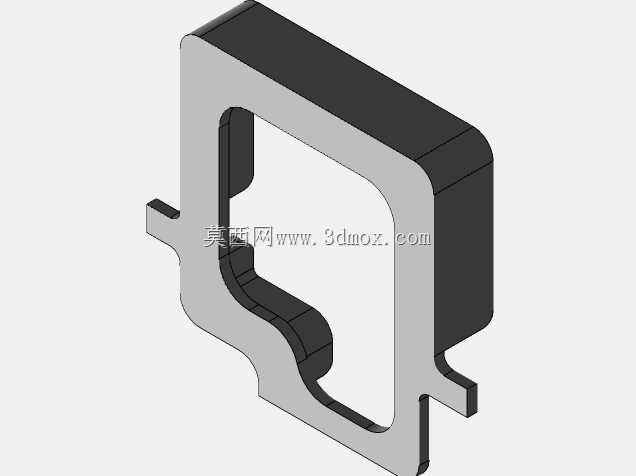

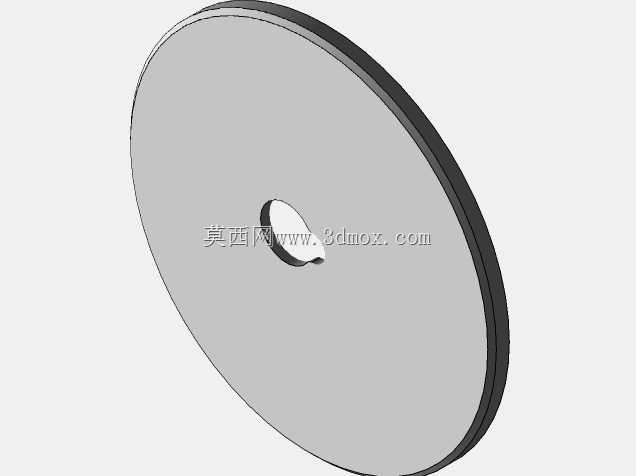

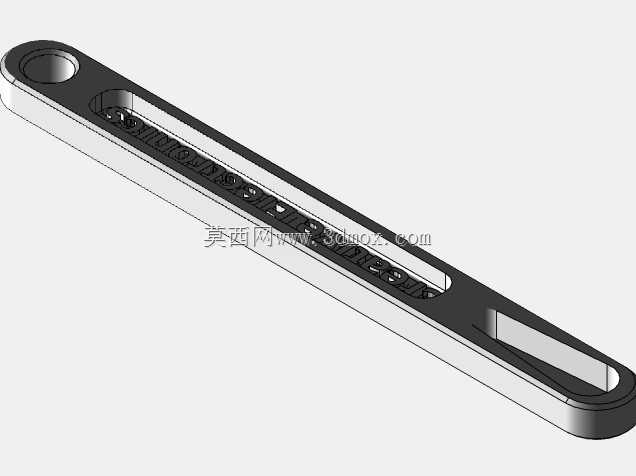

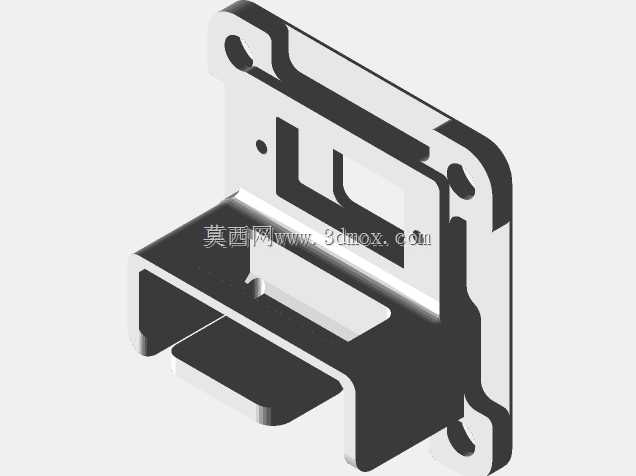

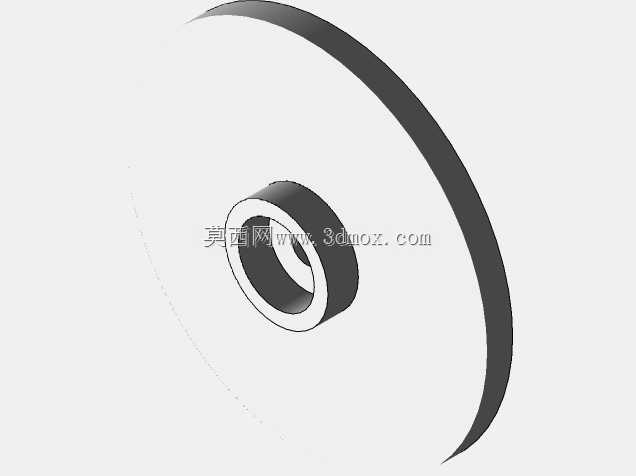

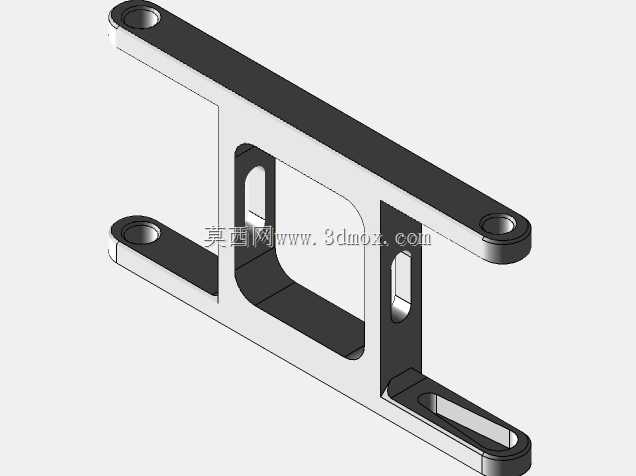

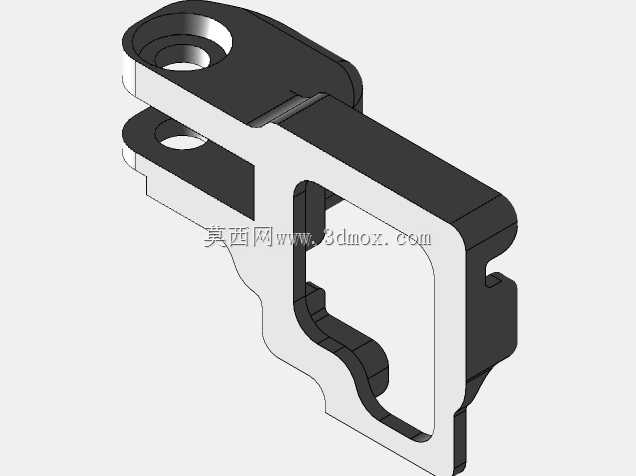

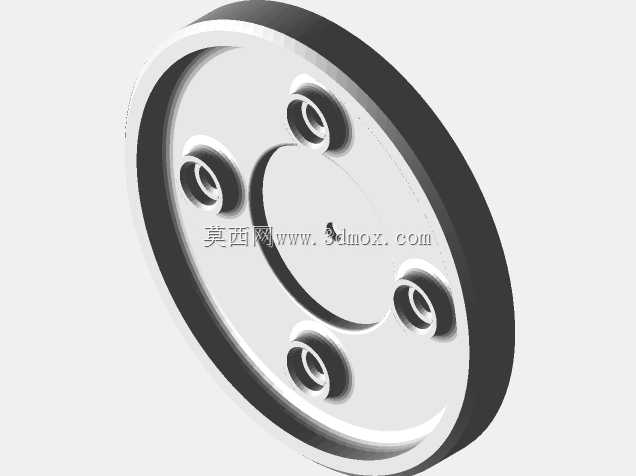

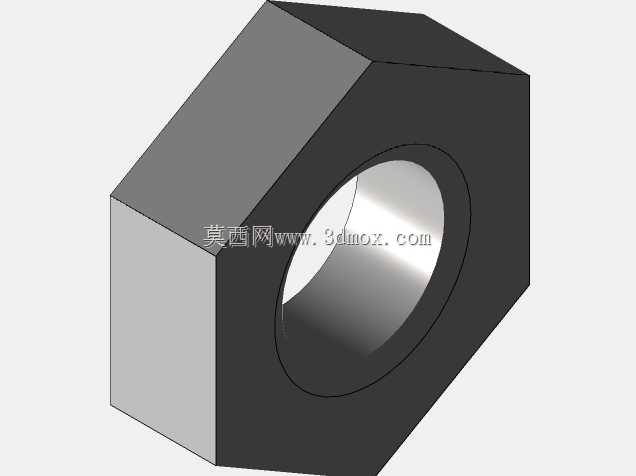

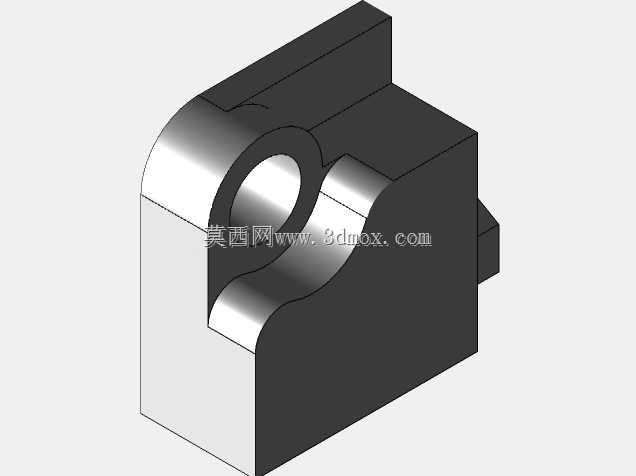

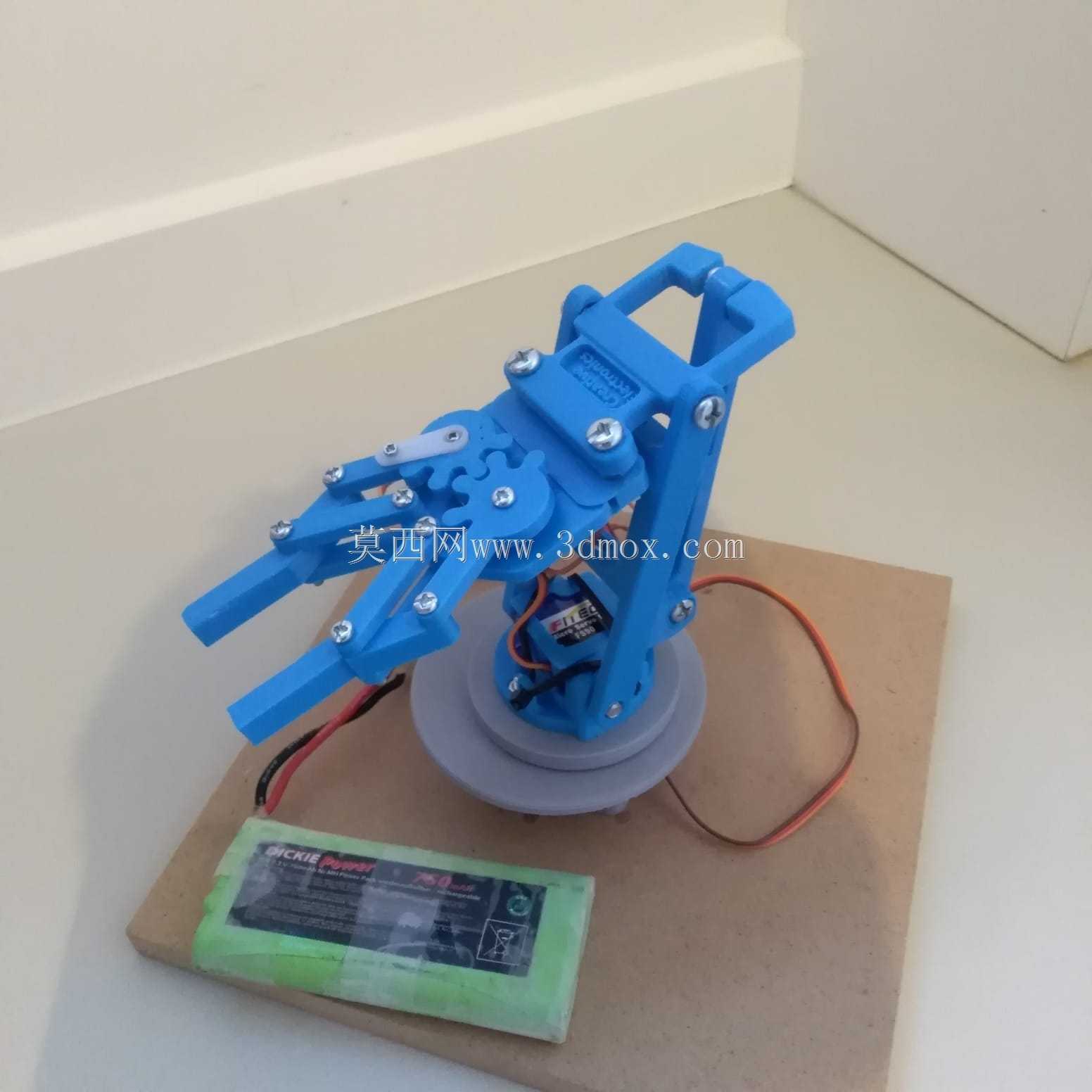

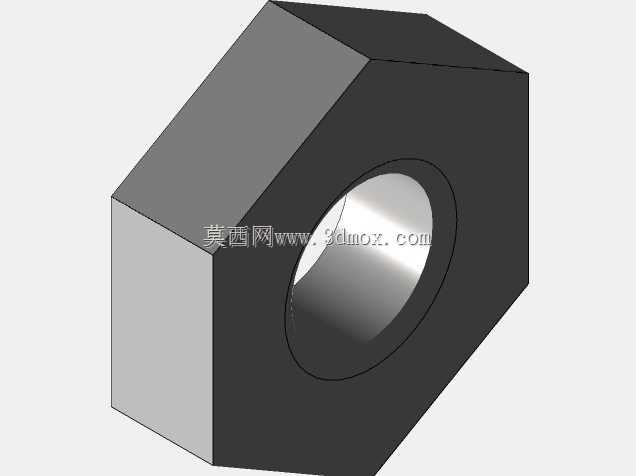

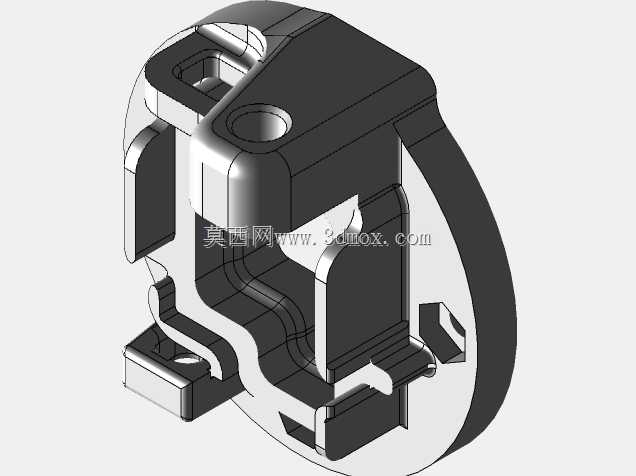

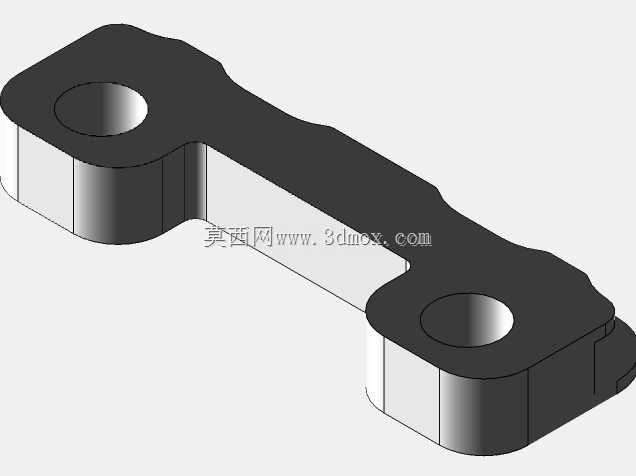

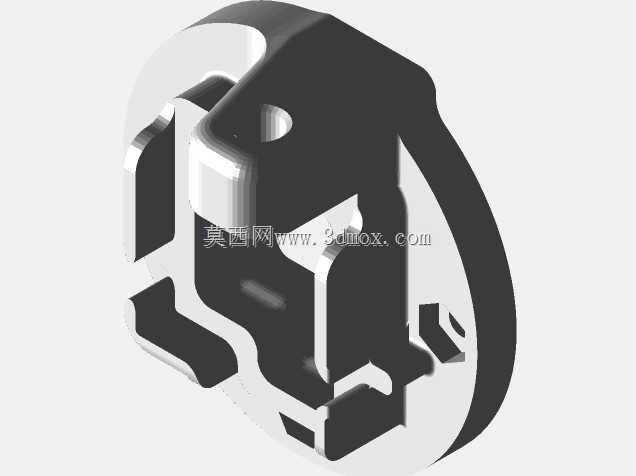

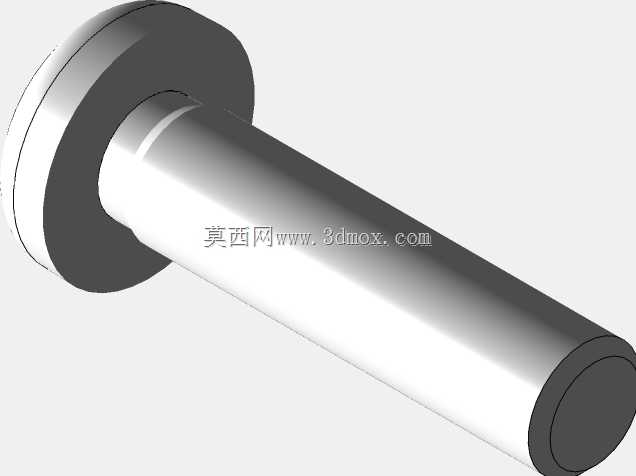

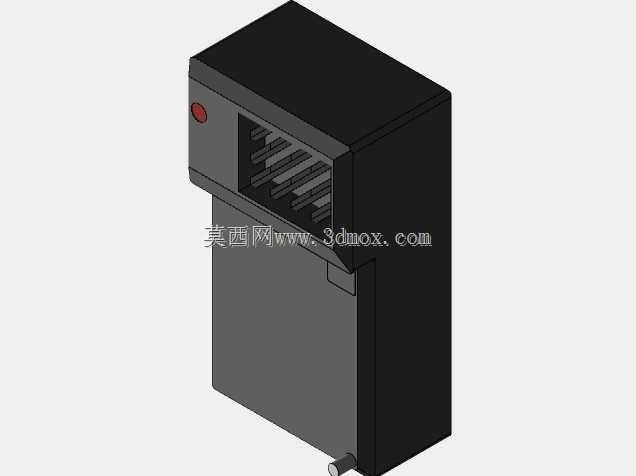

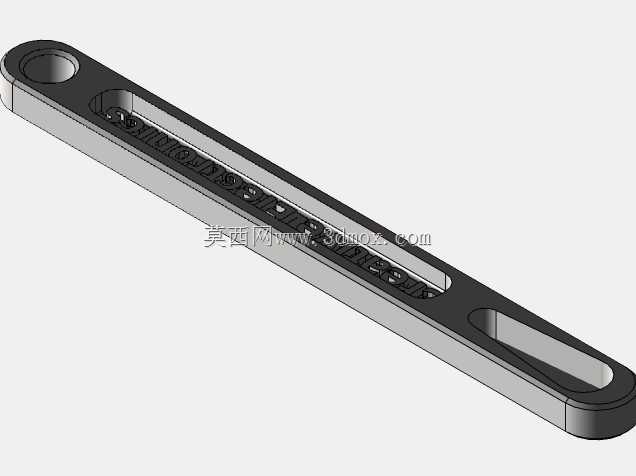

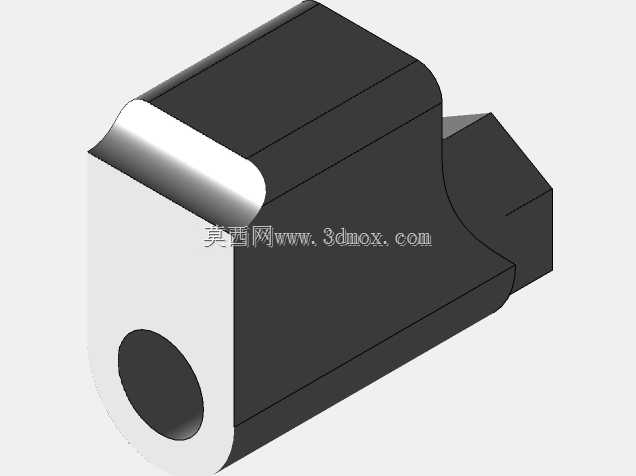

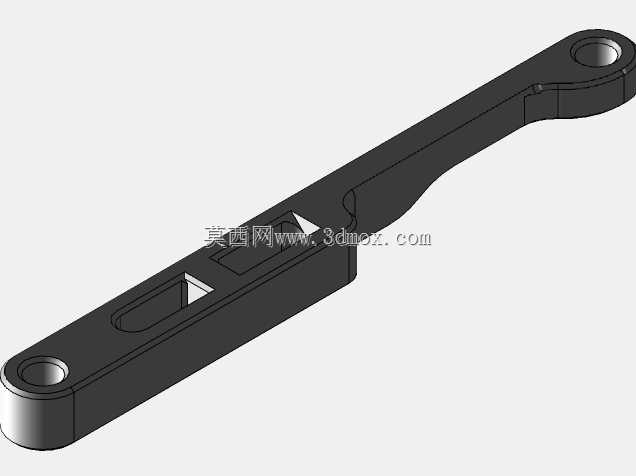

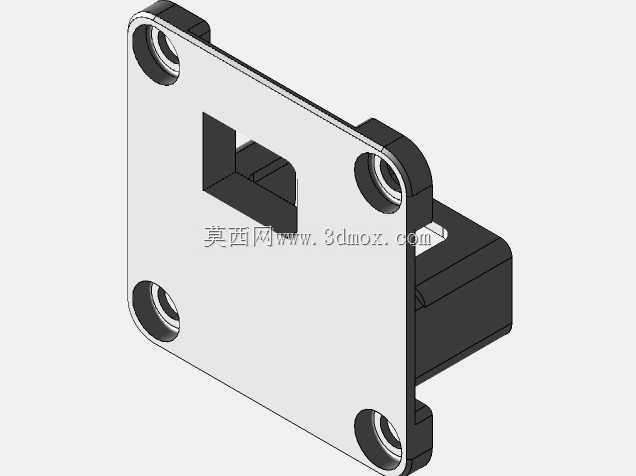

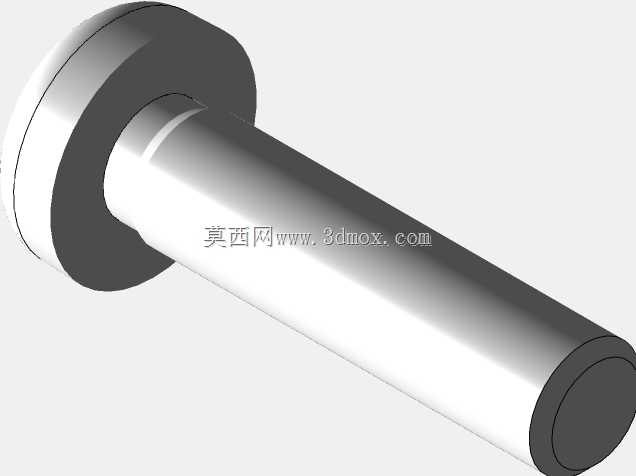

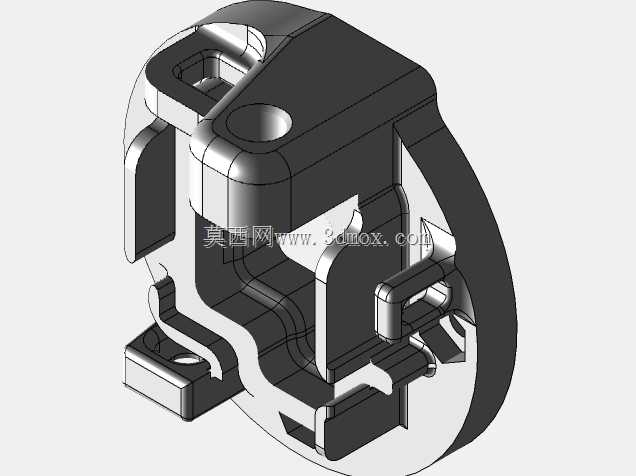

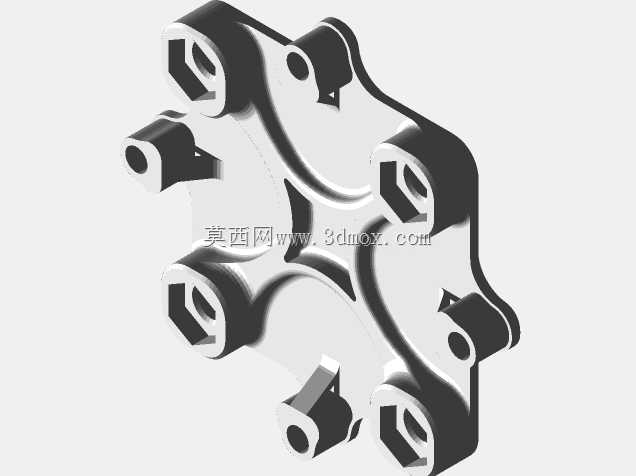

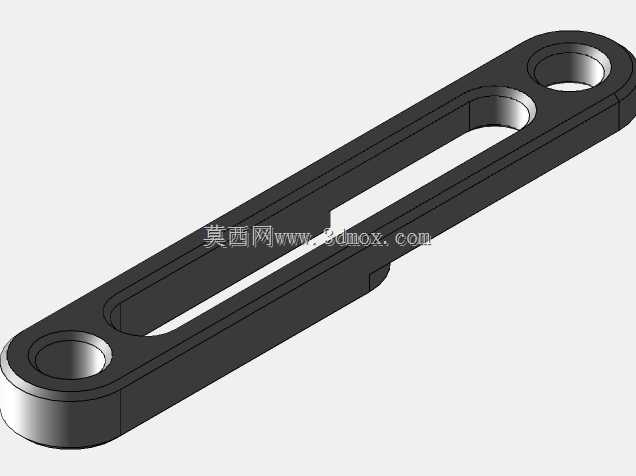

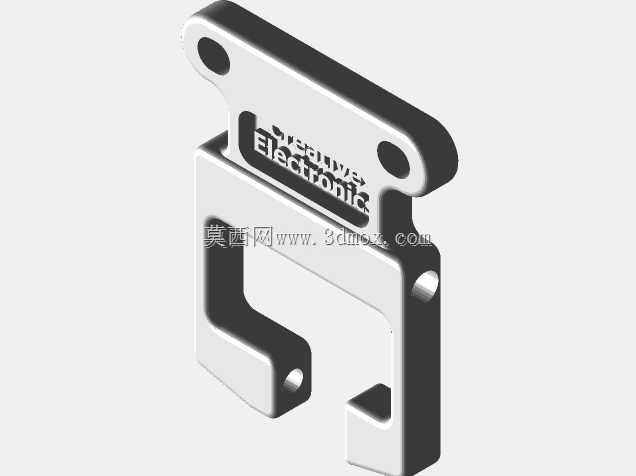

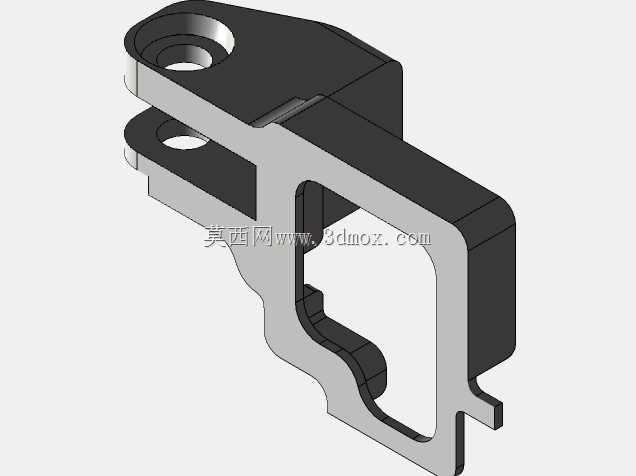

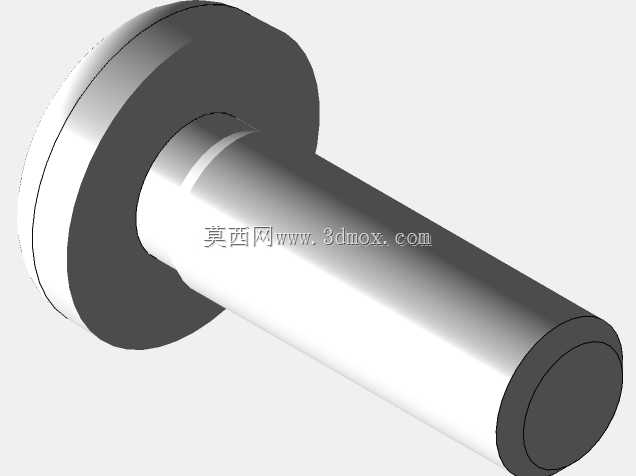

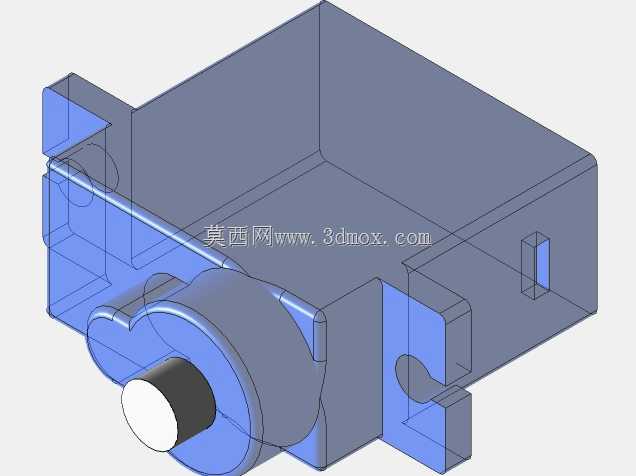

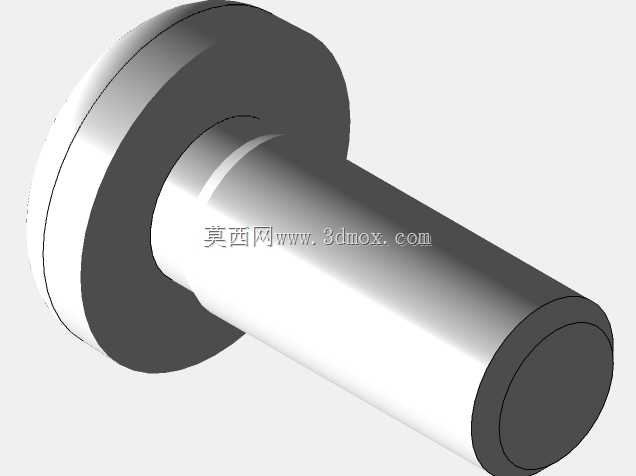

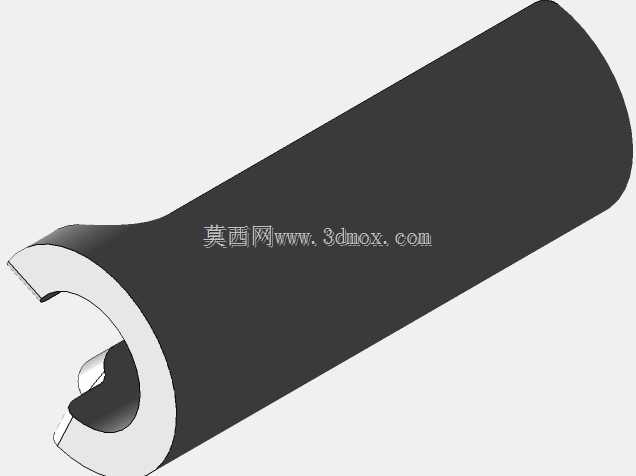

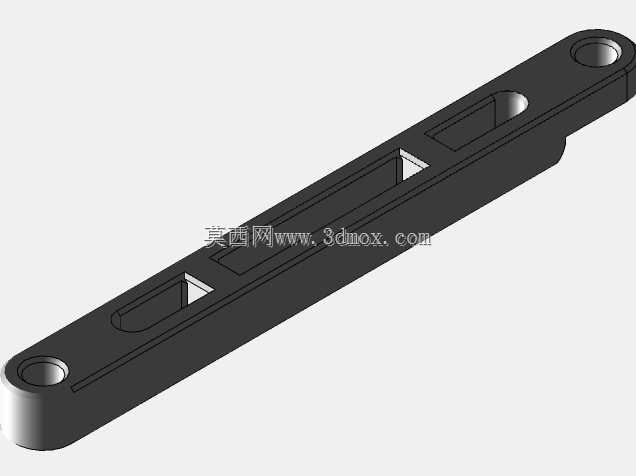

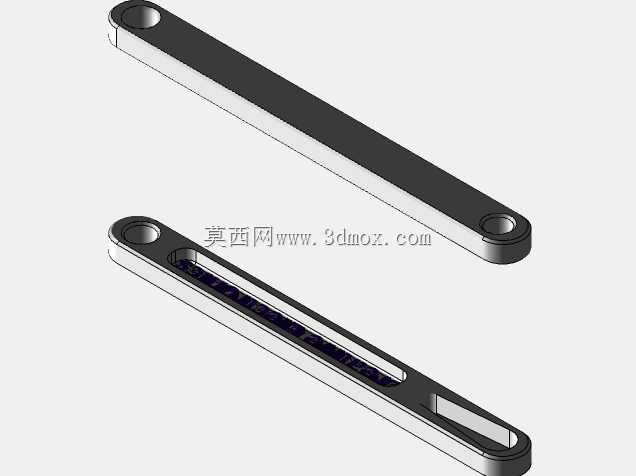

桌面级小型夹持臂的装配公差控制，一直是创客类机械结构落地最容易踩坑的环节，这款RC伺服驱动的机械臂在关节衔接处的公差预留思路，刚好踩中了小载荷桌面机械结构的加工适配核心。夹爪部分的连杆铰接点没有采用常见的通孔直穿螺丝设计，每处铰接位都预留了0.12mm的轴向窜动间隙，避免3D打印件层纹导致的转动卡滞，哪怕是FDM工艺打印的PLA零件，不用额外打磨轴孔也能实现顺畅的张合动作。底座旋转部分的舵机输出盘和上层转动架之间，加了一层薄尼龙垫片，既抵消了PLA件打印时的底部翘曲公差，又能减少舵机轴向受力，长时间带载转动也不会出现舵机齿轮扫齿的问题。夹爪的指面做了内凹的锯齿纹路，不用额外粘贴橡胶垫就能提供足够的夹持摩擦力，抓取小尺寸零件时不会出现滑脱，纹路的深度控制在0.8mm，打印时不用加支撑就能直接成型，省去了后处理的麻烦。臂身的连杆全部采用等厚的平板结构，排版打印时能最大限度减少支撑材料的浪费，所有螺丝孔位都做了沉头设计，螺丝锁紧后不会突出零件表面，避免运动过程中螺丝和相邻连杆发生剐蹭。走线槽直接开在臂身的内侧凹槽里，舵机线可以顺着凹槽埋到内部，不会外露在关节活动范围内，转动时不会夹到线材，也让整体外观更整洁。电池仓直接集成在底座的上层平台，不用额外外接电池盒，重心落在底座旋转中心正上方，大角度伸展夹爪时也不会出现侧翻，7.2V锂电池的重量刚好能抵消臂身伸展的前倾力矩，不用额外加装配重块。所有铰接螺丝的规格做了统一归类，大部分位置采用同一种长度的螺丝，装配时不用反复区分螺丝型号，新手组装也不会出现错装漏装。关节处的限位凸台直接和零件一体打印，不用额外加装限位开关，舵机转到极限角度就会被凸台挡住，不会出现超行程打齿的问题，凸台的接触位置做了小圆弧过渡，碰撞时不会出现应力集中导致的零件断裂。
