连杆式仿生四足行走机械结构

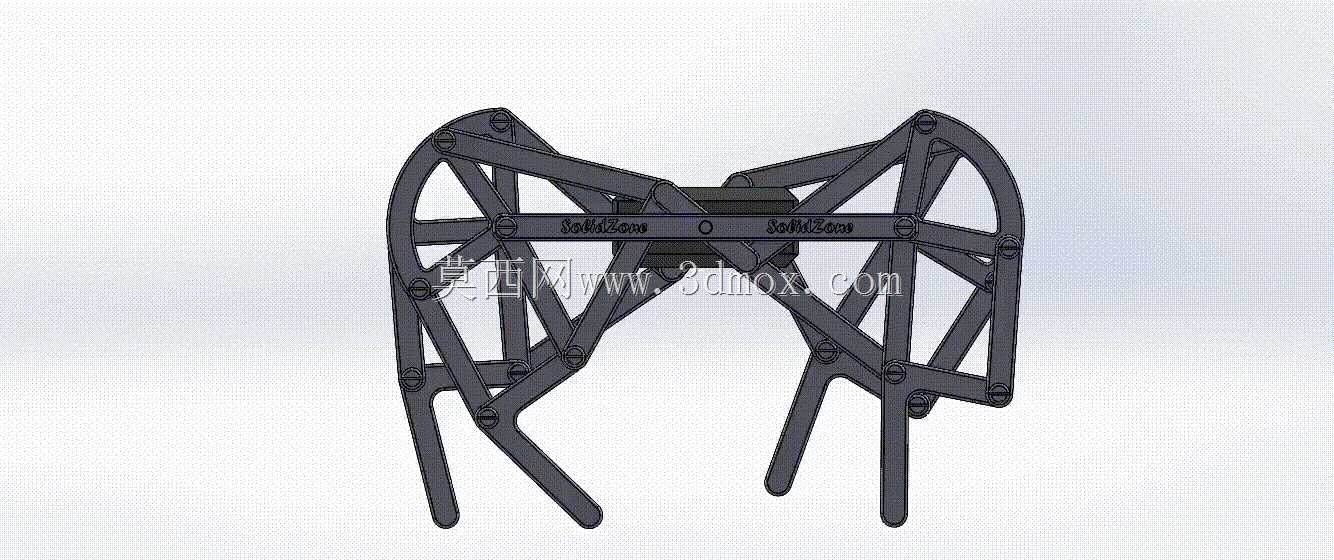

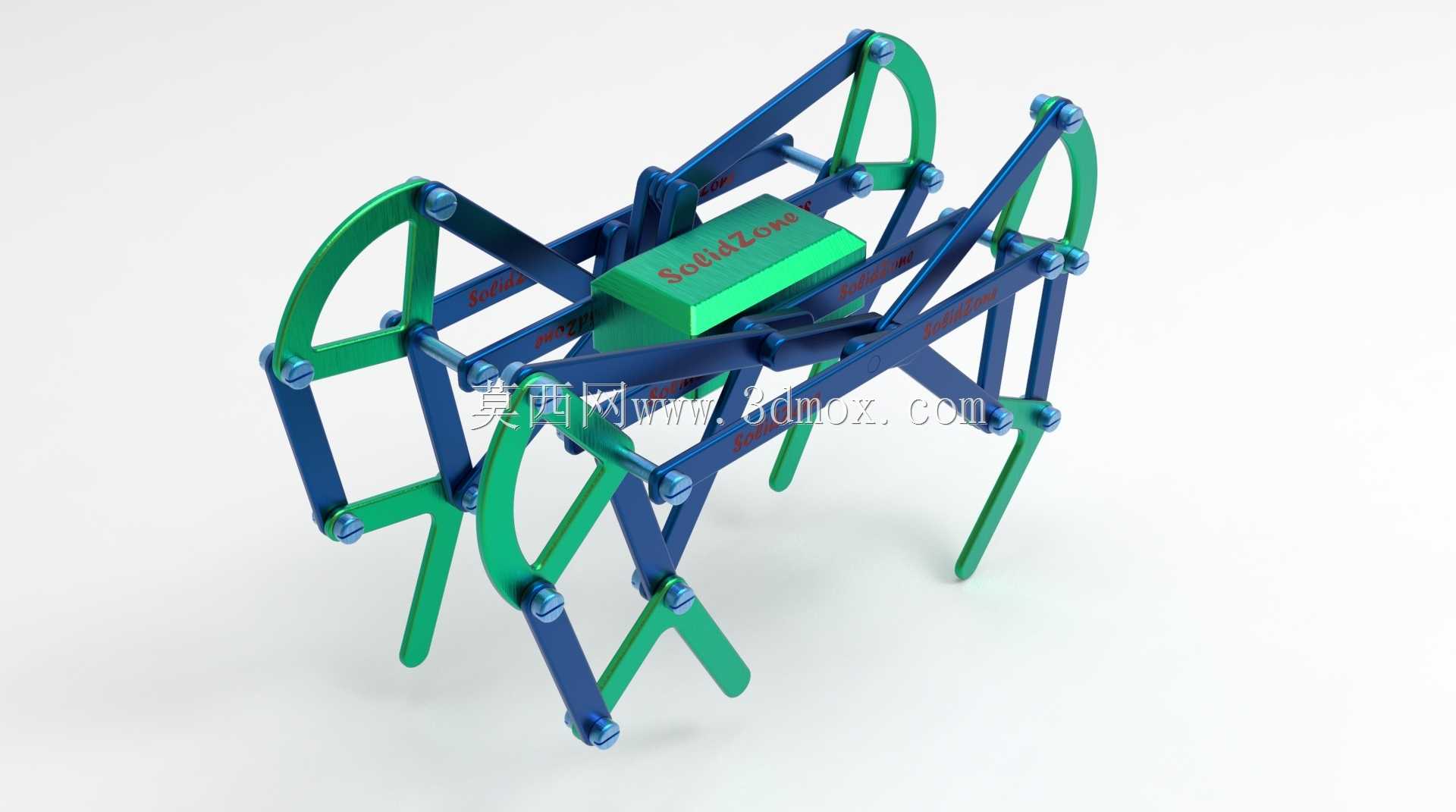

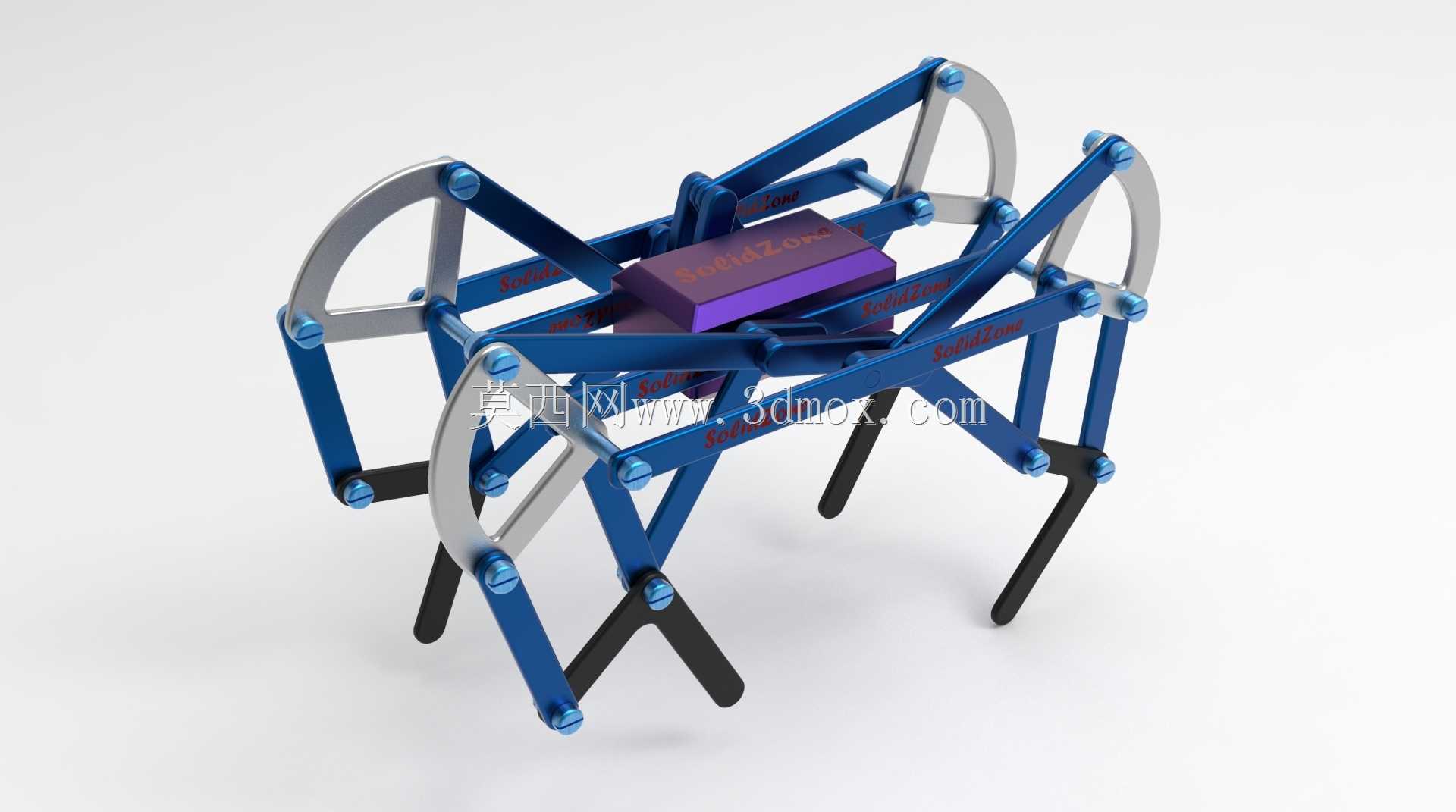

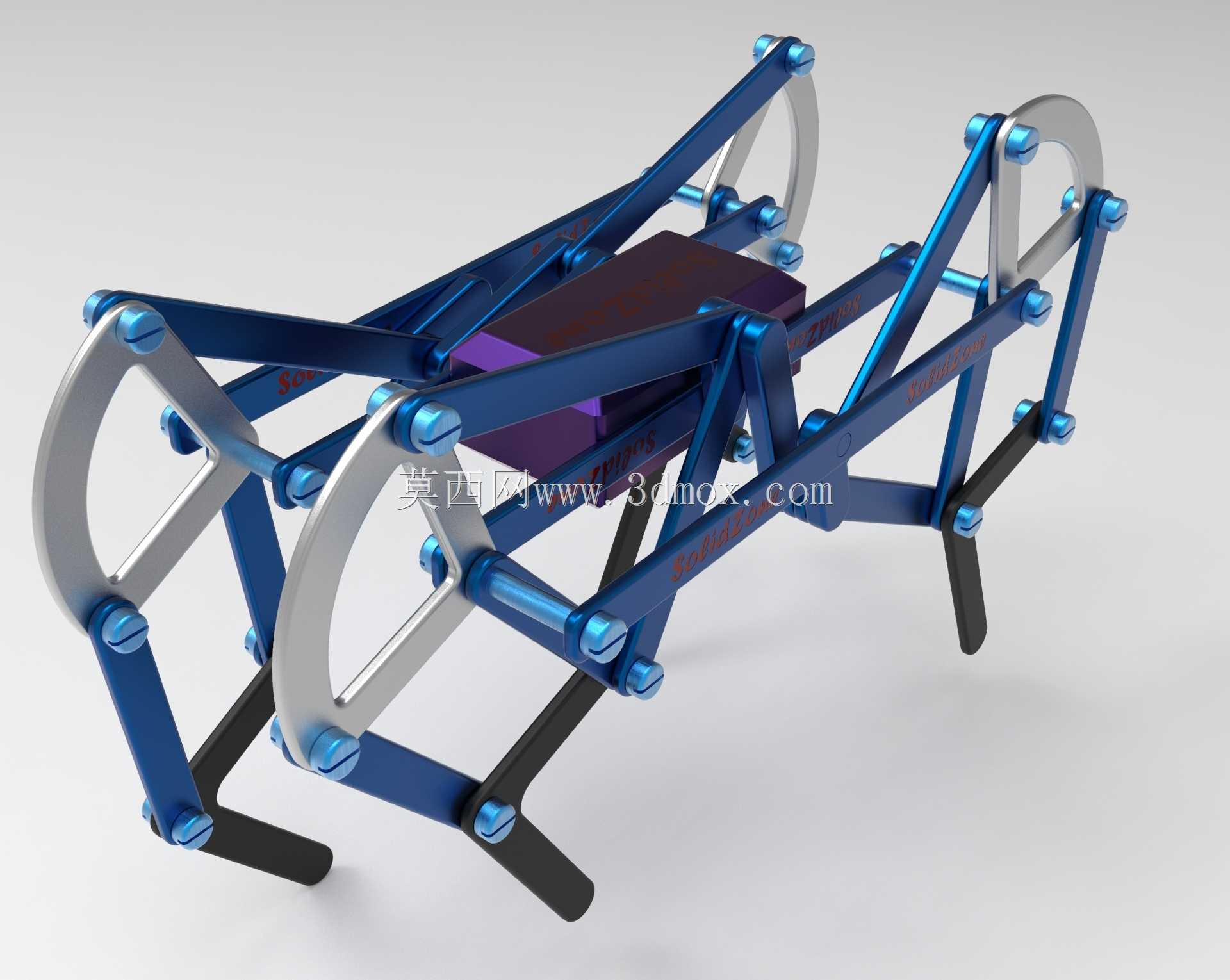

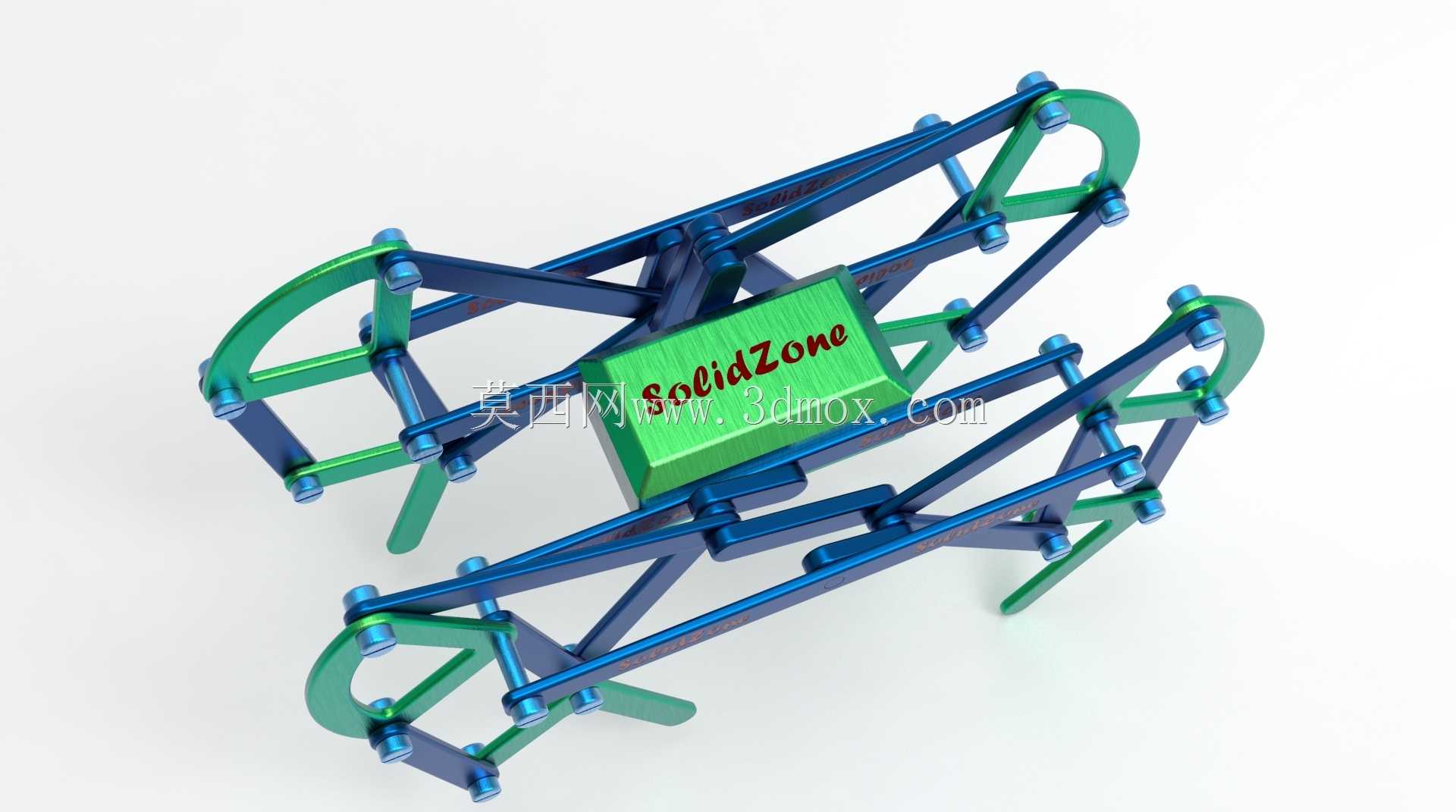

足式行走机构的落地适配一直是小型仿生机械开发里的高频痛点，传统轮式结构越障能力受限，纯舵机直驱的多关节方案又会带来布线冗杂、关节受力过载的问题，这套连杆式外骨骼四足结构刚好在轻量化与传动效率之间找到了平衡支点。腿部的多组蓝色连杆采用等强度错位排布，相邻铰接点的轴孔公差控制在0.02mm范围内，既避免了连杆摆动时的径向窜动，又不会因为过盈配合导致运动卡滞，所有铰接位置的蓝色轴套都做了翻边处理，装配时不需要额外加装垫片就能限制连杆的轴向位移，减少了装配环节的零件数量。足端的黑色触地块采用圆弧过渡造型，接触地面时不会出现棱边卡滞的情况，不管是硬质平面还是轻微起伏的粗糙路面，都能保证足端贴合度，不会因为接触点应力集中导致连杆受力突变。机身中部的深色承载区预留了标准安装位，可以直接搭载控制板与电池模块，周围的连杆框架形成了天然的防护结构，意外跌落时冲击力会先被外围连杆分散吸收，不会直接损伤核心电控部件。前后腿部的联动连杆采用对称式布局，单侧的动力输入就能带动整组腿完成迈步动作，不需要给每个关节单独配置驱动单元，大幅降低了整机的重量与控制难度。铰接处的银色轮状构件并非装饰件，而是运动行程的物理限位结构，当腿部摆动到极限位置时，轮状构件会抵住相邻连杆，避免机构运动超程导致的连杆弯折或者驱动过载，这种纯机械限位的方式比软件限位可靠性更高，哪怕控制程序出现跑飞情况，也不会损坏机械结构。所有连杆的截面都做了圆角处理，没有尖锐的应力集中棱边，长时间往复运动时不会出现连杆根部疲劳断裂的问题，蓝色阳极氧化的表层处理既提升了铝合金连杆的表面硬度，又能减少铰接位置的摩擦损耗，不需要频繁加注润滑脂就能保持长时间顺畅运行。
