带传动减速机构的涡轮搅拌设备

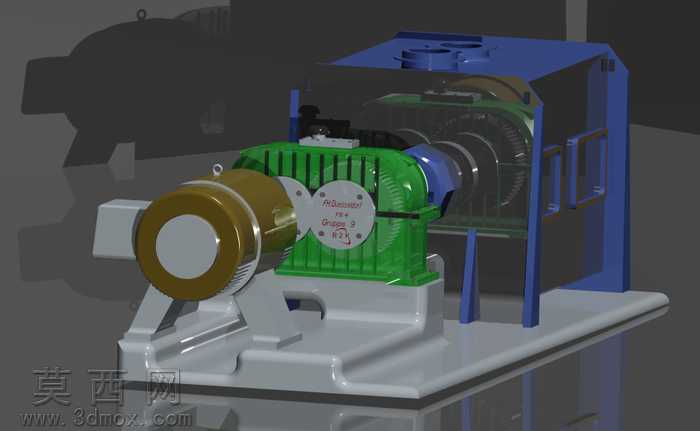

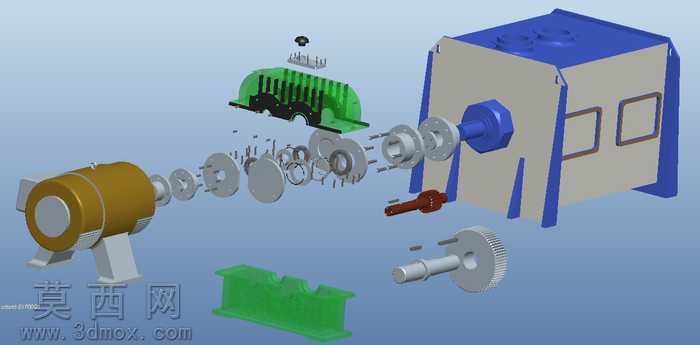

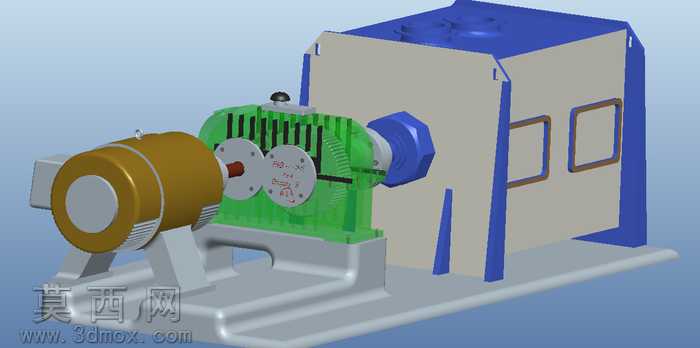

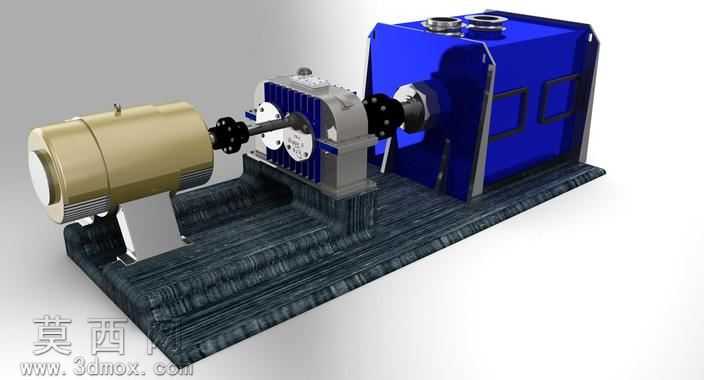

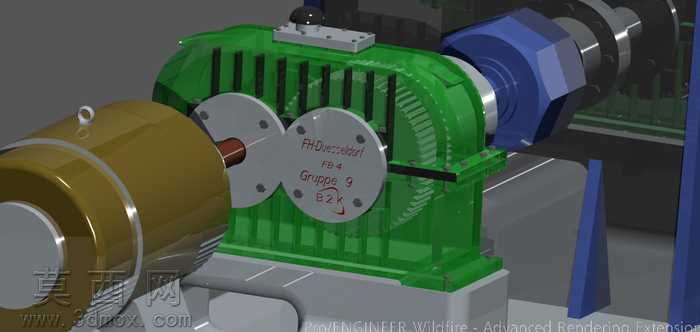

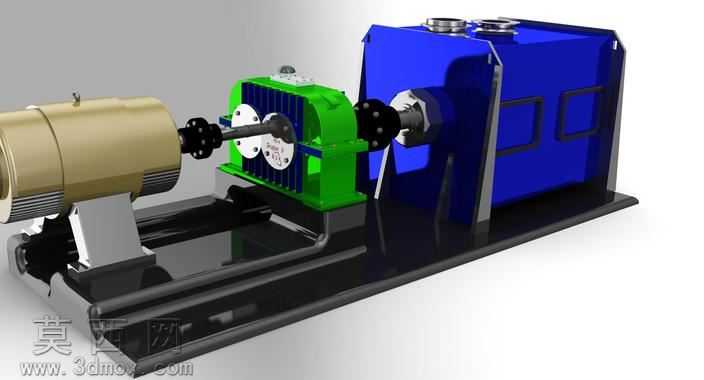

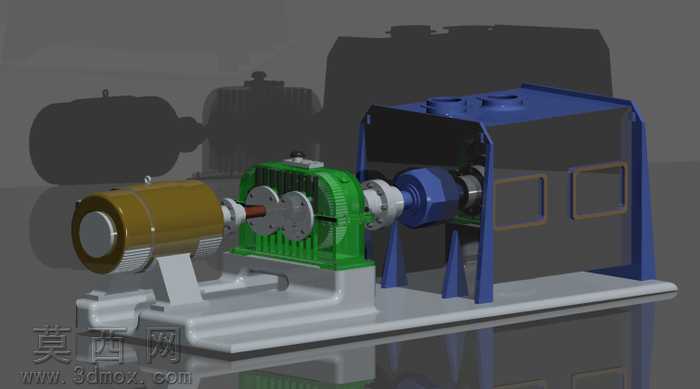

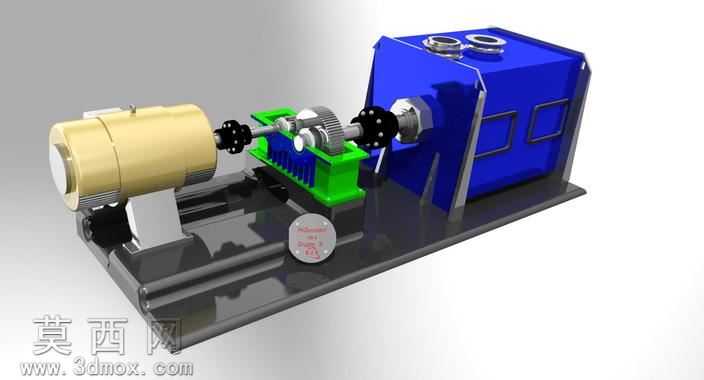

本作品为涡轮搅拌设备的三维建模成果，建模过程中严格遵循机械设计的装配逻辑与尺寸规范，对设备各组成部件进行了精细化的参数化建模。整体设备从左至右依次排布动力驱动单元、传动减速单元、搅拌工作单元与储料箱体单元，各单元通过共用安装底座实现定位固定，底座上预留的安装孔位、定位凸台均按照实际装配需求完成建模，还原了真实设备的安装基准设计。动力驱动部分采用卧式电机结构，建模时还原了电机的端盖散热筋、输出轴轴伸、接线盒等细节结构，表面赋予哑光金属漆材质，模拟工业电机的铸铁外壳质感，输出轴端的联轴器采用黑色橡胶与金属结合的材质表现，还原联轴器的缓冲传动特性。传动减速单元为设备的核心传动结构，建模时完整还原了内部啮合的齿轮副、传动轴、轴承定位结构、绿色的齿轮箱壳体，齿轮的齿形参数按照标准传动比设计，啮合间隙控制在合理装配范围内，齿轮箱壳体采用亮绿色工程塑料质感的材质，区分于金属结构件，直观展现传动腔体的防护作用。搅拌工作单元与蓝色储料箱体相连，箱体建模时还原了顶部的进料口、侧面的观察窗、加强筋结构，箱体表面赋予深蓝色金属烤漆材质，模拟工业储料箱的涂装效果，搅拌轴伸入箱体内部的连接结构也做了完整呈现，还原涡轮搅拌的动力输入路径。渲染阶段采用工业产品常用的三点布光方案，主光源从斜上方投射凸显设备整体轮廓，辅助光源补全暗部细节避免结构阴影过深，环境光采用柔和的漫反射效果，让各部件的材质质感得到清晰展现，整体装配关系清晰明了，可直观展现涡轮搅拌机从动力输入到搅拌作业的完整传动逻辑，可用于机械结构教学、设备方案展示等场景。
