行星减速机传动结构三维设计模型

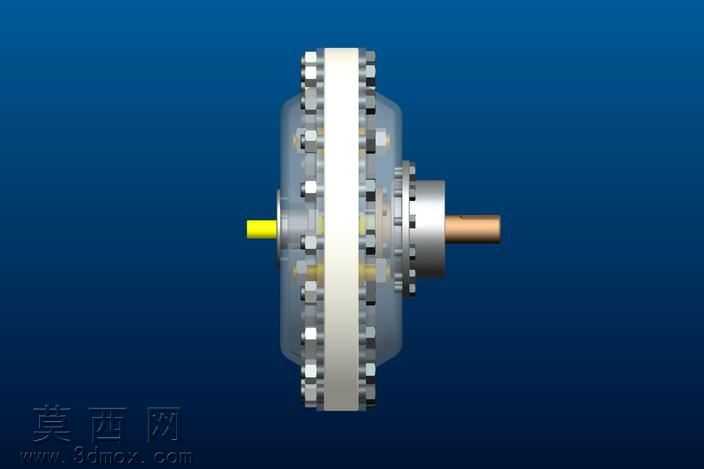

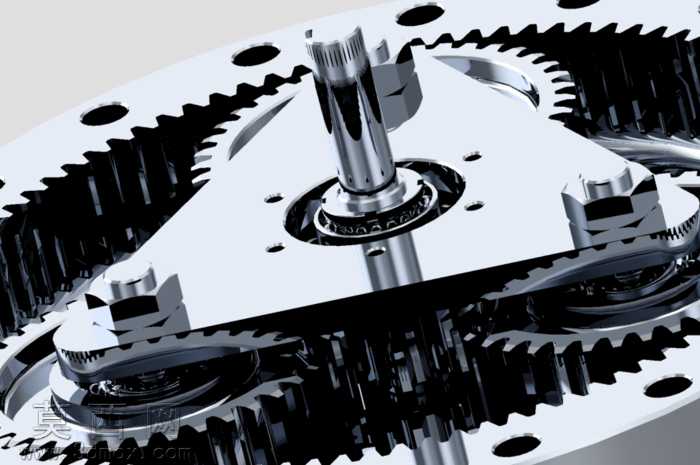

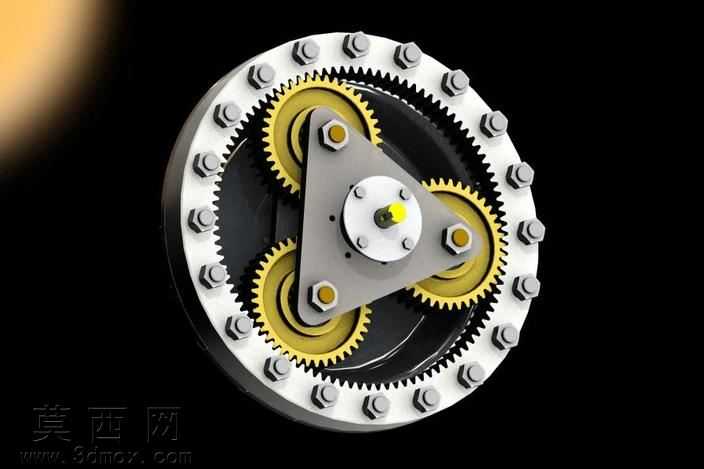

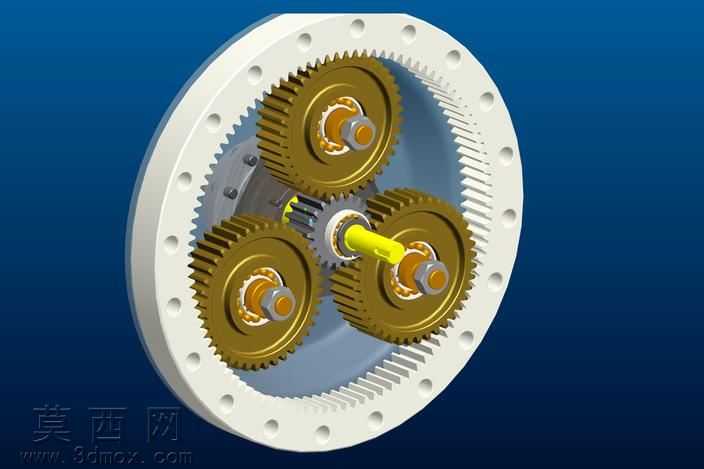

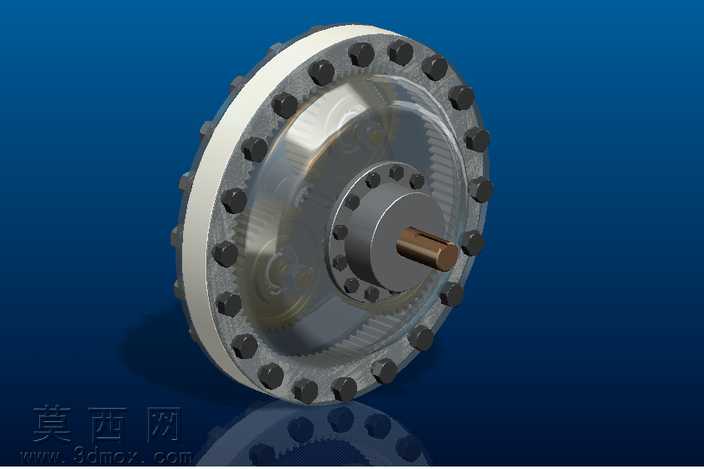

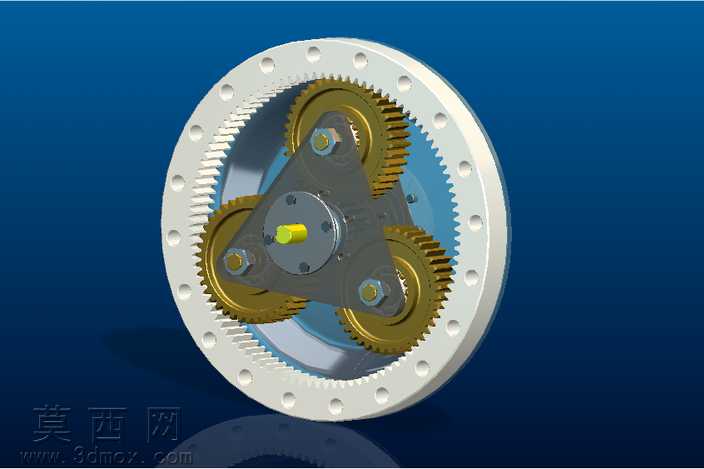

本作品为行星减速机的完整三维设计模型，采用Pro/Engineer Wildfire平台完成全参数化建模与渲染工作，完整还原了行星轮系减速机构的全部结构细节。建模过程中首先依据行星齿轮传动的设计原理，完成内齿圈、三个行星齿轮、太阳轮、行星架的参数化齿形绘制，严格遵循渐开线齿轮的啮合参数要求，保证各齿轮的模数、压力角、齿顶高系数等参数匹配，确保传动啮合关系准确无干涉。模型中对各结构件的细节做了完整还原：内齿圈外圈的紧固螺栓采用六角头标准件建模，螺栓排布沿内齿圈周向均匀分布，每个螺栓的螺纹、头部倒角细节均做了精细化处理；行星架采用三角盘式结构，三个行星轮的安装轴位置严格按120度周向均分，行星轮与安装轴的配合间隙、轴端的紧固六角螺母细节均完整呈现，螺母与行星架接触面的压合关系做了贴合处理；中心太阳轮的输入轴端做了定位标识设计，清晰展示动力输入位置。材质与渲染环节，针对不同部件赋予了差异化的材质属性：齿轮部件采用金属黄铜材质，调整材质的粗糙度与金属度参数，还原合金齿轮的金属光泽与加工质感；内齿圈、行星架、紧固螺栓等结构件采用银灰色结构钢材质，模拟调质处理后的金属表面质感，通过环境光遮蔽效果突出各部件的装配层级关系；背景采用纯黑底色搭配侧方暖光打光，突出减速机主体的结构轮廓，通过光影效果清晰展现内齿圈与行星轮、太阳轮的啮合位置关系，直观呈现行星轮系的传动布局。设计过程中重点验证了行星轮系的装配干涉情况，通过软件的全局干涉检查功能，确认各齿轮在啮合转动过程中无齿面干涉、结构件无碰撞，三个行星轮的载荷分配位置对称，符合行星减速机均载设计的要求，完整还原了NGW型行星减速机的典型结构特征，可用于机械原理教学演示、减速机结构设计参考、传动方案仿真验证等场景，模型的各零件均为独立可编辑的参数化特征，支持后续的参数修改与结构调整，可根据不同的减速比需求调整齿轮齿数、中心距等参数，快速衍生出不同规格的行星减速机模型。
