120立方筒仓及配套支撑框架结构设计

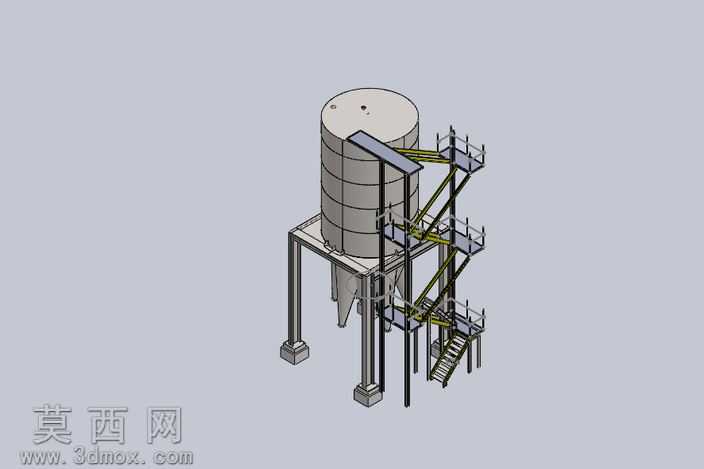

本作品为120立方米容积的工业储料筒仓三维建模成果，采用SolidWorks完成全参数化建模，整体结构还原真实工业筒仓的设计逻辑，可直接用于工程方案展示、结构校核参考。建模过程中首先确定筒仓核心容积参数，以120立方米有效储料容积为基准，推导圆柱形仓体的直径与高度比例，仓体顶部设计为带检查孔的平封盖结构，预留了进料口、排气口的安装定位位，保证后续附属设备安装的适配性。仓体下部采用锥形收底料斗结构，锥角角度参考散料存储的安息角参数设计，确保储料能够依靠自重顺利滑落出料，避免物料挂壁残留。支撑框架部分采用型钢拼接结构设计，主支撑柱选用大截面方钢型材，柱脚设计为带地脚螺栓孔的混凝土预埋支座结构，保证整体设备安装后的抗倾覆、抗载荷稳定性；框架与仓体之间设计多道环形抱箍连接结构，将仓体载荷均匀传递至支撑立柱，避免局部应力集中。配套的检修爬梯与多层操作平台采用模块化建模思路，爬梯踏步做防滑纹理处理，各层平台周边设置符合安全规范的防护栏杆，平台与仓体顶部、各层检修口位置精准对齐，满足日常巡检、设备维护的操作空间需求。材质渲染阶段，仓体主体赋予哑光碳钢金属材质，支撑钢架赋予深灰色防锈漆材质，爬梯与平台护栏赋予明黄色安全警示漆材质，混凝土支座赋予清水混凝土哑光材质，不同材质的区分清晰展现各部件的功能属性，整体渲染效果贴近工业现场真实设备的视觉表现。结构设计上充分考虑载荷传递路径，储料垂直载荷通过仓壁传递至下部框架，水平风载、地震载荷通过框架斜撑结构分散消解，各连接节点的建模还原了螺栓连接、焊接拼接的真实结构形式，无多余冗余建模特征，模型装配逻辑符合实际生产制造的装配顺序，各部件之间无干涉问题，可直接导出工程图用于生产参考。
