异形链轮啮合滚子链传动结构

项目分类:通用五金配件 发布时间:2021-03-14 ID:124205
  • 异形链轮啮合滚子链传动结构
  • 异形链轮啮合滚子链传动结构
  • 异形链轮啮合滚子链传动结构

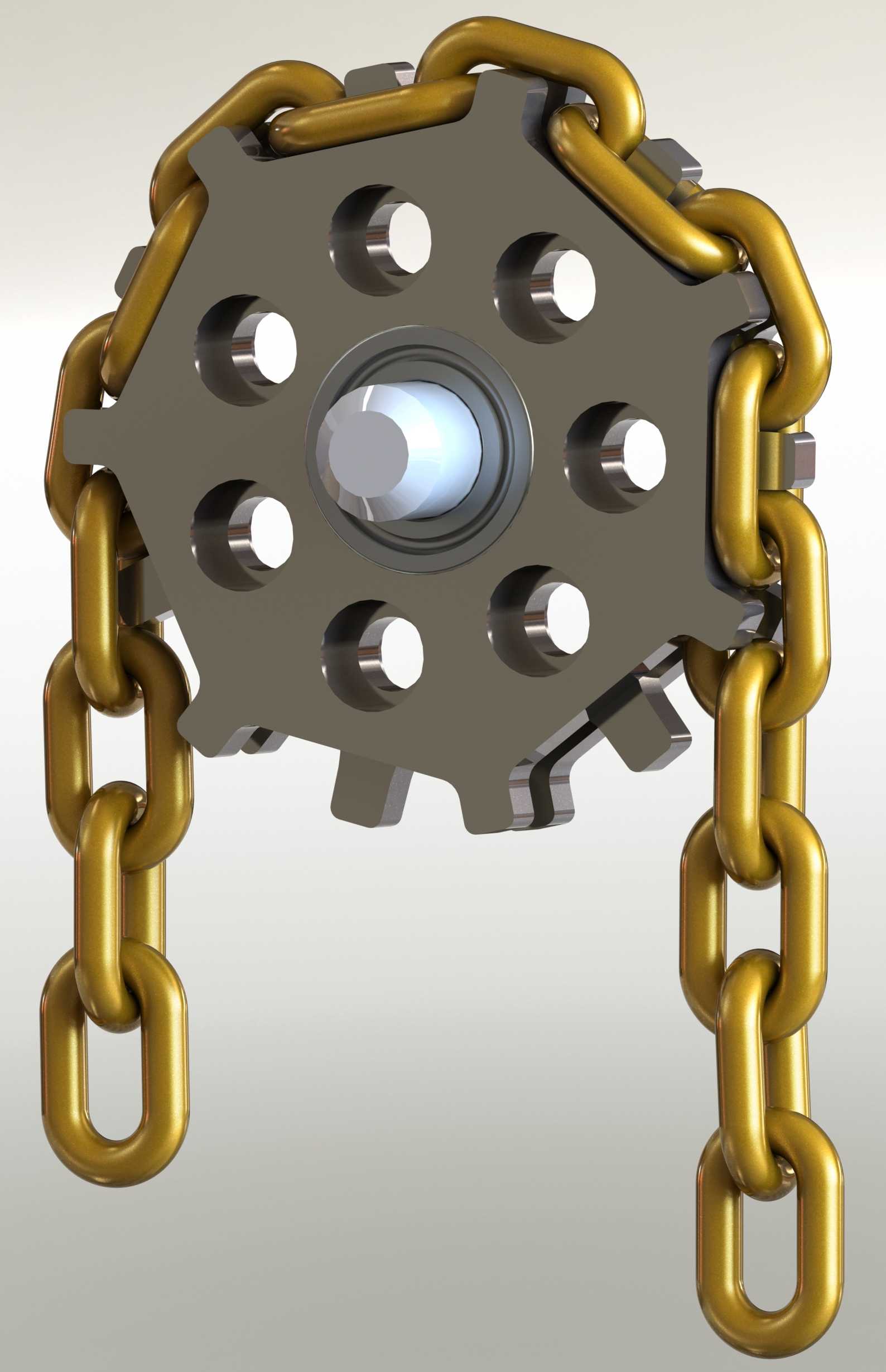

常规链轮齿形多为渐开线对称排布,适配标准滚子链时易在高速重载工况下出现链节卡滞、啮合冲击过大的问题,齿根应力集中区域长期受交变载荷作用还会萌生疲劳裂纹,直接缩短传动副的服役寿命。这款异形链轮打破了传统对称齿廓的设计思路,将齿槽轮廓做了非对称修形,每个齿的啮入侧做了0.3mm的圆弧过渡倒角,啮出侧保留原有直边轮廓,既能让链节滚子顺滑滑入齿槽,又能避免啮出时链节被齿尖剐蹭出现异常磨损。链轮本体上的八个均布圆孔并非单纯减重设计,孔边做了15度的倒角去毛刺处理,既可以降低链轮转动时的风阻,也能在粉尘工况下让附着在轮面的碎屑顺着孔位排出,避免碎屑卡入齿槽造成啮合卡滞。中心轴承位的台阶公差控制在H7/k6过渡配合区间,装配时轴承内圈与轴过盈贴合,外圈与链轮孔间隙配合,既保证转动时无径向窜动,也方便后期维护时拆卸更换轴承。链条选用的是标准重载滚子链,链节间的销轴间隙预留了0.05mm的活动量,适配链轮非对称齿形的啮合轨迹,即使在链轮出现小幅轴向窜动时,链节也能自适应调整位置,不会出现脱链故障。齿面的硬化层深度控制在1.2mm左右,表面硬度达到HRC55,芯部保留足够韧性,既能承受啮合时的接触应力,也能抵消瞬时冲击载荷带来的形变。轮体边缘的非规则轮廓是经过多轮动力学仿真优化后的结果,每个凸台的位置刚好对应链节滚子脱离齿槽的瞬时位置,能给链节一个微小的导向推力,让链条上下支的张紧力波动控制在8%以内,大幅降低传动过程中的振动噪音。实际装配时不需要额外加装导向张紧轮,仅靠链轮本身的齿形修形就能保证链条在±15度的偏角范围内正常啮合,适配很多安装空间受限的传动场景。链节的表面做了镀彩锌处理,防锈能力提升的同时,链节间的摩擦系数稳定在0.12左右,长期运行不会出现销轴锈蚀卡滞的问题。
