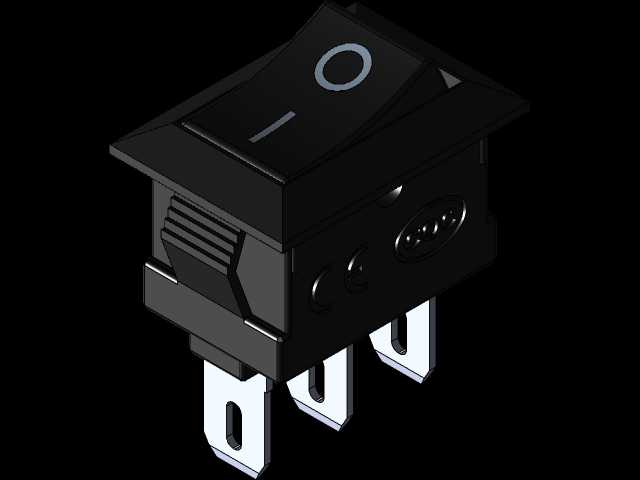

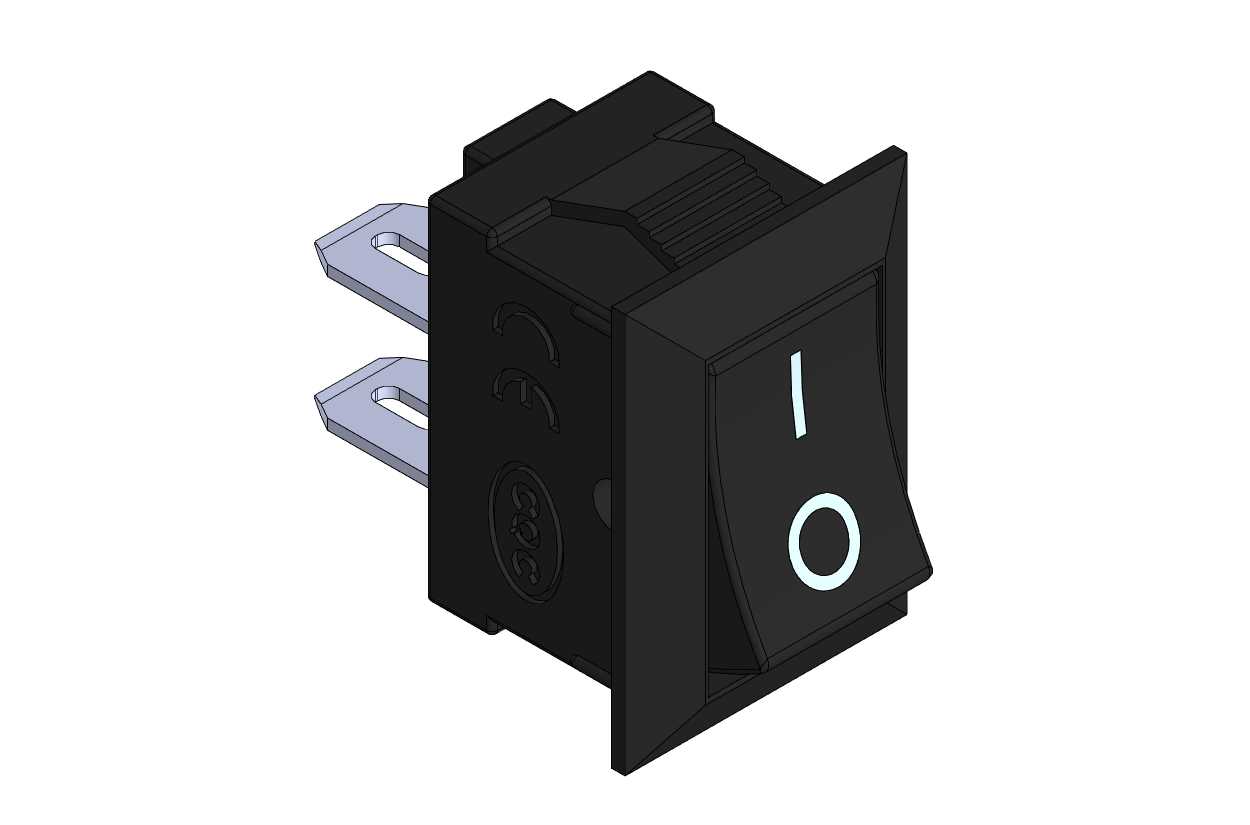

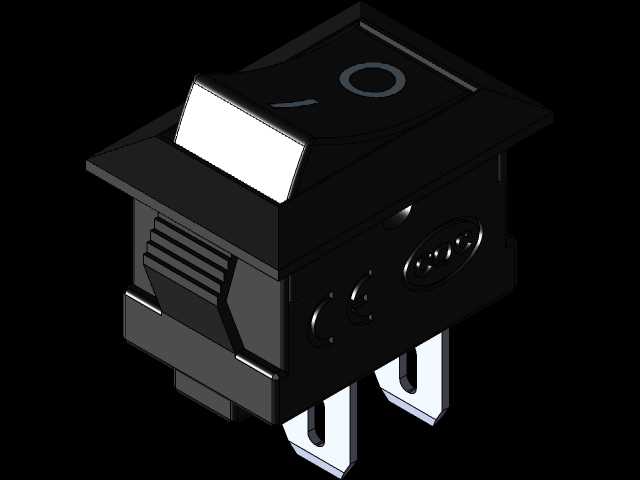

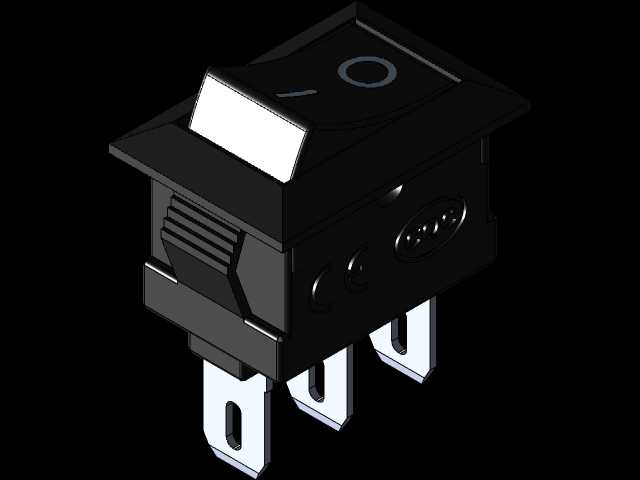

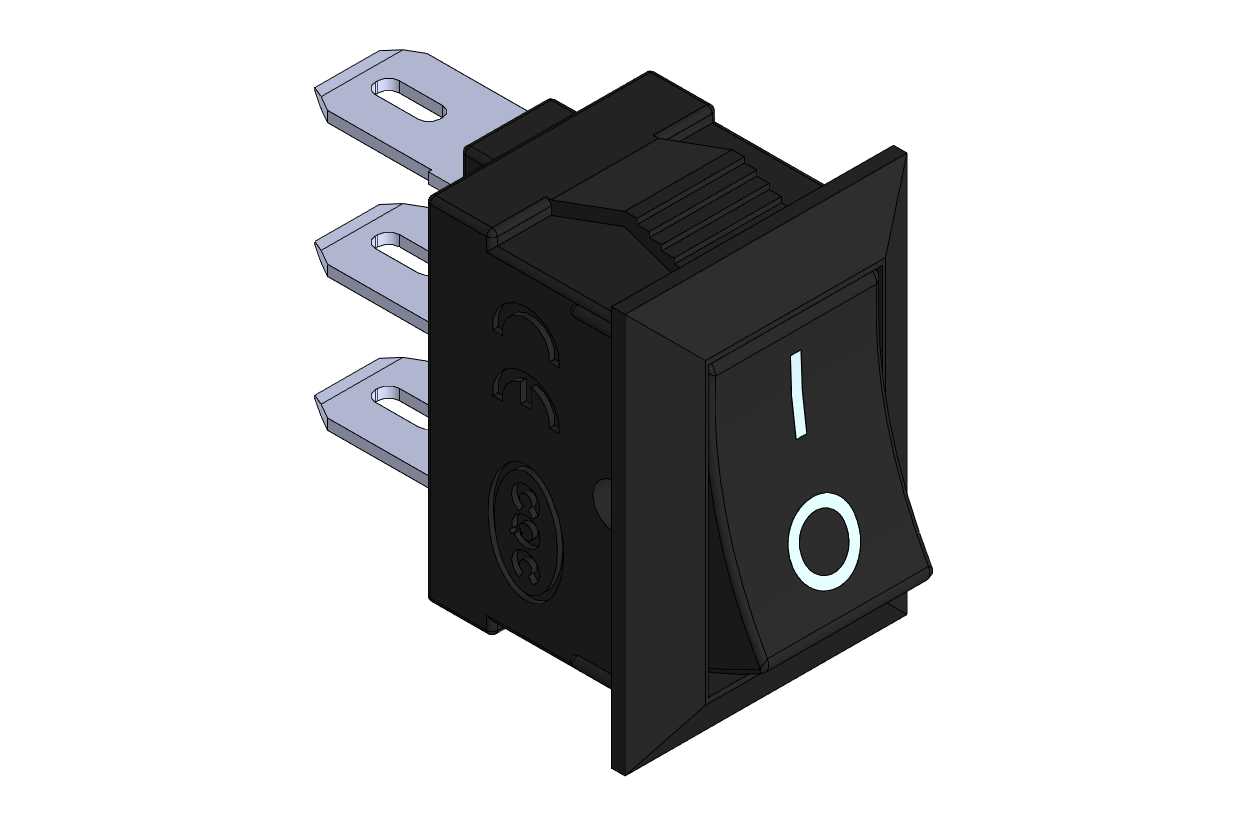

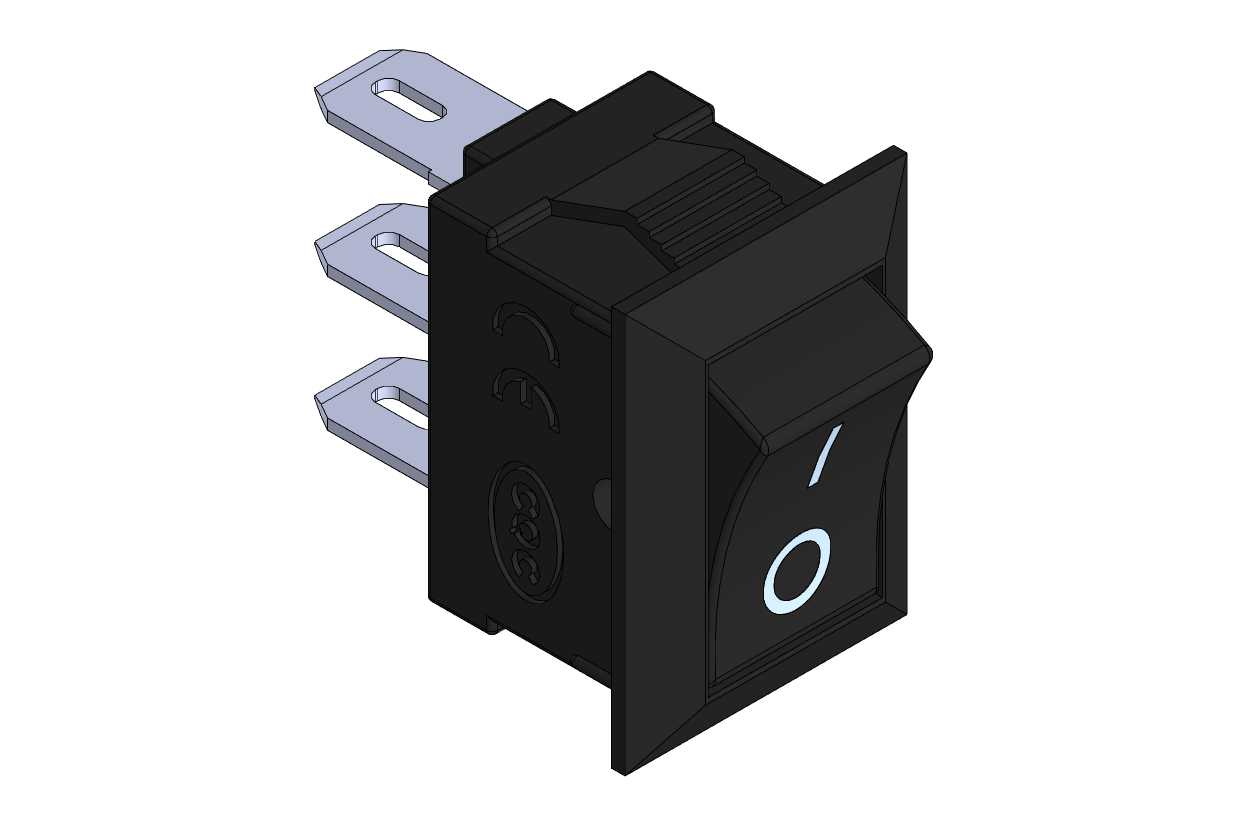

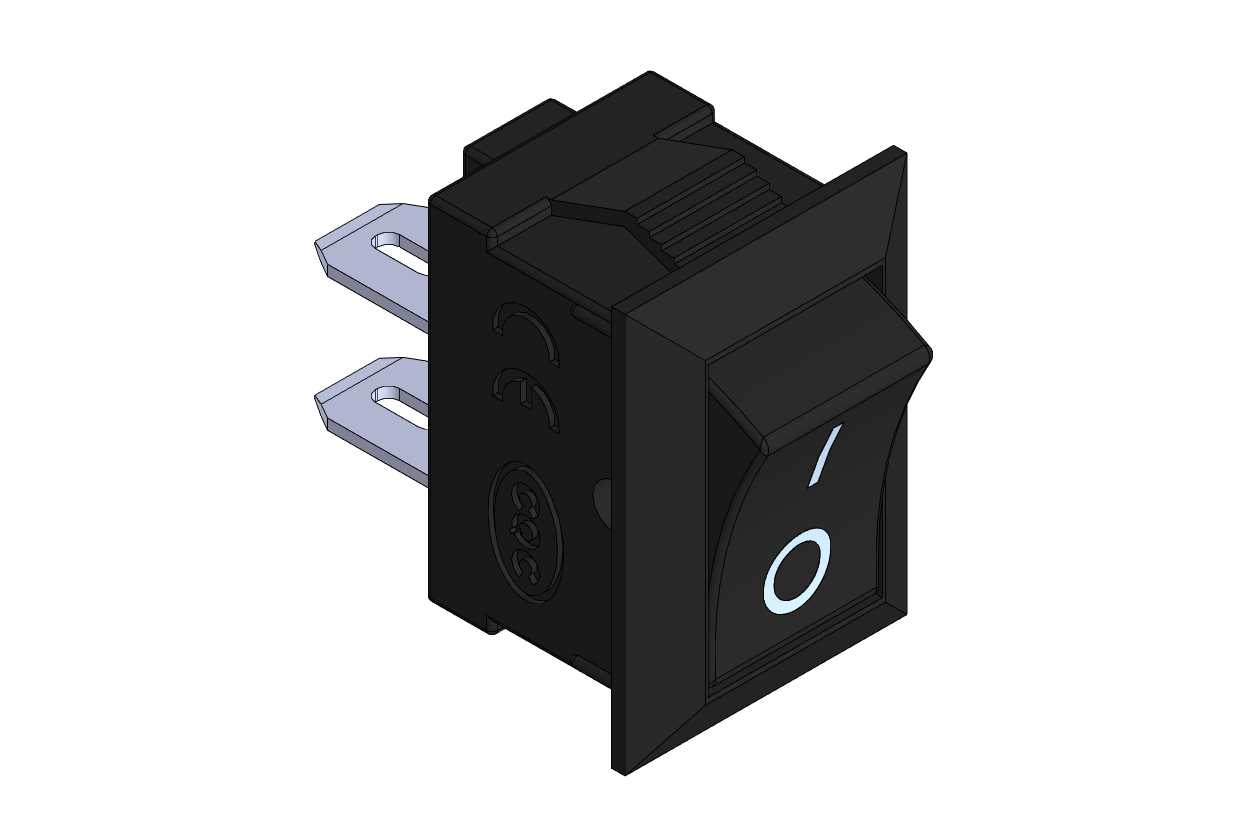

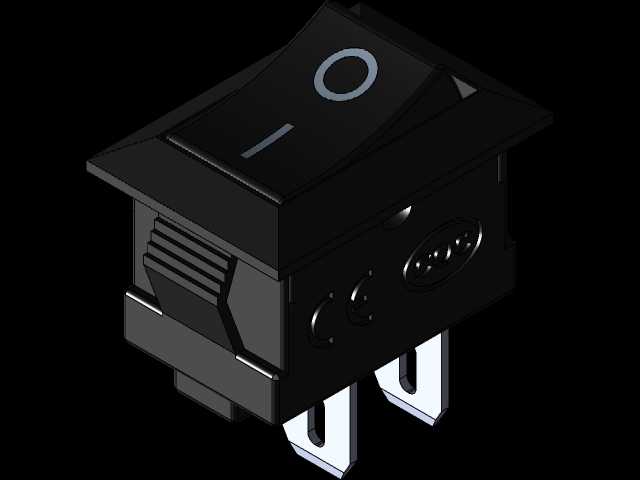

10.5x15mm规格摇臂式小功率电源开关

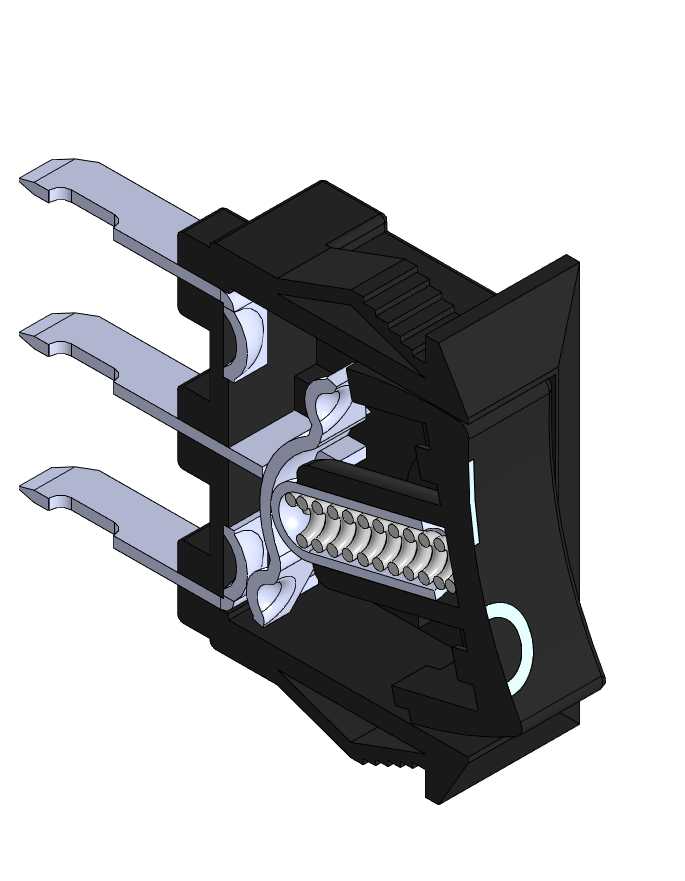

小尺寸摇臂开关的插脚冲压公差一直是批量装配里的隐性痛点，插脚偏斜0.1mm就会导致PCB波峰焊时虚焊率飙升，这款10.5x15mm规格的开关在插脚与本体基座的衔接处做了限位加强筋，插脚根部嵌入基座的深度比常规同尺寸开关多0.3mm，冲压成型后的插脚平面度公差能控制在0.05mm以内，适配自动化插件机的抓取定位精度要求，不会出现插脚卡滞在供料器导轨里的情况。开关面板的摇臂按压面做了细微的防滑纹理，纹理深度控制在0.2mm，既不会因为纹理过深积灰，也能保证戴薄劳保手套操作时不会打滑，摇臂的摆动行程做了冗余设计，按压到位的反馈力度设置在1.5N，刚好能避免设备运输过程中震动导致的误触发，同时日常操作的按压力度不会让使用者觉得生涩。基座的卡扣结构做了倒圆角处理，装配到设备面板开孔时，卡扣的导向斜面能自动适配开孔的微小尺寸偏差，不需要额外修磨开孔边缘，卡扣卡入后的保持力能达到20N，日常插拔接线时不会把开关从面板里带出来。内部的触点接触片采用了弧形翘臂结构，通断瞬间的触点弹跳时间控制在2ms以内，能减少小功率直流电路通断时的拉弧现象，延长触点的使用寿命，接触片与插脚的连接采用了铆压一体结构，避免了焊接连接带来的虚焊、焊锡脱落隐患，在-20℃到60℃的工作环境下，铆接位置的接触电阻波动值不超过5mΩ。开关本体的外壳材质选用了阻燃级尼龙，壁厚均匀控制在1.2mm，既满足小尺寸安装空间的要求，也能通过UL94-V0阻燃等级测试，外壳的合模线位置做了抛光处理，没有多余的飞边毛刺，装配后外观缝隙均匀，不会出现合模错位导致的开关卡滞问题。
