双支腿门式桥式起重设备三维设计

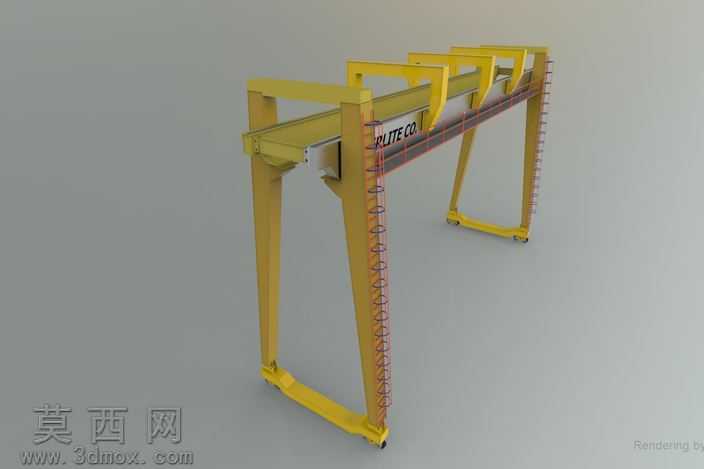

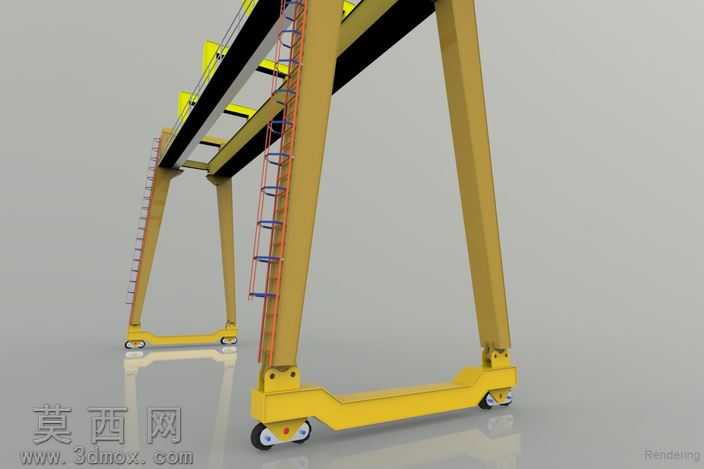

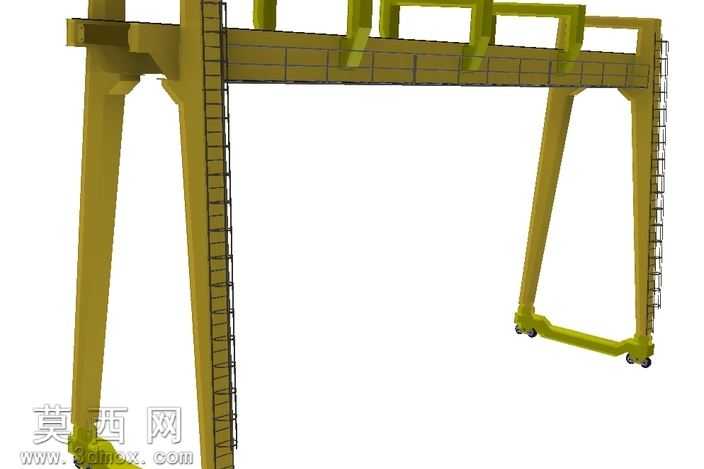

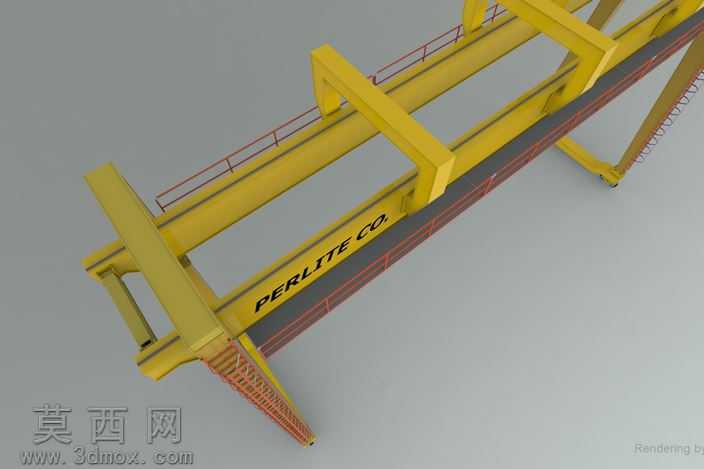

本模型为双支腿结构的桥式起重设备三维设计成果，建模过程严格遵循起重机械实际工程设计规范，在三维软件中采用自底向上的装配建模思路完成整体搭建。首先完成主体金属结构的建模：主梁部分采用箱型梁结构特征建模，还原了主梁上的走台护栏、附属爬梯固定座等细节结构，支腿部分采用变截面箱型支腿设计，精准还原支腿从主梁连接处到下端梁的截面渐变形态，同时在支腿外侧建模出连续的直爬梯结构，爬梯踏步、护笼细节均按照工业安全标准还原，保证结构细节的真实度。下端梁部分集成了行走轮组结构，建模时还原了行走轮、轮架、端梁连接座的装配关系，轮组的转动自由度在装配约束中做了合理预留，可模拟设备沿轨道行走的动作逻辑。材质渲染阶段，主体金属结构采用工业起重设备常用的柠黄色防锈漆材质，调整材质的金属度、粗糙度参数还原漆面的半哑光质感，走台踏板采用防滑花纹钢板材质，爬梯采用深色金属材质，行走轮采用耐磨橡胶搭配金属轮芯的复合材质，不同部件的材质区分清晰，渲染后可直观区分各功能部件。结构设计上充分考虑桥式起重机的受力特性，主梁与支腿的连接位置做了加强筋结构建模，还原实际设备的加强结构，保证模型结构逻辑符合真实起重设备的力学设计要求。建模过程中对各部件的装配间隙做了合理控制，避免出现部件干涉问题，附属结构如主梁顶部的起升机构安装座、端梁的限位装置安装位均做了预留设计，完整还原该类起重设备的结构特征，可用于起重机械结构教学、设备方案展示、虚拟场景搭建等场景使用。
